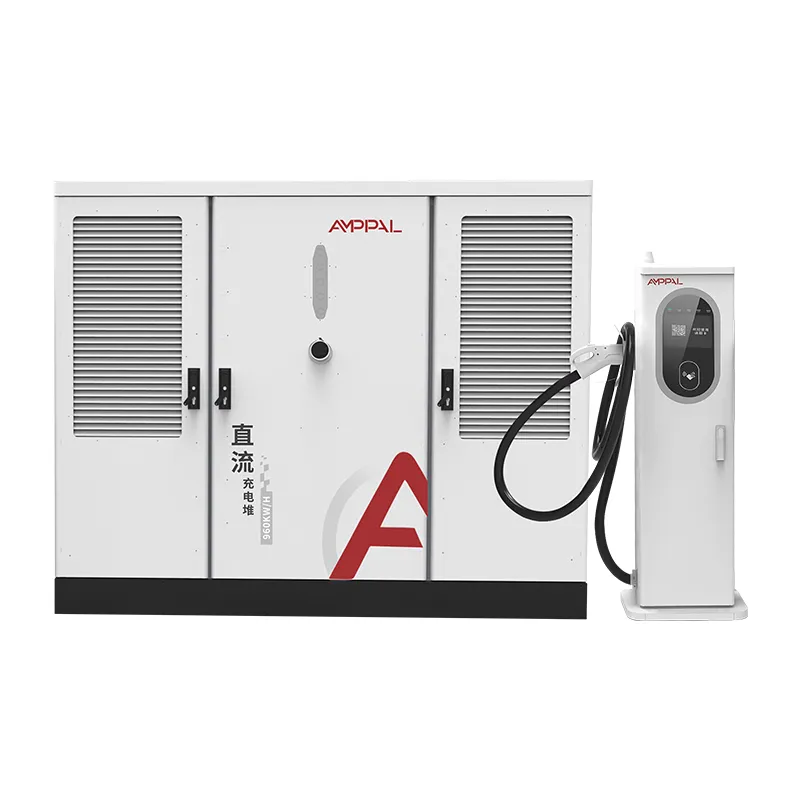

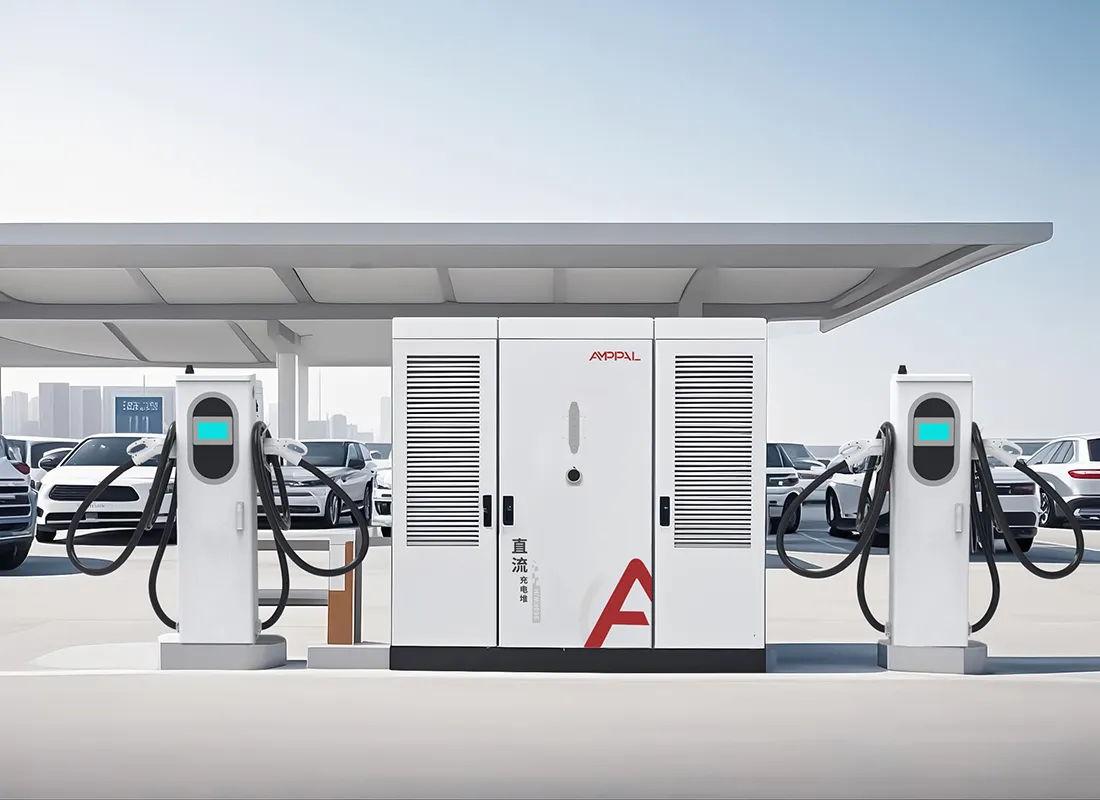

ایستگاه شارژ فوق سریع DC Split-Type برای شارژ ناوگان مگاواتی

برق، شبکه و مهندسی سایت در یک سیستم

یک شارژر 960 کیلوواتی نسخه بزرگتر از یک شارژر کوچک نیست. این یک پروژه برق با شارژر متصل است و موفقیت آن در پست، ترانسفورماتور و سینی های کابل به اندازه ماژول های یکسو کننده است.

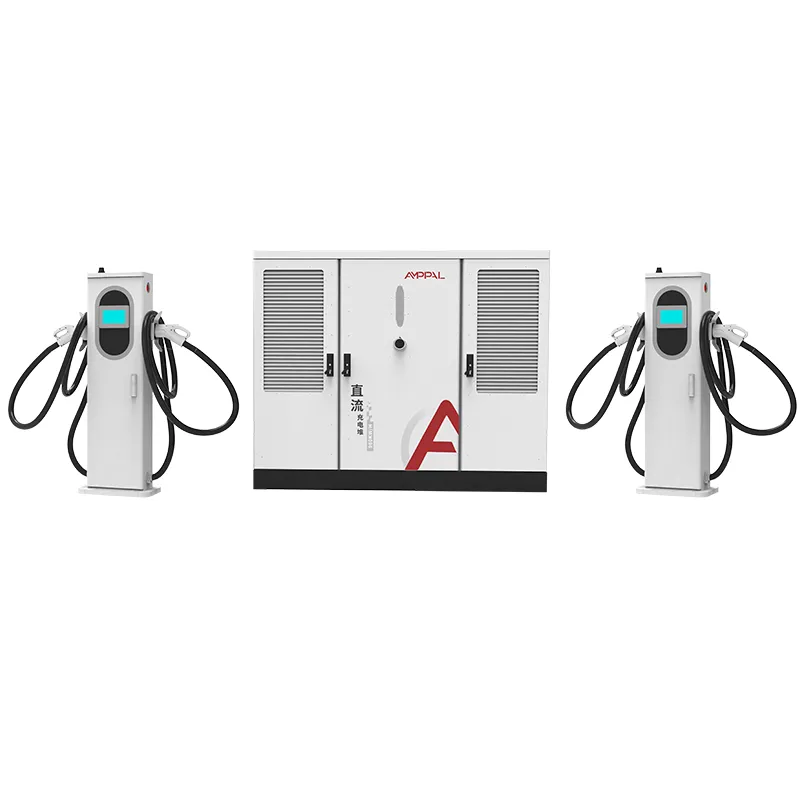

سری AF-DC-960 تبدیل نیرو را در یک کابینت 2200 × 1800 × 1000 میلی متری متمرکز می کند که توسط سه فاز AC480V تغذیه می شود و خروجی را بین 2 تا 16 ترمینال پخش می کند. سوالات مهندسی قبل از انجام کانتینر می رسند: اندازه فیدر، رتبه ترانسفورماتور، اندازه گیری تقاضا و ترتیب ساخت.

این صفحه اعدادی را که یک توسعه‌دهنده هاب واقعاً به آن نیاز دارد، از ظرفیت ورودی گرفته تا پذیرش راه‌اندازی، و جایی که ما به‌عنوان سازنده وصل می‌کنیم، پوشش می‌دهد.

اگر هنوز واحدهای 120 کیلوواتی را مقایسه می کنید، خواندن اینجا را متوقف کنید. این سیستم برای اپراتورهایی است که قبلاً متعهد به شارژ با توان بالا هستند و اکنون برای پشتیبان گیری از آن به مهندسی نیاز دارند.

شش عددی که یک هاب 960 کیلوواتی را تعریف می کنند

قبل از اولین ترسیم، هر پروژه 960 کیلوواتی با شش رقم تعیین می شود. اینجا آنها هستند، با خواندن صادقانه هر یک.

960 کیلووات در 480 ولت سه فاز تقریباً 1155 آمپر را در بار کامل می کشد، که از روز اول به کلاس فیدر و تابلو دیکته می کند.

یک ترانسفورماتور 1250 کیلوولت آمپر، بسته به قوانین تاسیسات، جفت معمولی برای 960 کیلووات به اضافه ایستگاه های کمکی و فضای سر است.

ضریب توان ≥0.99 مولفه راکتیو را نزدیک به صفر نگه می‌دارد، که برای تعرفه‌هایی که تقاضای kVA را به جای kW محاسبه می‌کنند، اهمیت دارد.

16 اسلحه در 960 کیلووات به طور متوسط ​​60 کیلووات در هر جلسه فعال است که با استفاده کامل، صف حدود 60 وسیله نقلیه در ساعت را پاک می کند.

ترمینال های خنک شونده با مایع 600A بیشترین جریان را در نزدیک ترین محل به کابینت متمرکز می کنند و جریان DC سنگین را کوتاه نگه می دارند.

15-20 روز کاری زمان تولید کارخانه کوتاه ترین بخش برنامه است. تایید ترانسفورماتور و تاسیسات معمولا بیشتر طول می کشد.

و شماره هفتم، عددی که هیچ کس روی دیتاشیت چاپ نمی‌کند: فاصله سایت تا نزدیک‌ترین فیدر ولتاژ متوسط، که تعیین می‌کند قبض آب و برق شامل تیرها، ترانشه‌ها یا پست است.

مشخصات فنی

سایت های هاب جایی که 960 کیلووات منطقی است

راهروهای باری بین ایالتی که به کامیون های برقی کلاس 8 خدمت می کنند که به جلسات 600A پشت سر هم نیاز دارند.

توطئه های مجاور تاسیسات که در آن توزیع ولتاژ متوسط ​​از قبل به خط ملک می رسد.

محوطه‌های انتقال فرودگاه و بندر با امواج وسایل نقلیه برنامه‌ریزی‌شده به جای ترافیک مداوم.

هیبریدی‌های دپو-هاب که در آن اتوبوس‌ها، کامیون‌ها و خودروهای سواری یک قرارداد خرید نیرو به اشتراک می‌گذارند.

ایستگاه‌های شاخص منطقه‌ای که برند شبکه را تثبیت می‌کنند و یک ترانسفورماتور اختصاصی را توجیه می‌کنند.

پارک‌های صنعتی گرین‌فیلد که در آن توسعه‌دهنده می‌تواند ظرفیت ترانسفورماتور را قبل از نقل مکان مستاجرین رزرو کند.

از ترانسفورماتور Utility تا اتوبوس 1000VDC

زنجیر از محل اتصال ولتاژ متوسط ​​شهری شروع می شود. یک ترانسفورماتور نصب شده روی پد به سه فاز 480 ولت، ورودی نامی کابینت کاهش می یابد، و پانل سرویس، کابینت را از طریق یک فیدر اختصاصی با اندازه تقریباً 1155 آمپر در بار کامل تغذیه می کند.

در داخل کابینت، ماژول های یکسو کننده جریان متناوب 480 ولت را به یک باس برق ثابت 300-1000 ولتی تبدیل می کنند. تصحیح ضریب توان ورودی را در ≥0.99 نگه می دارد، بنابراین کشش راکتیو ایستگاه حتی زمانی که ماژول ها بیکار هستند ناچیز می ماند.

از اتوبوس DC، پایانه ها در مورد سهم خود مذاکره می کنند. یک ترمینال خنک شده با مایع می تواند کل استخر 960 کیلوواتی را برای یک جلسه کامیون بگیرد. با 16 ماشین فعال، استخر تقریبا به 60 کیلو وات در هر جلسه تقسیم می شود. محدوده خروجی خودروهای کلاس 400 ولت و کامیون های کلاس 800 ولت را بدون پیکربندی مجدد پوشش می دهد.

کنترل سطح ایستگاه روی OCPP 1.6 یا 2.0 اجرا می‌شود، که به اپراتور اجازه می‌دهد هاب را در زمان پیک‌های کاربردی ببندد و در شب آن را بلند کند.

استانداردها، تست های نوع، و دروازه های کیفیت

تجهیزات در مقیاس شبکه با دقت بیشتری نسبت به سخت افزار خرده فروشی بازرسی می شوند، بنابراین داستان کیفیت باید در گواهی ها و گزارش های آزمایشی نوشته شود.

فهرست UL 2202-2022 و UL 2231-2 کابینت و محدوده کامل ترمینال 2-16 را پوشش می دهد.

حفاظت از محفظه IP54 با آزمایش گرد و غبار و جت آب تأیید شده است. هوزینگ ها یک نمک پاش 96 ساعته را برای مراکز ساحلی عبور می دهند.

ضریب توان در بار کامل 960 کیلووات در هر کابینت اندازه‌گیری می‌شود و باید قبل از انتشار ≥0.99 باشد.

یک سوزاندن 48 ساعته دستگاه را از طریق بار جزئی و کامل با داده های ثبت شده در هر شماره سریال چرخه می کند.

ممیزی های بعدی کارخانه، فهرست را برای عمر محصول معتبر نگه می دارد، نه فقط برای اولین محموله.

نحوه تولید کابینت 960 کیلوواتی

مرحله 1. کویل های فولادی پانچ شده و با لیزر برش داده می شوند، سپس توسط بازوهای ربات FANUC به قاب ها جوش داده می شوند.

مرحله 2. ترمزهای فشاری TRUMPF پانل ها را تشکیل می دهند. محفظه با پوشش پودری و پخته شده است.

مرحله 3. توزیع AC، بریکرها و اندازه گیری روی خط AC با پایانه های کنترل شده با گشتاور سیم کشی می شوند.

مرحله 4. ماژول های یکسو کننده و کنترل کننده تخصیص بر روی خط DC جداگانه نصب می شوند.

مرحله 5. کابینت تا 960 کیلووات بر روی یک بانک مقاومتی تست بار می شود. راندمان، ریپل و ضریب توان ثبت می شود.

مرحله 6. یک سوزاندن 48 ساعته دنبال می شود و واحدهای شکست خورده برای دوباره کاری و یک چرخه جدید به خط باز می گردند.

مرحله 7. بازرسی نهایی گشتاور، سیم کشی، برچسب ها و رکوردهای سریال را پوشش می دهد.

مرحله 8. جعبه برای صادرات. ظرفیت سالانه کارخانه بیش از یک میلیون دستگاه و تحویل سال 2024 از یک میلیون گذشت.

چک لیست مهندسی سایت قبل از اینکه متعهد شوید

ابتدا توافق نامه ابزار را تأیید کنید. بار 960 کیلووات یک رویداد تعرفه ای است، نه یک تعویض متر. اکثر برنامه های کاربردی نیاز به یک برنامه کاربردی، مطالعه بار و گاهی اوقات ارتقاء خدمات دارند که ممکن است ماه ها طول بکشد.

اندازه ترانسفورماتور با فضای سر: 1250 کیلو ولت آمپر، کابینت به علاوه روشنایی ایستگاه، تهویه مطبوع و پایانه های آینده را بدون ارتقای دوم پوشش می دهد.

کارهای عمرانی را برنامه ریزی کنید: یک کابینت با ارتفاع 2200 میلی متر به یک پد بتنی تراز، یک ترانشه کابل یا مسیر سینی به پایانه ها و یک پد تجهیزات در دسترس جرثقیل یا لیفتراک برای واحد جعبه ای نیاز دارد.

اگر جدول زمانی پروژه شما نمی تواند تاخیر ابزار را جذب کند، یا سایت شما نمی تواند میزبان یک ترانسفورماتور اختصاصی باشد، در حال حاضر این محصول اشتباه است. هاب 960 کیلووات یک زیرساخت دائمی است و مانند آن رفتار می کند.

هنگامی که پاسخ مطالعه بار ابزار را دارید برای ما ارسال کنید. مهندسان ما قبل از سفارش، ریاضیات فیدر و رتبه ترانسفورماتور را در برابر منحنی ورودی کابینت بررسی می کنند.

چرا AMPPAL برای هاب های با ظرفیت بالا؟

یک تولید کننده کابینت، پایانه ها و نرم افزارهای کنترلی است، بنابراین سیستم 960 کیلووات از وعده های سه فروشنده مونتاژ نشده است.

UL 2202-2022 و UL 2231-2 فهرست شده، به علاوه CE، CB، و TUV برای سایر بازارها.

گزینه های OEM/ODM: نام تجاری، ترکیب اتصال دهنده ها، طول کابل، و پیکربندی سرور OCPP.

تحویل در 15-20 روز کاری پس از تایید قرعه کشی؛ MOQ از یک ظرف.

پشتیبانی از شرکتی که خود بیش از 200 ایستگاه را اداره می کند، از جمله 500 واحد خنک کننده مایع پروژه هیدروژن سبز NEOM.

بلند کردن، دکل زنی و تحویل کابینت های بزرگ

کابینت سنگین‌ترین کالای این محموله است: جعبه‌ای با قاب فولادی با ابعاد 2300 × 1900 × 1150 میلی‌متر با چهار نقطه بلند کردن نامی و یک نمودار دکل‌بندی در داخل. پایانه‌ها روی پالت‌ها حرکت می‌کنند و واحدهای خنک‌شونده با مایع خشک با مایع خنک‌کننده پر شده در محل ارسال می‌شوند.

یک کانتینر مکعب بلند 40 فوتی کابینت را به همراه حداکثر هشت پایانه حمل می کند. تعداد ترمینال های بزرگتر در کانتینر دوم حمل می شود. ما مظنه های FOB Ningbo یا CIF را همراه با فاکتور، لیست بسته بندی، بارنامه و گزارش های UL ارائه می دهیم که ظرف 3 روز کاری پس از بارگیری صادر می شود.

راهنمای راه اندازی گزینه های جرثقیل و لیفتراک برای کابینت، طرح پد و برنامه گشتاور برای اتصال 480 ولت را پوشش می دهد.

قراردادهای تعمیر و نگهداری و قطعات یدکی برای هاب

دو سال ضمانت استاندارد برای کابینت، پایانه ها، ماژول های برق و کنترلر.

تعویض کراس کشتی در صورت خرابی گارانتی، با ارسال تعویض ظرف 5 روز کاری.

کیت های نگهداری پیشگیرانه برای هاب ها: فیلترها، اتصالات، مایع خنک کننده و بردهای کنترل یدکی.

تشخیص OCPP از راه دور برای محدودیت‌های بار، گزارش‌های خطا، و به‌روزرسانی‌های میان‌افزار در مناطق زمانی.

توصیه خدمات سالانه: بررسی مجدد گشتاور، سرویس فیلتر، شستشوی مایع خنک کننده هر 24 ماه، و اسکن حرارتی باس DC.

نکات استفاده برای سایت های پرقدرت

اشتباه: روشن کردن کابینت قبل از تأیید فاز سرویس و ولتاژ توسط شرکت برق. راست: AC480V ± 10% را در هر سه فاز با یک متر بررسی کنید، سپس آن را ببندید.

اشتباه: کوچک کردن فیدر به دلیل اینکه هاب در آن رشد می کند. راست: اندازه فیدر و ترانسفورماتور برای 960 کیلووات قراردادی از روز اول.

اشتباه: قرار دادن کابینت در جایی که واحد جعبه‌بندی شده را نمی‌توان بلند کرد. راست: قبل از رسیدن کانتینر، دسترسی جرثقیل یا لیفتراک و موقعیت پد را تأیید کنید.

اشتباه: نادیده گرفتن بررسی کنتور تقاضا پس از راه اندازی. درست: صورتحساب ماه اول kVA را با رکورد ضریب توان ≥0.99 مقایسه کنید.

اشتباه: پایانه‌های 600A به عنوان لنگرهای دائمی برای کامیون‌ها در نظر گرفته می‌شود. سمت راست: بولاردها را نصب کنید و کابل را با دست هدایت کنید.

بازخورد اپراتور هاب پس از راه اندازی

یک اپراتور کریدور باری در کالیفرنیا، ایالات متحده، هاب 960 کیلوواتی را با شش پایانه خنک‌کننده مایع برای کامیون‌های کلاس 8 راه‌اندازی می‌کند. نه ماه بعد، ایستگاه 20 تا 80 درصد شارژ کامیون را در حدود 90 دقیقه تحویل می‌دهد، و تنها شکایت او کنتور تقاضای شرکت برق است که شارژ ماهانه آماده به کار را نشان می‌دهد که او برای آن بودجه تعیین نکرده بود.

یک انبار اتوبوس در ورشو، لهستان، کابینت 960 کیلوواتی را با ده پایانه خنک‌کننده هوا جفت می‌کند. مدیر انبار عملکرد ضریب توان را در صورتحساب خود ستایش می کند، اما خاطرنشان می کند که راه اندازی به جای سه روز برنامه ریزی شده پنج روز طول کشید زیرا اپراتور شبکه محلی نیاز به مطالعه حفاظتی بیشتری داشت.

یک توسعه‌دهنده در دبی، امارات متحده عربی، هاب را حول یک ترانسفورماتور 1250 کیلوولت آمپر ساخته و پذیرش الکتریکی را در اولین بازرسی گزارش می‌دهد. رزرو وی: ردپای کابینت باعث شد که درب اتاق تجهیزات طراحی مجدد شود، که او با بررسی ابعاد جعبه در برابر دهانه قبل از کارهای عمرانی از آن اجتناب می کرد.

سوالات متداول: سوالات شبکه و سایت

س: یک کابینت 960 کیلوواتی به چه ظرفیت فیدر نیاز دارد؟

پاسخ: تقریباً 1، 155 آمپر در 480 ولت سه فاز در بار کامل. فیدر، تابلو برق و ترانسفورماتور برای ظرفیت قراردادی اندازه می شوند.

س: چه ترانسفورماتور با این سیستم جفت می شود؟

پاسخ: معمولاً 1، 250 کیلو ولت آمپر برای کابینت به علاوه لوازم جانبی و فضای سر، که برخلاف قوانین شرکت شما تأیید شده است.

س: ضریب قدرت چگونه بر صورت حساب من تأثیر می گذارد؟

A: در ≥0.99، تقاضای واکنشی ناچیز می ماند، که از هزینه های تقاضای مبتنی بر kVA در بسیاری از تعرفه های تجاری جلوگیری می کند.

س: آیا یک کابینه می تواند هم به کامیون ها و هم به ماشین ها خدمت کند؟

A: بله، مخلوط کردن پایانه های خنک کننده مایع 600A برای کامیون ها و ترمینال های 250A با هوا خنک برای اتومبیل ها.

س: راه اندازی چقدر طول می کشد؟

پاسخ: معمولاً 3 تا 5 روز در محل شامل بررسی‌های حفاظتی شرکت، با فرض تکمیل کار عمرانی.

س: آیا سرویس جداگانه ای برای تجهیزات کمکی ایستگاه مورد نیاز است؟

پاسخ: ما یک تغذیه کمکی کوچک برای روشنایی و کنترل توصیه می کنیم، اما خود کابینت سرویس اصلی 480 ولت را دریافت می کند.

س: کدام فرکانس های شبکه کار می کنند؟

A: AC480V ± 10٪ در هر دو فرکانس 50 هرتز و 60 هرتز، که اکثر بازارها را با استفاده از کلاس 480 ولت پوشش می دهد.

س: زمان تحویل چقدر است؟

A: 15-20 روز کاری پس از تایید کشیدن، با کار ترانسفورماتور و تاسیسات به صورت موازی در کنار شما.
