پذیرش خودروهای الکتریکی بسیار فراتر از مرحله پذیرش اولیه حرکت کرده است و با آن، تقاضا برای شارژ روزانه قابل اعتماد به شدت افزایش یافته است. از جمله کاربردی ترین و پرکاربردترین گزینه ها هستندشارژرهای AC دیواری. این دستگاه ها بر روی یک دیوار یا یک پایه مخصوص ساخته شده نصب می شوند و جریان متناوب را به روشی ایمن، کنترل شده و هوشمند به شارژر خودرو منتقل می کنند. برای صاحبان خانه، محل کار، ساختمان های آپارتمانی و انبارهای ناوگان، یک شارژر AC دیواری نشان دهنده ارتقای قابل توجهی نسبت به کابل شارژ قابل حمل است زیرا شارژ سریع تر، محافظت بهتر و مدیریت مناسب کابل را ارائه می دهد.
شارژر AC دیواری فقط یک کار راحتی نیست. این یک تاسیسات الکتریکی دائمی است که می تواند برای وسیله نقلیه خاص شما، الگوهای رانندگی و ظرفیت الکتریکی موجود شما بهینه شود. واحدهای قابل حمل EVSE توسط دوشاخه ای که استفاده می کنند محدود می شوند و اغلب با جریان های کمتر شارژ می شوند، در حالی که یک واحد دیواری که به درستی نصب شده است بسته به مدل می تواند تا 22 کیلو وات را تحویل دهد. علاوه بر این، واحدهای دیواری همیشه آماده هستند، در یک مکان ثابت نصب می شوند و اغلب شامل عملکردهای هوشمند مانند شارژ برنامه ریزی شده، نظارت بر انرژی و تعادل بار هستند. AMPPAL سرمایه گذاری هنگفتی را در این دسته انجام داده است تا تعادلی بین عملکرد، دوام و سهولت استفاده را برای کاربران ایجاد کند.
از آنجایی که این شارژرها نصب می شوند، به هم ریختگی کابل های روی زمین را از بین می برند و خطرات سفر را کاهش می دهند. آنها همچنین از دوشاخه شارژ و وسایل الکترونیکی در برابر آسیب های تصادفی، آب و هوا و استفاده غیرمجاز محافظت می کنند. برای خانواده هایی که بیش از یک EV یا برای پارکینگ های تجاری کوچک دارند، یک شارژر AC دیواری پایه یک روال شارژ کارآمد است.

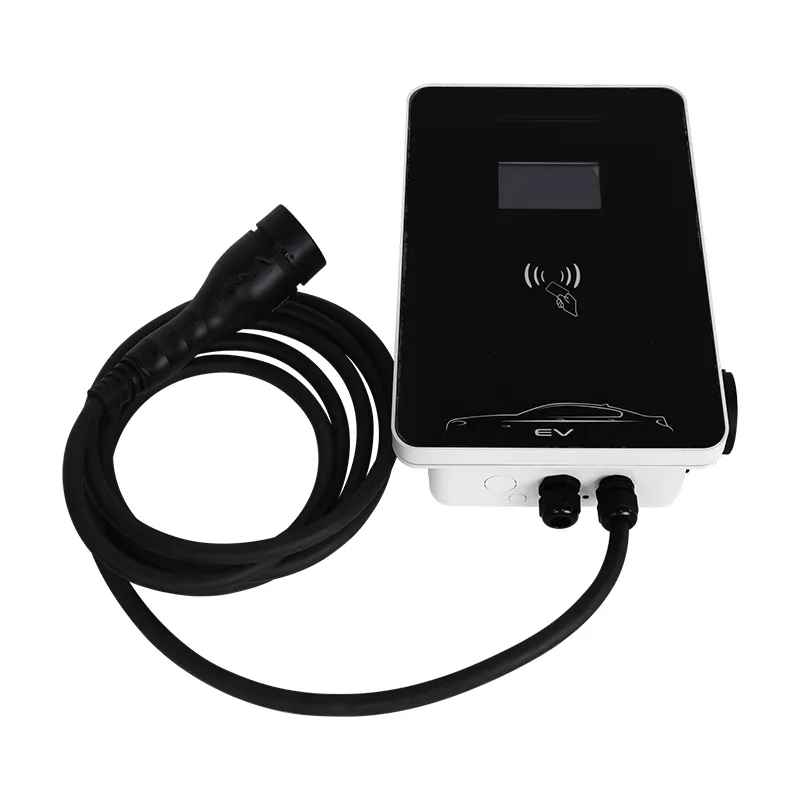

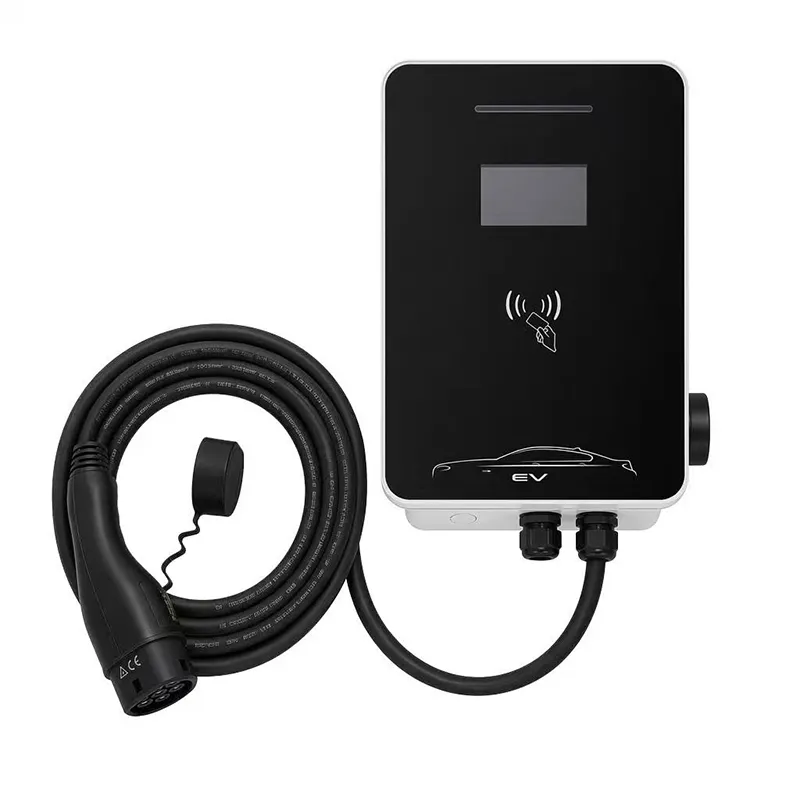

AMPPAL در حال حاضر سه مدل اصلی شارژر AC دیواری را برای پوشش نیازهای برق مختلف و سناریوهای نصب ارائه می دهد. AMPPAL HomeCharge 7 برای مصارف مسکونی در یک منبع تغذیه تک فاز طراحی شده است. AMPPAL ProCharge 11 از نصب های تک فاز و سه فاز پشتیبانی می کند و آن را به گزینه ای انعطاف پذیر برای خانه ها و مکان های تجاری سبک تبدیل می کند. AMPPAL CommercialCharge 22 یک واحد سه فاز است که برای مکان هایی که نیاز به شارژ AC سریعتر است، مانند محل کار، ناوگان و پارکینگ های عمومی در نظر گرفته شده است. همه مدل‌ها از یک پلتفرم ایمنی اصلی، زبان طراحی محفظه و ویژگی‌های اتصال هوشمند مشترک استفاده می‌کنند.
| پارامتر | Home Charge 7 | ProCharge 11 | شارژ تجاری 22 |
| حداکثر توان خروجی | 7.2 کیلو وات | 11 کیلو وات | 22 کیلو وات |
| ولتاژ ورودی | 230 ولت AC تک فاز | 230 ولت AC تک فاز / 400 ولت AC سه فاز | 400 ولت AC سه فاز |
| جریان نامی | 32 الف | 16 A / 32 A | 32 الف |
| نوع رابط | نوع 2 (IEC 62196-2) / نوع 1 (SAE J1772) | نوع 2 / نوع 1 | نوع 2 / نوع 1 |
| طول کابل | 5 متر / 7.5 متر | 5 متر / 7.5 متر | 5 متر / 7.5 متر |
| رتبه بندی محوطه | IP65 | IP65 | IP65 |
| رتبه بندی تاثیر | IK10 | IK10 | IK10 |
| دمای عملیاتی | 30- تا 50+ درجه سانتی گراد | 30- تا 50+ درجه سانتی گراد | 30- تا 50+ درجه سانتی گراد |
| ارتباط | Wi-Fi، اترنت، اختیاری 4G | Wi-Fi، اترنت، اختیاری 4G | Wi-Fi، اترنت، 4G، OCPP 1.6J |
| احراز هویت کاربر | برنامه، کارت RFID | برنامه، کارت RFID | برنامه، کارت RFID، پلت فرم OCPP |
| ویژگی های حفاظتی | OCP، OVP، UVP، خطای زمین، موج، خطای PEN | OCP، OVP، UVP، خطای زمین، موج، خطای PEN | OCP، OVP، UVP، خطای زمین، نوسان، خطای PEN، تشخیص جریان باقیمانده |
| اندازه گیری انرژی | دقت داخلی ± 1٪ | دقت داخلی ± 1٪ | دقت داخلی ± 1٪ |
| ابعاد (H x W x D) | 345 × 220 × 110 میلی متر | 345 × 220 × 110 میلی متر | 380 × 240 × 120 میلی متر |
| وزن | 5.2 کیلوگرم | 5.4 کیلوگرم | 6.8 کیلوگرم |
| گواهینامه | CE، UKCA، RoHS | CE، UKCA، RoHS، REACH | CE، UKCA، RoHS، REACH، FCC |
تمام شارژرهای AC دیواری AMPPAL مطابق با استاندارد IEC 61851-1 و مقررات ملی سیم کشی مربوطه طراحی شده اند. نوع کانکتور و طول کابل دقیق را می توان در زمان سفارش برای مطابقت با خودرو و محل نصب انتخاب کرد.
سرعت شارژ یک شارژر AC دیواری توسط سه متغیر تعیین می‌شود: توان خروجی شارژر، حداکثر ظرفیت شارژ AC شارژر داخلی خودرو، و منبع موجود از تابلوی برق. یک شارژر 7.2 کیلوواتی در یک مدار تک فاز 230 ولتی 32 آمپر می کشد و معمولاً بین 30 تا 40 کیلومتر در ساعت به برد می افزاید. یک شارژر 11 کیلوواتی در یک منبع تغذیه سه فاز 16 آمپر تقریباً 50 تا 60 کیلومتر در ساعت می افزاید. یک شارژر 22 کیلوواتی با استفاده از سه فاز 32A می تواند تا 120 کیلومتر در ساعت سرعت داشته باشد، مشروط بر اینکه شارژر داخلی خودرو از این سطح پشتیبانی کند. بسیاری از خودروهای برقی شارژ AC را روی 7.2 کیلووات یا 11 کیلووات می‌بندند، بنابراین نرخ واقعی ممکن است پایین‌تر باشد، حتی اگر شارژر درجه‌بندی بالاتری داشته باشد. AMPPAL توصیه می‌کند شارژر را هم با خودرو و هم با تاسیسات الکتریکی تطبیق دهید تا از پرداخت هزینه برای ظرفیت استفاده نشده جلوگیری کنید.
برای اکثر شارژهای شبانه، یک شارژر AC دیواری 7.2 یا 11 کیلوواتی کافی است. یک واحد 22 کیلوواتی در محیط‌های تجاری که وسایل نقلیه ممکن است تنها برای دو تا چهار ساعت پارک شوند و در طول آن پنجره نیاز به شارژ معنی‌دار دارند، منطقی‌تر است. از آنجایی که شارژ AC به شارژر داخلی خودرو متکی است، نسبت به شارژ سریع DC مکرر نسبت به باتری ملایم‌تر است، و آن را به گزینه ترجیحی برای استفاده روزانه تبدیل می‌کند.
یک شارژر AC دیواری باید توسط یک برقکار ماهر طبق کدهای محلی و دستورالعمل های سازنده نصب شود. فرآیند نصب استاندارد شامل نصب صفحه پشتی روی یک دیوار محکم، اتصال کابل تغذیه به یک قطع کننده مدار اختصاصی، و پیکربندی محدودیت جریان و تنظیمات حفاظتی است. شارژر باید نزدیک به محل پارک خودرو قرار گیرد، اما برای کاهش افت ولتاژ باید میزان جریان کابل و فاصله از صفحه توزیع در نظر گرفته شود. برای مدارهای بلندتر از 20 متر، ممکن است اندازه هادی بزرگتر مورد نیاز باشد.
شارژرهای AC دیواری AMPPAL با یک الگوی نصب، یک براکت دیواری و تمام سخت افزارهای لازم عرضه می شوند. محفظه از جلو برای سیم کشی باز می شود که نصب و نگهداری را ساده می کند. برای نصب در فضای باز، برقکار باید از کابل های ضد آب و هوای مناسب استفاده کند و مطمئن شود که دستگاه در ارتفاعی نصب شده است که کانکتور و کابل را از آب راکد دور نگه دارد. همه مدل‌ها دارای کلید چرخشی یا تنظیم جریان مبتنی بر برنامه هستند تا شارژر را با ظرفیت مدار موجود مطابقت دهد.
ایمنی پایه و اساس هر شارژر AC دیواری AMPPAL است. محفظه IP65 در برابر گرد و غبار و جت های آب از هر جهت محافظت می کند، در حالی که رتبه ضربه IK10 به این معنی است که دستگاه می تواند در برابر ضربه های مکانیکی قابل توجهی بدون به خطر انداختن ایمنی داخلی مقاومت کند. قطعات الکترونیکی شارژ از محفظه جدا شده اند و تمام قسمت های زنده توسط یک محافظ عایق ضد شعله پوشانده شده است. شارژرها به طور مداوم بر اتصال بین خودرو و واحد دیوار نظارت می کنند. اگر سیگنال پایلوت کنترل قطع شود، شارژ بلافاصله متوقف می شود. تشخیص جریان باقیمانده داخلی یک لایه حفاظتی فراتر از RCD خارجی اضافه می کند و خطر برق گرفتگی در شرایط مرطوب را کاهش می دهد.
برای تاسیساتی که سیستم ارتینگ TN-C-S است، واحدهای AMPPAL شامل تشخیص خطای PEN هستند. اگر زمین محافظ و هادی خنثی آسیب ببینند، این ویژگی ایمنی شارژ را قطع می‌کند و از زنده شدن بدنه خودرو جلوگیری می‌کند. حفاظت از اضافه ولتاژ و کمبود ولتاژ در برابر نوسانات شبکه محافظت می کند و حفاظت از ولتاژ به محافظت از شارژر در برابر حوادث گذرا ناشی از رعد و برق کمک می کند. این ویژگی ها ترکیب می شوند تا شارژرهای AC دیواری AMPPAL را برای استفاده در محیط های داخلی و خارجی در محیط های مسکونی، تجاری و عمومی مناسب کنند.
انتظار می رود شارژرهای AC دیواری مدرن، کاری بیش از ارائه انرژی ساده انجام دهند. AMPPAL یک پلت فرم شارژ هوشمند کامل را در سخت افزار خود ادغام کرده است. هر واحد می تواند به یک شبکه Wi-Fi محلی یا اترنت سیمی متصل شود و اتصال اختیاری 4G برای مکان هایی بدون دسترسی به اینترنت قابل اعتماد در دسترس است. از طریق برنامه تلفن همراه AMPPAL، کاربران می توانند جلسه شارژ را شروع و متوقف کنند، مصرف برق را در زمان واقعی مشاهده کنند، برنامه شارژ را تنظیم کنند و مصرف انرژی تجمعی را نظارت کنند. این برنامه همچنین از چندین شارژر تحت یک حساب پشتیبانی می‌کند و برای خانواده‌هایی که دو خودروی برقی دارند یا برای صاحبان مشاغل کوچک که چندین پارکینگ را مدیریت می‌کنند، کاربردی است.
برای کاربردهای تجاری، سازگاری OCPP 1.6J شارژر به آن اجازه می دهد تا با یک سیستم مدیریت مرکزی ارتباط برقرار کند. این امکان نظارت از راه دور، ادغام تعرفه، صورتحساب کاربر و مدیریت بار را در چندین نقطه شارژ فراهم می‌کند. از آنجایی که سیستم عامل از طریق هوا قابل ارتقا است، AMPPAL می‌تواند ویژگی‌ها و وصله‌های امنیتی جدیدی را بدون نیاز به بازدید در محل اضافه کند.
شارژرهای AC دیواری برای طیف وسیعی از مکان ها مناسب هستند. در یک گاراژ خصوصی، یک واحد 7.2 کیلووات یا 11 کیلووات نیازهای شارژ شبانه را پوشش می دهد و کابل شارژ را به طور مرتب ذخیره می کند. در یک سکوی اتومبیل یا راهرو، یک واحد درجه بندی شده در فضای باز با دسترسی RFID از استفاده غیرمجاز جلوگیری می کند. در یک ساختمان آپارتمانی، چندین واحد AMPPAL را می توان با مدیریت بار دینامیکی مرتبط کرد تا بدون بارگذاری بیش از حد منبع اصلی ساختمان، به ساکنان خدمات ارائه دهد. در محل کار، کارمندان می‌توانند در طول روز به برق متصل شوند و ویژگی برنامه‌ریزی هوشمند می‌تواند شارژ را با تولید خورشیدی یا تعرفه‌های خارج از پیک هماهنگ کند. برای انبارهای ناوگان، شارژرهای AC دیواری، شارژ یک شبه مقرون به صرفه را برای ون های تحویل و وسایل نقلیه خدماتی فراهم می کنند و وابستگی به زیرساخت های شارژ سریع DC عمومی را کاهش می دهند.
س: شارژر AC دیواری چیست و چگونه کار می کند؟
پاسخ: شارژر AC دیواری یک ایستگاه شارژ ثابت خودروی الکتریکی است که بر روی دیوار یا پایه نصب می شود. این جریان متناوب را از منبع برق ساختمان می‌گیرد، از طریق کابل شارژ با خودرو ارتباط برقرار می‌کند و برق متناوب را با خیال راحت به شارژر داخلی خودرو می‌رساند. سپس شارژر داخلی آن برق AC را به جریان مستقیم تبدیل می کند تا باتری ولتاژ بالا شارژ شود. شارژرهای AC دیواری AMPPAL از استاندارد پایلوت کنترل IEC 61851 پیروی می کنند که به طور مداوم اتصال را کنترل می کند و جریان شارژ را مطابق درخواست خودرو و ظرفیت شارژر تنظیم می کند. این طراحی، واحدهای دیوار ثابت را ایمن تر و قدرتمندتر از کابل های شارژ قابل حمل می کند.
س: شارژ یک وسیله نقلیه الکتریکی با شارژر AC دیواری چقدر طول می کشد؟
پاسخ: زمان شارژ به توان خروجی شارژر، شارژر داخل خودرو، اندازه باتری و وضعیت فعلی شارژ بستگی دارد. به عنوان یک راهنمای کلی، یک شارژر 7.2 کیلوواتی می تواند حدود 7.2 کیلووات ساعت در ساعت تحویل دهد. اگر وسیله نقلیه ای یک باتری قابل استفاده 60 کیلووات ساعتی داشته باشد، شارژ کامل از حالت خالی تقریباً 8 تا 9 ساعت طول می کشد. یک شارژر 11 کیلوواتی این زمان را تقریباً به 5.5 تا 6 ساعت کاهش می دهد و یک شارژر 22 کیلوواتی می تواند آن را به کمتر از 3 ساعت کاهش دهد اگر خودرو از شارژ 22 کیلوواتی AC پشتیبانی کند. اکثر رانندگان از حالت خالی شارژ نمی‌شوند، بنابراین جلسات در دنیای واقعی با شارژر AC دیواری اغلب کوتاه‌تر است. AMPPAL اندازه شارژر را بر اساس حداکثر نرخ شارژ AC خودرو و ظرفیت الکتریکی موجود توصیه می‌کند.
س: آیا می توان شارژر AC دیواری را در بیرون نصب کرد؟
پاسخ: بله، تمام شارژرهای AC دیواری AMPPAL دارای استاندارد IP65 هستند، به این معنی که در برابر گرد و غبار مقاوم هستند و در برابر جت های آب از هر جهت محافظت می شوند. آنها همچنین دارای رتبه ضربه IK10 هستند و می توانند در دمای -30 درجه سانتیگراد تا +50 درجه سانتیگراد کار کنند. نصب در فضای باز نیاز به منبع برق اختصاصی ضد آب و هوا، لوله های کابل مناسب و سطح نصب مناسب دارد. شارژر باید طوری قرار گیرد که کانکتور در برابر آب راکد مستقیم محافظت شود و کابل خطر قطع شدن را ایجاد نکند. یک برقکار واجد شرایط باید محل را بررسی کرده و واحد را طبق مقررات محلی نصب کند.
س: برای شارژر AC دیواری AMPPAL به چه منبع برقی نیاز دارم؟
پاسخ: یک شارژر 7.2 کیلوواتی معمولاً به یک منبع تغذیه تک فاز 230 ولتی با ولتاژ 32 آمپر نیاز دارد. یک شارژر 11 کیلوواتی معمولاً از یک منبع تغذیه سه فاز 400 ولت در 16 آمپر استفاده می کند، اگرچه برخی از تاسیسات تک فاز را می توان برای جریان کمتر پیکربندی کرد. یک شارژر 22 کیلوواتی به یک منبع تغذیه سه فاز 400 ولت در 32 آمپر نیاز دارد. تابلو برق باید دارای یک مدارشکن اختصاصی با درجه بندی صحیح باشد و سیم کشی باید به گونه ای باشد که بار مداوم را تحمل کند. واحدهای AMPPAL دارای تنظیمات جریان قابل تنظیم هستند، بنابراین اگر منبع موجود محدود باشد، شارژر را می توان روی سطح توان پایین تری تنظیم کرد تا از بارگذاری بیش از حد پانل جلوگیری شود. تعادل بار دینامیک همچنین می تواند برای کاهش خودکار جریان شارژ زمانی که بارهای دیگر خانگی زیاد است استفاده شود.
س: آیا شارژرهای AC دیواری AMPPAL با همه وسایل نقلیه الکتریکی سازگار است؟
پاسخ: شارژرهای AC دیواری AMPPAL با تمام خودروهای الکتریکی که از شارژ AC از طریق کانکتور نوع 2 پشتیبانی می کنند، سازگار هستند، که استاندارد اروپا و برای اکثر خودروهای مجهز به CCS در سطح جهان است. نسخه های کانکتور نوع 1 برای خودروهایی که از استاندارد SAE J1772 استفاده می کنند، مانند برخی از مدل های قدیمی یا وارداتی موجود است. فرآیند شارژ توسط استانداردهای بین المللی کنترل می شود، بنابراین تا زمانی که اتصال فیزیکی مطابقت داشته باشد، شارژر و وسیله نقلیه به طور خودکار جریان و ولتاژ مناسب را با یکدیگر مذاکره می کنند. اگر یک وسیله نقلیه حداکثر نرخ شارژ AC کمتر از خروجی شارژر داشته باشد، شارژر به سادگی نرخ شارژ کمتری را ارائه می دهد.
س: شارژرهای AC دیواری AMPPAL شامل چه ویژگی های هوشمندی هستند؟
پاسخ: شارژرهای AC دیواری AMPPAL دارای Wi-Fi داخلی و اترنت، با اتصال سلولی 4G اختیاری هستند. از طریق اپلیکیشن AMPPAL، کاربران می‌توانند جلسات شارژ را برای استفاده از تعرفه‌های پایین‌تر برق، نظارت بر توان لحظه‌ای، پیگیری مصرف انرژی در طول زمان و کنترل دسترسی با استفاده از کارت‌های RFID، برنامه‌ریزی کنند. مدل‌های تجاری از OCPP 1.6J پشتیبانی می‌کنند و به آنها اجازه می‌دهد تا در یک پلتفرم مدیریت شارژ شخص ثالث برای صورتحساب، تشخیص از راه دور و مدیریت بار ادغام شوند. سفت‌افزار شارژر را می‌توان از طریق هوا به‌روزرسانی کرد و تمام ارتباطات برای محافظت از داده‌های کاربر رمزگذاری می‌شوند.
س: چه محافظ های ایمنی در شارژر AC دیواری AMPPAL تعبیه شده است؟
پاسخ: شارژرهای AC دیواری AMPPAL دارای چندین لایه محافظ هستند. حفاظت در برابر جریان بیش از حد باعث می شود شارژر جریان بیشتری از مدار تحمل نکند. محافظ ولتاژ اضافه و کم ولتاژ در برابر ناهنجاری های شبکه. تشخیص خطای زمین و تشخیص جریان باقیمانده از شوک الکتریکی محافظت می کند. حفاظت در برابر نوسانات برق، الکترونیک را در برابر افزایش ولتاژ محافظت می کند. در صورت داغ شدن بیش از حد شارژر، سنسورهای دما خروجی را کاهش می دهند. برای سیستم های ارت TN-C-S، در صورت از بین رفتن زمین محافظ و هادی خنثی، تشخیص عیب PEN، شارژ را قطع می کند. محفظه IP65 محافظت در برابر گرد و غبار و آب را اضافه می کند و رتبه بندی IK10 در برابر ضربه محافظت می کند. این ویژگی ها با هم کار می کنند تا شارژر را برای استفاده در داخل و خارج از خانه ایمن کنند.
س: آیا می توانم چندین شارژر AC دیواری را در یک مکان مدیریت کنم؟
پاسخ: بله، چندین شارژر AC دیواری AMPPAL را می توان به عنوان یک شبکه گروه بندی و مدیریت کرد. در خانه‌ای با دو خودروی الکتریکی، هر دو شارژر را می‌توان از یک حساب برنامه AMPPAL کنترل کرد. در تنظیمات مسکونی تجاری یا چند واحدی، OCPP 1.6J یک سیستم مدیریت مرکزی را قادر می‌سازد تا بر هر واحد نظارت کند، سطوح دسترسی مختلف را تنظیم کند و بازنشانی از راه دور انجام دهد. مدیریت بار در شارژرهای متعدد از تجاوز جریان کل از مقدار موجود سایت جلوگیری می کند. این امر به ویژه در ساختمان‌های آپارتمانی، محل‌های کار و انبارهای ناوگانی که ممکن است چندین وسیله نقلیه به طور همزمان نیاز به شارژ داشته باشند بسیار ارزشمند است.
س: شارژر AC دیواری با شارژر سریع DC چه تفاوتی دارد؟
A: یک شارژر AC دیواری، جریان متناوب را به شارژر داخلی خودرو می‌رساند که آن را به جریان مستقیم باتری تبدیل می‌کند. شارژرهای AC معمولاً در سطوح توان از 3.7 کیلو وات تا 22 کیلو وات کار می کنند که آنها را برای شارژ در طول چند ساعت مناسب می کند. یک شارژر سریع DC شارژر داخل خودرو را دور می زند و جریان مستقیم را با توان بسیار بالاتر، اغلب 50 کیلو وات تا 350 کیلو وات، ارائه می دهد که امکان شارژ 80 درصدی را در 20 تا 40 دقیقه برای خودروهای سازگار فراهم می کند. واحدهای دیواری AC برای خرید، نصب و راه اندازی به طور قابل توجهی هزینه کمتری دارند و در هنگام شارژ مکرر فشار کمتری به باتری وارد می کنند. برای استفاده روزانه در خانه یا محل کار، شارژر AC دیواری تقریباً همیشه انتخابی کاربردی تر و اقتصادی تر است.
س: شارژر AC دیواری AMPPAL به چه تعمیراتی نیاز دارد؟
A: الزامات نگهداری حداقل است. شارژر باید به طور دوره ای برای آسیب قابل مشاهده به کابل، کانکتور و محفظه بازرسی شود. پین های رابط باید تمیز و خشک نگه داشته شوند و کابل باید در صورت عدم استفاده روی قلاب یکپارچه ذخیره شود. RCD یا RCBO خارجی در تابلو برق باید طبق مقررات محلی، معمولاً هر شش ماه یکبار آزمایش شود. AMPPAL یک بار در سال بازرسی حرفه ای را برای تاسیسات تجاری یا واحدهایی که در محیط های سخت کار می کنند توصیه می کند. به‌روزرسانی‌های میان‌افزار از راه دور از طریق برنامه یا پلتفرم OCPP ارائه می‌شوند، بنابراین معمولاً نیازی به خدمات فیزیکی نیست.
