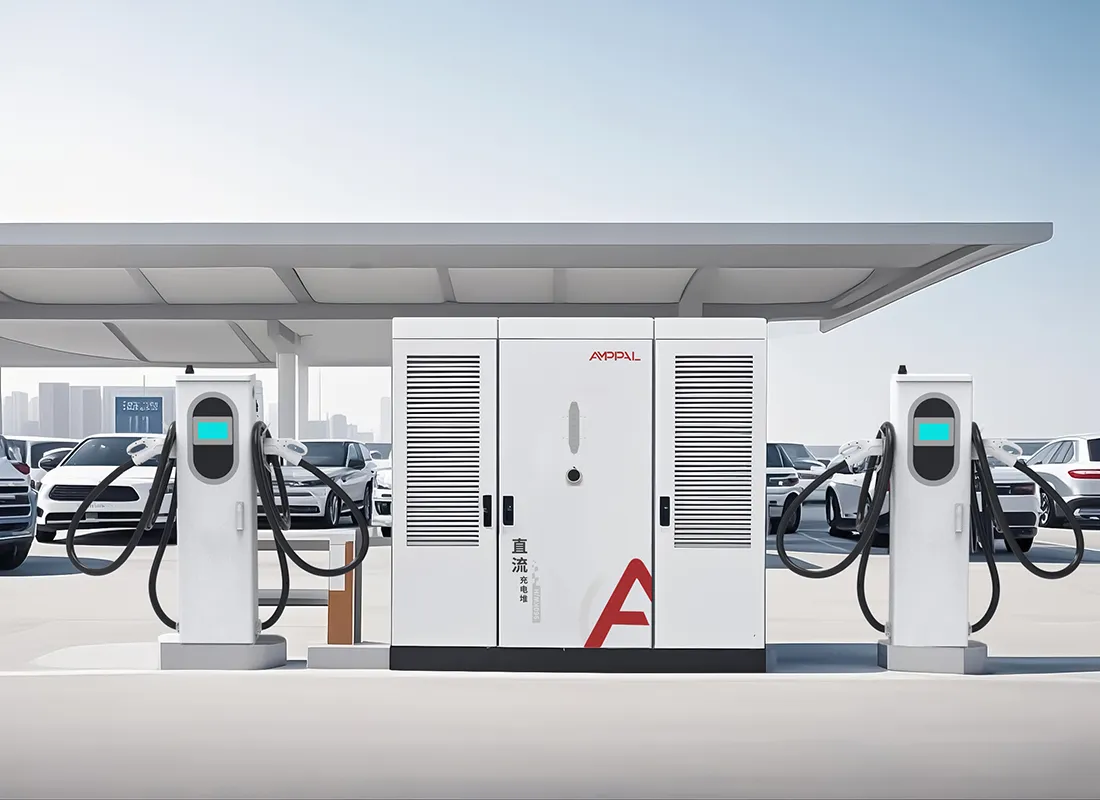

سیستم شارژ 800 کیلوواتی پرقدرت اسپلیت DC EV برای هاب های شارژ تجاری

آنچه که گواهینامه های UL در واقع پوشش می دهند

آمریکای شمالی علامت CE را به عنوان اثبات ایمن بودن نصب شارژر نمی پذیرد. لیستی را می پذیرد و برای تجهیزات شارژ سریع DC این لیست UL است.

این سیستم از نوع اسپلیت 800 کیلووات دارای UL 2202-2022، استاندارد تجهیزات سیستم شارژ EV، و UL 2231-2، استاندارد سیستم حفاظت پرسنل است که از اپراتور در برابر شوک الکتریکی محافظت می کند. هر دو بر روی پلاک چاپ شده اند و هر دو در بازرسی مرجع قضایی باقی می مانند.

این صفحه دو استاندارد، طراحی ورودی 480 ولت آمریکای شمالی و نکات انطباق را توضیح می دهد که پروژه ها را از کار مجدد دور نگه می دارد.

ما باید در مورد آنچه که این صفحه نیست مستقیم صحبت کنیم: این یک مشاوره حقوقی نیست و کدهای محلی بسته به ایالت و شهرستان متفاوت است. آنچه که هست، تصویر عملی از نحوه رفع موانعی است که یک سیستم 800 کیلوواتی فهرست شده در پروژه های ایالات متحده و کانادا مشاهده می کنیم.

دسترسی به بازار آمریکای شمالی: UL در مقابل CE

تفاوت بین علامت CE و لیست UL کاغذبازی نیست. این است که آیا تجهیزات را می توان به طور قانونی نصب و بیمه کرد.

CE یک خود اظهاری توسط سازنده است. UL یک لیست شخص ثالث است که توسط بازرسی های کارخانه و ممیزی های بعدی پشتیبانی می شود.

اکثر حوزه‌های قضایی، شرکت‌های خدماتی و بیمه‌گر ایالات متحده به فهرست آزمایشگاه‌های آزمایشی معتبر ملی نیاز دارند که CE به تنهایی آن را ارائه نمی‌کند.

UL 2202-2022 تجهیزات سیستم شارژ را به طور کلی پوشش می دهد: محفظه، سیم کشی، مدارهای ورودی و مدارهای خروجی.

UL 2231-2 سیستم حفاظت پرسنل، زنجیره قفل ایمنی بین کانکتور و خروجی DC را پوشش می دهد.

با هر دو لیست، سیستم 800 کیلووات برای مجوز بدون ارزیابی مهندسی سفارشی در اکثر ایالات آماده است.

برای کانادا، تجهیزات مشابه را می توان در برابر همتایان CSA ارزیابی کرد. فایل های UL ما از این مسیر پشتیبانی می کنند.

مشخصات فنی

سایت های ایالات متحده و کانادا برای 800 کیلو وات ساخته شده اند

ایستگاه های کریدور بین ایالتی که در آن سرویس سه فاز 480 ولت وجود دارد و 800 کیلووات ظرفیت قرارداد است.

ایستگاه‌های کامیون و مکان‌های استراحت در مناقصه NEVI یا برنامه‌های دولتی که نیاز به تجهیزات فهرست‌شده دارند.

یاردهای شرکتی و ناوگان در حال جایگزینی زیرساخت های دیزلی با شارژ DC پرقدرت.

مراکز خرید و سرگرمی با پارکینگ های بزرگ و یک ترانسفورماتور اختصاصی.

پروژه های آزمایشی آب و برق که شارژ با توان بالا را در شبکه توزیع نشان می دهد.

سازه‌های پارکینگ فرودگاهی و ترانزیت که در آن یک سرویس 480 ولتی چندین ناحیه شارژ را تغذیه می‌کند.

از ورودی سرویس 480 ولت تا خروجی CCS1

کابینت بر اساس استاندارد تجاری آمریکای شمالی طراحی شده است: AC480V ± 10% در ورودی سه فاز 50/60Hz. بین یک سرویس استاندارد 480 ولت و کابینت به هیچ ترانسفورماتور افزایشی نیاز نیست. مرحله یکسو کننده مستقیماً به یک باس 300-1000VDC تبدیل می شود.

تصحیح ضریب توان ورودی را ≥0.99 نگه می دارد، که اندازه گیری تقاضا را تمیز نگه می دارد و از جریمه تعرفه های تجاری که برای توان راکتیو محاسبه می شود، جلوگیری می کند.

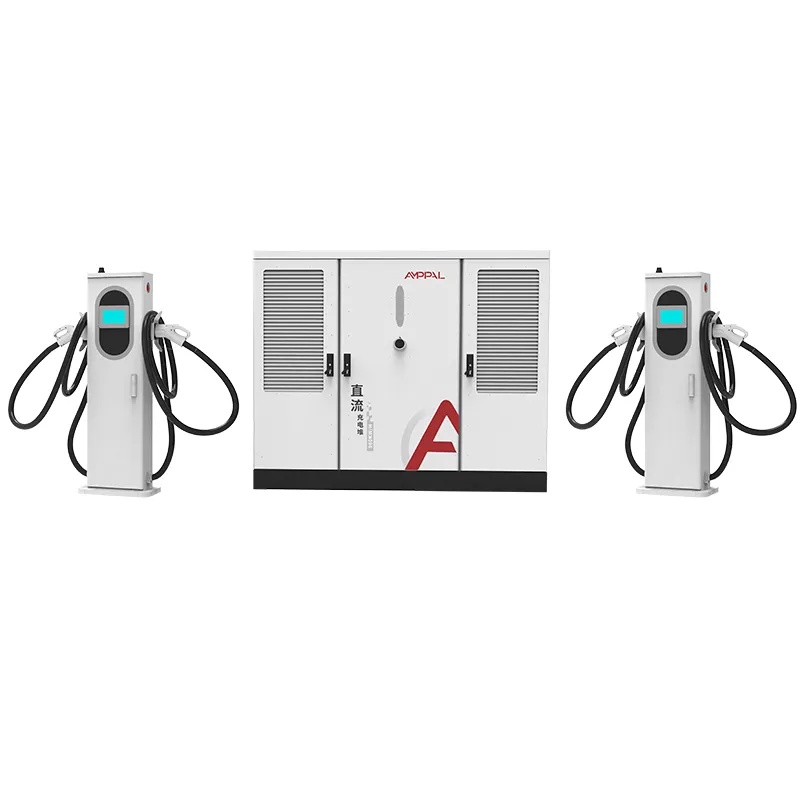

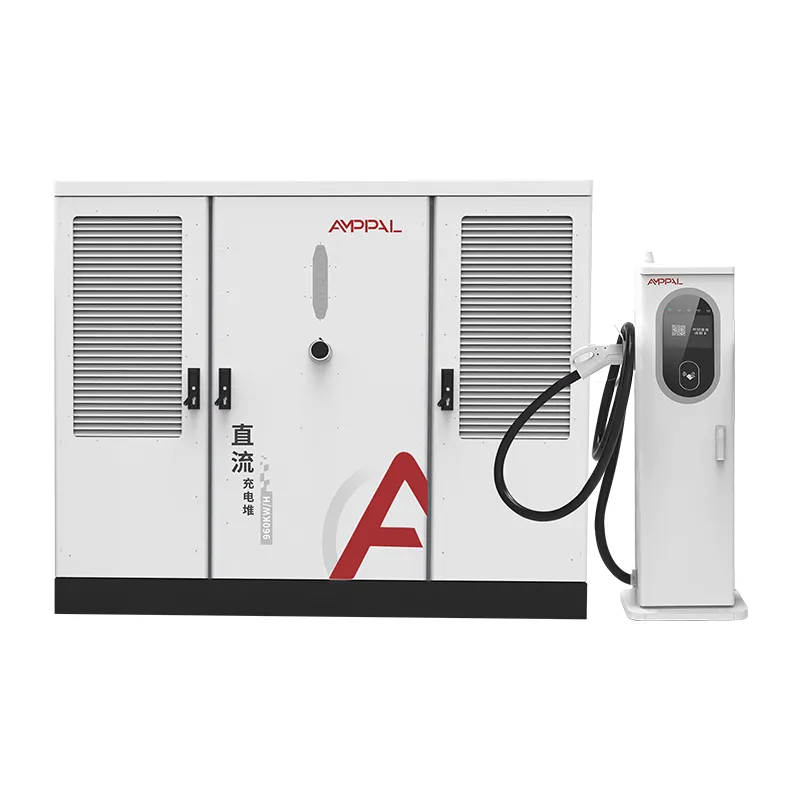

استخر 800 کیلووات 2 تا 16 ترمینال را تغذیه می کند. هر ترمینال جریان خود را با کنترل کننده مذاکره می کند، بنابراین یک غرفه خنک کننده مایع 600 آمپر و یک استال خنک کننده با هوا 250 آمپر در یک کابینت وجود دارند، و کانکتورهای خروجی بازار را دنبال می کنند: CCS1 برای آمریکای شمالی، با NACS موجود.

خطای زمین و حفاظت پرسنل در داخل کابینت مطابق با UL 2231-2 انجام می شود و ایستگاه برای مدیریت بار و کنترل از راه دور به پشتیبان های OCPP 1.6 یا 2.0 متصل می شود.

گرما توسط سیستم خنک کننده خود کابینت مدیریت می شود، بنابراین درجه نویز ≤65dB حتی در خروجی کامل نیز حفظ می شود. این در زمین های تجاری که خط املاک همسایه نزدیک به پد تجهیزات قرار دارد اهمیت دارد.

علامت گذاری UL، NEC 625، و پذیرش AHJ

مجوز جایی است که تجهیزات فهرست شده هزینه خود را پرداخت می کنند. سه سند در زمان بازرسی مهم است و ما همه آنها را ارائه می کنیم.

علامت UL روی پلاک نام که با شماره مدل موجود در فایل لیست ما مطابقت دارد، همان چیزی است که بازرس عکس می گیرد.

NEC ماده 625 نصب تجهیزات شارژ EV را پوشش می دهد. دفترچه راهنمای نصب ما کابینت را مطابق با نیازهای تغذیه کننده، جریان اضافه و وسایل قطع کننده آن ترسیم می کند.

NFPA 70 خود کد است و ماده 625 داخل آن قرار دارد. بررسی AHJ بر روی زمین، اتصال، و قطع ارتباط در دید متمرکز است.

ما گزارش‌های آزمایش UL و گواهی انطباق را برای محدوده‌های سریال خاص ارسال می‌کنیم.

اسناد سمت ورودی شامل نمودار سیم کشی 480 ولت و برنامه های گشتاور برای اتصال سرویس است.

برای پروژه‌های تامین‌شده، اسناد UL ما با لیست تجهیزاتی که NEVI و برنامه‌های ایالتی از مناقصه‌گران نیاز دارند مطابقت دارد.

فرآیند تولید برای واحدهای فهرست شده UL

مرحله 1. محفظه ها پانچ شده و با لیزر از سیم پیچ های فولادی برش داده می شوند، سپس روی خطوط FANUC با روبات جوش داده می شوند.

مرحله 2. ترمزهای فشاری TRUMPF پانل ها را تشکیل می دهند. پوشش پودری و پخت به دنبال آن است.

مرحله 3. توزیع AC روی خط AC با اجزای شناخته شده UL و پایانه های کنترل شده با گشتاور سیم کشی می شود.

مرحله 4. ماژول های یکسو کننده و برد حفاظتی پرسنل روی خط DC نصب می شوند.

مرحله 5. هر کابینت تا 800 کیلووات بار تست می شود و ضریب قدرت، ریپل و بررسی های حفاظتی ثبت شده است.

مرحله 6. یک سوزاندن 48 ساعته دستگاه را چرخاند. سیاهههای مربوط به شماره سریال هستند.

مرحله 7. نمونه‌های بازرسی بعدی UL از تولید بر اساس برنامه فهرست‌بندی گرفته می‌شوند.

مرحله 8. بازرسی نهایی و جعبه بندی. این کارخانه در مجموع بیش از یک میلیون دستگاه را تا سال 2024 ارسال کرد.

آیا این شارژر برای جدول زمانی پروژه شما مناسب است؟

هنگامی که پروژه شما در ایالات متحده یا کانادا است، زمانی که یک تامین کننده مالی یا ابزار کمکی به تجهیزات فهرست شده نیاز دارد، یا زمانی که AHJ شما سخت افزار فقط CE را نمی پذیرد، سیستم 800 کیلوواتی UL را انتخاب کنید. همچنین زمانی که شما یک مدل می خواهید که رشد از 2 تا 16 اسلحه را پوشش دهد، تماس مناسبی است.

آن را برای یک گوشه خرده فروشی 2 تفنگی در یک بازار بدون اجرای UL انتخاب نکنید. لیست هزینه دارد و واحدی که فقط CE دارد کار را در آنجا انجام خواهد داد.

ظرفیت سرویس خود را قبل از سفارش بررسی کنید: کابینت به 800 کیلووات واقعی در سرویس 480 ولت، به علاوه فضایی برای هجوم و اندازه گیری نیاز دارد. ما چک لیست داده‌های سایت را همراه با نقل قول ارسال می‌کنیم و مهندسان ما قبل از اینکه شما متعهد شوید آن را بررسی می‌کنند.

زمان‌های تحویل نیز با بازارهای فقط CE متفاوت است: دوره‌های تولید فهرست‌شده در UL از همان برنامه کاری 15 تا 20 روزه پیروی می‌کنند، اما برخی از پروژه‌های ایالات متحده به اسناد فهرست‌بندی زودهنگام برای درخواست‌های مالی نیاز دارند. هنگام درخواست قیمت، نه پس از برنده شدن در مناقصه، بسته اسناد را بخواهید.

و اگر پروژه شما صرفاً حدس و گمان است، بدون سایت، توافقنامه کاربردی، و هنوز مسیر مجوز وجود ندارد، قبل از سفارش منتظر بمانید. تجهیزات نگه می دارد؛ ممکن است پارکینگ نباشد

چرا AMPPAL برای تجهیزات شارژ UL-Listed؟

UL 2202-2022 و UL 2231-2 با ممیزی های بعدی کارخانه در حال حاضر فهرست شده اند.

تحویل 15-20 روز کاری پس از تایید ترسیم؛ MOQ از یک ظرف.

OEM/ODM: نام تجاری آمریکای شمالی، مجموعه کانکتورهای NACS یا CCS1 و طول کابل سفارشی.

بسته اسنادی برای کارگزاران و AHJs: گزارش‌های UL، گواهی‌های مبدا، و نمودارهای سیم‌کشی.

یک تولید کننده با دفتر مرکزی Yueqing که در سال 2014 تأسیس شد و به بیش از 40 کشور از جمله ایالات متحده و کانادا صادر می کند.

پالت سازی، بلند کردن و تحویل

کابینت در جعبه ای با قاب فولادی در ابعاد تقریباً 2300 × 1900 × 1150 میلی متر با چهار نقطه بالابری حمل می شود. پایانه ها با کابل های کویل دار و کانکتورهای محافظت شده پالت بندی شده اند. یک کانتینر مکعب بلند 40 فوتی برای کابینت به اضافه هشت پایانه مناسب است.

شرایط تحویل FOB Ningbo یا CIF به بندر ایالات متحده یا کانادا است. اسناد، فاکتور، لیست بسته بندی، بارنامه، گزارش تست UL و گواهی مبدا، ظرف 3 روز کاری پس از بارگیری صادر می شود.

جعبه شامل یک نمودار تقلب برای کابینت با ارتفاع 2200 میلی متر است و راهنمای راه اندازی ما گزینه های لیفتراک و جرثقیل را برای سایت پوشش می دهد.

شبکه خدمات و شرایط گارانتی

ضمانت استاندارد دو ساله کابینت، پایانه ها، ماژول های برق و کنترل کننده حفاظت را پوشش می دهد.

تبادل کشتی متقابل در مورد خرابی گارانتی. ارسال تعویض ظرف 5 روز کاری از انبار ما.

تشخیص از راه دور OCPP و به‌روزرسانی‌های میان‌افزار توسط مهندسان ما در مناطق زمانی انجام می‌شود.

کیت قطعات یدکی برای مشتریان آمریکای شمالی: فیوزها، کانکتورها و تابلوهای کنترل که در قفسه نگهداری می شوند.

توصیه های نگهداری سالانه شامل بررسی مجدد گشتاور پس از سال اول و بازرسی سایش اتصال دهنده هر 6 ماه یکبار است.

نکات استفاده برای نصب در آمریکای شمالی

اشتباه: تغذیه کابینت از سرویس 208 ولت. درست: همانطور که فهرست UL فرض می کند، AC480V ± 10٪ سه فاز را ارائه دهید.

اشتباه: حذف وسیله قطع در دید تجهیزات. راست: قطع اتصال را بر اساس NEC 625 و نمودار سیم کشی ما نصب کنید.

اشتباه: اتصال زمین به تنهایی از طریق مجرا. راست: یک هادی اتصال زمین اختصاصی تجهیزات را طبق دفترچه راهنمای نصب اجرا کنید.

اشتباه: با فرض اینکه فهرست UL یک ترمینال شخص ثالث فهرست نشده را پوشش می دهد. راست: از پایانه های ارائه شده با سیستم فهرست شده استفاده کنید.

اشتباه: نادیده گرفتن مراحل AHJ قبل از انرژی دادن. راست: بازرس را با فایل UL و گزارش تست در دست دعوت کنید.

بازخورد اپراتور در مورد نصب های UL-Listed

یک شبکه شارژ در کالیفرنیا، ایالات متحده، دو کابینت 800 کیلوواتی را در محل راهرو راه اندازی کرد و در اولین بازدید مورد بازرسی قرار گرفت. تنها شکایت مدیر پروژه: جعبه دو روز دیرتر از قیمت حمل بار رسید، که راه‌اندازی را به آخر هفته کشاند.

یک پیمانکار برق در انتاریو، کانادا از نمودارهای سیم کشی 480 ولت برای پیش فروش کار برق استفاده کرد. بازخورد او این بود که زمان‌بندی گشتاور باعث شد تا او از یک تماس مجدد صرفه‌جویی کند، اگرچه او آرزو می‌کرد کابل ترمینال 0.5 متر برای طرح استال او طولانی‌تر باشد.

یک اپراتور ناوگان در اوهایو، ایالات متحده 10 اسلحه در هر کابینت برای محوطه کامیون خود اجرا می کند. پس از نه ماه، قفل اتصال یک ترمینال نیاز به تعویض داشت. یدکی کراس کشتی در عرض چهار روز رسید و بقیه ایستگاه هرگز شارژ نشد.

سوالات متداول: صدور گواهینامه و نصب

س: آیا کابینت UL 800 کیلوواتی در لیست قرار گرفته است یا فقط آزمایش شده است؟

A: فهرست شده، تحت UL 2202-2022 و UL 2231-2، با ممیزی های بعدی کارخانه.

س: چرا CE برای ایالات متحده کار نمی کند؟

A: مجوز و بیمه ایالات متحده به طور کلی نیاز به یک لیست آزمایشگاهی تست ملی دارد. CE خود اعلامیه سازنده است.

س: سیستم به چه ولتاژ ورودی نیاز دارد؟

A: AC480V ± 10٪ در 50/60 هرتز، خدمات تجاری استاندارد آمریکای شمالی.

س: آیا NEC 625 به چیز خاصی در سایت نیاز دارد؟

A: اندازه مناسب فیدر، حفاظت در برابر جریان بیش از حد، و یک وسیله قطع کننده در دید. دستی ما هر مورد نیاز را ترسیم می کند.

س: آیا پایانه ها می توانند CCS1 و NACS در یک کابینت باشند؟

پاسخ: بله، مجموعه‌های رابط در زمان سفارش به هر ترمینال اختصاص داده می‌شوند.

س: آیا ترانسفورماتور قبل از کابینت مورد نیاز است؟

پاسخ: فقط در صورتی که سرویس شما ولتاژ متوسط ​​باشد. از یک سرویس 480 ولت کابینت مستقیماً متصل می شود.

س: سیستم 800 کیلوواتی چند تفنگ می تواند اجرا کند؟

A: از 2 تا 16، مخلوط کردن پایانه های 250A با هوا خنک و 600A با خنک کننده مایع.

س: کارگزار و AHJ من به چه اسنادی نیاز دارند؟

A: گزارش های آزمایش UL، گواهی مبدا، لیست بسته بندی، و نمودار سیم کشی، همه همراه با محموله است.
