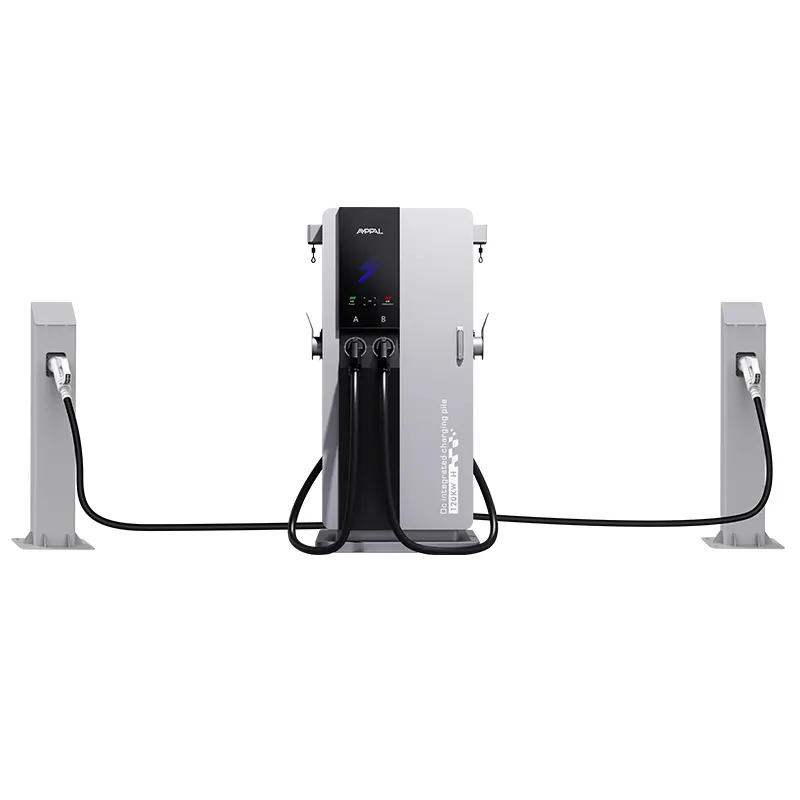

ایستگاه شارژ 80 کیلوواتی هوشمند DC EV برای مراکز خرید و پارکینگ ها

80 کیلووات: نادیده گرفته ترین عدد در شارژ EV - و چرا کار می کند

خریداران در مورد 60 و 120 بحث می کنند، و ایستگاه شارژ AMPPAL 80 کیلوواتی هوشمند DC EV EV برای مراکز خرید و پارکینگ ها مانند مصالحه ای که هیچ کس درخواست نکرده است بین آنها قرار می گیرد - اما محاسبات چیز دیگری می گوید. AF-DC-80-Y-B-O-3/4/5-H 33 درصد قدرت بیشتری نسبت به یک واحد 60 کیلوواتی ارائه می‌کند در حالی که ظرفیت تغذیه کمتری نسبت به یک دستگاه 120 کیلوواتی دارد. برای یک ایستگاه متوسط، این تفاوت بین ارتقاء ورودی سرویس و عدم ارتقاء آن است.

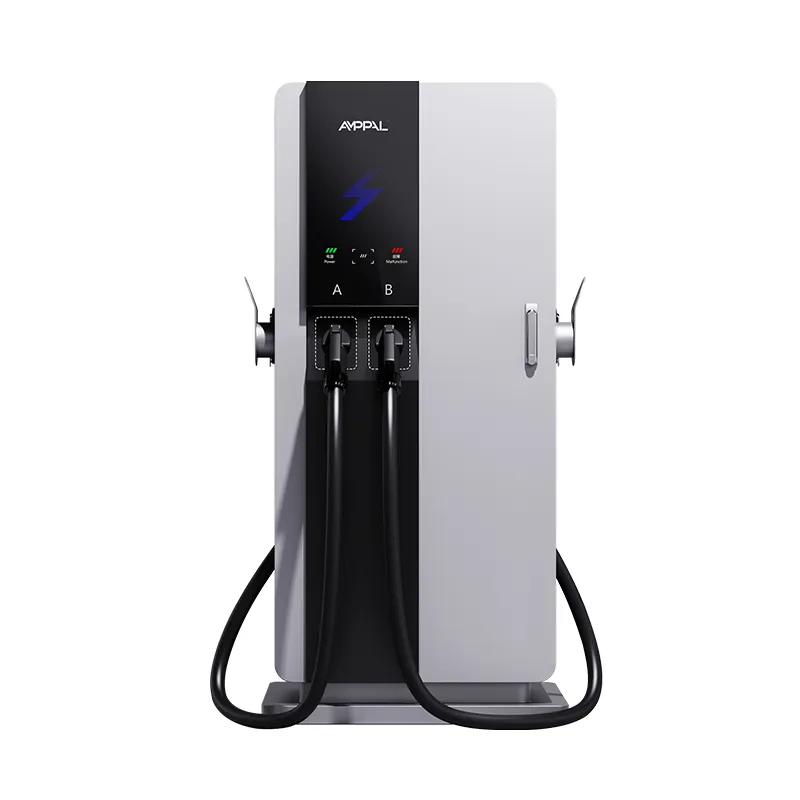

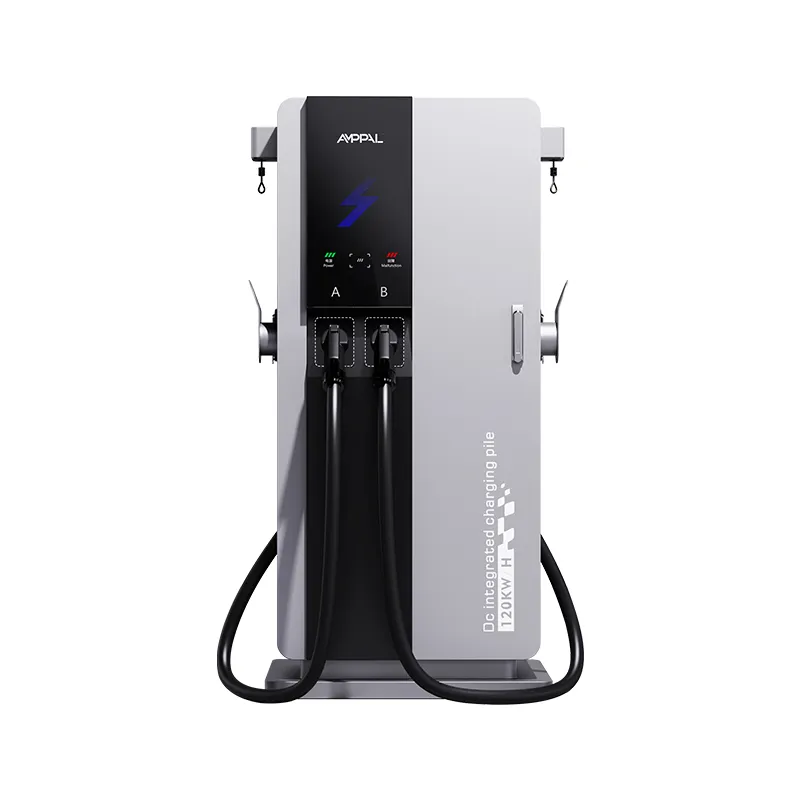

ایستگاه شارژ 80 کیلوواتی هوشمند DC EV EV برای مراکز خرید و پارکینگ ها با ارتفاع 1700 میلی متر بر روی پایه 750 × 550 میلی متر، دارای صفحه نمایش لمسی 7 اینچی است و پنج استاندارد اتصال را در یک برج جمع و جور پوشش می دهد. این همان بدنه سری 3 مدل 60 کیلوواتی ما است، بنابراین لنت و کارهای عمرانی یکسان هستند - فقط مرحله یکسو کننده بزرگتر است.

اکثر سایت ها به بیشترین عدد در برگه مشخصات نیاز ندارند. آنها به بزرگترین عددی نیاز دارند که سیم کشی از قبل پشتیبانی می کند و این عدد اغلب 80 است.

به همین دلیل است که سری 3 80 کیلووات وجود دارد: این پاسخ به این سوال است که "چقدر ایستگاه می توانم بدون بازسازی اتاق برق بسازم."

چیزی که 80 کیلووات به شما می دهد که 60 کیلووات و 120 کیلووات نمی توانند

33 درصد توان عملیاتی بیشتر از 60 کیلووات برای یک پله قیمت متوسط ​​- بهترین دلار در هر کیلووات در محدوده.

تقاضای فیدر کمتر از 120 کیلو وات: بسیاری از سایت ها 80 کیلووات را در سرویس 380 ولت موجود بدون تغییر ترانسفورماتور اجرا می کنند.

زمان جلسات متناسب با خرده فروشی: 20 تا 40 دقیقه برای اکثر خودروهای برقی مسافربری، به اندازه کافی طولانی برای توقف قهوه، به اندازه کافی کوتاه برای گردش.

ردپای جمع و جور مانند سری 3 60 کیلووات، بنابراین طراحی پد و کارهای عمرانی یکسان باقی می مانند.

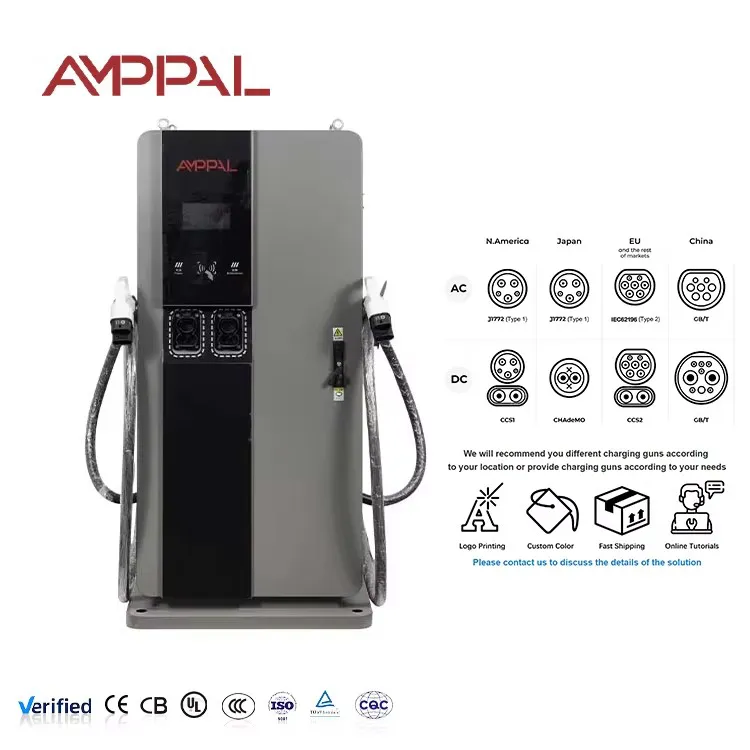

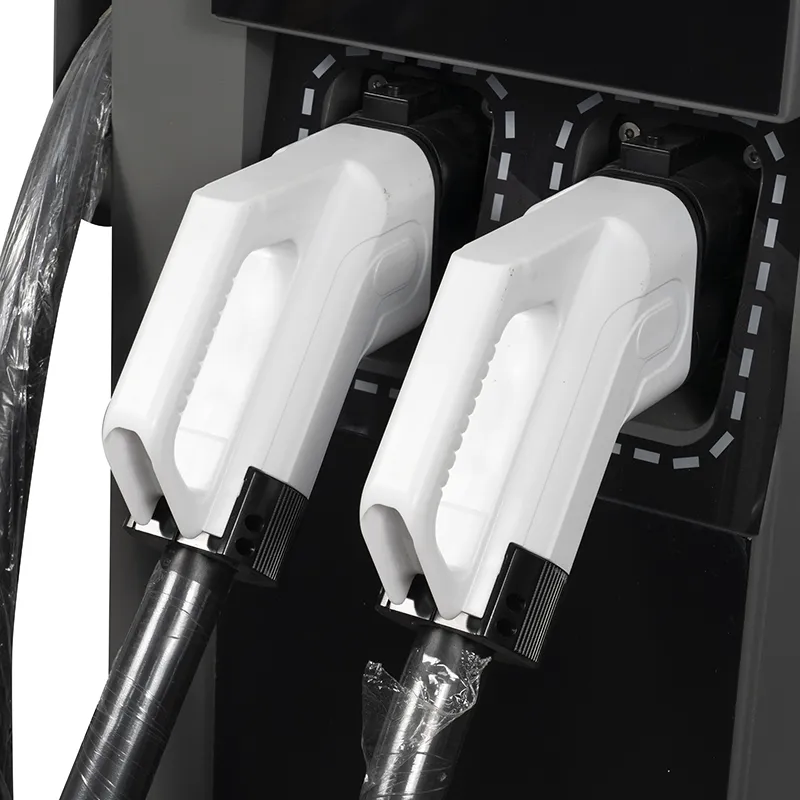

یک برج، پنج کانکتور: CCS1، CCS2، CHAdeMO، GB/T، و NACS از همان SKU.

راندمان اوج 95 درصدی، تلفات را پایین نگه می‌دارد حتی زمانی که دستگاه به حد مجاز خود فشار نیاورد.

مشخصات فنی

مشخصات کارخانه AF-DC-80-Y-B-O-3/4/5-H دقیقاً همانطور که ارسال شده است.

ایستگاه هایی که 80 کیلووات در آنها حد وسط منطقی است

پارکینگ‌های خرده‌فروشی متوسط ​​با 30 تا 60 جایگاه: 80 کیلووات در هر غرفه، توان خروجی را با بودجه برق صاحبخانه متعادل می‌کند.

سوپرمارکت و نوار خرید: رانندگان با 20 تا 60 درصد شارژ وارد می‌شوند و نیاز به شارژ دارند، نه باک پر.

تاکسی ها و هاب های تگرگ سواری: جلسات کوتاه اقامتی غرفه ها را بدون هزینه شبکه 120 کیلووات به اضافه واحدها تغییر می دهند.

ناوگان های کوچک وانت و هاچ بک: 80 کیلووات شارژ تعویض دنده را با یک تغذیه 380 ولت پوشش می دهد.

سایت‌های سوخت حق رای: 80 کیلووات به توان سایبان موجود می‌خورد که در آن 120 کیلووات باعث ارتقای خدمات می‌شود.

جریان برق: 80 کیلووات در تغذیه 380 ولت

این واحد AC380V سه فاز را تصحیح می کند و آن را به 200-1000VDC تبدیل می کند که با درخواست خودرو از طریق دست دادن CCS، CHAdeMO، GB/T یا NACS مطابقت دارد. امتیاز 80 کیلووات پیوسته است، نه یک اوج بازاریابی - دستگاه آن را در طول جلسه نگه می دارد به جای اینکه برای مدت کوتاهی تقویت شود و به عقب برگردد.

ریاضی فیدر جایی است که 80 کیلووات برنده است. در ولتاژ 380 ولت، خروجی کامل تقریباً 120 آمپر در هر فاز قبل از تلفات و حاشیه مصرف می‌شود، که بسیاری از خدمات تجاری موجود در حال حاضر دارای آن هستند. یک طرح 120 کیلوواتی این جریان را تقریباً به نصف افزایش می دهد و اغلب سرویس را به عقب می اندازد.

گزارش OCPP 1.6/2.0، عیب‌یابی از راه دور، و میان‌افزار هوایی از طریق اترنت، WiFi یا 4G اجرا می‌شوند، بنابراین واحد به همان Backendی که بقیه شبکه شما می‌پیوندد می‌پیوندد. اپراتورها معمولاً برای جلوگیری از مسدود شدن دارایی 80 کیلوواتی توسط یک ماشین با شارژ آهسته، یک سقف جلسه در پورتال تعیین می کنند.

گواهینامه و شواهد تست بار برای رتبه 80 کیلووات

تایید نوع شامل CE و TUV در سطح واحد می شود. ما گزارش های UL و CB را برای مشتریانی که یک فایل صادراتی را مونتاژ می کنند منتشر می کنیم.

تست استقامت تمام بار در 80 کیلو وات، امتیاز پیوسته را تأیید می کند، نه فقط یک انفجار کوتاه روی میز تست.

نمک پاشی 96 ساعته روی محوطه برای مکان‌های کنار جاده و ساحلی، جایی که برج‌های فشرده نسبت به پسرعموهای بزرگ‌ترشان نزدیک‌تر به منطقه پاشش آب قرار دارند.

48 ساعت تولید سوخت با لاگ های بهره وری که به هر شماره سریال محدود شده است.

بازرسی دوربین حرارتی در طول تست بار، نقاط داغ را در پشته ماژول قبل از حمل و نقل پیدا می کند.

خود ماژول های قدرت از -30 درجه سانتیگراد تا +55 درجه سانتیگراد واجد شرایط هستند. ما کابینت را در -25 درجه سانتیگراد تا 50 + درجه سانتیگراد منتشر می کنیم زیرا محفظه، نه ماژول، محدودیت را تعیین می کند.

چگونه یک واحد فشرده 80 کیلوواتی در کارخانه ما حرکت می کند

مرحله 1. محفظه با عرض 750 میلی متر با لیزر برش داده می شود و روی خطوط FANUC با ربات جوش داده می شود.

مرحله 2. پانل ها بر روی ترمزهای پرس TRUMPF و در داخل با پودر پوشش داده می شوند.

مرحله 3. محفظه ماژول مجموعه یکسو کننده با رتبه بالاتر را برای 80 کیلو وات دریافت می کند، نه مجموعه ای 60 کیلوواتی که از نقطه طراحی آن گذشته است.

مرحله 4. سیم کشی ورودی، کنتاکتورها و حفاظت از نوسانات بر روی خط AC با پایانه های کنترل شده با گشتاور مونتاژ می شوند.

مرحله 5. HMI، کنترلر و بردهای ارتباطی روی خط DC نصب می شوند.

مرحله 6. آزمایش بار در 80 کیلووات راندمان، ضریب توان و افزایش دما را در هر واحد ثبت می کند.

مرحله 7. جلسات چرخه سوزاندن 48 ساعته در سراسر محدوده قدرت.

مرحله 8. بازرسی نهایی و جعبه بندی. مجموع محموله ها در سال 2024 از یک میلیون واحد گذشت.

انتخاب 80 کیلووات بیش از 60 کیلووات یا 120 کیلووات: ریاضی صادقانه

هنگامی که یک سایت متوسط، یک سرویس 380 ولتی با مقداری فضای سر و یک ترکیب خودرو که به جلسات 20 تا 40 دقیقه ای نیاز دارد، 80 کیلو وات را انتخاب کنید. این کوچکترین رتبه‌بندی است که باعث می‌شود یک ایستگاه خرده‌فروشی سریع احساس شود، و بزرگترین امتیازی است که معمولاً از ارتقای ورودی سرویس جلوگیری می‌کند.

اگر هر جلسه شارژ یک شبه یا انبار است و سرعت یک نقطه فروش نیست، با 60 کیلو وات بمانید. پس انداز واقعی است اگر سایت راهرویی را اداره می‌کنید که در آن رانندگان انتظار شارژ ۱۵ تا ۳۰ دقیقه‌ای دارند و هزینه فیدر را می‌پردازند، به ۱۲۰ کیلووات یا بیشتر بروید.

در مورد رشد صادق باشید: اگر سایت در عرض دو سال ترافیک خود را دو برابر می کند، اکنون ظرفیت فیدر واحد بزرگتر را خریداری کنید، حتی اگر شارژر با 80 کیلووات شروع به کار کند. تعویض شارژر بعداً کار یک روزه است. ارتقاء یک فیدر مدفون یک پروژه ساختمانی است.

یک مورد دیگر که باید از آن اجتناب کنید: یک واحد 80 کیلوواتی که به عنوان یک "هاب پرقدرت" تبلیغ می شود، رانندگانی را که در صف انتظار 150 کیلووات بیشتر بودند، ناامید می کند. ایستگاه را صادقانه نامگذاری کنید و واحد مزد آن را به دست خواهد آورد.

آنچه که معامله 80 کیلووات AMPPAL به یک ایستگاه با اندازه متوسط ​​می آورد

قیمت گذاری مستقیم کارخانه با گواهینامه های CE، TUV، UL و CB در بسته پیشنهادی.

تحویل 15-20 روز کاری پس از تایید ترسیم؛ MOQ از یک ظرف.

نام تجاری OEM/ODM، زبان سفارشی HMI، و ترکیب اتصال دهنده در هر بازار، همه در مرحله طراحی-تأیید حل و فصل می شوند.

پشتیبانی پنج کانکتور از یک SKU، که خطر موجودی را برای توزیع کنندگانی که چندین کشور را پوشش می دهند کاهش می دهد.

ضمانت 2 ساله با ماژول ها در عرض 5 روز کاری ارسال می شود.

حمل و نقل، بسته بندی، و تحویل واحد 80 کیلووات

این برج به صورت عمودی در یک جعبه فولادی با ابعاد تقریباً 1850 × 750 × 700 میلی متر حمل می شود. کابل و کانکتور در یک جعبه لوازم جانبی پر شده حرکت می کنند و پایه جعبه دارای جیب های چنگال برای کامیون های پالت استاندارد است.

جعبه‌های باریک بدون زباله در کانتینرهای مکعبی بلند 40 فوتی بارگیری می‌شوند و طرح بارگیری با قیمت‌گذاری انجام می‌شود تا حمل‌کننده‌ها بتوانند دقیقاً پای کامیون را نقل‌قول کنند. برای آزمایش های یکباره، حمل و نقل LCL بدون تجهیزات ویژه تنظیم می شود.

اگر می‌خواهید سفر را ترتیب دهیم، قیمت FOB Ningbo یا CIF است. مجموعه اسناد - فاکتور، لیست بسته بندی، بارنامه، گواهی مبدأ و گزارش آزمایش - در مدت سه روز کاری پس از بارگیری صادر می شود.

ساختار پشتیبانی در پشت مدل فشرده 80 کیلوواتی

2 سال گارانتی استاندارد برای دستگاه کامل.

ماژول های یکسو کننده یدکی و بردهای HMI در عرض 5 روز کاری به صورت متقابل ارسال می شوند.

تشخیص از راه دور OCPP و به روز رسانی سیستم عامل از طریق هوا.

توصیه‌های مربوط به نمایه بار: ما به شما کمک می‌کنیم تا سقف جلسات و زمان‌بندی زمان استفاده را برای فیدر 380 ولت تنظیم کنید.

چک لیست تعمیر و نگهداری فصلی که فیلترها، فن ها و گشتاور ترمینال را پوشش می دهد.

پنج فرض اشتباه در مورد شارژ 80 کیلو وات

اشتباه: با فرض اینکه 80 کیلووات به همان فیدر 120 کیلووات نیاز دارد. راست: در 380 ولت، 80 کیلو وات تقریباً 120 آمپر در هر فاز قبل از حاشیه مصرف می کند - سرویس خود را بررسی کنید، ممکن است قبلاً با آن مقابله کند.

اشتباه: خرید 60 کیلو وات زیرا زمانی که سایت از قبل 80 کیلووات فضای سر دارد ارزان تر است. درست: مرحله قیمت کوچک است و افزایش توان عملیاتی 33٪ است.

اشتباه: تنظیم بدون سرپوش جلسه و اجازه دادن به یک وسیله نقلیه بیکار در استال. راست: هزینه های بیکار و محدودیت های جلسه را در باطن OCPP پیکربندی کنید.

اشتباه: برای صرفه جویی در فضا، دستگاه را در گوشه ای با ورودی های مسدود قرار داده اید. راست: فاصله دفترچه راهنما را حفظ کنید تا منحنی خنک کننده در قدرت نامی باقی بماند.

اشتباه: با فرض اینکه 80 کیلووات هر خودرو را با 80 کیلووات شارژ می کند. راست: درخواست خود وسیله نقلیه تصمیم می گیرد. 80 کیلو وات سقف است، نه تضمین.

بازخورد واقعی از صاحبان ایستگاه 80 کیلووات

یک اپراتور منطقه ای در کوالالامپور، مالزی، شش واحد را در دو پارکینگ سوپرمارکت اداره می کند. سرویس‌های 380 ولتی موجود، بار را تنها با تغییر شکن اداره می‌کنند و ایستگاه‌ها روزانه 12 تا 16 جلسه می‌چرخانند. تنها مزاحم این بود که بسته زبان مالایی به یک به‌روزرسانی از راه دور در دسته اول نیاز داشت که یک بعد از ظهر طول کشید.

یک تعاونی تاکسیرانی در تاشکند ازبکستان چهار برج در انبار خود نصب کرد. رانندگان بین شیفت ها در 25 تا 40 دقیقه شارژ می کنند و تعاونی هزینه ترانسفورماتور را که یک طرح 120 کیلوواتی لازم بود صرفه جویی کرد. ناراحتی آنها: دو راننده کابل را سنگین تر از شارژرهای AC که قبلاً استفاده می کردند، می یابند.

یک سوپرمارکت زنجیره‌ای در زاگرب، کرواسی، واحدهای 80 کیلوواتی را در سه فروشگاه در سال 2025 نصب کرد. تنها گلایه این است که هواداران در گرمترین بعدازظهرها شنیدنی می شوند که برنامه شبانه بیشتر از آن اجتناب می کند.

سؤالات متداول: آیا 80 کیلووات کلاس قدرت مناسبی برای شماست؟

س: چرا 80 کیلووات به جای 60 کیلووات؟

A: 33٪ قدرت بیشتر برای یک مرحله قیمت متوسط، و معمولاً بدون ارتقاء فیدر در یک سرویس 380 ولت موجود.

س: چرا 120 کیلووات نیست؟

A: 120 کیلو وات تقریباً 50٪ جریان فیدر بیشتری نیاز دارد. اگر سرویس شما حاشیه ای باشد، 80 کیلووات از هزینه ارتقا اجتناب می کند.

س: یک EV معمولی با چه سرعتی شارژ می شود؟

پاسخ: اکثر خودروهای برقی مسافربری بسته به منحنی پذیرش باتری و وضعیت شارژ آن، برد 40 تا 80 کیلومتر را در 20 تا 40 دقیقه اضافه می‌کنند.

س: آیا 80 کیلووات به معنای 80 کیلووات برای هر ماشین است؟

A: خیر. خودرو نرخ خود را درخواست می کند و مدل های قدیمی ممکن است کمتر را بپذیرند. 80 کیلو وات سقف است، نه تضمین.

س: آیا نسخه دو تفنگی را ارائه می دهید؟

A: برج سری 3 تک تفنگ در هر واحد است. برای چیدمان دو تفنگی توصیه می کنیم دو برج یا یک کابینت بزرگتر را جفت کنید.

س: چه گزینه های اتصال در دسترس هستند؟

A: CCS1، CCS2، CHAdeMO، GB/T، و NACS؛ هنگام سفارش بازار خود را مشخص کنید.

س: آیا واحد می تواند با خدمات 400 ولت کار کند؟

ج: بله. ورودی 15 ± AC380V است که شبکه های اسمی 380-400 ولت را پوشش می دهد.

س: چقدر سریع می توانید تحویل دهید؟

A: پس از امضای نقشه ها، 15-20 روز کاری را محاسبه کنید. سفارشات به تعداد کانتینر اسلات های برنامه ریزی شده دریافت می کنند.

س: گارانتی چه چیزی را پوشش می دهد؟

A: استاندارد 2 ساله در واحد کامل، شامل ماژول ها.
