سیستم شارژ EV فوق سریع DC با ظرفیت 600 کیلووات برای هاب های شارژ بزرگ

معماری از نوع اسپلیت: چیزی که جدا کردن کابینت واقعاً شما را می‌خرد

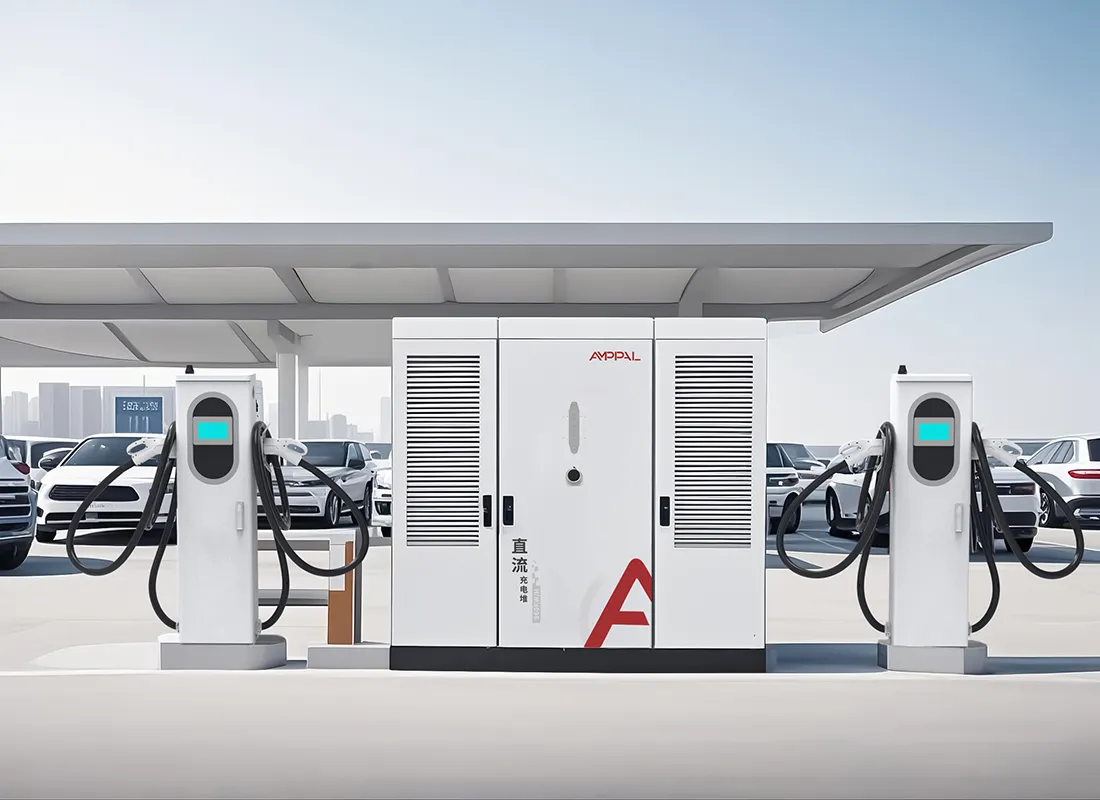

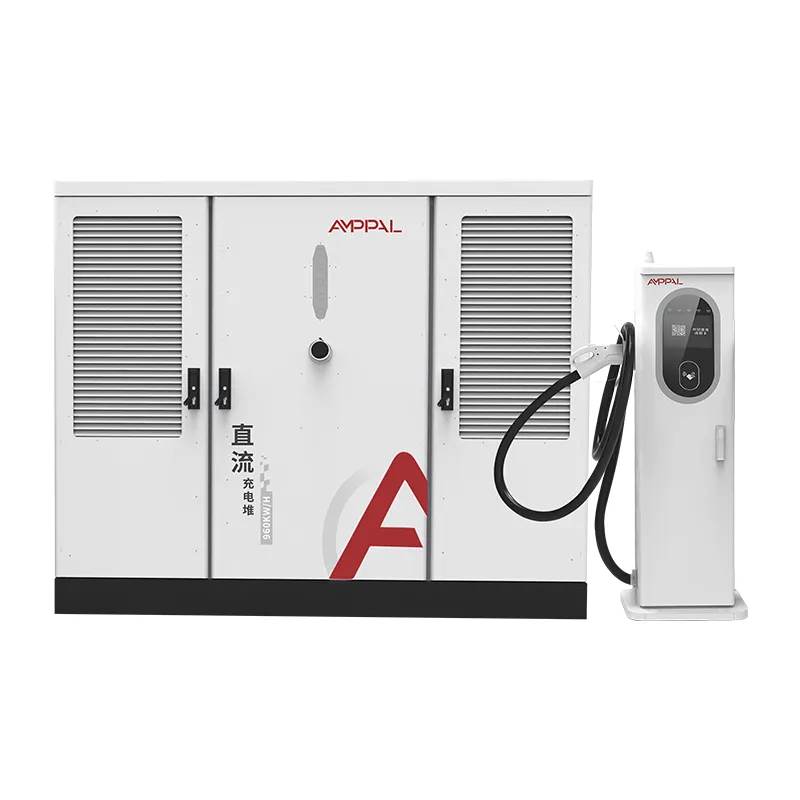

بیشتر سایت‌های شارژ به سمت عقب قرار گرفته‌اند: سنگین‌ترین و پر سر و صداترین تجهیزات در وسط پارکینگ، در کنار خودروها قرار می‌گیرند. یک سیستم از نوع اسپلیت آن را تغییر می دهد. کابینت برق 2200 x 1800 x 1000 میلی‌متر، بخشی که تبدیل AC به DC را انجام می‌دهد و صدای 65 دسی‌بل فن را حمل می‌کند، به گوشه‌ای، اتاق برق یا پشت حصار می‌رود. چیزی که در کنار خودرو قرار می گیرد، فقط ترمینال است، یک دیسپنسر 1517 در 650 در 300 میلی متر با یک کابل و یک کانکتور.

این جداسازی ساده به نظر می رسد، اما تقریباً همه چیز را در مورد نحوه ساخت و راه اندازی یک ایستگاه تغییر می دهد. کابل ورودی سنگین یک بار به کابینت اجرا می شود. تغذیه DC به هر ترمینال کوتاه است و به راحتی در زیر خلیج هدایت می شود. شما از بحث با صاحبخانه در مورد مساحت زمین دست بکشید، زیرا گران ترین متر مربع در یک ساختمان متر مربع زیر ماشین است.

مزایای اصلی سیستم تقسیم 600 کیلووات

شش تفاوت عملی این چیدمان را از یک کابینت یکپارچه 600 کیلوواتی جدا می‌کند و هیچ‌کدام از آن‌ها آرایشی نیستند.

قرار دادن کابینت رایگان است: واحد برق را در یک اتاق ماشین، یک گوشه حصاردار یا زیر یک سایبان قرار دهید، در حالی که ترمینال فقط تکه کوچکی را در کنار خلیج می گیرد.

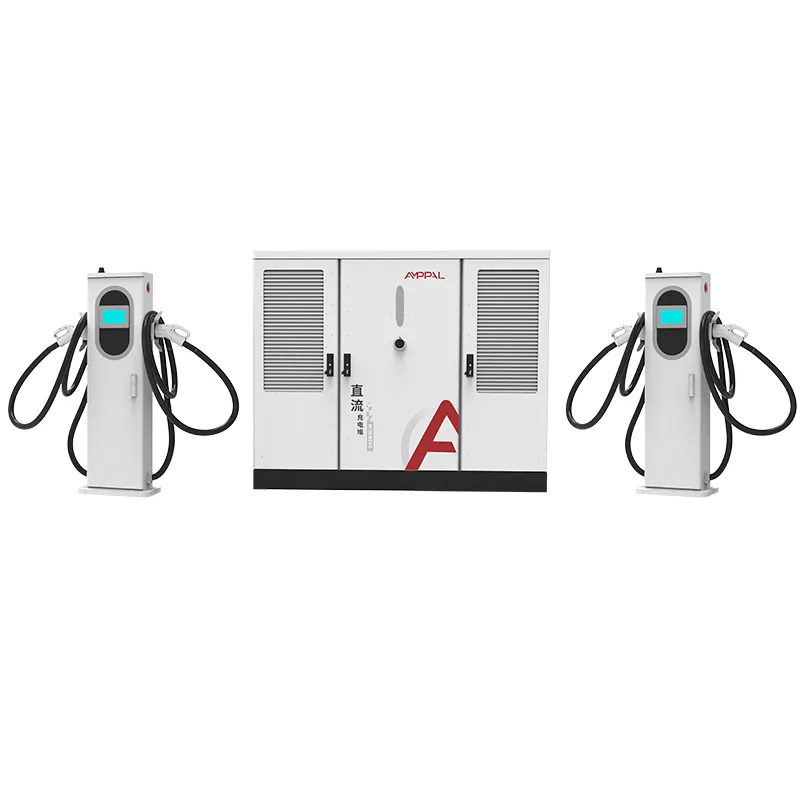

رشد یعنی افزودن پایانه ها، نه کابینت ها. سایتی که با 4 تفنگ شروع می‌شود، می‌تواند با استفاده از همان کابینت به 8 یا 12 اسلحه منتقل شود، زیرا تعداد استخر برق و تعداد پریزها تصمیمات مستقلی هستند.

یک تلگراف معیوب یک محل را متوقف می کند، نه ایستگاه. یک ترمینال را در حدود 30 دقیقه تعویض کنید تا اسلحه های دیگر شارژ شوند.

گرما و صدا از منطقه مسافر خارج می شود. هواداران با کابینت زندگی می کنند، بنابراین رانندگان در سکوت منتظر می مانند.

مسیرهای کابل کوتاه می مانند. اندازه اتصال DC بین کابینت و ترمینال برای خلیج است، نه برای کل قسمت، که هزینه نصب هر غرفه را کاهش می دهد.

یک کابینت، 2 تا 16 اسلحه. تعداد ترمینال در زمان سفارش انتخاب می‌شود و بعداً تغییر می‌کند، بنابراین سرمایه‌گذاری انرژی شما در ترافیک امروز قفل نمی‌شود.

مشخصات فنی

جایی که یک سیستم اسپلیت 600 کیلووات جایگاه خود را به دست می آورد

انبارهای ناوگانی که اتوبوس ها یا کامیون ها در ردیف پارک می کنند و اتاق برق می تواند در پشت دیوار قرار گیرد.

میدان‌های بزرگراه که در آن فضای محدود در کنار غرفه ارزش بیشتری از جای جای کابینت دارد.

تبدیل پمپ بنزین در جایی که ساختار سایبان وجود دارد اما اتاق کیوسک تنها مکان داخلی است.

سایت های شهری با محدودیت نویز: ترمینال ساکت است و سخت افزار پر سر و صدا دور از خانه ها محصور شده است.

پارکینگ های چند طبقه که طبقه همکف آن برای وسایل نقلیه در نظر گرفته شده است و کابینه در یک راهرو خدماتی زندگی می کند.

نحوه همکاری کابینت برق و پایانه ها

در داخل کابینت، ماژول های یکسو کننده ورودی AC480V ± 10% را به یک گذرگاه با توان ثابت 300-1000VDC تبدیل می کنند. یک کنترلر در سمت کابینت با هر ترمینال از طریق پیوند DC صحبت می کند و در زمان واقعی تصمیم می گیرد که هر تفنگ فعال چقدر از 600 کیلووات دریافت کند.

پایانه ها عمداً ساده هستند: آنها کانکتور، مدیریت کابل، پرداخت یا OCPP دست دادن، و در نوع مایع خنک شونده، یک حلقه خنک کننده با درجه 600A را نگه می دارند. از آنجایی که اطلاعات در کابینت وجود دارد، ارتقای یک سایت از ترمینال های هوا خنک 250 آمپر به ترمینال های خنک کننده مایع 600 آمپر نیازی به واحد نیرو جدید ندارد.

هنگامی که ماشینی وارد می شود، سیستم درخواست ولتاژ آن را می خواند، نیرو را تخصیص می دهد و به بالا می رود. هنگامی که جلسه به پایان می رسد، آن تکه از استخر 600 کیلوواتی در عرض چند ثانیه به وسیله نقلیه بعدی رها می شود. ایستگاه‌های OCPP 1.6 یا 2.0 می‌توانند کل سایت را از راه دور نظارت کرده و درپوش بگذارند.

صدور گواهینامه و تضمین کیفیت

سری AF-DC-600 با گواهینامه هایی که پروژه های آمریکای شمالی درخواست می کنند، کارخانه Yueqing ما را ترک می کند، که با آزمایش هایی که هر واحد قبل از بسته بندی تکرار می کند، پشتیبانی می شود.

UL 2202-2022 برای تجهیزات سیستم شارژ EV و UL 2231-2 برای سیستم حفاظت پرسنل؛ هر دو روی برچسب واحد ظاهر می شوند.

حفاظت از ورود IP54 با آزمایش گرد و غبار و جت آب در محفظه های نمونه برداری شده تأیید شده است.

نمک پاشی 96 ساعته روی کابینت و محفظه های ترمینال، برای سایت های ساحلی.

هر کابینت قبل از قفسه بندی یک سوخت کامل را انجام می دهد. سوابق آزمون در هر شماره سریال نگهداری می شود.

علائم CE، CB، و TUV بازارهایی را که از آنها استفاده می کنند پوشش می دهند، بنابراین یک خط تولید به بیش از 40 کشور خدمات می دهد.

چگونه سری AF-DC-600 را مونتاژ می کنیم

مرحله 1. کویل های فولادی برش داده می شوند و بر روی پرس های برجک CNC پانچ می شوند، سپس در جایی که پروفیل ها آن را نیاز دارند با لیزر برش می دهند.

مرحله 2. بازوهای روبات FANUC قاب کابینت و محفظه های ترمینال را روی همان خطوطی که برای واحدهای صادراتی با حجم بالا استفاده می شود جوش می دهند.

مرحله 3. ماشین های خم کن TRUMPF پانل ها را تا می کنند. محفظه ها با پوشش پودری و در فر پخت می شوند.

مرحله 4. اجزای سمت AC، بریکرها، کنتاکتورها و توزیع، روی خط مونتاژ AC اختصاصی سیم کشی می شوند.

مرحله 5. ماژول های یکسو کننده و کنترل کننده بر روی خط DC نصب می شوند و جدا از کار AC برای جلوگیری از آلودگی متقابل نگهداری می شوند.

مرحله 6. هر کابینت تا 600 کیلووات کامل روی یک بانک بار مقاومتی بارگذاری می شود و از نظر کارایی، ضریب توان و ریپل بررسی می شود.

مرحله 7. واحدها یک سوختن 48 ساعته با بارهای دوچرخه سواری انجام می دهند. خرابی ها دوباره کار می شوند و دوباره تست می شوند، ارسال نمی شوند.

مرحله 8. بازرسی نهایی گشتاور، مسیر کابل، برچسب ها و سوابق سریال را قبل از بسته بندی بررسی می کند.

آیا سیستم اسپلیت چیدمان مناسبی برای سایت شماست؟

اگر قصد رشد دارید، اگر فضای پارکینگ با ارزش است، یا اگر نیاز به جداسازی صدا و گرما دارید، اسپلیت را انتخاب کنید. اگر اتاق ابزار شما می تواند کابینتی به ارتفاع 2200 میلی متر داشته باشد و سایت مسیری برای تغذیه DC دارد، آن را انتخاب کنید.

اگر یک سایت 2 تفنگی را بدون برنامه توسعه اجرا می کنید از آن صرفنظر کنید: یک واحد یکپارچه هزینه کمتری دارد و سریعتر نصب می شود. اگر سایت اصلاً جایی برای یک کابینت بزرگ ندارد، از آن صرفنظر کنید، و اگر ترافیک کمتر از چهار جلسه در روز به ازای هر تفنگ است، از آن صرفنظر کنید، زیرا ریاضیات بازپرداخت به ندرت در این استفاده کار می‌کند.

در صورت شک، طرح سایت را برای ما ارسال کنید. ما طول کابل DC، افت ولتاژ و تعداد ترمینال ها را قبل از انجام محاسبه می کنیم.

چرا خریداران ما را در سیستم های اسپلیت به طور مطلوب مقایسه می کنند

قیمت گذاری مستقیم کارخانه از شرکت فناوری انرژی جدید ژجیانگ آنفو، سازنده ای که در سال 2014 با بیش از 260 کارمند تاسیس شد.

تحویل در 15-20 روز کاری پس از تایید قرعه کشی؛ MOQ از یک ظرف شروع می شود.

UL 2202-2022 و UL 2231-2 فهرست شده، خوداعلام نشده است.

OEM/ODM: لوگو، رنگ HMI، طول کابل، تنظیمات سرور OCPP شما.

بیش از 200 ایستگاه شارژی که خودمان کار می‌کنیم، داده‌های عملیاتی را به ما می‌دهند که در طراحی از آنها استفاده می‌کنیم.

بسته بندی و حمل و نقل

کابینت در یک جعبه چوبی با قاب فولادی به ابعاد تقریباً 2300 x 1900 x 1150 میلی‌متر، با لنت و نقاط بلند کردن حمل می‌شود. پایانه ها روی پالت ها با کابل های سیم پیچ و محافظت شده حرکت می کنند. یک کانتینر مکعب بلند 40 فوتی بسته به ترکیب، یک کابینت و حداکثر هشت پایانه را در خود جای می دهد.

ما FOB Ningbo یا CIF را به بندر شما ارسال می کنیم. فاکتور تجاری، لیست بسته بندی، بارنامه و گزارش های آزمایش UL ظرف 3 روز کاری پس از بارگیری صادر می شود.

برای سفارش‌های مربوط به ایالات متحده، ما اسناد اضافی را که کارگزار شما درخواست می‌کند، از جمله گواهی مبدأ، آماده می‌کنیم.

خدمات پس از فروش و قطعات یدکی

ضمانت استاندارد دو ساله ماژول های برق، پایانه ها و کنترلر را پوشش می دهد. ماژول ها تعویض شده اند، در میدان تعمیر نمی شوند.

پایانه‌های یدکی و ماژول‌های برق برای ارسال سریع انبار می‌شوند. یک واحد مبادله می تواند قبل از بازگرداندن واحد معیوب ارسال شود.

OCPP تشخیص از راه دور را فعال می‌کند: مهندسان ما گزارش‌ها را می‌خوانند و پارامترها را بدون بازدید از سایت تنظیم می‌کنند.

پاسخگویی 24 ساعته در مورد ادعاهای گارانتی از طریق ایمیل یا واتساپ. ارسال تعویض ظرف 5 روز کاری

توصیه‌های تعمیر و نگهداری: فیلترهای ترمینال را هر سه ماه یکبار تمیز کنید، پایان‌های گشتاور را هر سال بررسی کنید، و در صورت انتشار به‌روزرسانی‌های سیستم عامل را اعمال کنید.

نکات نصب و استفاده

اشتباه: نصب ترمینال در جایی که کابل DC باید از خط خودرو عبور کند. سمت راست: خوراک را به زیر خلیج یا در امتداد یک دیوار محافظت شده هدایت کنید تا نتوان از آن عبور کرد.

اشتباه: مسدود کردن پنل تهویه عقب کابینت. راست: فاصله 500 میلی متری پشت و بالای کابینت را برای جریان هوا حفظ کنید.

اشتباه: استفاده از ترمینال به عنوان لنگر کششی برای کابل. راست: کابل را با دست هدایت کنید و اجازه دهید کشش فشار را تحمل کند.

اشتباه: خروج از ایستگاه با اعتبارنامه پیش فرض OCPP. راست: رمز عبور را تغییر دهید و نظارت از راه دور را قبل از اولین جلسه مشتری فعال کنید.

اشتباه: با فرض اینکه هر تفنگ می تواند 600 کیلووات را به طور همزمان بکشد. درست: جلسات برنامه ریزی کنید و بدانید که قدرت بین 2 تا 16 اسلحه به اشتراک گذاشته شده است.

بازخورد میدانی در مورد واحد تقسیم 600 کیلووات

یک اپراتور ناوگان در جده، عربستان سعودی سه کابینت تقسیم 600 کیلوواتی را در یک انبار 26 خلیجی راه اندازی می کند. نظر او پس از هشت ماه: پایانه‌ها در تابستان به خوبی کار می‌کردند، اما اتاق کابینت به کولر دوم نیاز داشت. اتاق را کوچکتر کرد، نه شارژر.

یک توسعه‌دهنده سایت در قزاقستان کابینت را با هشت پایانه خنک‌کننده هوا در میدان بزرگراه جفت کرد. او به ما گفت که عامل تعیین کننده این بود که بتوانیم چهار پایانه دیگر را بعداً بدون دست زدن به اتاق برق اضافه کنیم و فن های 65 دسی بل هرگز به محل انتظار رانندگان نرسیدند.

یک توزیع کننده در مکزیکوسیتی موضوع مخالف را مطرح کرد: کابل ترمینال در هنگام نو سفت می شود. پس از چند هفته استفاده شل می شود و ما اکنون کابل ها را در کارخانه قبل از حمل و نقل از قبل منعطف می کنیم. ناوگان ده دستگاهی او از آن زمان تاکنون شاهد شکست حتی یک ماژول نبوده است.

سوالات متداول

س: آیا می توانم بعداً اسلحه های بیشتری را به یک سیستم تقسیم 600 کیلوواتی اضافه کنم؟

ج: بله. تعداد ترمینال در زمان سفارش تنظیم می شود اما بعداً تغییر می کند. کابینه در حال حاضر از 2-16 اسلحه پشتیبانی می کند.

س: آیا ترمینال واقعا ساکت است؟

A: ترمینال استاندارد هوا خنک تقریباً بی صدا است. دستگاه خنک‌شده با مایع تقریباً به صدای یک رایانه رومیزی زمزمه می‌کند.

س: به چه ولتاژ ورودی در محل نیاز دارم؟

A: AC480V ± 10٪ در 50/60 هرتز، استاندارد تجاری آمریکای شمالی.

س: آیا یک کابینت می تواند پایانه ها را در مکان های مختلف تغذیه کند؟

A: در فاصله عملی کابل، بله؛ ما افت ولتاژ و اندازه کابل را از طرح سایت شما محاسبه می کنیم.

س: آیا سیستم به ترانسفورماتور نیاز دارد؟

پاسخ: اکثر سایت ها کابینت را مستقیماً از یک سرویس 480 ولت تغذیه می کنند. اگر برق شما ولتاژ متوسط ​​را ارائه می دهد، ابتدا یک ترانسفورماتور پایین می آید.

س: اگر یک ماژول برق از کار بیفتد چه اتفاقی می افتد؟

پاسخ: کابینه با سهم آن ماژول کاهش می یابد و شارژ را ادامه می دهد. شما ماژول را در حالی که بقیه ایستگاه اجرا می شود تعویض می کنید.

س: کدام کانکتورها در دسترس هستند؟

A: CCS1، CCS2، GB/T، CHAdeMO، و NACS، در هر ترکیبی در پایانه‌ها.

س: آیا سیستم اسپلیت 600 کیلووات برای یک شهر کوچک زیاده روی می کند؟

A: برای یک سایت گوشه 2 تفنگ، بله، یک واحد یکپارچه ارزان تر است. برای هر سایتی با برنامه رشد، خیر.
