سیستم ذخیره سازی انرژی باتری 130 کیلووات صنعتی برای مدیریت انرژی کارخانه

این سیستم برای چیست

اکثر قبض های برق تجاری دارای دو هزینه جداگانه هستند: انرژی مصرفی و هزینه تقاضا که با بالاترین نیم ساعت قرعه کشی شما در دوره صورتحساب تعیین می شود. یک بعدازظهر بد در ماه جولای می تواند هزینه تقاضا را برای کل ماه تعیین کند. این مشکلی است که این سیستم ذخیره سازی انرژی باتری صنعتی 130 کیلوواتی برای مدیریت انرژی کارخانه برای حل آن ساخته شده است.

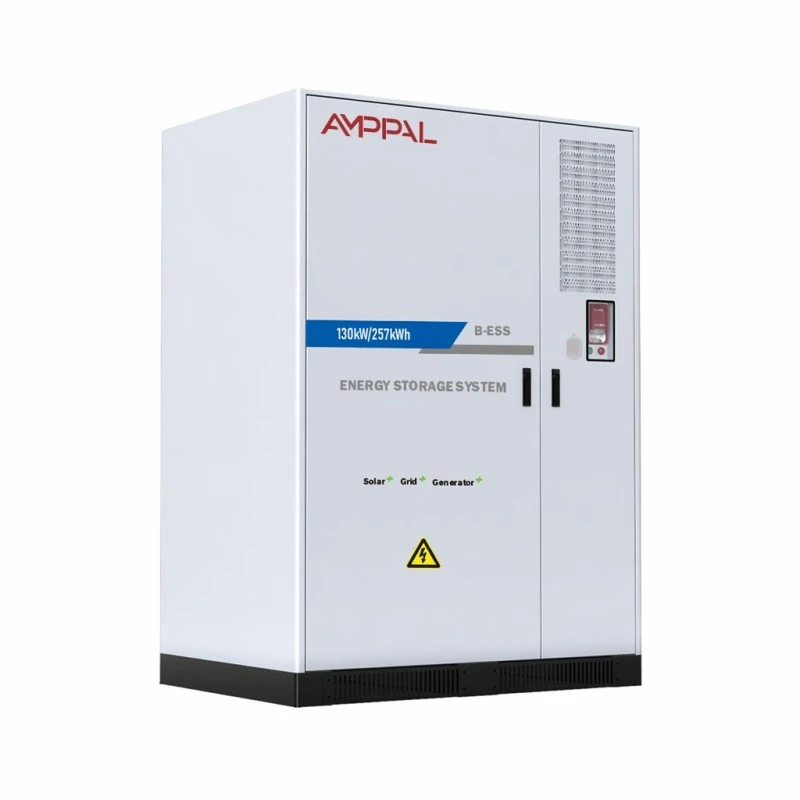

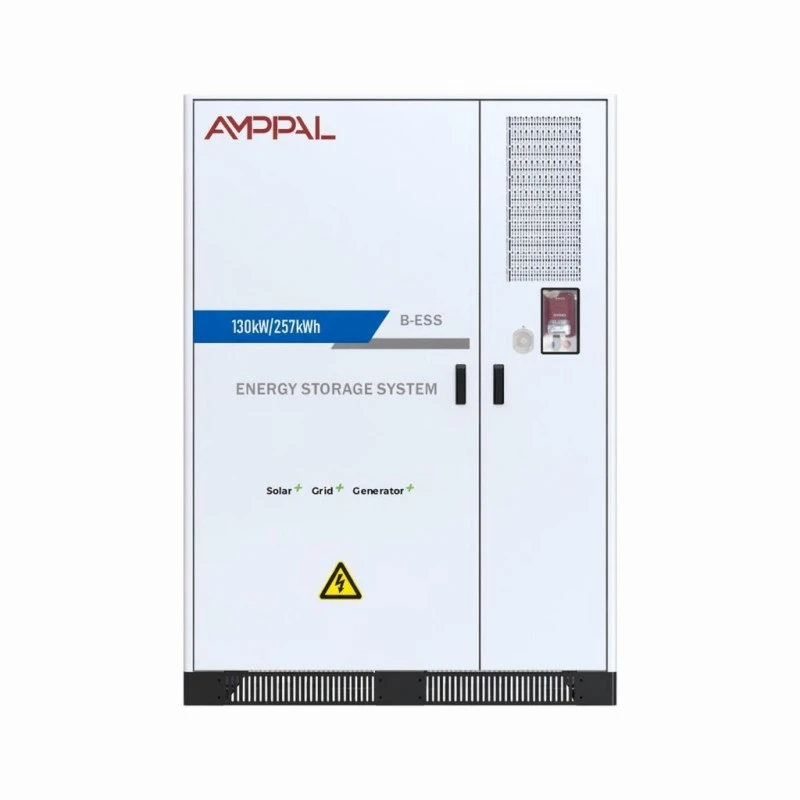

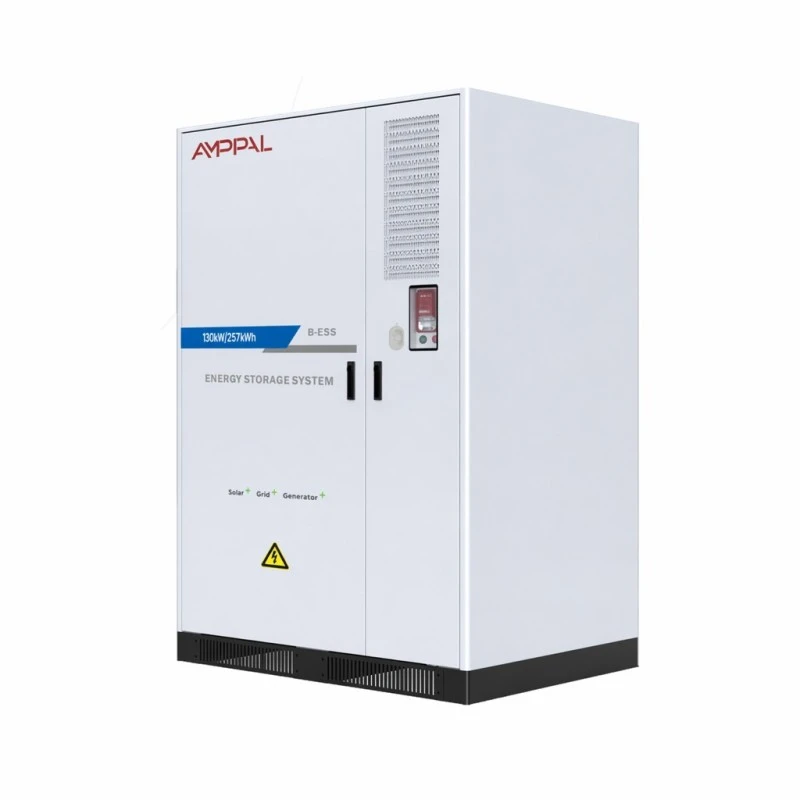

کابینت AF 130kW/257kWh زمانی که تعرفه‌ها پایین است یا آرایه خورشیدی شما مازاد تولید می‌کند شارژ می‌شود، سپس زمانی که بار به سقف تقاضای شما نزدیک می‌شود، به داخل ساختمان تخلیه می‌شود. در دمای 0.5 درجه سانتیگراد می تواند 130 کیلووات را برای تقریباً دو ساعت تحویل دهد - به اندازه کافی برای پوشش یک پنجره اوج صنعتی معمولی.

روی شبکه و خارج از شبکه کار می‌کند، بنابراین همان دارایی شما را در هنگام قطعی پوشش می‌دهد. برای سایت هایی که قطع برق تولید را متوقف می کند، این عملکرد دوم اغلب به تنهایی خرید را توجیه می کند.

انتخاب های مشخصات که بر بازپرداخت تأثیر می گذارد

سلول های LFP 3.2V/314Ah در رشته 1P256S: سلول های با فرمت بزرگ به معنای اتصالات کمتر و اتصالات کمتر به معنای نقاط خرابی کمتر در طول عمر کاری هشت ساله است.

بیش از 8000 چرخه در دمای 0.5 درجه سانتیگراد و 25 درجه سانتیگراد با 80٪ حفظ انرژی: در یک چرخه در روز کاری که بیش از بیست سال عمر اسمی دارد، بنابراین دوچرخه سواری به ندرت عامل محدود کننده است.

THDi زیر 3 درصد در توان نامی: سایر تجهیزات ساختمان شما جریمه هارمونیک برای میزبانی باتری پرداخت نمی کنند.

ضریب توان قابل تنظیم در محدوده کامل -1 تا 1، که به سیستم اجازه می‌دهد ضریب قدرت سایت را در حالی که بیکار است به جای اینکه به عنوان یک دارایی مرده قرار بگیرد، تصحیح کند.

حفاظت دوگانه در برابر آتش - آئروسل به علاوه پرفلوروهگزانون - در سطح PACK و کابینت. بیمه‌گران به‌طور فزاینده‌ای درخواست سرکوب دو مرحله‌ای در تأسیسات تجاری دارند.

تهویه مطبوع هوشمند به جای خنک کننده غیرفعال: دمای سلول در سراسر رشته ثابت می ماند، این همان چیزی است که در واقع تعیین می کند که آیا شما به 8000 سیکل برسید یا خیر.

مشخصات فنی

سایت هایی که اعداد در آن کار می کنند

کارخانه‌های تولیدی با استارت‌های موتور سنگین: هزینه‌های تقاضا ناشی از پیک‌های کوتاه روشن‌ترین حالت بازپرداخت برای ذخیره‌سازی است.

ساختمان های تجاری با بار تهویه مطبوع بعدازظهر بالا: شارژ یک شبه با تعرفه ارزان، تخلیه از طریق اوج خنک کننده.

سایت‌هایی با محدودیت‌های موجود در پشت بام خورشیدی و صادرات: ذخیره تولید مازاد به جای محدود کردن آن یا صادرات با نرخ‌های پایین تغذیه.

تسهیلات در حال اجرا دیزل پشتیبان: EMS مختصات PV، باتری و ژنراتور، کاهش ساعت کار ژنراتور و مصرف سوخت.

انبارهای شارژ EV: اتصال شبکه را بافر کنید تا بانکی از شارژرها مجبور به ارتقاء منبع پرهزینه نشود.

چگونه پیک اصلاح در واقع اجرا می شود

EMS به طور مداوم سایت متر را تماشا می کند. شما یک آستانه تقاضا تنظیم می کنید - معمولاً درست زیر ظرفیت قراردادی خود - و هر زمان که بار اندازه گیری شده در غیر این صورت از آن عبور کند، سیستم تخلیه می شود. پاسخ به اندازه کافی سریع است تا شروع موتور و پیک های کوتاه مشابه را بگیرد.

شارژ مجدد برنامه ریزی شده است تا فرصت طلبانه. کنترل کننده به تقویم تعرفه شما نگاه می کند و باتری را در ساعات کم مصرف یا زودتر پر می کند اگر آرایه PV بیش از مصرف ساختمان تولید کند.

در حالت خارج از شبکه، STS اختیاری زمانی که شبکه از کار می افتد، سایت را به منبع باتری منتقل می کند. ظرفیت استاندارد 240-500 کیلووات با واحدهای بزرگتر در دسترس است، و انتقال به اندازه کافی سریع است که تجهیزات فناوری اطلاعات و سیستم های کنترل به جای راه اندازی مجدد، روشن می مانند.

مهندسی ایمنی و گواهینامه

بسته های باتری دارای گواهینامه CE و RoHS هستند. سیستم کامل دارای اسناد UN38.3 و MSDS برای حمل و نقل و تایید سایت است.

اطفاء حریق دو مرحله ای: آئروسل در سطح بسته عمل می کند در حالی که پرفلورو هگزانون از حجم کابینت محافظت می کند و به دو مقیاس شکست مختلف می پردازد.

محفظه IP54 با محفظه الکتریکی جدا از محفظه باتری، بنابراین یک رویداد حرارتی در یکی از آنها در دیگری منتشر نمی شود.

هر بسته دارای درجه بندی ظرفیت و مقاومت داخلی قبل از مونتاژ است. سلول های نامتناسب در رشته های سری 256 دلیل کلاسیک از دست دادن ظرفیت زودرس است.

آزمایش عایق و دی الکتریک در 100٪ سیستم های مونتاژ شده انجام می شود و نتایج بر اساس شماره سریال ثبت می شود.

پاکت عملیاتی در دمای 0 تا 50+ درجه سانتیگراد و تا 95 درصد رطوبت بدون تراکم تأیید می شود.

ساخت توالی در کارخانه Yueqing ما

1. ورودی سلول - هر دسته برای ظرفیت و مقاومت داخلی در برابر مقادیر اعلام شده تامین کننده نمونه برداری می شود.

2. درجه بندی و تطبیق سلول - سلول ها به گونه ای مرتب می شوند که هر رشته از یک باند عملکرد باریک ساخته شود.

3. مونتاژ PACK - جوش شینه، سیم کشی BMS و آزمایش عایق در سطح بسته.

4. ساخت کابینت - ورق فلزی برش خورده، شکل داده شده و جوش داده شده، سپس پیش درمان شده و با پودر پوشش داده شده است.

5. یکپارچه سازی - بسته ها، PCS، تهویه مطبوع، اطفاء حریق و EMS نصب شده و به داخل کابینت متصل شده است.

6. تست راه اندازی - شارژ و تخلیه کامل در دمای 0.5 درجه سانتیگراد با ثبت دما و ولتاژ در سطح سلول.

7. شبیه سازی شبکه - انتقال درون شبکه و خارج از شبکه که در برابر یک منبع AC قابل برنامه ریزی تایید شده است.

8. بسته بندی - کابینت روی یک پالت تقویت شده محکم می شود، نشانگرهای ضربه نصب می شود، سپس برای حمل و نقل دریایی جعبه می شود.

آیا 130 کیلووات/257 کیلووات ساعت اندازه مناسب است؟

اندازه‌بندی از نمایه بار شما پیروی می‌کند، نه منطقه ساختمان شما. دوازده ماه داده‌های نیم ساعتی متر را جمع‌آوری کنید و به شکل قله‌های خود نگاه کنید: چقدر بالاتر از خط پایه و برای چه مدت. یک سیستم 130 کیلووات/257 کیلووات ساعت پیک هایی تا 130 کیلووات را پوشش می دهد که تا حدود دو ساعت طول می کشد.

اگر پیک‌های شما کوتاه‌تر اما بالاتر هستند - مثلاً 250 کیلو وات برای بیست دقیقه - به قدرت بیشتر و انرژی کمتری نیاز دارید و پیکربندی متفاوت بهتر است. اگر تمام روز کار کنند، این سیستم زودتر تخلیه می شود و بعد از ظهر شما را در معرض دید قرار می دهد.

در مورد تعرفه هم صادق باشید. در جایی که هزینه های تقاضا کم است یا وجود ندارد، تراشیدن پیک به تنهایی به ندرت در یک دوره معقول جبران می کند. در این صورت، پرونده تجاری باید از ارزش پشتیبان یا خود مصرفی خورشیدی ناشی شود، و ما ترجیح می دهیم قبل از اینکه شما متعهد شوید، آن را ثابت کنیم.

چه چیزی را با سایر تامین کنندگان مقایسه کنیم

طول عمر چرخه را در دمای 0.5 درجه سانتیگراد با آستانه نگهداری اعلام شده بخواهید. رقم چرخه بدون دما، نرخ و درصد حفظ بی معنی است.

بپرسید که چه نوع حفاظتی در برابر آتش در سطح بسته گنجانده شده است، نه فقط در سطح کابینت. بسیاری از نقل قول ها تنها یک مورد را پوشش می دهند.

بپرسید که آیا راندمان اعلام شده، رفت و برگشت در سطح سیستم است یا فقط در سمت DC. دمای ما حداکثر 88٪ در 0.5 درجه سانتیگراد است که در سراسر سیستم اندازه گیری می شود.

در مورد ادغام EMS با اینورترها و ژنراتورهای PV موجود بپرسید - تعمیر یک EMS ناسازگار بعداً هزینه بیشتری نسبت به خود کنترلر دارد.

شرایط تجاری: تولید 25-35 روز کاری برای تنظیمات استاندارد، 5 سال ضمانت، با پوشش طولانی در سفارش موجود است.

ارسال کابینت 2800 کیلوگرمی

ابعاد کابینت 1550 × 1268.5 × 2185 میلی‌متر و وزن آن 2800 کیلوگرم است، بنابراین به عنوان یک واحد روی یک پالت با قاب فولادی تقویت‌شده با نقاط بالابری قابل دسترسی برای لیفتراک یا جرثقیل حمل می‌شود.

دو کابینت برای یک ظرف 20 فوتی مناسب است. بسته به مهاربندی، پنج تا شش مکعب به ارتفاع 40 فوت قرار می گیرد. باتری ها به عنوان کالاهای خطرناک UN3480 برای حمل و نقل دریایی طبقه بندی می شوند - ما اظهارنامه را مدیریت می کنیم و گزارش آزمایش UN38.3 و MSDS همراه با مدارک ارسال می شود.

شرایط FOB Ningbo یا Shanghai، با CIF در دسترس است. حمل و نقل هوایی در این وزن و طبقه بندی عملی نیست. برای رزرو کالاهای خطرناک زمان بیشتری در نظر بگیرید، که معمولاً یک هفته به برنامه کشتیرانی در مقایسه با محموله عمومی اضافه می کند.

گارانتی و خدمات طولانی مدت

گارانتی پنج ساله شامل بسته های باتری، PCS، EMS، مدیریت حرارتی و اطفاء حریق به عنوان یک سیستم کامل.

نظارت از راه دور از طریق CAN، اترنت یا RS485، با 4G اختیاری. ما می‌توانیم داده‌های سطح سلول را بخوانیم و قبل از اینکه بر ظرفیت سیستم تأثیر بگذارد، یک ماژول ضعیف را شناسایی کنیم.

بازدید سالانه سرویس توصیه می شود: تعویض فیلتر هوا، بازرسی اطفاء حریق، بررسی گشتاور ترمینال و تأیید ظرفیت.

بسته های جایگزین در انبار نگهداری می شوند و ظرف 5-7 روز کاری ارسال می شوند. یک بسته شکست خورده را می توان بدون آفلاین کردن کل کابینت تعویض کرد.

گارانتی تمدید شده تا هشت یا ده سال در زمان سفارش در دسترس است، قیمتی که مطابق با مشخصات دوچرخه سواری مورد انتظار شما است.

اشتباهات نصب و راه اندازی

اشتباه: قرار دادن کابینت روبه روی دیوار بدون فاصله. راست: فاصله های تهویه در دفترچه راهنما را دنبال کنید. سیستم‌های خنک‌کننده با هوا گرما را به هوای اطراف دفع می‌کنند و برای انجام آن نیاز به فضا دارند.

اشتباه: تعیین آستانه تقاضا از صورت حساب یک ماهه. درست: از داده های فاصله دوازده ماهه استفاده کنید. پیک های فصلی چیزی است که اپراتورها را جلب می کند.

اشتباه: با فرض اینکه باتری کل سایت را در هنگام قطعی پوشش می دهد. راست: مدار بار بحرانی خود را عمدا اندازه کنید. 130 کیلووات قابل توجه است اما نامحدود نیست.

اشتباه: برای صرفه جویی در هزینه، از تعویض سالانه فیلتر صرفنظر می کنید. راست: جریان هوا محدود دمای سلول را افزایش می‌دهد و دمای بالا سریع‌ترین مسیر برای کاهش ظرفیت است.

اشتباه: نصب در جایی که خطر سیل وجود دارد. سمت راست: IP54 در برابر گرد و غبار و پاشیدن آب محافظت می کند، نه آب ایستاده. اگر سایت دارای سابقه سیل است، پایه را بالا ببرید.

آنچه اپراتورها گزارش می دهند

یک کارخانه نساجی در بورسا، ترکیه یکی از این سیستم ها را در اوایل سال 2025 برای مدیریت هزینه های تقاضا از راه اندازی موتور ماشین بافندگی راه اندازی کرد. مهندس برق آنها گزارش داد که اوج تقاضا حدود 90 کیلووات در اولین ماه صورتحساب کامل کاهش یافته است و خاطرنشان کرد که EMS چند هفته تنظیم کرد تا آستانه به درستی برای الگوی بار آنها تنظیم شود.

یک اپراتور سردخانه در نایروبی این سیستم را عمدتاً برای پشتیبان گیری به جای اوج تراشیدن خریداری کرد. بازخورد آنها عملی بود: قطعی شبکه که قبلاً به معنای راه‌اندازی ژنراتور در عرض چند دقیقه بود، اکنون بدون توجه می‌گذرد، اگرچه آنها از ما خواستند که آستانه آلارم SOC پایین را پس از یک قطعی طولانی به سمت بالا تنظیم کنیم.

یک صاحبخانه تجاری در قزاقستان که دو کابینت را در سراسر یک مجتمع اداری اداره می کند، در مورد صدای تهویه مطبوع - که در یک پارکینگ مجاور شنیده می شد، اظهار نظر کرد که آنها پیش بینی نکرده بودند. ما به جای اینکه دستگاه را تغییر دهیم، یک طرح بندی صفحه آکوستیک توصیه شده ارائه کردیم.

سوالات متداول

س: چه مدت می تواند 130 کیلووات را تامین کند؟

پاسخ: حدود دو ساعت از شارژ کامل در دمای 0.5 درجه سانتیگراد، 257 کیلووات ساعت قابل استفاده در عمق تخلیه اعلام شده است.

س: آیا بدون شبکه کار می کند؟

پاسخ: بله، در حالت خارج از شبکه با STS اختیاری. ظرفیت انتقال استاندارد 240-500 کیلو وات است. بزرگتر قابل تنظیم است

س: بازده واقعی رفت و برگشت چیست؟

A: حداکثر 88٪ در 0.5 درجه سانتیگراد اندازه گیری شده در سطح سیستم، شامل تبدیل و بارهای کمکی.

س: آیا می تواند مستقیماً از خورشید شارژ شود؟

A: بله، از طریق EMS، که PV، باتری، شبکه و ژنراتور را هماهنگ می کند.

س: باتری ها چقدر دوام می آورند؟

A: بیش از 8000 چرخه در 0.5 درجه سانتیگراد و 25 درجه سانتیگراد با حداقل 80٪ ماندگاری. دمای محیط بالاتر این را کوتاه می کند.

س: چه گواهینامه هایی دارد؟

A: CE و RoHS در سطح بسته، UN38.3 و MSDS برای تجهیزات کامل.

س: به چه تعمیر و نگهداری نیاز دارد؟

A: تغییر سالانه فیلتر، بررسی اطفاء حریق، تأیید گشتاور و آزمایش ظرفیت. تقریباً نصف روز در هر کابینت.

س: زمان تحویل چقدر است؟

A: 25-35 روز کاری برای تنظیمات استاندارد؛ یکپارچه سازی EMS سفارشی یا ولتاژهای غیر استاندارد بیشتر طول می کشد.
