شارژرهای DC یکپارچه مستقیم کارخانه برای زیرساخت شارژ EV تجاری

بازار خودروهای الکتریکی بسیار فراتر از پذیرش اولیه حرکت کرده است، و زیرساخت های شارژ اکنون با فشار شدیدی برای ارائه سریع تر، قابل اعتمادتر و فشرده تر قدرت در محیط های عمومی و تجاری مواجه است. از جمله مهم ترین پیشرفت ها در این فضا می توان بهیکپارچه شده استشارژرهای DC، که تبدیل نیرو، مدیریت حرارتی و ماژول های ارتباطی را در یک محفظه واحد ترکیب می کنند. این رویکرد طراحی بسیاری از موانع سنتی مرتبط با شارژرهای معماری اسپلیت، مانند کابل کشی پیچیده، ردپای نصب بزرگ، و چندین نقطه خرابی را از بین می برد.

AMPPALاین دسته را با طیف وسیعی از شارژرهای DC یکپارچه مهندسی شده برای شرایط دنیای واقعی اصلاح کرده است. تمرکز نه تنها بر ارائه توان خروجی بالا، بلکه بر ساده‌سازی نصب، کاهش هزینه کل مالکیت، و اطمینان از عملکرد طولانی‌مدت در اقلیم‌های مختلف و پروفایل‌های کاربری است. برای اپراتورهای ناوگان، مکان‌های خرده‌فروشی، مناطق خدمات بزرگراه، و مراکز شارژ محل کار، سیستم‌های یکپارچه مسیری عملی برای برق‌رسانی مقیاس‌پذیر ارائه می‌دهند.

چه چیزی یک شارژر DC یکپارچه را متفاوت می کند

شارژرهای سریع DC سنتی اغلب کابینت برق را از واحد توزیع کننده جدا می کنند. کابینت برق یکسو کننده‌ها، ماژول‌های برق و تجهیزات خنک‌کننده را در خود جای می‌دهد، در حالی که دیسپنسر کابل، کانکتور و رابط کاربری را نگه می‌دارد. این طرح تقسیم‌شده به کارهای عمرانی قابل توجه، کابل‌های طولانی‌تر و زمان راه‌اندازی اضافی نیاز دارد. شارژرهای DC یکپارچه این اجزا را در یک محفظه ادغام می‌کنند که می‌توان آن را روی دیوار نصب کرد یا روی یک پایه فشرده نصب کرد.

مزایا فراتر از ردپای فیزیکی است. با اتصالات خارجی کمتر، سیستم نقاط کمتری دارد که رطوبت، گرد و غبار یا تنش حرارتی می تواند عملکرد را به خطر بیندازد. تعمیر و نگهداری ساده تر می شود زیرا تکنسین از یک پنل خدماتی واحد به الکترونیک قدرت، سیستم خنک کننده و برد کنترل دسترسی دارد. برای صاحبان سایت، این به کاهش زمان خرابی و هزینه های خدمات کمتر در طول عمر تجهیزات ترجمه می شود.

AMPPAL شارژرهای DC یکپارچه را با مراحل قدرت مدولار در داخل محفظه طراحی می کند. این ماژولاریت به این معنی است که یک واحد را می توان برای سطوح مختلف توان پیکربندی کرد و اگر یک ماژول نیاز به تعویض داشته باشد، این فرآیند به جای چند ساعت چند دقیقه طول می کشد. ضریب فرم فشرده همچنین واحدها را برای مکان‌هایی که فضا محدود است، مانند سازه‌های پارکینگ شهری، قسمت‌های نمایندگی، و نمای ساختمان‌های تجاری مناسب می‌سازد.

پارامترهای فنی اصلی شارژرهای DC مجتمع AMPPAL

لیست زیر مشخصات کلیدی الکتریکی، مکانیکی و محیطی را که عملکرد شارژر DC یکپارچه AMPPAL را تعریف می کند، شرح می دهد. این پارامترها برای برنامه ریزان سایت، مهندسان برق و مدیران ناوگان که نیاز به تطبیق قابلیت شارژر با الزامات خودرو و محدودیت های شبکه دارند، حیاتی هستند.

• توان خروجی نامی:موجود در پیکربندی های 30 کیلووات، 60 کیلووات، 90 کیلووات و 120 کیلووات، با ماژول های قدرت مقیاس پذیر در داخل محفظه.
• محدوده ولتاژ ورودی:380 تا 480 VAC، سه فاز، 50/60 هرتز، پشتیبانی از خدمات استاندارد برق تجاری و صنعتی سبک.
• محدوده ولتاژ خروجی:150 تا 1000 VDC، تمام معماری های فعلی باتری EV از 400 ولت تا 800 ولت را پوشش می دهد.
• حداکثر جریان خروجی:تا 200 آمپر در هر کانکتور، بسته به مدل، با اشتراک جریان پویا در ماژول های موازی.
• راندمان بار کامل:بیش از 95 درصد در خروجی اسمی، کاهش اتلاف انرژی و هزینه های عملیاتی در طول زمان.
• ضریب قدرت:بیشتر از 0.99 در بار کامل، به حداقل رساندن جریمه های توان راکتیو و بهبود سازگاری با شبکه.
• مصرف برق در حالت آماده به کار:کمتر از 30 وات در حالت بیکار، کاهش مصرف انرژی در زمانی که هیچ وسیله نقلیه ای وصل نیست.
• روش خنک کننده:خنک کننده هوای اجباری با کنترل هوشمند سرعت فن یا خنک کننده مایع اختیاری برای مدل های پرقدرت 120 کیلووات در آب و هوای گرم.
• محدوده دمای عملیاتی:-30 درجه سانتیگراد تا +55 درجه سانتیگراد محیط، با کاهش خودکار بالای 45 درجه سانتیگراد برای محافظت از اجزای داخلی.
• محدوده دمای ذخیره سازی:-40 درجه سانتیگراد تا +70 درجه سانتیگراد، نگهداری و حمل و نقل ایمن بدون آسیب را تضمین می کند.
• رطوبت نسبی:5 تا 95 درصد غیر متراکم، مناسب برای محیط های ساحلی و مرطوب.
• رتبه بندی محوطه:IP54 برای استفاده در فضای باز، با IP55 اختیاری برای مناطق شستشوی گرد و غبار یا فشار بالا.
• پروتکل های ارتباطی:OCPP 1.6J، OCPP 2.0.1، Modbus TCP و Ethernet که امکان ادغام با تمام پلتفرم های مدیریت شبکه شارژ اصلی را فراهم می کند.
• انواع رابط:پیکربندی‌های CCS2، CHAdeMO، و اختیاری GB/T، با گزینه‌های دو پورت موجود در مدل‌های 60 کیلووات و بالاتر.
• طول کابل:4 تا 7 متر، با سیستم مدیریت کابل یکپارچه که فشار وارده بر کانکتور را کاهش می دهد و کارکرد کاربر را بهبود می بخشد.
• سطح نویز:زیر 55 دسی بل در یک متر، واحدها را برای مکان های حساس به صدا مانند هتل ها و مجتمع های مسکونی مناسب می کند.
• گواهینامه های ایمنی:CE، UL 2202، IEC 61851-1، IEC 61851-23، و ISO 15118 برای عملکرد وصل و شارژ آماده است.
• حفاظت از خطای زمین:تشخیص جریان باقیمانده 30 میلی آمپر AC و 6 میلی آمپر DC، ایمنی کاربر را بدون دستگاه های RCD خارجی تضمین می کند.
• حفاظت در برابر ولتاژ:دستگاه محافظ برق نوع 2 در ورودی AC، با نوع اختیاری 1 برای مناطق با رعد و برق شدید.
• وزن:از 180 کیلوگرم برای مدل های 30 کیلووات تا 350 کیلوگرم برای مدل های دو پورت 120 کیلو وات، امکان نصب با تجهیزات بالابر استاندارد را فراهم می کند.

مقایسه دقیق پارامترها در مدل های AMPPAL

جدول زیر نمای کناری سه مدل شارژر DC یکپارچه AMPPAL را ارائه می دهد. این مشخصات به یکپارچه‌سازان سیستم و صاحبان سایت کمک می‌کند تا واحد مناسب را بر اساس استفاده روزانه مورد انتظار، ترکیب خودرو و ظرفیت الکتریکی موجود انتخاب کنند.

چرا این پارامترها برای برنامه ریزی سایت اهمیت دارند؟

مهندسان برق و توسعه دهندگان سایت اغلب بر روی حداکثر قدرت تمرکز دارند، اما عملکرد واقعی یک شارژر DC یکپارچه به ترکیبی از عوامل بستگی دارد. تحمل ولتاژ ورودی تعیین می کند که آیا شارژر می تواند به طور قابل اعتماد در سایتی با نوسانات ولتاژ ناشی از بارهای صنعتی مجاور کار کند یا خیر. محدوده ولتاژ خروجی به طور مستقیم بر سازگاری با هر دو EV های فعلی 400 ولت و پلت فرم های 800 ولت در حال ظهور تأثیر می گذارد و شارژر را برای آینده آماده می کند.

راندمان بالای 95 درصد فقط یک امتیاز فنی نیست. در طول یک سال استفاده زیاد، شارژری که به جای 92 درصد بازدهی 95 درصدی کار می کند، می تواند صدها کیلووات ساعت در مصرف انرژی صرفه جویی کند. این پس انداز در یک انبار ناوگان با ده یا بیست شارژر چند برابر می شود. مهندسان AMPPAL ماژول‌های قدرت را بهینه می‌کنند تا راندمان بالا را در یک محدوده بار گسترده حفظ کنند، نه فقط در اوج خروجی، زیرا جلسات شارژ در دنیای واقعی به ندرت در کل مدت زمان در حداکثر توان باقی می‌مانند.

روش خنک کننده نیز نقش مهمی در قابلیت اطمینان طولانی مدت دارد. خنک کننده هوای اجباری در آب و هوای معتدل به خوبی کار می کند و هزینه اولیه کمتری را ارائه می دهد. خنک کننده مایع در مدل 120 کیلووات اجازه می دهد تا عملکرد پایدار با توان بالا در محیط های گرم که در آن سیستم های خنک کننده هوا ممکن است کاهش یابد. کنترل هوشمند فن در مدل‌های خنک‌کننده هوا، ورود گرد و غبار را کاهش می‌دهد و عمر فن را با تغییر سرعت بر اساس سنسورهای دمای داخلی افزایش می‌دهد.

پشتیبانی از پروتکل ارتباطی پارامتر دیگری است که بر عملیات روزانه تأثیر می گذارد. OCPP 2.0.1 ویژگی های پیشرفته ای مانند شارژ هوشمند، به روز رسانی سیستم عامل از راه دور و گزارش دقیق تراکنش را فعال می کند. برای اپراتورهای ناوگانی که نیاز به ادغام داده های شارژ با پلتفرم های مخابراتی موجود دارند، پشتیبانی Modbus TCP ضروری است. AMPPAL شامل چندین رابط ارتباطی به صورت استاندارد است که از نیاز به مبدل های پروتکل خارجی یا سخت افزار اضافی اجتناب می کند.

مزایای نصب و راه اندازی

یکی از نادیده گرفته‌ترین جنبه‌های زیرساخت شارژ، هزینه کل نصب است که می‌تواند از هزینه سخت‌افزار در سایت‌های پیچیده فراتر رود. شارژرهای DC یکپارچه پیچیدگی نصب را کاهش می دهند زیرا الکترونیک قدرت و تلگراف در کنار هم قرار گرفته اند. یک واحد تنها به یک اتصال ورودی AC، یک خط ارتباطی و پایه بتنی یا براکت دیواری نیاز دارد. نیازی به راه‌اندازی کابل‌های DC بین یک کابینت برق از راه دور و یک تلگراف جداگانه نیست، که می‌تواند هزینه‌های قابل‌توجهی برای مواد و نیروی کار اضافه کند.

شارژرهای DC یکپارچه AMPPAL با تنظیمات از پیش پیکربندی شده بر اساس کشور نصب و الزامات سایت تحویل داده می شوند. راه اندازی معمولاً کمتر از دو ساعت در هر واحد طول می کشد، از جمله پیکربندی شبکه، آزمایش کارت RFID و تأیید ایمنی. جادوگر راه اندازی داخلی، تکنسین ها را در هر مرحله با استفاده از صفحه نمایش لمسی راهنمایی می کند. برای سایت‌هایی با چندین شارژر، AMPPAL یک ابزار راه‌اندازی متمرکز را ارائه می‌کند که همه واحدها را از یک دستگاه تلفن همراه پیکربندی می‌کند.

ردپای فشرده نیز برای مکان های شهری مهم است. یک واحد 30 کیلوواتی دیواری کمتر از 0.3 متر مربع از زمین را اشغال می کند. مدل های 60 کیلووات و 120 کیلووات روی پایه فقط به صفحه پایه 600 در 700 میلی متر نیاز دارند. این اجازه می دهد تا شارژرهای بیشتری در یک منطقه معین قرار داده شود و پتانسیل درآمد سایت را بدون نیاز به املاک اضافی افزایش دهد.

شارژ هوشمند و ادغام شبکه

شارژرهای DC یکپارچه فقط دستگاه های تحویل برق نیستند. آنها گره های فعال در اکوسیستم انرژی هستند. واحدهای AMPPAL از مدیریت بار پویا پشتیبانی می کنند، که به طور خودکار قدرت شارژ را زمانی که مصرف انرژی کل سایت به حد تعیین شده توسط اتصال برق نزدیک می شود، کاهش می دهد. این از سفرهای اضافه بار جلوگیری می کند و در بسیاری از موارد نیاز به ارتقاء شبکه گران قیمت را از بین می برد.

برنامه های شارژ هوشمند را می توان به گونه ای پیکربندی کرد که از نرخ برق زمان استفاده استفاده کند. به عنوان مثال، یک انبار ناوگان با زمان‌های برگشت خودرو قابل پیش‌بینی می‌تواند شارژرها را طوری برنامه‌ریزی کند که بعد از ساعت 11 شب، زمانی که برق ارزان‌تر است، شارژ را شروع کنند، در حالی که هنوز اطمینان حاصل می‌کند که تمام خودروها تا ساعت حرکت صبح به شارژ کامل می‌رسند. پلتفرم AMPPAL Cloud یک رابط گرافیکی برای ایجاد و تنظیم این زمان‌بندی‌ها بدون نیاز به بازدید از هر شارژر فراهم می‌کند.

قابلیت‌های پاسخگویی به تقاضا به اپراتورهای سایت اجازه می‌دهد در برنامه‌های ابزاری که هزینه کاهش بار را در طول رویدادهای شبکه اوج پرداخت می‌کنند، شرکت کنند. شارژر سیگنالی را از ابزار یا تجمیع کننده دریافت می کند و به طور موقت شارژ را کاهش می دهد یا متوقف می کند. این قابلیت در اجرای OCPP 2.0.1 تعبیه شده است و به سخت افزار اضافی نیاز ندارد. برای مشاغلی که به دنبال به حداکثر رساندن بازده مالی سرمایه گذاری شارژ خود هستند، این خدمات شبکه یک جریان درآمد اضافی را نشان می دهد.

ایمنی و انطباق در طراحی یکپارچه شارژر DC

شارژ DC با قدرت بالا خطرات الکتریکی قابل توجهی را به همراه دارد و ایمنی نمی تواند یک فکر بعدی باشد. شارژرهای DC یکپارچه AMPPAL از چندین لایه محافظتی استفاده می کنند که از طراحی محفظه شروع می شود. استاندارد IP54 یا IP55 از نفوذ آب و گرد و غبار جلوگیری می کند، در حالی که کابینت فولادی با پوشش پودری در برابر خوردگی در محیط های ساحلی و صنعتی مقاومت می کند. قفل های درب هنگام باز شدن پانل سرویس، اجزای ولتاژ بالا را جدا می کنند و از پرسنل تعمیر و نگهداری از تماس تصادفی محافظت می کنند.

ویژگی های ایمنی الکتریکی شامل نظارت مستمر عایق است که تخریب مدار خروجی DC را قبل از تبدیل شدن به یک خطر تشخیص می دهد. شارژر در هر راه‌اندازی مدار حفاظت از خطای زمین را خودآزمایی می‌کند و از کارایی تشخیص جریان باقیمانده اطمینان می‌دهد. حفاظت در برابر جریان اضافه، حفاظت از اضافه ولتاژ، حفاظت در برابر ولتاژ پایین و حفاظت از اتصال کوتاه همگی در سخت افزار و سیستم عامل با زمان پاسخ دهی کمتر از 10 میلی ثانیه اجرا می شوند.

ایمنی مدیریت حرارتی شامل چندین سنسور دما بر روی ماژول های قدرت، کنتاکتورهای DC و پین های اتصال است. اگر هر سنسوری افزایش غیرعادی دما را تشخیص دهد، شارژر ابتدا توان خروجی را کاهش می دهد. اگر دما همچنان به افزایش خود ادامه دهد، جلسه شارژ پایان می یابد و یک هشدار به اپراتور شبکه ارسال می شود. این رویکرد فعال از آسیب به شارژر و خودرو جلوگیری می کند.

امنیت سایبری یکی دیگر از حوزه‌های انطباق حیاتی است. شارژرهای AMPPAL از ارتباطات رمزگذاری شده برای تمام عملکردهای مدیریت از راه دور استفاده می کنند. به‌روزرسانی‌های میان‌افزار به‌صورت دیجیتالی امضا می‌شوند تا از اجرای کدهای غیرمجاز جلوگیری شود. رابط صفحه لمسی محلی برای تغییرات پیکربندی نیاز به احراز هویت مبتنی بر نقش دارد و از دستکاری کاربران غیرمجاز جلوگیری می کند. این اقدامات با الزامات ISO 15118 و مقررات در حال ظهور در اروپا و آمریکای شمالی مطابقت دارد.

سناریوهای کاربردی برای شارژرهای DC یکپارچه

شارژرهای DC یکپارچه طیف گسترده ای از موارد استفاده را ارائه می دهند، که هر کدام دارای الزامات خاصی هستند که خط تولید AMPPAL از طریق گزینه های پیکربندی و لوازم جانبی آن را برطرف می کند.

انبارهای ناوگان:ون های تجاری، وسایل نقلیه سواری، و ناوگان شهرداری اغلب یک شبه به انبار مرکزی بازمی گردند. شارژرهای DC یکپارچه با برنامه ریزی هوشمند و مدیریت بار پویا به انبارها اجازه می دهد تا بسیاری از وسایل نقلیه را بدون تجاوز از خدمات الکتریکی موجود شارژ کنند. مدل‌های دو پورت می‌توانند دو خودرو را به طور همزمان شارژ کنند یا قدرت کامل را به یک خودرو برای چرخش سریع‌تر در طول روز تحویل دهند.

امکانات پارکینگ عمومی:مراکز خرید، فرودگاه ها و پارکینگ های شهری به شارژرهایی نیاز دارند که استفاده آسان و قابل اعتماد باشد. صفحه نمایش لمسی، پرداخت بدون تماس از طریق RFID یا NFC و نشانگرهای وضعیت واضح، شارژر DC یکپارچه AMPPAL را برای رانندگانی با سطوح مختلف تجربه EV مناسب می کند. ردپای فشرده امکان نصب در فضاهای پارکینگ استاندارد را بدون کاهش ظرفیت فراهم می کند.

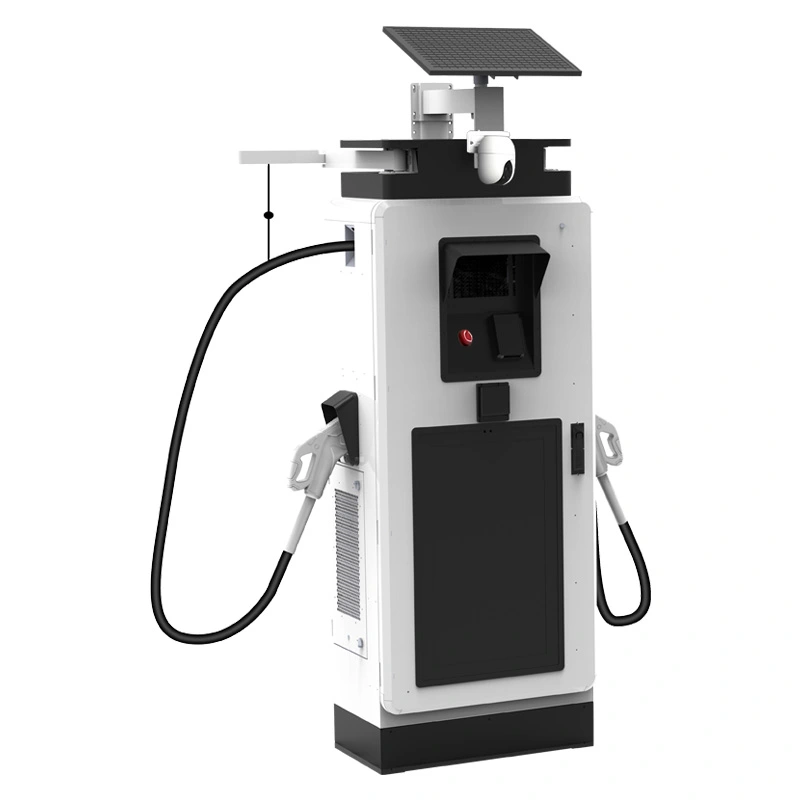

استراحتگاه بزرگراه:سفرهای طولانی مدت نیاز به شارژ پرقدرت با حداقل زمان خرابی دارد. مدل 120 کیلووات می تواند تا 300 کیلومتر برد را در حدود 20 دقیقه برای خودروهایی با معماری 800 ولت اضافه کند. خنک کننده مایع کابل و کانکتور را در دمای ایمن نگه می دارد حتی در طول جلسات متوالی پرقدرت در شرایط تابستانی.

شارژ محل کار:کارفرمایانی که شارژ را به عنوان مزیت کارمند ارائه می دهند، اغلب با ظرفیت الکتریکی محدودی مواجه هستند. واحد 30 کیلوواتی دیواری تعادل خوبی بین سرعت شارژ و هزینه زیرساخت ایجاد می کند. کارمندان می توانند مقدار قابل توجهی از محدوده را در طول یک روز کاری هشت ساعته بازیابی کنند، در حالی که ویژگی شارژ هوشمند از افزایش هزینه های اوج تقاضا از افزایش قبض برق شرکت جلوگیری می کند.

نمایندگی ها و مراکز خدمات:خرده فروشان خودرو برای آماده سازی وسیله نقلیه جدید و تحویل مشتری به شارژ مطمئن نیاز دارند. شارژرهای DC یکپارچه به نمایندگی‌ها اجازه می‌دهند تا وسایل نقلیه موجودی را به سرعت شارژ کنند و قابلیت شارژ سریع را به خریداران احتمالی نشان دهند. طراحی جمع و جور به خوبی در محوطه های خدماتی یا مناطق پارکینگ مشتریان بدون ساخت و ساز ساختمانی عمده قرار می گیرد.

تعمیر و نگهداری و قابلیت سرویس دهی

شارژر فقط در صورتی ارزشمند است که همچنان فعال باشد. شارژرهای DC مجتمع AMPPAL با در نظر گرفتن قابلیت سرویس طراحی شده اند. پنل دسترسی جلو دسترسی واضحی به ماژول های برق، برد کنترل، فن های خنک کننده و کنتاکتورهای DC را فراهم می کند. ماژول‌های پاور قابل تعویض هستند، به این معنی که یک ماژول خراب را می‌توان جایگزین کرد در حالی که ماژول‌های دیگر همچنان به ارائه توان کمتری ادامه می‌دهند. این امر زمان خرابی را کاهش می دهد و باعث می شود شارژر در طول تعمیرات درآمد کسب کند.

تعمیر و نگهداری پیش بینی شده از طریق ثبت مداوم داده ها فعال می شود. این شارژر پارامترهایی مانند سرعت فن، دمای داخلی، خروجی ماژول برق و چرخه های کانکتور را کنترل می کند. الگوریتم‌های یادگیری ماشین در AMPPAL Cloud ناهنجاری‌هایی را شناسایی می‌کنند که قبل از خرابی اجزا هستند، و اجازه می‌دهند تا تعمیر و نگهداری به طور پیشگیرانه برنامه‌ریزی شود. به عنوان مثال، افزایش تدریجی جریان فن ممکن است نشان دهنده سایش یاتاقان باشد و به اپراتور زمان می دهد تا فن را قبل از از کار افتادن کامل تعویض کند.

وظایف تعمیر و نگهداری منظم شامل بازرسی بصری محفظه و کابل ها، تمیز کردن فیلترهای هوا و تأیید مدار حفاظت از خطای زمین است. این وظایف می تواند توسط کارکنان تاسیسات در محل با آموزش های اولیه انجام شود. AMPPAL دستورالعمل های دقیق تعمیر و نگهداری و آموزش های ویدئویی را برای همه مدل ها ارائه می دهد. برای اپراتورهایی که رویکرد غیرفعال را ترجیح می دهند، AMPPAL قراردادهای خدماتی را با نظارت از راه دور و پاسخ در محل در عرض 24 تا 48 ساعت در سراسر بازارهای اصلی ارائه می دهد.

AMPPAL تضمین کیفیت و استانداردهای ساخت

هر شارژر DC یکپارچه AMPPAL قبل از خروج از کارخانه تحت آزمایش های دقیق قرار می گیرد. روش تست شامل یک تست سوخت کامل توان در حداکثر خروجی برای حداقل چهار ساعت است که در طی آن شارژر در معرض دمای محیطی بالا قرار می‌گیرد. پس از سوختن، هر واحد از نظر مقاومت عایق، حفاظت از خطای زمین، عملکرد ارتباطی و عملکرد رابط کاربر آزمایش می شود. تنها واحدهایی که تمام تست ها را پشت سر می گذارند، شماره سریال و گواهی کالیبراسیون منحصر به فرد دریافت می کنند.

فرآیند تولید از استانداردهای مدیریت کیفیت ISO 9001 پیروی می کند. اجزای حیاتی مانند ماژول‌های قدرت، کنتاکتورهای DC و کانکتورها از تامین‌کنندگان شناخته‌شده با داده‌های قابلیت اطمینان بلندمدت تهیه می‌شوند. بازرسی ورودی مشخصات قطعات را تأیید می کند و هر دسته تا شماره سریال شارژر جداگانه قابل ردیابی است. این قابلیت ردیابی به AMPPAL اجازه می دهد تا به سرعت هر گونه مشکل کیفی را که ممکن است در این زمینه ایجاد شود شناسایی کرده و رسیدگی کند.

این طرح از طریق آزمایش عمر سریع، از جمله چرخه دما، قرار گرفتن در معرض رطوبت، آزمایش ارتعاش و آزمایش اسپری نمک برای محیط‌های ساحلی تأیید شده است. نتایج میانگین زمان بین خرابی بیش از 100000 ساعت برای الکترونیک قدرت را بر اساس مدل‌های پیش‌بینی قابلیت اطمینان و داده‌های میدانی از تاسیسات اولیه نشان می‌دهد.

سوالات متداول در مورد شارژرهای DC یکپارچه

س: مزیت اصلی شارژر DC یکپارچه در مقایسه با سیستم اسپلیت چیست؟

پاسخ: مزیت اصلی سادگی است. یک شارژر DC یکپارچه الکترونیک قدرت، سیستم خنک کننده و رابط کاربری را در یک محفظه ترکیب می کند که پیچیدگی نصب را کاهش می دهد، فضا را ذخیره می کند و هزینه کل مالکیت را کاهش می دهد. سیستم‌های اسپلیت به یک کابینت برق و تلگراف جداگانه نیاز دارند، با کابل‌کشی DC بین آنها که هزینه و نقاط احتمالی خرابی را اضافه می‌کند. واحدهای مجتمع همچنین دارای اتصالات خارجی کمتری هستند که باعث بهبود قابلیت اطمینان و کاهش زمان راه اندازی می شود. برای اکثر سایت‌های شارژ تجاری و عمومی، رویکرد یکپارچه استقرار سریع‌تر و تعمیر و نگهداری آسان‌تر را بدون به خطر انداختن عملکرد ارائه می‌دهد.

س: آیا شارژرهای DC یکپارچه AMPPAL می توانند وسایل نقلیه الکتریکی 800 ولتی را شارژ کنند؟

ج: بله. تمام مدل های شارژر DC یکپارچه AMPPAL از محدوده ولتاژ خروجی از 150 تا 1000 VDC پشتیبانی می کنند. این هر دو معماری باتری 400 ولت و 800 ولت را پوشش می دهد. برای خودروهای 800 ولتی، شارژر به طور خودکار ولتاژ خروجی را متناسب با ولتاژ باتری خودرو تنظیم می کند. محدوده ولتاژ خروجی بالا همچنین سازگاری با پلتفرم‌های EV در آینده را تضمین می‌کند که ممکن است از ولتاژهای بالاتری نیز استفاده کنند و شارژر را به یک سرمایه‌گذاری آماده در آینده تبدیل می‌کند. شارژر یک فرآیند تطبیق ولتاژ را در طول ارتباط اولیه با خودرو انجام می دهد و از انتقال ایمن و کارآمد برق اطمینان حاصل می کند.

س: مدیریت بار پویا در شارژرهای DC یکپارچه AMPPAL چگونه کار می کند؟

A: مدیریت بار دینامیک به طور مداوم کل مصرف انرژی در محل نصب شارژرها را کنترل می کند. هر شارژر AMPPAL یا از طریق ابر یا از طریق یک اتصال محلی Modbus TCP به یک کنترل کننده مرکزی متصل می شود که خروجی متر برق اصلی سایت را ردیابی می کند. هنگامی که بار کل سایت به محدودیت ظرفیت تعیین شده توسط اتصال برق نزدیک می شود، کنترل کننده سیگنالی برای کاهش قدرت شارژ ارسال می کند. سپس شارژرها خروجی خود را در زمان واقعی کاهش می دهند و ایمنی را در اولویت قرار می دهند و از خاموش شدن مدار شکن اصلی جلوگیری می کنند. هنگامی که بار سایت کاهش می یابد، شارژرها به طور خودکار به قدرت کامل بر می گردند. این سیستم اجازه می دهد تا شارژرهای بیشتری بر روی یک سرویس الکتریکی موجود بدون ارتقاء شبکه گران قیمت نصب شود.

س: چه پروتکل های ارتباطی برای ادغام با شبکه های شارژ پشتیبانی می شوند؟

پاسخ: شارژرهای DC یکپارچه AMPPAL از OCPP 1.6J و OCPP 2.0.1 به عنوان پروتکل های ارتباطی اولیه برای مدیریت شبکه شارژ پشتیبانی می کنند. این به شارژرها اجازه می‌دهد تا بدون توسعه نرم‌افزار سفارشی به تمام سیستم‌های مدیریتی اصلی متصل شوند. این واحدها همچنین شامل Modbus TCP برای سیستم های مدیریت ساختمان و یکپارچه سازی کنترل صنعتی است. اتصال سلولی اترنت و 4G استاندارد است و Wi-Fi در مدل‌های 60 کیلووات و بالاتر در دسترس است. این رویکرد چند پروتکلی تضمین می کند که شارژر می تواند تقریباً در هر شبکه شارژ موجود یا پلت فرم مدیریت انرژی یکپارچه شود.

س: برای شارژر DC یکپارچه نصب شده در خارج از منزل چه تعمیر و نگهداری لازم است؟

پاسخ: نیازهای تعمیر و نگهداری نسبتاً کم است، اما توجه منظم عمر سرویس را افزایش می دهد و ایمنی را تضمین می کند. وظایف توصیه شده شامل بازرسی محفظه از نظر آسیب فیزیکی یا خوردگی هر سه ماه یکبار، تمیز کردن فیلترهای ورودی هوا هر شش ماه یکبار، و بررسی کابل شارژ و کانکتور برای سایش هر ماه است. مدار حفاظت از خطای زمین باید سالانه با استفاده از عملکرد تست داخلی آزمایش شود. فن های خنک کننده باید در طول هر بازدید از سرویس از نظر نویز یا لرزش غیرعادی بررسی شوند. بسیاری از این وظایف را می توان توسط کارکنان آموزش دیده مرکز انجام داد و AMPPAL چک لیست های دقیقی را برای هر مدل ارائه می دهد. برای اپراتورهایی که چندین سایت دارند، نظارت از راه دور از طریق AMPPAL Cloud می تواند مشکلات بالقوه را قبل از نیاز به مداخله در محل شناسایی کند.

س: آیا شارژرهای DC یکپارچه AMPPAL با همه برندهای خودروهای الکتریکی سازگار هستند؟

ج: بله. شارژرها از انواع کانکتورهای استاندارد صنعتی، عمدتاً CCS2 و CHAdeMO استفاده می‌کنند که با تمام مارک‌های اصلی EV فروخته شده در اروپا، آمریکای شمالی و آسیا سازگار هستند. فرآیند شارژ از استانداردهای IEC 61851 و ISO 15118 پیروی می کند و از قابلیت همکاری با خودروهای تولید کنندگان مختلف اطمینان می دهد. شارژرها برای تعیین ولتاژ، جریان و سرعت شارژ با هر وسیله نقلیه دست دادن های ارتباطی خودکار انجام می دهند. برای وسایل نقلیه با قابلیت شارژ و شارژ، اجرای ISO 15118 امکان احراز هویت و پرداخت خودکار را بدون کارت RFID یا برنامه های تلفن همراه فراهم می کند. این سازگاری گسترده، شارژرهای DC یکپارچه AMPPAL را برای مکان‌های شارژ عمومی که به ناوگان خودروهای مختلف خدمت می‌کنند، مناسب می‌کند.

س: طول عمر مورد انتظار شارژر DC یکپارچه AMPPAL در محیط های عمومی پرمصرف چقدر است؟

A: AMPPAL شارژرهای DC یکپارچه را برای عمر کاری حداقل ده سال در شرایط عملیاتی معمولی طراحی می کند که به عنوان حداکثر هشت ساعت شارژ فعال در روز در دمای متوسط ​​محیط 25 درجه سانتی گراد تعریف می شود. در محیط های عمومی پرمصرف که شارژرها ممکن است بیش از دوازده ساعت در روز کار کنند، طول عمر مورد انتظار بالای هفت سال باقی می ماند. اجزای حیاتی مانند ماژول های قدرت برای میانگین زمان بین خرابی های بیش از 100000 ساعت طراحی شده اند. محفظه و اجزای مکانیکی در برابر خوردگی و تخریب اشعه ماوراء بنفش آزمایش می شوند تا یکپارچگی ساختاری را در طول عمر کامل حفظ کنند. برای به حداکثر رساندن طول عمر، AMPPAL برنامه نگهداری سالانه و استفاده از قطعات یدکی AMPPAL را برای هر گونه تعمیرات توصیه می کند.

س: آیا می توان شارژرهای DC یکپارچه را روی زیرساخت های الکتریکی موجود بدون ارتقاء نصب کرد؟

پاسخ: در بسیاری از موارد، بله. عامل کلیدی ظرفیت موجود سرویس برق موجود و قدرت شارژ مورد نظر است. یک شارژر DC یکپارچه 30 کیلوواتی را اغلب می توان به یک تابلو برق تجاری استاندارد با قطع کننده سه فاز 63 A متصل کرد. برای مدل‌های با قدرت بالاتر، مدیریت بار پویا می‌تواند به شارژرهای متعدد اجازه دهد تا در محدوده یک سرویس موجود با کاهش خودکار قدرت شارژ در طول دوره‌های بار بالای سایت، کار کنند. با این حال، هر نصبی باید توسط یک مهندس برق واجد شرایط بررسی شود تا اطمینان حاصل شود که سرویس، کابل کشی و وسایل حفاظتی موجود کافی هستند. AMPPAL راهنماهای دقیق برنامه ریزی برق و پشتیبانی پیش از فروش را برای کمک به صاحبان سایت در تعیین امکان سنجی نصب بدون ارتقاء عمده ارائه می دهد.

س: چگونه پلت فرم AMPPAL Cloud عملکرد شارژرهای DC یکپارچه را بهبود می بخشد؟

پاسخ: AMPPAL Cloud یک داشبورد متمرکز برای نظارت و کنترل همه شارژرهای متصل از یک رابط وب فراهم می کند. اپراتورها می توانند وضعیت بلادرنگ، داده های جلسه شارژ، مصرف انرژی و هشدارهای خطا را مشاهده کنند. این پلتفرم از به‌روزرسانی‌های سیستم‌افزار از راه دور، تغییرات پیکربندی و دستورات راه‌اندازی مجدد پشتیبانی می‌کند و نیاز به بازدید از محل را کاهش می‌دهد. ویژگی‌های پیشرفته شامل پیکربندی قیمت‌گذاری پویا، مدیریت کاربر، و گزارش‌های دقیق انرژی برای گزارش‌دهی صورت‌حساب یا پایداری است. این پلتفرم همچنین شامل تجزیه و تحلیل تعمیر و نگهداری پیش‌بینی می‌شود که از داده‌های تاریخی برای شناسایی مؤلفه‌هایی استفاده می‌کند که احتمالاً در آینده نزدیک خراب می‌شوند. برای شبکه های بزرگ، کنترل دسترسی مبتنی بر نقش به اعضای تیم مختلف اجازه می دهد تا جنبه های مختلف عملیات، از تعمیر و نگهداری فنی گرفته تا پشتیبانی مشتری را مدیریت کنند. این پلتفرم بسته به الزامات امنیت داده های اپراتور، در گزینه های استقرار میزبانی ابری یا در محل موجود است.
