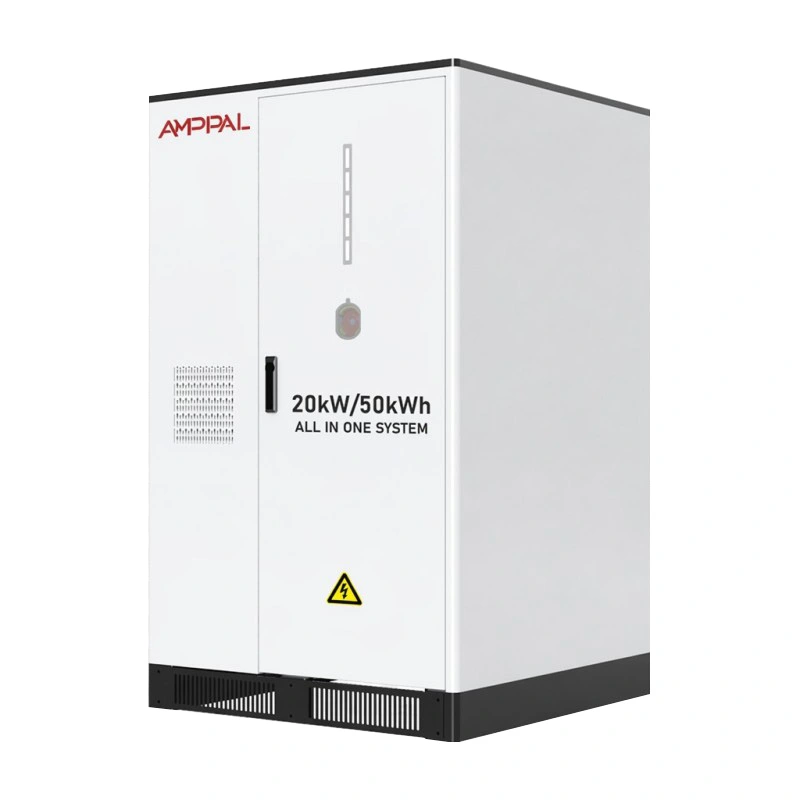

سیستم ذخیره‌سازی انرژی باتری 20–50 کیلوواتی یکپارچه برای کاربردهای تجاری و خورشیدی

یک کابینه به جای سه لیست تدارکات

یک پروژه ذخیره‌سازی خورشیدی به‌علاوه معمولاً به معنای سه فروشنده است: یک اینورتر PV، یک قفسه باتری و یک کنترل‌کننده که با هر دو صحبت می‌کند. هرکدام گارانتی خاص خود را دارند، مهندس راه اندازی خود و بازی سرزنش خود را در صورت عملکرد ضعیف سیستم دارند. این سیستم ذخیره انرژی باتری 20 تا 50 کیلوواتی برای کاربردهای تجاری و خورشیدی هر سه را در یک تحویل واحد جمع می کند.

مرحله اینورتر حداکثر 26 کیلووات DC را از آرایه پشت بام شما (39 کیلووات در مدل 30 کیلووات، 65 کیلووات در مدل 50 کیلووات) در ردیاب‌های MPPT 2/4 می‌پذیرد، بنابراین باتری بدون اینورتر هیبریدی جداگانه یا جعبه رشته‌ای اضافی از خورشید شارژ می‌شود.

داخل یک باتری 51.2 کیلووات ساعتی LFP است که از پنج بسته 10.24 کیلووات ساعتی ساخته شده است، به‌علاوه منطق کنترل محلی که خود مصرفی، جابجایی زمان استفاده و پشتیبان‌گیری شبکه را از همان صفحه اجرا می‌کند. برای سایتی که فقط می‌خواهد خود استفاده از خورشید و پوشش قطع برق را داشته باشد، این کوتاه‌ترین مسیر از سفارش تا صادرات است.

چرا رتبه ورودی خورشیدی مهم است

حداکثر 26 کیلووات ورودی PV در مدل 20 کیلووات به آرایه اجازه می دهد تا از رتبه اینورتر فراتر رود. MPPT به جای کاهش بازده در روز، مازاد را گیره می دهد.

2/4 راه MPPT: دو ردیاب به طور استاندارد، چهار ردیاب که سقف شما رو به آزیموت های مختلف است - یک طرف سایه دار طرف دیگر را متوقف نمی کند.

ولتاژ شبکه نامی 380 ولت AC با تحمل 50/60 هرتز ± 5 هرتز است، بنابراین همان کابینت بازارهای 50 هرتز و 60 هرتز را بدون نوع کارخانه ارائه می دهد.

با حداکثر راندمان 97 درصد و عمق تخلیه 90 درصد، مقدار بیشتری از هر کیلووات ساعت خورشیدی به جای اینکه در تبدیل از بین برود، به بار می رسد.

ارتباط از طریق CAN/RS485/WiFi نظارت محلی، دست دادن اینورتر و بازخوانی از راه دور را بدون خرید دروازه جداگانه پوشش می دهد.

ورودی AC پایین، چهار سیم سه فاز (3L+N+PE)، مسیر کابل را در داخل پایه نگه می دارد و مسیر را به تابلوی اصلی کوتاه می کند.

مشخصات فنی

جایی که یک کابینت 20 تا 50 کیلوواتی ارزش خود را به دست می آورد

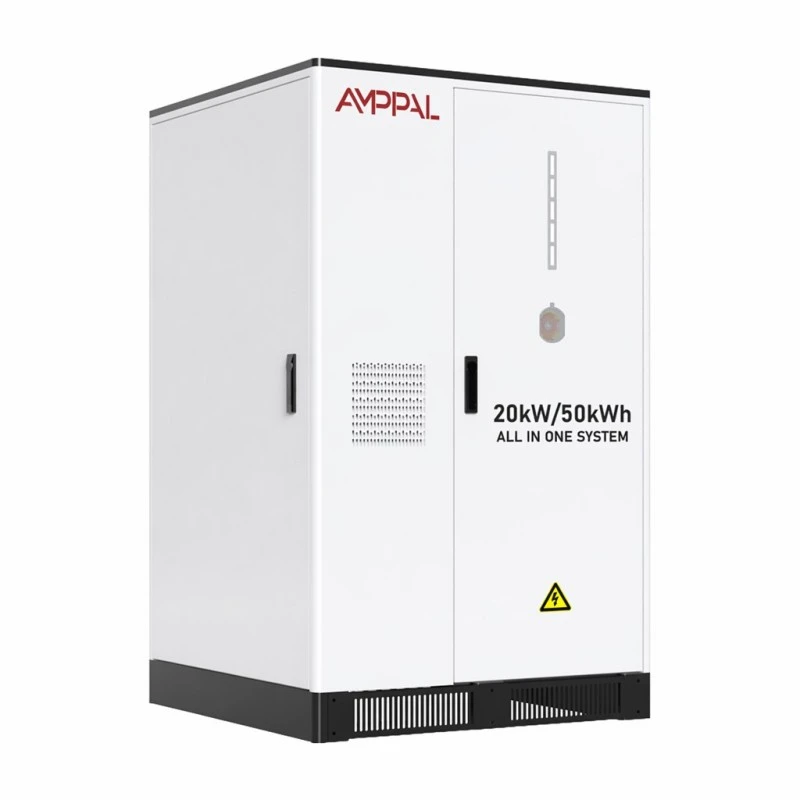

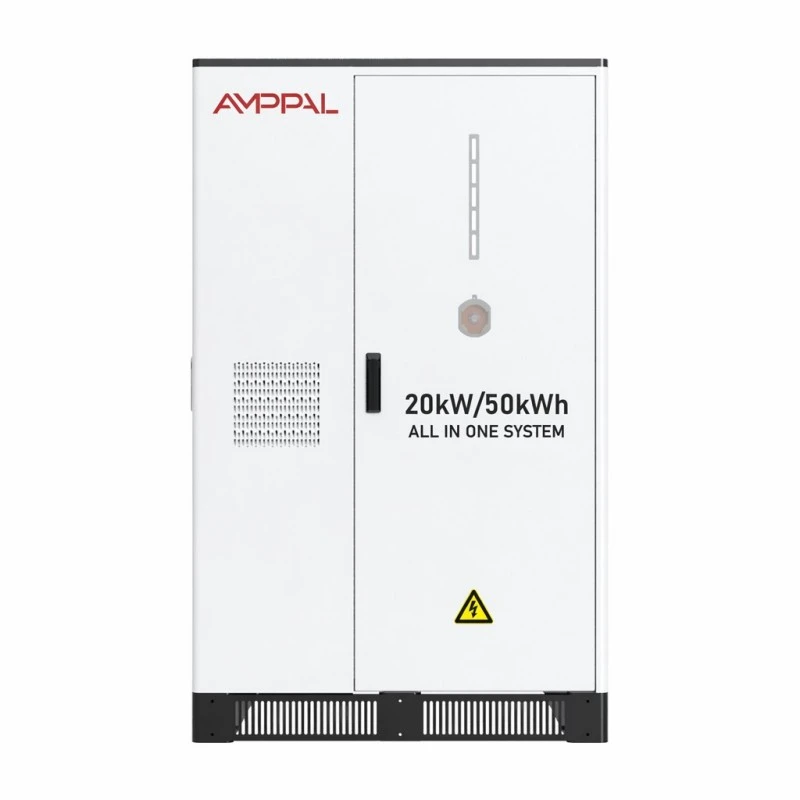

کارخانه‌های کوچک با اوج تولید خورشیدی و بعد از ظهر روی پشت‌بام: مدل ۲۰ کیلووات/۵۱.۲ کیلووات ساعت افزایش تقاضای ۲۰ کیلووات را برای تقریباً دو ساعت و نیم پوشش می‌دهد.

هتل‌ها و مهمان‌خانه‌ها دارای تهویه مطبوع با تعرفه زمان استفاده: شارژ یک شبه، تخلیه از طریق پنجره خنک‌کننده.

سایت های پردازش کشاورزی با کیفیت شبکه متناوب - کابینت از طریق افت ولتاژ در کنترل محلی بدون نرم افزار EMS خارجی عبور می کند.

زنجیره‌های خرده‌فروشی و کارگاه‌هایی که فضا را اجاره می‌کنند: یک کابینت به اتاق باتری اختصاصی نیاز ندارد، فقط به یک پد بتنی مسطح و دسترسی کابل نیاز دارد.

محوطه های جلویی EV با بارهای شارژ متوسط: 2-4 شارژر کند را از اتصال ضعیف شبکه بدون ارتقاء ترانسفورماتور بافر کنید.

چگونه توپولوژی ترکیبی در روز اجرا می شود

در صبح، ردیاب های MPPT ابتدا انرژی خورشیدی را به بار ساختمان وارد می کنند. مازاد به باتری می رود تا زمانی که به سقف برنامه ریزی شده SOC برسد، معمولاً 90-100٪ بسته به طرح تعرفه شما.

هنگامی که بار از انرژی خورشیدی به علاوه باتری فراتر رود، شبکه تعادل را به طور یکپارچه پوشش می دهد - یک مرحله تبدیل، نه دو جعبه که روی یک اتوبوس مذاکره می کنند.

در شب، باتری در ساعات اوج تعرفه تخلیه می شود و EMS یک SOC کف را برای پشتیبان گیری از شبکه رزرو می کند. از آنجایی که کنترل‌کننده محلی برنامه را نگه می‌دارد، اتصال اینترنت از دست رفته منطق تغییر را متوقف نمی‌کند - فقط داشبورد از راه دور را متوقف می‌کند.

فایل ایمنی حاوی چه چیزی است

حفاظت در برابر آتش آئروسل در سطح PACK و آئروسل مجدداً در سطح کابینت است - دو مرحله مستقل با هدف دو مکان مختلف که یک رویداد حرارتی می تواند شروع شود.

سلول های LFP 3.2V/100Ah CE و RoHS را در سطح بسته حمل می کنند و تجهیزات کامل با اسناد UN38.3 و MSDS برای گمرک و بیمه ارسال می شود.

خنک کننده هوشمند هوا، پنج بسته را در یک باند دمایی باریک نگه می دارد. منحنی فن به جای اینکه در تمام طول روز با سرعت کامل کار کند از دمای سلول پیروی می کند.

محفظه IP54 مناسب موقعیت های سایبان در فضای باز و اتاق های گیاهی سرپوشیده است. محفظه برق از محل باتری در داخل کابینت جدا می شود.

عمر چرخه بیش از 6000 بار در دمای 0.5 درجه سانتیگراد و 25 درجه سانتیگراد با حداقل 80 درصد حفظ انرژی بیان شده است - یک چرخه کامل در هر روز کاری تقریباً بیست سال قبل از رسیدن به آستانه است.

پنجره محیط 0 درجه سانتی گراد تا 50+ درجه سانتی گراد با رطوبت 0-95٪ RH و ارتفاع 2000 متر است (در بالا). بیشتر اتاق های گیاهی که گرم نشده اند در داخل آن قرار دارند.

نحوه ساخت کابینت 850 کیلوگرمی در Yueqing

1. ورودی سلول - سلول های LFP ورودی برای ظرفیت و مقاومت داخلی قبل از شروع مونتاژ بسته، نمونه برداری دسته ای می شوند.

2. مونتاژ بسته - بسته های 102.4 ولت / 10.24 کیلووات ساعت جوش داده شده، سیم کشی شده و با بسته BMS نصب شده با عایق تست شده اند.

3. ساخت کابینت - ورق فولادی برش CNC، خم شده و جوش داده می شود، سپس در همان خطی که برای محصولات شارژ استفاده می شود، پیش درمان شده و با پودر پوشش داده می شود.

4. یکپارچه سازی اینورتر - مرحله PV، مرحله DC باتری و پایانه های AC با کنترل کننده محلی به یک باس سیم کشی می شوند.

5. تناسب آتش و حرارت - ژنراتورهای آئروسل، مجاری هوا و سنسورهای دما نصب شده و از نظر عملکرد بررسی می شوند.

6. راه اندازی - هر کابینت با ولتاژ و دمای ثبت شده در سطح بسته، شارژ و تخلیه کامل 0.5 درجه سانتیگراد را تکمیل می کند.

7. شبیه سازی شبکه - انتقال های روی شبکه و خارج از شبکه قبل از انتشار در برابر یک منبع AC قابل برنامه ریزی تأیید می شوند.

8. بسته بندی - کابینت به یک پالت تقویت شده با نشانگر ضربه پیچ می شود، پیچیده شده و برای بارگیری ظرف آماده می شود.

انتخاب بین 20، 30 و 50 کیلو وات

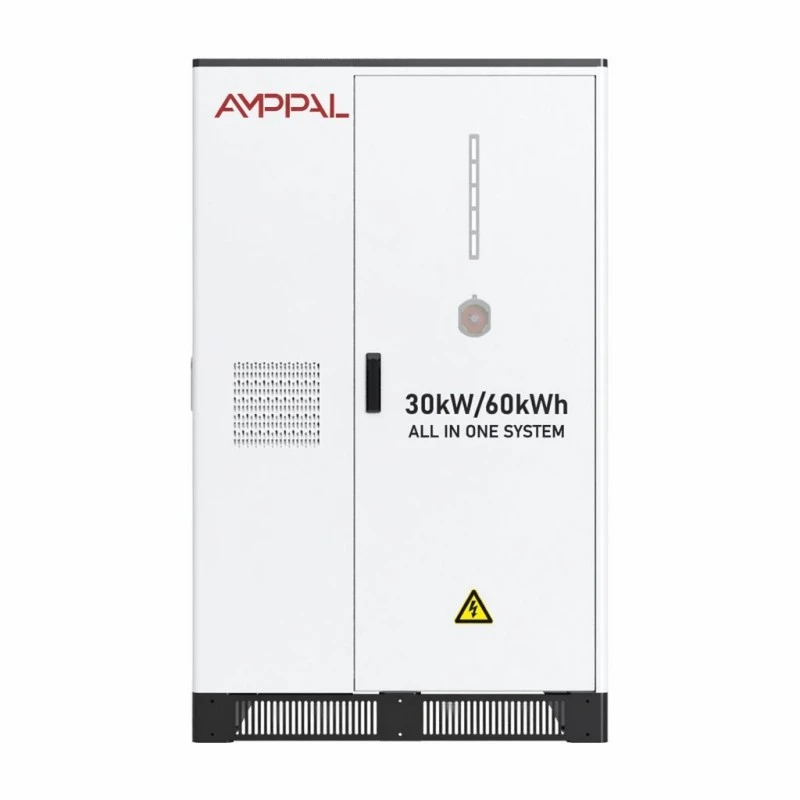

مدل را با بدترین حالت واردات خود مطابقت دهید، نه میانگین خود را. تقاضای نیم ساعتی را که واقعاً صورت حساب شما را هدایت می کند، اندازه گیری کنید: مدل 20 کیلووات تا 20 کیلووات بار از باتری، مدل 30 کیلووات 30 کیلووات و مدل 50 کیلووات 50 کیلووات بار را حمل می کند. انرژی به ترتیب: 51.2، 61.44 و 107 کیلووات ساعت است.

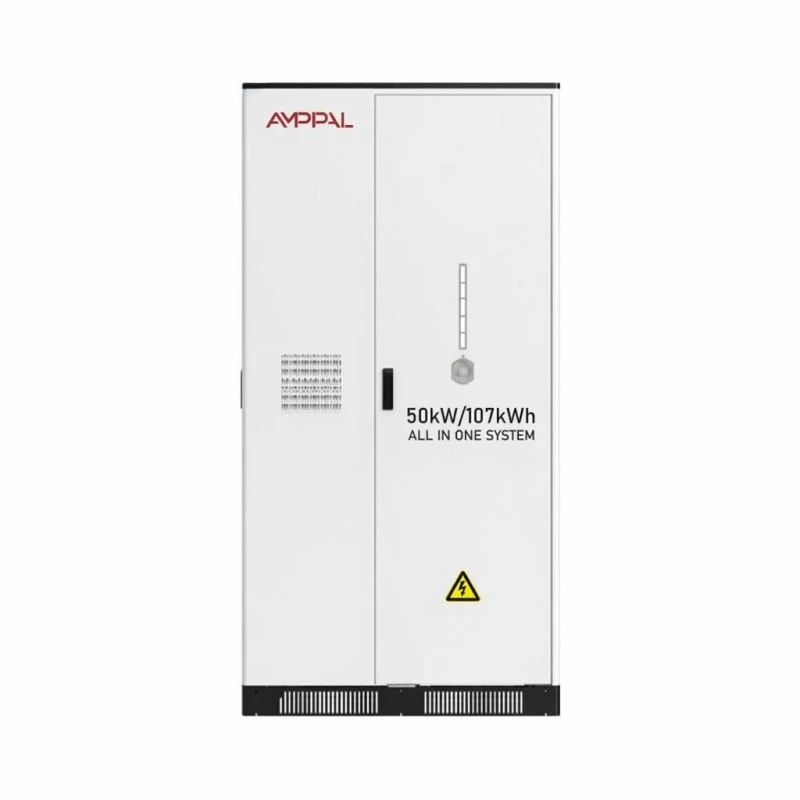

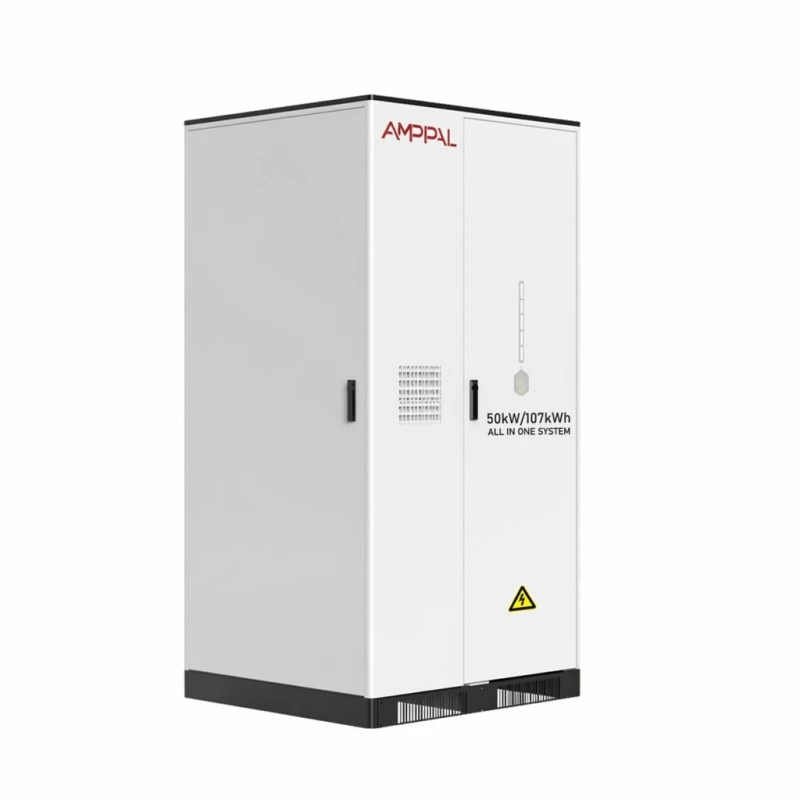

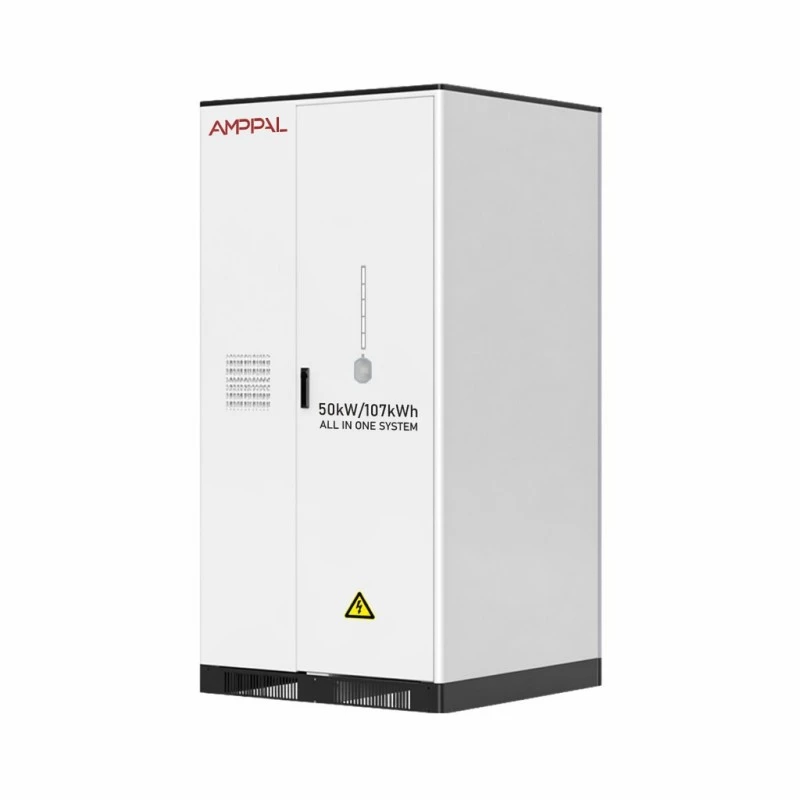

کابینت 50 کیلووات از نظر فیزیکی متفاوت است - 1100*1205*2200 میلی‌متر و 1200 کیلوگرم در مقابل 1000*1106*1640 میلی‌متر و 850 کیلوگرم برای دو مدل کوچکتر - بنابراین قبل از انجام کار، عرض درب، بارگذاری کف و دسترسی به جرثقیل را بررسی کنید.

اگر سایت شما مشکل واردات شبکه و عدم گسترش زمان استفاده ندارد، این کابینت احتمالاً هزینه اشتباهی است. از طریق خود مصرفی و تغییر تعرفه بازپرداخت می کند. بدون آنها، باتری یک دارایی پارک شده است. قبل از اینکه سفارش شما را بگیریم این را به شما می گوییم.

مقایسه قیمت ها در بین تامین کنندگان

بپرسید که آیا بازده ذکر شده در سطح سیستم است یا فقط اینورتر. ما حداکثر 97٪ است که در مرز کابینت از جمله بارهای کمکی اندازه گیری می شود.

بپرسید که آیا حفاظت در برابر آتش هم سطح بسته و هم سطح کابینت را پوشش می‌دهد - یک نقل قول با آئروسل کابینت فقط بسته‌ها را بدون محافظت می‌گذارد.

بپرسید سقف ورودی MPPT چیست. یک "هیبرید 20 کیلوواتی" که تنها 15 کیلووات PV را می پذیرد، شما را مجبور می کند بعداً یک اینورتر دوم بخرید.

در مورد EMS بپرسید: آیا کنترل کننده محلی می تواند بدون ابر اجرا شود؟ مال ما این کار را می کند، که در بازارهایی با اتصال ضعیف اهمیت دارد.

شرایط تجاری: 25-35 روز کاری برای مدل های استاندارد، گارانتی پنج ساله در کابینت کامل، MOQ یک واحد برای سفارشات ارزیابی.

ارسال کابینت تک تکه

مدل های 20 کیلووات و 30 کیلووات 1000 * 1106 * 1640 میلی متر هستند و وزن آنها 850-950 کیلوگرم است. مدل 50 کیلووات 1100 * 1205 * 2200 میلی متر در 1200 کیلوگرم است. هر کدام روی یک پالت فولادی تقویت‌شده با جیب‌های لیفتراک حمل می‌شوند و برای یک کامیون دم بالابر در مقصد آماده می‌شوند.

یک واحد تقریباً یک سوم کانتینر 20 فوتی را می گیرد. دو تا به راحتی با مهاربندی جا می شوند. از آنجا که باتری نصب شده است، محموله به عنوان کالاهای خطرناک UN3480 طبقه بندی می شود - ما گزارش UN38.3 و MSDS را آماده می کنیم، و شما باید تقریباً یک هفته بیشتر برای رزرو کالاهای خطرناک در بندر بودجه اختصاص دهید.

شرایط به صورت استاندارد FOB Ningbo یا شانگهای هستند، CIF در صورت درخواست در دسترس است. برای حمل و نقل هوایی تک واحدی، وزن و کلاس باتری آن را غیراقتصادی می کند. حمل و نقل دریایی یا زمینی مسیر عملی است.

گارانتی، تخریب و تعویض بسته

گارانتی پنج ساله برای کابینت کامل - بسته‌ها، استیج اینورتر، فن‌های حرارتی و کنترل‌کننده محلی - نه فقط باتری.

ظرفیت برای نگهداری حداقل 80 درصد از انرژی نامی در پنج سال اول تحت چرخه معمولی 0.5 درجه سانتیگراد تضمین شده است. تخریب فراتر از آن تحت همین شرایط پوشش داده می شود.

بسته‌ها ماژول‌های قابل تعویض هستند: بسته‌های ناموفق در چند ساعت بدون بازگرداندن کل کابینت تعویض می‌شوند و BMS با راه‌اندازی مجدد به‌طور خودکار تعادل برقرار می‌کند.

خدمات سالانه شامل تمیز کردن فیلتر، بررسی گشتاور ترمینال، بازرسی فن و اجرای تایید ظرفیت می شود. تشخیص از راه دور ما می تواند ابتدا یک بسته ضعیف را علامت گذاری کند.

بسته های یدکی و تابلوهای کنترل در انبار نگهداری می شوند و ظرف 5-7 روز کاری ارسال می شوند. گارانتی تمدید شده به هشت یا ده سال در زمان سفارش قیمت گذاری می شود.

اشتباهات نصب که تکرار می شوند

اشتباه: با فرض اینکه خروجی 380 ولت مستقیماً تجهیزات تک فاز را تغذیه می کند. سمت راست: کابینت سه فاز است. بار را بر روی L1/L2/L3 تقسیم کنید و خنثی را بر اساس کد محلی متصل نگه دارید.

اشتباه: نصب آن بر روی یک کف چوبی یا سطح نازک. راست: وزن 850-1200 کیلوگرمی به یک پد بتنی یا کف تقویت شده برای بار نقطه ای نیاز دارد.

اشتباه: اجرای رشته های PV با جهت گیری های مختلط در یک ردیاب با انتظار خروجی کامل. راست: از پیکربندی MPPT 4 طرفه استفاده کنید و هر آزیموت را ردیاب مخصوص به خود اختصاص دهید.

اشتباه: ذخیره کردن باتری در زیر 20- درجه سانتیگراد یا شارژ کردن بالای 50 درجه سانتیگراد. راست: به پنجره دمای ذخیره سازی 20- تا 60+ درجه سانتی گراد و رطوبت عملیاتی 0-95% RH توجه کنید.

اشتباه: مدفون کردن ورودی کابل پایین در آب یا زباله. سمت راست: پایه را روشن نگه دارید - ورودی AC پایین (3L+N+PE) فرض می‌کند که ناحیه غده در دسترس باقی می‌ماند.

آنچه نصاب ها و مالکان گزارش می دهند

یک کارگاه پوشاک در داکا، بنگلادش، در اوایل سال 2025، یک مدل 30 کیلوواتی را پشت سقفی با قدرت 40 کیلووات بر ثانیه قرار داد. مالک گزارش داد که ساعات کار دیزل ژنراتور از روزانه به چند ماه کاهش یافته است، و نصاب خاطرنشان کرد که MPPT یکپارچه باعث صرفه جویی در راه اندازی یک هفته آنها در مقایسه با تجهیزات جداگانه می شود - اگرچه آنها آرزو می کردند که آنتن وای فای سقف فلزی آنها طولانی تر باشد.

یک اپراتور سوپرمارکت در صوفیه، بلغارستان، یک واحد 20 کیلوواتی را در برابر تعرفه شب/روز اجرا می کند. مدیر تأسیسات آنها تأیید کرد که کابینه تقریباً یک سوم از دلتای برق ماهانه خود را پرداخت می کند و شکایتی را اضافه کرد: فن در اتاق فروشگاه مجاور شنیده می شود، بنابراین آنها آن را به محل بارگیری منتقل کردند.

یک انبار تامین معدن در لیما، پرو، مدل 50 کیلوواتی را برای پشتیبان پس از قطع‌های مکرر شبکه خریداری کرد. مهندس برق آن‌ها سرعت انتقال روشن/خارج از شبکه را ستایش کرد، اما خواستار زنگ محلی بلندتر شد - LED پانل به تنهایی در شیفت شب به راحتی از دست می‌رفت.

سوالات متداول

س: آیا می توان آن را صرفاً از طریق خورشیدی بدون شبکه شارژ کرد؟

A: بله، در حالت خارج از شبکه. MPPT PV را به باتری و بار هدایت می کند، با شبکه فقط برای پشتیبان.

س: سقف برای مدل 20 کیلووات چقدر است؟

پاسخ: حدود 4 کیلووات بر هر 20 متر مربع سقف خوب، بنابراین 26 کیلووات ورودی PV تقریباً 130 متر مربع پانل است.

س: در هنگام قطع شبکه چه اتفاقی می افتد؟

A: کابینت به طور خودکار به حالت خارج از شبکه منتقل می شود. SOC ذخیره ای که در EMS تنظیم می کنید، مدت زمان کار ساختمان را مشخص می کند.

س: بسته ها چقدر دوام می آورند؟

A: بیش از 6000 چرخه در دمای 0.5 درجه سانتیگراد و 25 درجه سانتیگراد تا 80٪ نگهداری - حدود بیست سال در یک چرخه در روز کاری، کمتر اگر چرخه سخت تر انجام شود.

س: آیا اینورتر به طور جداگانه قابل تعویض است؟

پاسخ: بله، مرحله و بسته های اینورتر ماژول های مستقلی هستند که بدون بازگرداندن کابینت به کارخانه قابل تعمیر هستند.

س: بازده رفت و برگشت چقدر است؟

A: حداکثر 97٪ در سطح کابینت با 90٪ عمق تخلیه - ذخیره 10٪ DOD همچنین عمر چرخه را افزایش می دهد.

س: آیا به اتاق باتری نیاز داریم؟

A: شماره IP54 و سیستم اطفاء حریق داخلی اجازه نصب در اتاق گیاه یا سرپوشیده در فضای باز را روی یک پد بتنی می دهد.

س: زمان تحویل چقدر است؟

A: 25-35 روز کاری برای مدل های استاندارد 20/30/50kW. ولتاژهای سفارشی زمان را اضافه می کنند.
