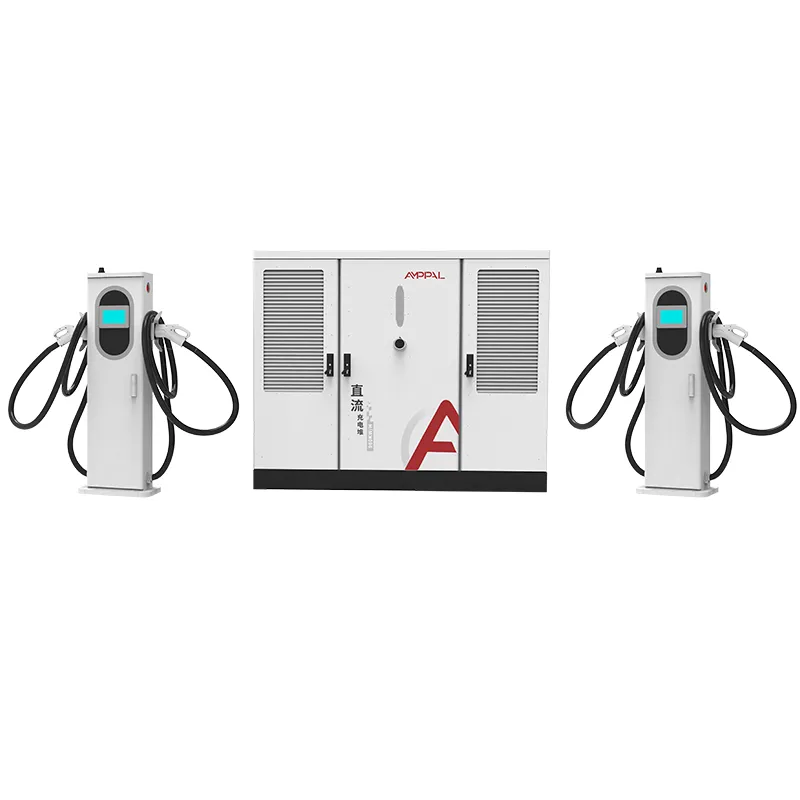

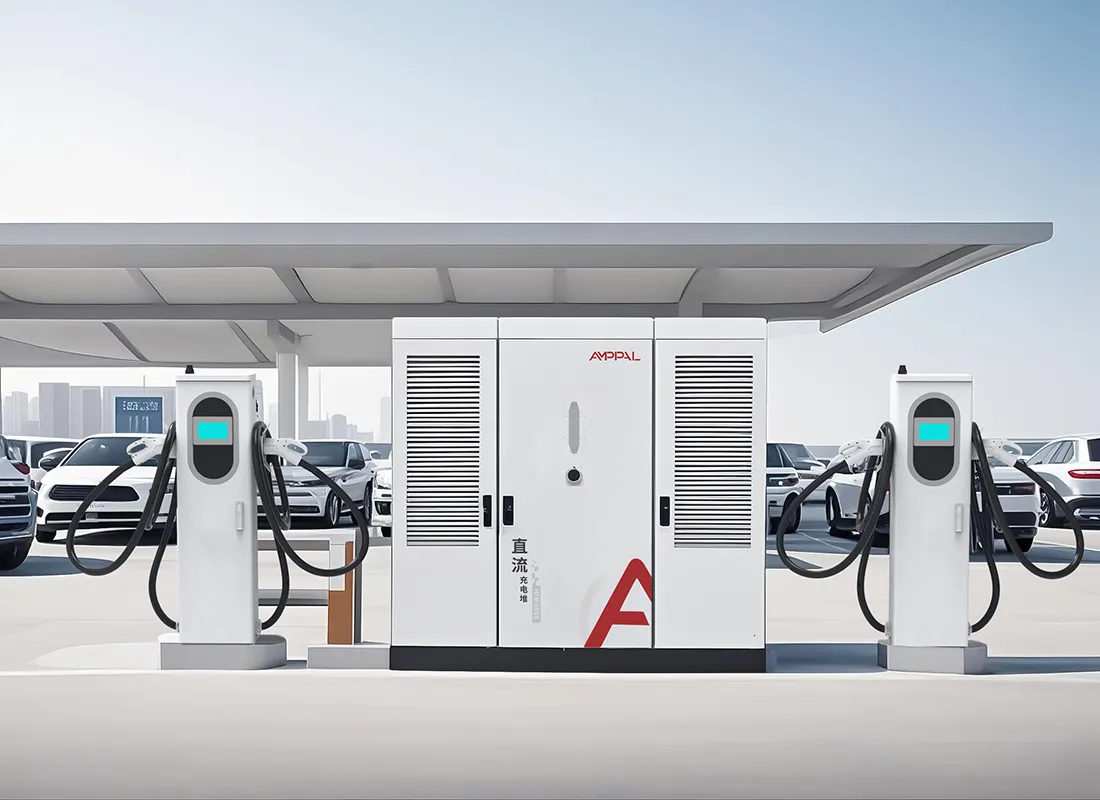

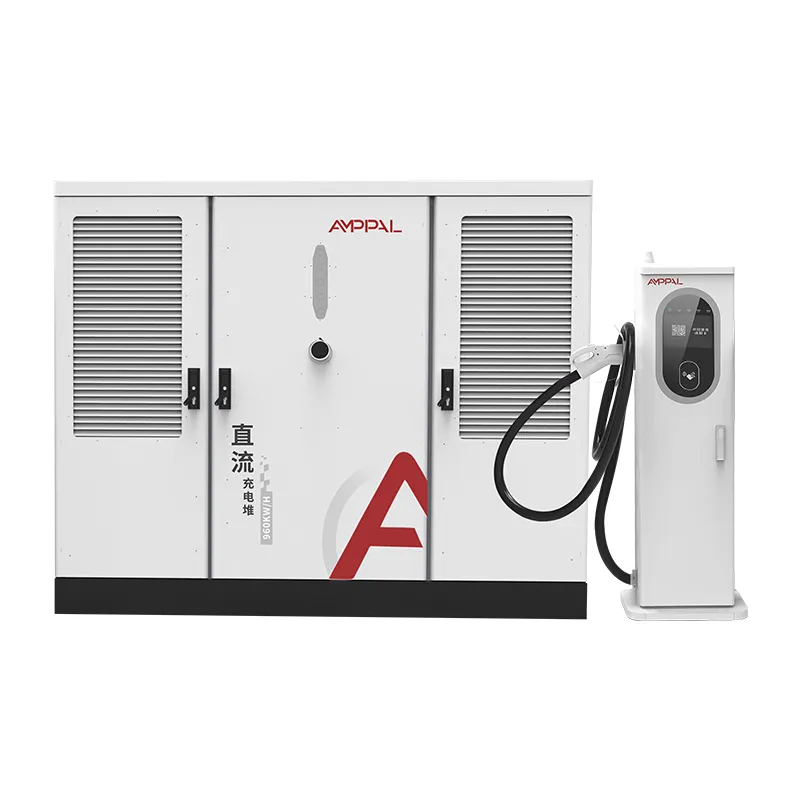

شارژر 720 کیلوواتی اسپلیت نوع فوق سریع EV برای ناوگان خودروهای برقی سنگین

مقیاس بندی از 2 تا 16 اسلحه در یک کابینت

یک سایت شارژ شرط بندی است روی عددی که هیچ کس نمی داند: چند خودرو در سال سوم نمایش داده می شوند. سری AF-DC-720 به گونه ای ساخته شده است که این شرط بندی را با زیبایی از دست بدهد.

کابینت روی 720 کیلو وات ثابت است، اما تعداد خروجی یک شماره گیری است، نه یک تصمیم. دو یا شانزده پایانه، آنها به یک کابینت پیچ می‌شوند، یک منبع تغذیه مشترک دارند، و به یک باطن OCPP گزارش می‌دهند. از جایی که ترافیک نامطمئن است شروع می کنید و جایی که ثابت شده است گسترش می دهید.

این صفحه از طریق مسیر گسترش، رفتار صف در تعداد اسلحه‌های مختلف، و ریتم سرمایه‌گذاری مرحله‌ای که برای بودجه‌های ایستگاه واقعی کار می‌کند، می‌گذرد.

الگویی که در بیش از 40 کشور صادراتی مشاهده می‌کنیم ثابت است: اپراتورهایی که پایانه‌های خود را فاز می‌دهند، اپراتورهایی را که اندازه نهایی را در روز اول حدس می‌زنند، شکست می‌دهند.

چرا تعداد تفنگ تجربه مشتری را تعریف می کند؟

اوج قدرت پروژه را می فروشد. تعداد اسلحه تعیین می کند که آیا رانندگان برمی گردند یا خیر. رابطه بین آنها شایسته نگاه دقیق تر است.

اسلحه بیشتر به معنای انتظار کوتاه تر است حتی زمانی که استخر 720 کیلووات تغییری نکرده باشد، زیرا قدرت در هر جلسه قبل از اینکه راننده دور شود کاهش می یابد.

یک سایت 16 تفنگی با 720 کیلووات به هر جلسه فعال به طور متوسط ​​حدود 45 کیلووات می دهد که برای شارژ آهسته اما کامل کافی است. یک سایت 4 تفنگی 180 کیلووات به هر ماشین می دهد.

ریاضیات در صف ساده است: با 16 اسلحه و یک جلسه متوسط ​​15 دقیقه ای، سایت تقریباً 60 وسیله نقلیه در ساعت را با استفاده کامل پاک می کند.

محفظه‌های سریع و آهسته می‌توانند همزمان وجود داشته باشند: پایانه‌های خنک‌کننده مایع ۶۰۰ آمپر را به کامیون‌ها و ۲۵۰ آمپری خنک‌کننده هوا را به خودروهای یک کابینت اختصاص دهید.

پایانه‌ها را می‌توان به صورت دسته‌ای اجرا کرد، بنابراین همان کابینه 4 اسلحه را در این سه ماهه و 8 اسلحه را بدون اتاق برق دوم ارائه می‌کند.

کنترل OCPP از راه دور به شما امکان می‌دهد در ساعات اوج شبکه برق اسلحه را ببندید و آن را در شب بلند کنید، که بدون تغییر سخت افزار، تجربه را تغییر می‌دهد.

مشخصات فنی

سناریوهای برنامه ریزی برای ایستگاه های 720 کیلووات

سایت‌های بزرگراه گرین‌فیلد با 4 تفنگ باز می‌شوند و هر شش ماه با افزایش ترافیک، 4 اسلحه دیگر اضافه می‌شود.

مراکز شهری که در آن صاحبخانه اکنون به کابینه فضایی اختصاص می‌دهد و موقعیت‌های پایانه به‌عنوان ثبت‌نام مستاجران.

هیبریدهای Depot-plus-public: 2 جایگاه خنک کننده مایع سنگین برای ناوگان، 6 جایگاه هوا خنک برای عموم، همه در یک کابینت.

شارژ موقت یا رویداد که در آن یک پیکربندی 16 ترمینال برای یک فصل نصب شده و تا حدی بعد از آن حذف شده است.

مناقصه های چند مرحله ای که در آن شرکت برق 720 کیلووات ظرفیت را یک بار تایید می کند و اپراتور سخت افزار را فازبندی می کند.

منطق اشتراک برق در 2 تا 16 پریز

کنترلر 720 کیلووات را به عنوان یک استخر و هر ترمینال را به عنوان یک شیر در نظر می گیرد. هنگامی که یک جلسه شروع می شود، استخر درخواست خود را در برابر آنچه رایگان است بررسی می کند و قدرت می دهد. جلساتی که از قبل اجرا می شوند قطع نمی شوند، آنها به سادگی می بینند که استخر در اطراف آنها کوچک می شود.

در 16 جلسه فعال، هر خودرو تقریباً 45 کیلووات انرژی دریافت می کند، که هنوز یک EV متوسط ​​را از 20٪ به 80٪ در حدود یک ساعت جابجا می کند. در 4 جلسه فعال، هر خودرو می‌تواند تا 180 کیلووات برق بکشد و اگر هیچ چیز دیگری شارژ نشود، یک وسیله نقلیه می‌تواند 720 کیلووات کامل را مصرف کند.

تنظیم اولویت در OCPP به اپراتور اجازه می‌دهد از محفظه‌های ناوگان محافظت کند: یک انبار می‌تواند پایانه‌های عمومی را با توان 30 کیلووات ببندد در حالی که 600 آمپر را برای کامیون‌های خود تضمین می‌کند. همه اینها پیکربندی است، نه مهندسی.

درخواست ولتاژ نیز مهم است. محدوده خروجی 300-1000VDC اتومبیل‌های کلاس 400 ولت و کامیون‌های کلاس 800 ولت در یک اتوبوس را پوشش می‌دهد، بنابراین هیچ تفنگی توسط معماری سرگردان نمی‌شود.

تست انطباق و تضمین کیفیت

اگر گواهینامه پیکربندی شما را پوشش ندهد، انعطاف پذیری گسترش معنایی ندارد، بنابراین هر ترکیبی به عنوان یک سیستم آزمایش می شود.

فهرست UL 2202-2022 و UL 2231-2 برای کابینت با 2 تا 16 خروجی اعمال می شود، نه فقط یک پیکربندی مرجع.

تست محفظه IP54 کابینت و پایانه ها را پوشش می دهد. نمونه ها با جت آب و گرد و غبار بر اساس برنامه لیست آزمایش شده اند.

ضریب توان در بار کامل در هر کابینت اندازه گیری می شود و قبل از انتشار باید ≥0.99 باشد.

سوزاندن 48 ساعته هر واحد را در چرخه‌های بار جزئی، بار کامل و بدون بار اجرا می‌کند، با داده‌های ثبت شده در هر شماره سریال.

گیت های کیفی کارخانه شامل ممیزی گشتاور، بررسی مسیریابی کابل و آزمایش نهایی درج کانکتور در هر تفنگ است.

در داخل کارخانه ما: جوشکاری ربات تا آزمایش نهایی

مرحله 1. پانچ CNC و برش لیزری محفظه ها را از سیم پیچ های فولادی پوشش داده شده شکل می دهند.

مرحله 2. روبات های جوشکاری FANUC قاب ها را مونتاژ می کنند. ترمزهای فشاری TRUMPF پانل های بیرونی را تا می کنند.

مرحله 3. پوشش پودری و پخت در اجاق به پایان با درجه IP54 دوام می دهد.

مرحله 4. سیم کشی AC قطع کننده ها و توزیع در خط AC اتفاق می افتد. مونتاژ ماژول DC به طور جداگانه انجام می شود.

مرحله 5. کنترل کننده تخصیص با پیکربندی OCPP مشتری و تعداد ترمینال فلش می شود.

مرحله 6. آزمایش بار کامل 720 کیلووات کارایی، ضریب توان و ریپل خروجی را تأیید می کند.

مرحله 7. واحدها سوزاندن 48 ساعته را اجرا می کنند. هر گونه خطا باعث ایجاد دوباره کاری و چرخه آزمایش تازه می شود.

مرحله 8. بازرسی نهایی و جعبه بندی. ظرفیت سالانه کارخانه بیش از یک میلیون واحد است و تحویل سال 2024 از یک میلیون گذشت.

راهنمای اندازه: تفنگ، قدرت، و رفتار صف

با صفی که قبول خواهید کرد شروع کنید. اگر 10 دقیقه انتظار محدودیت باشد، یک ایستگاه تقریباً به یک تفنگ به ازای هر 12 وسیله نقلیه در ساعت اوج تقاضا نیاز دارد. این قانون سرانگشتی یک میدان شلوغ بزرگراه را با 8 تا 16 اسلحه و یک شهر کوچک را با 2 تا 4 قرار می دهد.

سپس قدرت هر تفنگ را بررسی کنید. کمتر از میانگین 40 کیلووات، جلسات از یک ساعت گذشته است و رانندگان آن را ترک می کنند. اگر پیش بینی شما میانگین توان را کمتر از 40 کیلو وات می کند، پاسخ این است که تعداد اسلحه کمتر باشد، نه بیشتر.

برای سایتی با ظرفیت 720 کیلووات و حجم روزانه 20 خودرو 16 اسلحه نخرید. کابینت آن را پشتیبانی می کند، اما مدل صف به آن نیازی ندارد و سرمایه گذاری ترمینال بیکار می نشیند. از 4 شروع کنید، به 8 برسید، داده ها را تماشا کنید.

یک نکته صادقانه: اگر سایت شما هرگز از 4 اسلحه تجاوز نمی کند و هرگز کامیون را نمی بیند، یک واحد یکپارچه در کلاس قدرت پایین تر پاسخ ارزان تری است. انعطاف پذیری معماری اسپلیت بهایی دارد و نباید آن را برای یک گوشه پرداخت کنید.

چرا اپراتورهای سایت AMPPAL را برای رشد انتخاب می کنند

پایانه‌ها به صورت دسته‌ای در مقابل یک کابینت سفارش داده می‌شوند، بنابراین توسعه دوم هزینه حمل و نقل پایانی دارد، نه نصب الکتریکی جدید.

تحویل 15-20 روز کاری پس از تایید ترسیم، و MOQ یک ظرف، که مناسب عرضه های مرحله ای است.

نام تجاری OEM/ODM، طول کابل های سفارشی، و ترکیب اتصال دهنده ها در هر دسته، بنابراین هر توسعه می تواند بازار را دنبال کند.

UL 2202-2022 و UL 2231-2 ذکر شده؛ CE، CB، و TUV برای مناطق دیگر.

تولیدکننده ای که در سال 2014 تأسیس شد با بیش از 260 کارمند و بیش از 40 کشور صادرکننده، به علاوه 200+ ایستگاه که خودمان کار می کنیم.

جعبه، بارگیری کانتینر و اسناد

کابینت در یک جعبه چوبی با قاب فولادی با گیره های بالابر قرار داده شده است. پایانه ها با کابل های کویل دار و کانکتورها به صورت پالت بندی شده اند. طرح‌های بارگیری به ازای هر سفارش ترسیم می‌شوند، بنابراین یک کانتینر مکعبی 40 فوتی کابینت را به همراه دسته پایانه‌ای که واقعاً سفارش داده‌اید، می‌برد.

شرایط FOB Ningbo یا CIF به مقصد است. مجموعه اسناد، فاکتور، لیست بسته بندی، بارنامه، و گزارش های آزمایش UL، ظرف 3 روز کاری پس از کشتی، دفتر ما را ترک می کند.

برای پروژه‌های مرحله‌ای، می‌توانیم محموله‌ها را تقسیم کنیم، ابتدا کابینت و دسته‌های ترمینال بعدی را با مدارک جداگانه هر بار ارسال کنیم.

پشتیبانی پس از فروش و خدمات میدانی

دو سال ضمانت استاندارد برای کابینت، پایانه ها، ماژول ها و کنترلر.

پایانه های یدکی و ماژول های برق موجود در انبار؛ تبادل کشتی برای خرابی گارانتی ظرف 5 روز کاری.

عیب‌یابی OCPP از راه دور برای تنظیمات صف، سرپوش‌های برق، و گزارش‌های خطا، بدون مراجعه تکنسین.

راهنمایی راه اندازی برای هر دسته توسعه، از جمله چک لیست برای افزودن اسلحه به کابینت در حال اجرا.

به‌روزرسانی‌های میان‌افزار و قالب‌های پیکربندی با هر مشتری به اشتراک گذاشته می‌شود، بنابراین پایانه‌های جدید به‌طور خودکار به استخر می‌پیوندند.

نکات استفاده برای تنظیمات چند تفنگ

اشتباه: اضافه کردن پایانه‌های فراتر از 16 پریز رتبه‌بندی شده. راست: در 16 توقف کنید و وقتی صف خواستار کابینه دوم شد، سفارش دهید.

اشتباه: تنظیم هر تفنگ روی حداکثر قدرت در باطن OCPP. راست: درپوش های هر ترمینال را پیکربندی کنید تا استخر با یک غرفه تمام نشود.

اشتباه: ترمینال‌های بلااستفاده را در زمستان برق می‌گذاریم. راست: از حالت آماده به کار در هر پریز برای کاهش تلفات بیکار استفاده کنید.

اشتباه: مخلوط کردن مناطق 50 هرتز و 60 هرتز در یک فیدر مشترک. راست: قبل از نصب، تأیید کنید که ورودی سایت با AC480V ± 10٪ در 50/60 هرتز مطابقت دارد.

اشتباه است: با افزایش تعداد اسلحه، تمیز کردن فیلتر سه ماهه در پایانه های هوا خنک را حذف نکنید. درست: تعمیر و نگهداری ترمینال را در یک برنامه زمانی قرار دهید که با تعداد پریزها مقیاس شود.

آنچه اپراتورهای ایستگاه بعد از شش ماه می گویند

یک اپراتور بزرگراه در تگزاس، ایالات متحده با 6 اسلحه روی کابینت 720 کیلووات افتتاح شد و پس از پنج ماه به 12 تفنگ افزایش یافت. گزارش او: دسته دوم ترمینال در دو روز آنلاین شد و کابینه در طول توسعه هرگز نیازی به باز شدن نداشت.

یک مدیر انبار اتوبوس در باکو، آذربایجان، 16 اسلحه را در یک کابینت اجرا می کند و فقط از اینکه داشبورد OCPP تاریخچه جلسات هر تفنگ را به اندازه کافی برای گزارش های ماهانه خود نشان نمی دهد، شکایت دارد. خود سخت افزار 99.2% آپتایم ثبت کرده است.

یک توسعه‌دهنده مرکز خرید در دبی، امارات متحده عربی با 4 اسلحه با قدرت 720 کیلووات شروع به کار کرد و صف را قابل کنترل توصیف می‌کند، اما اعتراف می‌کند که تعداد راننده‌ها را در زمان اوج شبانه روز دست کم گرفته است و به جای فشار دادن همه 16 اسلحه در این مکان، کابینه دوم را برنامه‌ریزی می‌کند.

پرسش‌های متداول: مقیاس‌بندی ایستگاه

س: آیا کابینه 720 کیلووات واقعاً می تواند با 2 تفنگ شروع شود؟

پاسخ: بله، حداقل سفارش 2 ترمینال است. موارد بیشتری بعداً در برابر همان کابینه اضافه می شود.

س: اضافه کردن پایانه ها به ایستگاه در حال اجرا چقدر طول می کشد؟

A: معمولاً یک روز کاری برای نصب، کابل کشی و پیکربندی OCPP.

س: وقتی سایت پر می شود، برای هر تفنگ چه اتفاقی می افتد؟

A: استخر به طور مساوی بر اساس درخواست تقسیم می شود. در 16 جلسه هر جلسه حدود 45 کیلو وات، در 4 جلسه حدود 180 کیلو وات می شود.

س: اگر بعداً اسلحه ها را اضافه کنم، آیا به فیدر بزرگتری نیاز دارم؟

پاسخ: نه، ورودی 720 کیلووات ثابت می ماند. فقط سخت افزار خروجی تغییر می کند.

س: آیا کامیون ها و اتومبیل ها می توانند کابینه را به اشتراک بگذارند؟

پاسخ: بله، با ترمینال های خنک کننده مایع 600A برای کامیون ها و 250A با هوا خنک برای خودروها.

س: آیا 16 اسلحه حد سخت است؟

پاسخ: بله در هر کابینت. فراتر از آن، یک کابینت دوم اضافه کنید و سایت ها را در OCPP جدا نگه دارید.

س: پایانه ها کدام کانکتورها را می توانند حمل کنند؟

A: CCS1، CCS2، GB/T، CHAdeMO، و NACS، قابل تخصیص در هر ترمینال.

س: زمان تحویل برای عرضه مرحله ای چقدر است؟

A: هر دسته 15-20 روز کاری پس از تایید نقشه ارسال می شود، بنابراین مرحله بندی سرعت شما را کاهش نمی دهد.
