شارژرهای DC Split-Type OEM برای راه حل های شارژ EV سفارشی

از آنجایی که پذیرش خودروی الکتریکی در شبکه‌های عمومی، انبارهای ناوگان و دارایی‌های تجاری شتاب می‌گیرد، محدودیت‌های فیزیکی زیرساخت شارژ بیشتر از همیشه مورد بررسی قرار می‌گیرد.شارژرهای DC نوع تقسیم شدهنشان دهنده یک رویکرد مهندسی متمایز است که کابینت تبدیل قدرت را از واحد توزیع کننده جدا می کند. این پیکربندی به نصابان این امکان را می‌دهد که وسایل الکترونیکی سنگین و مولد گرما را دور از مکان‌های عمومی قرار دهند و در عین حال نقطه شارژ را جمع‌وجور، بی‌صدا و آسان نگه می‌دارند. AMPPAL این معماری را به یک خانواده محصول تبدیل کرده است که توان خروجی بالا، استقرار انعطاف‌پذیر و ارتباطات قوی را برای محیط‌های تجاری پر تقاضا متعادل می‌کند.

بازار شارژ خودروهای الکتریکی بسیار فراتر از جعبه های دیواری ساده AC حرکت کرده است. شارژ DC پرقدرت اکنون به تجهیزاتی نیاز دارد که می‌تواند 120 کیلووات تا 360 کیلووات را به طور مداوم در شرایط آب و هوای سخت، جابجایی مکرر کابل و کارکرد شبانه‌روزی ارائه دهد. طراحی اسپلیت با جداسازی دو بلوک کاربردی به این امر دست می یابد: کابینت برق و دیسپنسر. کابینت برق شامل حفاظت ورودی AC، ماژول های یکسو کننده، توزیع باس DC و کنترل کننده اصلی است. دیسپنسر کابل شارژ، کانکتور، صفحه نمایش کاربر، خواننده RFID و توقف اضطراری را در خود جای داده است. بین آنها یک گذرگاه DC محافظت شده اجرا می شود که سیگنال های قدرت و کنترل را از هم جدا نگه می دارد. AMPPAL تمام این عناصر را در داخل خود ایجاد می کند و از سازگاری در سراسر طیف کامل محصول اطمینان می دهد.

شارژرهای DC نوع تقسیم شده AMPPAL: شیرجه عمیق فنی و پارامترهای کاربردی

سیستم‌های DC از نوع اسپلیت AMPPAL برای محیط‌های با کاربرد بالا مانند میدان‌های خدمات بزرگراه، انبارهای ناوگان، سازه‌های پارکینگ فرودگاه و مراکز شارژ خرده‌فروشی مهندسی شده‌اند. خط تولید شامل چهار درجه بندی قدرت اولیه است که هر کدام برای تامین نیازهای مختلف قدرت در سایت و توان عملیاتی خودرو طراحی شده اند. بخش‌های زیر مشخصات الکتریکی، مکانیکی و ارتباطی را که مجموعه را تعریف می‌کنند، شرح می‌دهد.

مشخصات اصلی برق

• محدوده ولتاژ ورودی: 380–480 ولت AC ± 15٪، سه فاز، 50/60 هرتز
• ضریب توان ورودی: ≥0.99 در بار کامل
• اعوجاج هارمونیک کل (THD): ≤5% در ولتاژ ورودی اسمی
• محدوده ولتاژ خروجی: 200-1000 ولت DC، مناسب برای سیستم عامل های باتری 400 ولت و 800 ولت
• جریان خروجی: 0-250 A پیوسته در هر تلگراف، با خروجی های اختیاری 500 A خنک کننده مایع در پیکربندی های 240 کیلووات و 360 کیلووات
• دقت ولتاژ: ± 0.5٪ در محدوده خروجی کامل
• دقت جریان: ± 1% برای جریان های خروجی بالای 30 A
• مصرف برق آماده به کار: ≤25 وات برای دیسپنسر، ≤50 وات برای کابینت برق
• حداکثر راندمان: ≥95.5٪، بسته به پیکربندی ماژول و دمای محیط
• راندمان ماژول قدرت: ≥96% در نیم بار، ≥95% در بار کامل
• دانه بندی اشتراک برق: 12.5 کیلووات پله بین دیسپنسرهای متصل به همان کابینت
• جبران افت ولتاژ باس DC: اتوماتیک بر اساس طول کابل و جریان

جدول پارامترهای سری شارژر DC Split-Type

پارامترهای مکانیکی و نصبی

• ابعاد کابینت برق (H×W×D): 1800 میلی متر × 800 میلی متر × 600 میلی متر برای ASDC120؛ 2000 میلی‌متر × 900 میلی‌متر × 800 میلی‌متر برای ASDC180، ASDC240، و ASDC360
• ابعاد تلگراف (H×W×D): 1650 میلی متر × 500 میلی متر × 260 میلی متر
• وزن کابینت برق: 350 کیلوگرم تا 680 کیلوگرم بسته به توان و تعداد ماژول
• وزن دیسپنسر: 65 کیلوگرم تا 120 کیلوگرم بسته به طول کابل و گزینه خنک کننده
• نصب: روی زمین با پیچ و مهره های لنگر برای کابینت و تلگراف. گزینه دیسپنسر دیواری موجود است
• طول کابل از کابینت برق تا دیسپنسر: 5 متر تا 100 متر با استفاده از کابل های باس DC محافظ AMPPAL
• طول کابل شارژ دیسپنسر: 3.5 متر، 5 متر یا 7.5 متر؛ کابل های طولانی تر با خنک کننده مایع موجود است
• سطح نویز: ≤65 dB(A) در 1 متر برای کابینت برق. ≤55 dB(A) برای تلگراف
• مقاومت در برابر خرابکاری: IK10 در پانل جلویی دیسپنسر و دکمه توقف اضطراری
• مورد نیاز فونداسیون: پد بتنی مسطح با حداقل مقاومت فشاری 25 N/mm²

ویژگی های حفاظتی، ایمنی و ارتباطی

• حفاظت ورودی: اضافه ولتاژ، کم ولتاژ، افت فاز، اضافه جریان، حفاظت از نوسانات نوع 2 با 40 کیلو آمپر
• حفاظت خروجی: اضافه جریان، اتصال کوتاه، اضافه ولتاژ، تشخیص قطبیت معکوس، نظارت بر عایق
• حفاظت از خطای زمین: نظارت بر جریان باقیمانده 30 میلی آمپر AC و 6 میلی آمپر DC مطابق با IEC 61851-1
• نظارت بر دما: سنسورهای مستقل بر روی ماژول های برق، کابینت برق، دیسپنسر، کنتاکت های رابط و حلقه خنک کننده مایع
• توقف اضطراری: دکمه فیزیکی روی هر تلگراف و توقف از راه دور از طریق سیستم مدیریت
• احراز هویت کاربر: RFID، NFC، کد QR برنامه تلفن همراه، کارت خوان اختیاری
• صفحه نمایش: صفحه نمایش لمسی رنگی صنعتی 10.1 اینچی با پوشش ضد تابش و پاسخ دهی مناسب با دستکش
• اتصال به شبکه: اترنت، 4G LTE، Wi-Fi، دو سیم کارت اختیاری برای اتصالات اضافی تلفن همراه
• ادغام Backend: OCPP 1.6J/2.0.1، OpenADR، Modbus TCP، ISO 15118 Plug & Charge اختیاری
• به روز رسانی سیستم عامل: از طریق هوا از طریق پلت فرم ابری AMPPAL یا USB محلی
• تشخیص: گزارش خطا از راه دور، خودآزمایی هنگام راه اندازی، ذخیره گزارش رویداد تا 100000 ورودی با مهر زمانی
• امنیت سایبری: رمزگذاری TLS 1.3، قوانین فایروال قابل تنظیم، راه اندازی ایمن و بسته های سیستم عامل امضا شده

سناریوهای رایج استقرار برای معماری نوع تقسیم شده

• مناطق خدمات بزرگراه با فضای محدود در جزایر سوخت‌رسان و الزامات سخت‌گیرانه برند بصری
• گاراژهای زیرزمینی پارکینگ که در آن دفع گرما از واحدهای همه کاره به دلیل ظرفیت تهویه محدود شده است

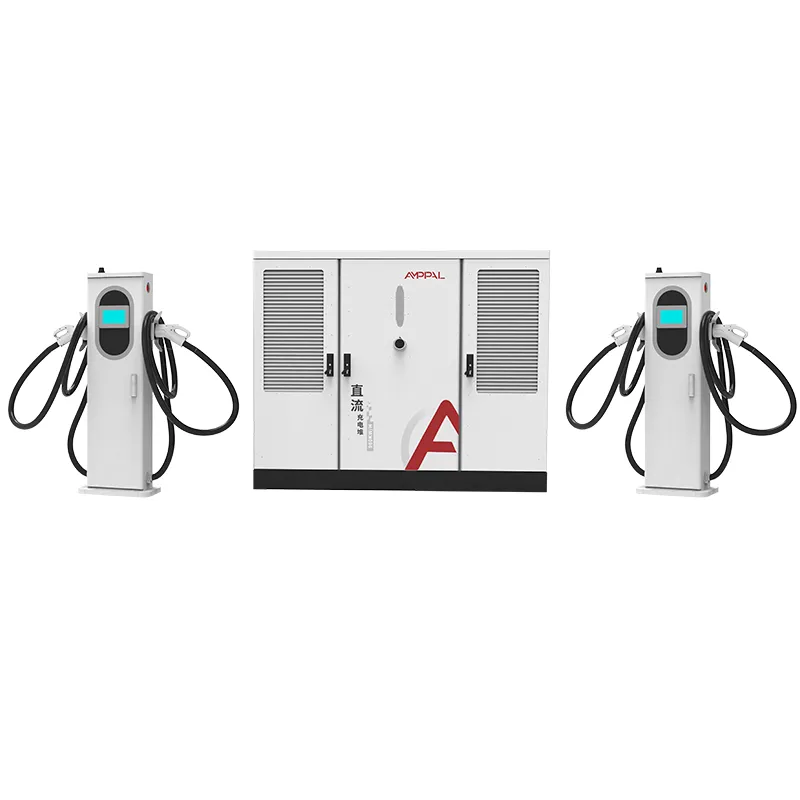

• انبارهای ناوگان با چندین تلگراف تغذیه شده از یک کابینت برق مرکزی واقع در نزدیکی اتاق اصلی برق
• مراکز خرید و مکان‌های مهمان‌نوازی که در آن‌ها سخت‌افزارهای عمومی باید فشرده و ساکت باقی بمانند
• سایت‌های موجود در حال ارتقای برق، جایی که کابینت‌های برق را می‌توان در اتاق‌های مکانیکی نصب کرد و تلگراف‌ها به‌صورت تدریجی اضافه می‌شوند.
• محیط های ساحلی یا صنعتی که در آن وسایل الکترونیکی حساس از دور شدن بیشتر از هوای خورنده یا گرد و غبار سود می برند

سوالات متداول در مورد شارژرهای DC نوع Split

شارژر DC نوع اسپلیت چیست و چه تفاوتی با یک واحد همه کاره دارد؟

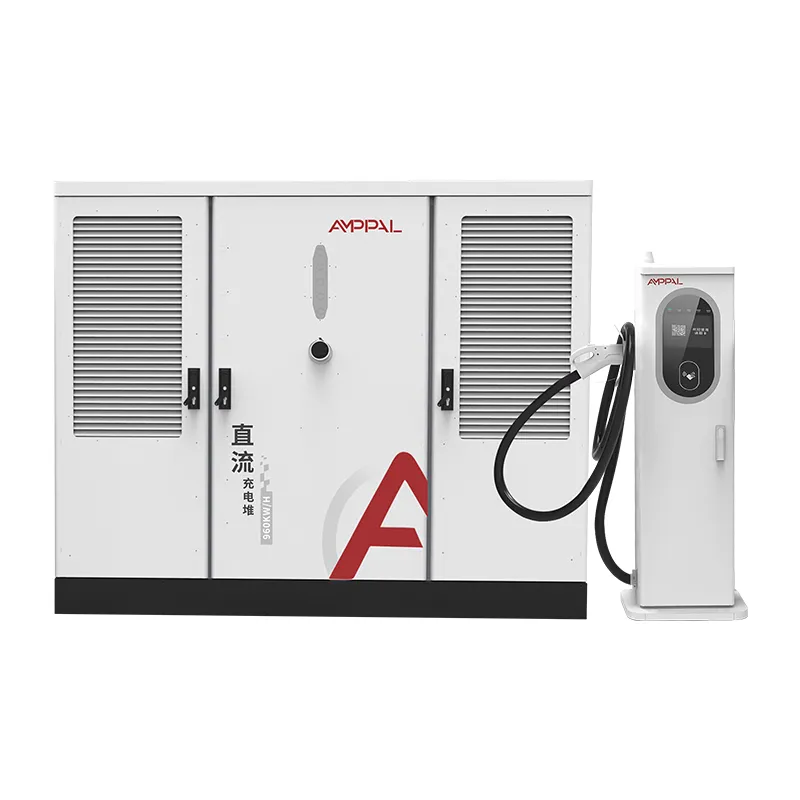

یک شارژر DC نوع تقسیم، الکترونیک تبدیل برق را از رابط توزیع کننده جدا می کند. در یک واحد همه کاره، یکسو کننده‌ها، ماژول‌های قدرت، تجهیزات خنک‌کننده و رابط کاربری یک محفظه مشترک دارند که می‌تواند بزرگ، سنگین و از نظر حرارتی سخت باشد. در یک سیستم تقسیم‌بندی، کابینت برق ماژول‌های تبدیل AC به DC و دستگاه‌های حفاظتی اصلی را در خود جای می‌دهد، در حالی که توزیع‌کننده شامل کابل شارژ، کانکتور، صفحه نمایش و خواننده پرداخت است. یک گذرگاه DC محافظ این دو را به هم متصل می کند. این طراحی به کابینت برق حجیم اجازه می دهد تا در یک اتاق مکانیکی، پشت دیوار یا در ناحیه ای کمتر قابل مشاهده نصب شود و یک تلگراف باریک در فضای پارکینگ باقی بماند. این جداسازی همچنین خنک‌سازی را ساده می‌کند، نویز نزدیک کاربران را کاهش می‌دهد و یک کابینت برق را قادر می‌سازد تا چندین تلگراف را ارائه کند.

کدام شرایط سایت به نفع شارژرهای DC نوع تقسیم AMPPAL نسبت به شارژرهای همه کاره است؟

شارژرهای DC از نوع اسپلیت AMPPAL زمانی ترجیح داده می شوند که محل نصب دارای تهویه محدود، محدودیت های شدید صدا، یا محدودیت های زیبایی شناختی باشد. گاراژهای پارکینگ زیرزمینی اغلب فاقد جریان هوای کافی برای دفع گرما از تجهیزات یکپارچه پرقدرت هستند، بنابراین قرار دادن کابینت برق در یک اتاق ابزار تهویه‌دار مشکل را حل می‌کند. مکان هایی که نقطه شارژ در معرض آب و هوا، اسپری نمک یا خرابکاری قرار دارد از یک تلگراف کوچکتر با اجزای حساس کمتر بهره می برند. سایت هایی که به چندین نقطه شارژ در امتداد ردیفی از فضاهای پارکینگ نیاز دارند، می توانند با اتصال چند دیسپنسر به یک کابینت برق مرکزی، هزینه کل را کاهش دهند. علاوه بر این، هر مکانی با کابل طولانی از یک اتاق برق به منطقه پارکینگ می‌تواند از معماری تقسیم شده برای هدایت برق کارآمد بدون جابجایی اتصال برق استفاده کند.

چگونه کابینت برق به دیسپنسر متصل می شود و چه طول کابلی پشتیبانی می شود؟

شارژرهای DC نوع اسپلیت AMPPAL از یک اتصال باس DC اختصاصی بین کابینت برق و هر دیسپنسر استفاده می کنند. این اتصال از دو هادی برق DC، یک هادی زمین محافظ و یک کابل ارتباطی برای سیگنال های کنترل و وضعیت تشکیل شده است. پیکربندی استاندارد فواصل تا 100 متر را پشتیبانی می کند و به کابینت برق اجازه می دهد تا دور از نقطه شارژ واقعی قرار گیرد. برای اجرای طولانی تر، مهندسی AMPPAL می تواند اندازه کابل را بر اساس افت ولتاژ و محدودیت های حرارتی ارزیابی کند. کابل‌های باس DC برای کاهش تداخل الکترومغناطیسی محافظت می‌شوند و برای نصب در فضای باز یا داخلی رتبه‌بندی می‌شوند. کانکتورها در دو انتها دوشاخه های صنعتی هستند که امکان نصب و نگهداری سریع و بدون ابزار خاص را فراهم می کنند. همه کابل ها در طول های 5 متری، 10 متری، 20 متری، 50 متری و 100 متری از پیش مونتاژ شده، با طول های سفارشی در صورت درخواست موجود هستند.

آیا یک کابینت برق می تواند همزمان چندین دیسپنسر سرویس دهد؟

بله. معماری نوع تقسیم برای به اشتراک گذاری توان پویا طراحی شده است. یک کابینت برق AMPPAL می تواند بسته به مدل از دو، سه یا در برخی پیکربندی ها تا چهار دیسپنسر پشتیبانی کند. این سیستم بر اساس تعداد وسایل نقلیه متصل و وضعیت باتری آنها، توان موجود را به صورت هوشمند تخصیص می دهد. به عنوان مثال، یک کابینت برق 240 کیلووات با دو تلگراف می تواند 240 کیلووات را به یک وسیله نقلیه تحویل دهد اگر فقط یک تلگراف فعال باشد. هنگامی که دو خودرو در حال شارژ هستند، سیستم می‌تواند نیرو را به طور مساوی تقسیم کند، یا می‌تواند بر اساس یک خط‌مشی قابل تنظیم مانند اولین خدمت، بالاترین وضعیت شارژ، یا وضعیت کاربر VIP، اولویت را به یک خودرو بدهد. این اشتراک برق هزینه زیرساخت را کاهش می دهد و استفاده از خدمات برق بالادست را بهبود می بخشد.

معماری اسپلیت چه مزایایی برای نگهداری دارد؟

معماری اسپلیت به طور مستقیم قابلیت سرویس را بهبود می بخشد. ماژول‌های برق، کنتاکتورها و فن‌های خنک‌کننده در کابینت برق مرکزی قرار دارند، بنابراین تکنسین‌ها می‌توانند اکثر تعمیرات را بدون ورود به قسمت‌های روبروی مشتری یا مسدود کردن فضاهای پارک انجام دهند. دیسپنسر دارای اجزای فعال کمتری است که احتمال خرابی میدان را در نقطه شارژ کاهش می دهد. اگر یک تلگراف در اثر ضربه یا خرابکاری وسیله نقلیه آسیب ببیند، می توان بدون جدا کردن کل کابینت برق، تعویض را تکمیل کرد. AMPPAL همچنین کابینت برق را با ماژول‌های برق قابل تعویض گرم طراحی می‌کند و اجازه می‌دهد یک ماژول خراب جایگزین شود در حالی که بقیه سیستم با ظرفیت کاهش یافته به کار خود ادامه می‌دهد. تشخیص از راه دور کدهای خطا را قبل از رسیدن تکنسین شناسایی می کند و میانگین زمان تعمیر را کاهش می دهد. موجودی قطعات یدکی را می توان در محل کابینت برق به جای هر مکان پارکینگ ادغام کرد.

آیا شارژرهای DC نوع اسپلیت AMPPAL با کانکتورهای CCS1، CCS2، CHAdeMO و GB/T سازگار هستند؟

AMPPALشارژرهای DC اسپلیت با پیکربندی‌های کانکتور CCS1، CCS2، CHAdeMO و GB/T در دسترس هستند. پیشنهاد استاندارد برای آمریکای شمالی شامل CCS1 است، در حالی که اروپا، خاورمیانه و مناطق آسیا و اقیانوسیه معمولاً از CCS2 استفاده می کنند. CHAdeMO برای وسایل نقلیه قدیمی، به ویژه در ژاپن و بخش‌هایی از اروپا، همچنان در دسترس است. GB/T برای بازار چین و پروژه های صادراتی که به آن نیاز دارند ارائه می شود. دیسپنسر را می توان با یک یا دو کانکتور به صورت کارخانه ای پیکربندی کرد. بسته به نیازهای منطقه، یک توزیع کننده دو کانکتوری ممکن است CCS و CHAdeMO یا CCS1 و CCS2 را ترکیب کند. نوع کانکتور بر طراحی کابینت برق تأثیری نمی گذارد، بنابراین یک سیستم نوع تقسیم AMPPAL را می توان با تعویض دیسپنسر یا تغییر مجموعه کابل در منطقه دیگری مستقر کرد. همه کانکتورها با مشخصات IEC 62196، ISO 15118 و CHAdeMO 2.0 مطابقت دارند.

مدیریت حرارتی در دماهای بالای محیط و با کابل های خنک شونده با مایع چگونه انجام می شود؟

شارژرهای DC نوع اسپلیت AMPPAL از رویکرد مدیریت حرارتی سه لایه استفاده می کنند. ابتدا، کابینت برق از خنک کننده هوای اجباری با حجم بالا با سرعت فن با کنترل دما استفاده می کند. فیلترهای ورودی هوا از ورود گرد و غبار و زباله ها جلوگیری می کنند و بافل های هوای داخلی مسیر خنک کننده ماژول های برق را از الکترونیک کنترل جدا می کنند. دوم، ماژول‌های قدرت به‌صورت جداگانه نظارت می‌شوند، و اگر دمای هوای ورودی از 45 درجه سانتی‌گراد بیشتر شود، سیستم به‌خوبی کاهش می‌یابد و عملکرد ایمن را تا 55 درجه سانتی‌گراد حفظ می‌کند. سوم، برای پیکربندی‌هایی با خروجی 500 A، کابل شارژ دیسپنسر و کانکتور از یک سیستم خنک‌کننده مایع حلقه بسته استفاده می‌کنند. مایع خنک کننده از یک واحد خنک کننده در داخل دیسپنسر از طریق کابل و کانکتور به گردش در می آید و گرما را مستقیماً در رابط تماس حذف می کند. این امکان شارژ مداوم با جریان بالا را بدون تجاوز از حداکثر دمای ایمن تعریف شده توسط IEC 61851-23 فراهم می کند. واحد خنک کننده مایع مهر و موم شده است و در عملکرد عادی نیازی به پر کردن میدان ندارد. سطح و دمای مایع خنک کننده از راه دور کنترل می شود.

چه پروتکل های ارتباطی و یکپارچه سازی باطن پشتیبانی می شوند؟

شارژرهای DC نوع اسپلیت AMPPAL از OCPP 1.6J و OCPP 2.0.1 به صورت استاندارد پشتیبانی می کنند و امکان ادغام با تمام سیستم های مدیریت شبکه شارژ اصلی را فراهم می کنند. Modbus TCP برای مدیریت انرژی ساختمان و یکپارچه سازی اتوماسیون صنعتی در دسترس است. مدل‌های با خروجی‌های 240 کیلووات و 360 کیلووات نیز از عملکرد آماده سخت‌افزار ISO 15118، از جمله اتصال‌های Plug & Charge on CCS پشتیبانی می‌کنند. برای یکپارچه سازی شبکه، شارژرها می توانند به سیگنال های پاسخ تقاضا از طریق OpenADR پاسخ دهند و می توانند مدیریت بار محلی را بر اساس در دسترس بودن توان ساختمان اجرا کنند. گزینه های اتصال شبکه عبارتند از اترنت، 4G LTE و Wi-Fi، با پشتیبانی از دو سیم کارت برای اتصالات اضافی تلفن همراه. پلت فرم ابری AMPPAL نظارت از راه دور، به روز رسانی سیستم عامل، گزارش انرژی و مدیریت کاربر را فراهم می کند. تمام رابط های ارتباطی در کابینت برق قرار دارند و از طریق پروتکل های رمزگذاری شده و قوانین فایروال قابل تنظیم در برابر دسترسی های غیرمجاز محافظت می شوند.
