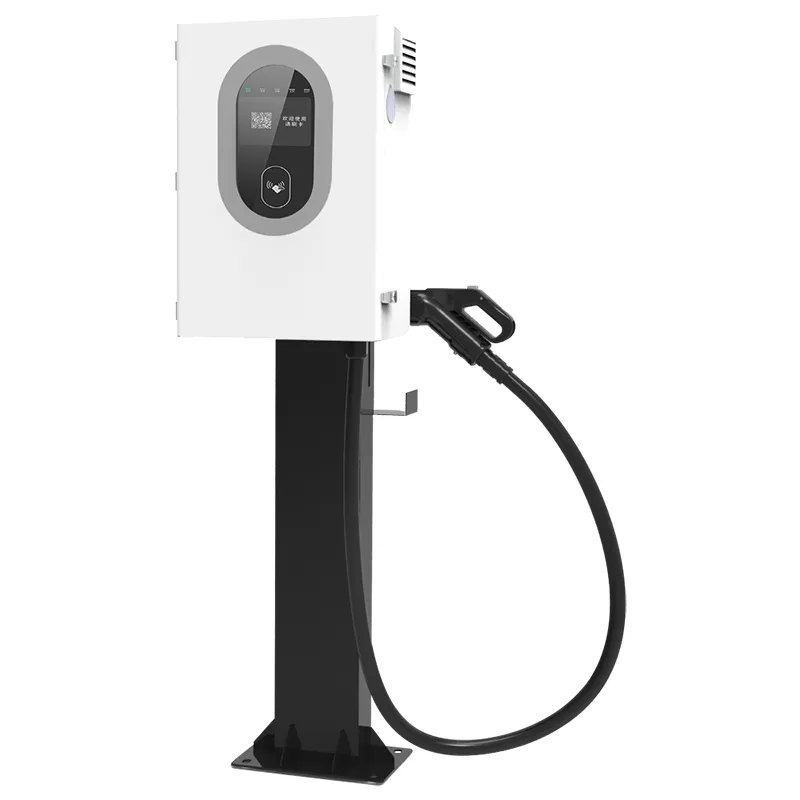

شارژر 7 کیلوواتی دوطرفه V2G DC EV برای کاربردهای انرژی خانگی و شبکه هوشمند

کاری که یک واحد دو جهته 7 کیلووات برای یک خانه انجام می دهد

شارژر 7 کیلوواتی دوطرفه V2G DC EV برای کاربردهای انرژی خانگی و شبکه هوشمند (AF-DC-07) یک شارژر DC دو طرفه کوچک است. این کار بدیهی را انجام می دهد - شارژ کردن یک خودروی الکتریکی با توان 7 کیلووات - و کار دومی که اکثر شارژرها نمی توانند انجام دهند: برق را از ماشین خارج می کند و خانه را تغذیه می کند. جهت دوم همان چیزی است که V2H (خودرو به خانه) و V2G (خودرو به شبکه) در عمل به معنای آن است.

برای یک خانه معمولی با باتری 40-60 کیلووات ساعتی EV، 7 کیلو وات جریان معکوس بار پایه را پوشش می دهد: یخچال، روتر، روشنایی، پمپ های گردش گرمایش. کوره برقی و پمپ حرارتی را به یکباره راه اندازی نمی کند. ساعت‌ها بقای خاموشی را می‌خرد، نه یک هفته استقلال شبکه.

شش دلیل که یک واحد 7 کیلوواتی خانه را تغییر می دهد

بحث سرعت شارژ نیست. جهت دوم جریان است. خریداران شش امتیاز پس از نصب تکرار می کنند:

برق پشتیبان بدون باتری دوم: خودروی برقی که از قبل دارید ذخیره می شود. یک ماشین 60 کیلووات ساعتی برای دو روز بار شبانه روزی در خانه به اندازه کافی تحمل می کند.

آربیتراژ اوج دره: شارژ در تعرفه های شبانه، تخلیه در پنجره عصر گران قیمت، و اجازه دهید متر محاسبه را انجام دهد.

IP55 در برابر آب و هوا: باران، گرد و غبار و هوای نمک ساحلی بهتر از کابینت های IP54 در خواهر و برادر بزرگتر مدیریت می شود.

نصب ستون یا تیر: کابینت 600 × 450 × 230 میلی متر برای یک دیوار، یک ستون فولادی یا یک تیر کنار جاده مناسب است.

راندمان 95% یا بهتر در هر دو جهت، بنابراین رفت و برگشت شبکه به باتری به شبکه کمتر از یک دهم انرژی را از دست می دهد.

پنج راه برای شروع یک جلسه: اسکن QR، کارت، شروع خودکار VIN، کنترل پلت فرم، یا شروع اجباری آفلاین در صورت قطع شدن شبکه.

مشخصات فنی

جایی که یک واحد 7 کیلوواتی V2G جایگاه خود را به دست می آورد

محصول ناوگان نیست. اندازه برای نقاط پارکینگ تک؛ اینها سناریوهایی هستند که در آن مالکان بازپرداخت واقعی را گزارش می کنند:

خانه‌های مستقل در آلمان، هلند، و شمال اروپا با تعرفه‌های مصرف برق.

کابین‌های تعطیلات و دارایی‌های روستایی که در آن‌ها قطعی شبکه امری عادی است و نه نادر.

مغازه های کوچک و دفاتر خانگی که 500-1500 وات بار مداوم دارند.

خانه‌های دارای PV خورشیدی: مازاد روز ظهر ماشین را شارژ می‌کند، تخلیه عصر اوج شام را پوشش می‌دهد.

صاحبخانه‌هایی که مکان‌های پارکینگ آماده V2G را به‌عنوان یک نقطه فروش رو به مستاجر نصب می‌کنند.

نحوه تعویض سوئیچ شارژ و دشارژ در یک کابینت

در داخل AF-DC-07 یک استیج برق دو طرفه قرار دارد. در حالت شارژ، AC سه فاز را برای باتری به DC تبدیل می کند. در حالت تخلیه، همان ماژول‌ها DC را در ولتاژ 230/400 ولت به AC برمی‌گردانند. هیچ اینورتر جداگانه روی آن پیچ نشده است - این توپولوژی کابینت را در ابعاد 600 × 450 × 230 میلی متر نگه می دارد و راندمان را در هر دو حالت 95 درصد یا بهتر نگه می دارد.

ISO 15118 دست دادن V2G را کنترل می کند. ماشین و شارژر یک پیام امضا شده مبنی بر اینکه چه مقدار انرژی ممکن است پس گرفته شود را مبادله می کنند و جریان معکوس فقط در صورت مجاز شروع می شود. این یک اینورتر هک شده نیست که خانه را تغذیه می کند. این یک صرافی اندازه گیری شده و مطابق با استانداردها است.

راه اندازی عمدا لایه بندی شده است. به صورت آنلاین، جلسات با کد QR، کارت، تشخیص VIN یا پلت فرم ابری AMPPAL آغاز می‌شوند. اگر شبکه قطع شود، شروع اجباری آفلاین شارژر را با احراز هویت محلی قابل استفاده نگه می‌دارد - زمانی که روتر در اواسط خاموشی از بین می‌رود مفید است.

گواهی هایی که یک بیمه گر صاحب خانه می خواهد ببیند

V2G خانگی در چندین بازار در یک منطقه خاکستری قرار دارد، بنابراین کاغذ بازی مهم است. اینها اسنادی هستند که با هر AF-DC-07 ارسال می شوند:

علائم CE و TUV برای بازار اتحادیه اروپا؛ UL و CB برای آمریکای شمالی و سایر مناطق موجود است.

مطابقت با IEC 61851 برای رفتار شارژ DC و ایمنی کانکتور.

گواهینامه ISO 15118 برای پشته ارتباطی V2G - بخشی که جلسات دو طرفه را اندازه‌گیری و قانونی می‌کند.

IP55 بر اساس استاندارد IEC 60529 تست شده است: در برابر شلنگ و دمیدن گرد و غبار زنده می ماند.

یک رکورد آزمایش کارخانه با هر واحد: عایق، اتصال به زمین، و اجرای کامل دو طرفه با توان نامی.

ماژول‌های با دمای گسترده با درجه‌بندی -30 تا +55 درجه سانتی‌گراد برای نصب در معرض زمستان.

چگونه واحدهای 7 کیلوواتی در Yueqing ساخته می شوند

این کارخانه در Yueqing، ژجیانگ واقع شده است - شهری که مردم آن را پایتخت لوازم الکتریکی چین می نامند. AMPPAL آن را از سال 2014 با بیش از 260 کارمند اداره می کند. ترتیب ساخت یک واحد 7 کیلوواتی:

ورق فولادی بر روی دستگاه های لیزر TRUMPF برش داده می شود و بر روی ترمزهای پرس CNC خم می شود.

بازوهای ربات FANUC ماژول های قدرت را در موقعیت مکانی قرار می دهند. محصولات DC بر روی خط خود، جدا از AC اجرا می شوند.

بردهای مرحله قدرت با لحیم کاری موجی هستند و از بازرسی نوری خودکار عبور می کنند.

هر واحد دارای یک سوخت دو جهته با بار کامل است: چهار ساعت شارژ، سپس تخلیه با 7 کیلو وات.

محفظه ابتدا با پودر پوشش داده شده است. واشر IP55 با دست نصب شده و گشتاور بررسی می شود.

سفت‌افزار با پشته ISO 15118 فلش می‌شود و هر پنج روش راه‌اندازی فعال است.

بازرسی نهایی بصری و الکتریکی قبل از ثبت شماره سریال انجام می شود.

واحدها در جعبه های جداگانه بسته بندی می شوند. زمان تحویل 15-20 روز کاری است.

آیا 7 کیلو وات کافی است؟ اندازه یک واحد V2G خانگی

با باری که باید در زمان خاموشی بپوشانید شروع کنید: یخچال، روتر، روشنایی، پمپ گردش گرمایش، معمولاً 400-800 وات. در آن سطح 7 کیلووات قدرت معکوس خانه را برای ساعت ها پوشش می دهد در حالی که خودرو شارژ کافی برای رانندگی صبحگاهی را حفظ می کند.

اگر خانه شما یک پمپ حرارتی الکتریکی، یک اجاق گاز القایی و یک سونا را به طور همزمان راه اندازی کند، 7 کیلو وات آن اوج را تحمل نخواهد کرد. یک واحد 30 کیلووات یا 60 کیلووات می تواند، اما قیمت و نصب را تغییر می دهد. برای اکثر خانوارها، 7 کیلو وات کافی است.

اگر به یک یو پی اس تمام خانه نیاز دارید که کمتر از یک ثانیه روشن می شود، یا واحدی که خانه را در خاموشی چند روزه اداره می کند، مناسب شما نیست. AF-DC-07 یک شارژر دو طرفه اندازه گیری شده است، نه یک اینورتر خارج از شبکه. در تعرفه شما پراکندگی قله وجود ندارد؟ استدلال آربیتراژ نیز ناپدید می شود.

چرا خریداران AMPPAL را برای خانه V2G انتخاب می کنند

زمان 15-20 روز کاری در واحدهای استاندارد؛ نام تجاری OEM و رنگ سفارشی در صورت درخواست.

MOQ یک واحد برای ارزیابی - ما تک‌ها را به مهندسان و واردکنندگان کوچک ارسال می‌کنیم، نه فقط پالت‌ها.

گواهینامه های CE، TUV، UL، CB و CCC موجود در پرونده؛ اسناد با هر سفارش ارسال می شود.

260+ کارمند و 1 میلیون+ واحد تحویل از سال 2014؛ AMPPAL همچنین دارای بیش از 200 ایستگاه شارژ است.

موجودی قطعات یدکی اروپایی: تفنگ های شارژ، تابلوهای کنترل و نمایشگرها در 3-5 روز کاری ارسال می شوند.

بسته بندی و تحویل برای مدل 7 کیلو وات

هر AF-DC-07 در یک جعبه کارتن چوبی یا سنگین در ابعاد 750 × 600 × 350 میلی متر، تقریباً 40 کیلوگرم با اسلحه و براکت نصب می شود. درج های فوم کابینت را نگه می دارند. اسلحه و کابل در یک کیسه رطوبت حرکت می کنند.

یک ظرف 20 فوتی حدود 60 واحد را در خود جای می دهد. یک مکعب 40 فوتی با ارتفاع حدود 130. پالت ها بسته می شوند و قبل از آب بندی از بار عکس گرفته می شود.

شرایط استاندارد عبارتند از FOB Ningbo یا Shanghai، با قیمت های CIF و CFR در صورت درخواست. اسناد شامل فاکتور، لیست بسته بندی، بارنامه، و اعلامیه CE. گواهینامه ها از قبل خارج می شوند

پشتیبانی پس از فرود واحد 7 کیلووات

24 ماه در واحد. برای V2G خانگی، قسمتی که اهمیت دارد مرحله اینورتر است - در هر دو جهت کار می کند و پوشش داده می شود.

به‌روزرسانی‌های میان‌افزار برای پشته ISO 15118 برای تمام عمر محصول، از طریق ابر یا USB رایگان است.

قطعات یدکی برای خرابی های معمولی ظرف 3-5 روز کاری ارسال می شود. تفنگ شارژ بیشترین سفارش یدکی را دارد.

یک سال تشخیص رایگان از راه دور - یک عکس یا یک صادرات سیاهه بفرستید و یک پاسخ همان روز دریافت کنید.

یک برقکار مجاز می تواند نصب را در یک روز کامل کند. دفترچه راهنما شامل نمودارهای سیم کشی و مقادیر گشتاور است.

اشتباهات رایج در نصب V2G خانگی

اشتباه: نصب دستگاه در جایی که روان آب سقف روی کانکتور می چکد. سمت راست: نقطه‌ای را انتخاب کنید که لبه چکه‌ای دارد یا کمی برآمدگی دارد - IP55 آب و هوا را کنترل می‌کند، نه آب ورودی به سوکت.

اشتباه: با فرض شروع تخلیه از لحظه اتصال خودرو. درست: دست دادن ISO 15118 باید کامل شود و برنامه تخلیه باید ابتدا در برنامه فعال شود.

اشتباه: اندازه بارهای خانه بالاتر از 7 کیلو وات و امیدواریم که شارژر آن را مدیریت کند. راست: بارهای تخلیه را زیر 6 کیلو وات نگه دارید تا فضای سر برای تلفات باقی بماند.

اشتباه: تغذیه خروجی AC از طریق یک سرنخ پسوند تصادفی. سمت راست: سمت خروجی را به یک مدار اختصاصی با قطع کننده خودش وصل کنید.

اشتباه: رد شدن از محافظ برق به دلیل اینکه شارژر دارای حفاظت در برابر صاعقه است. راست: واحد از خود محافظت می کند. پانل خانه همچنان به SPD نوع 2 خود نیاز دارد.

آنچه صاحبان خانه و صاحبان مشاغل کوچک گزارش می دهند

یک صاحب خانه در باواریا، آلمان، AF-DC-07 را با یک EV 58 کیلووات ساعت با تعرفه زمان استفاده اجرا می کند. او یک شبه با نرخ پایین شارژ می کند و از ساعت 18:00 تا 21:00 تخلیه می شود. این متر نشان می دهد حدود 14 یورو در ماه در سه ماهه اول صرفه جویی شده است. یک گلایه او: سوراخ های براکت نیاز به یک سوراخ سوراخ دوم روی دیوار آجری او داشت.

صاحب یک نانوایی کوچک در هلند از این واحد به عنوان شارژر و بافر خاموشی یخچال های خود استفاده می کند. خاموشی 40 دقیقه ای در ژانویه برای او هیچ هزینه ای نداشت - ماشین کولرها را روشن نگه می داشت. برچسب QR گرد و غبار را جمع‌آوری می‌کند و نیاز به پاک کردن گهگاهی دارد.

یک مدیر املاک روستایی در نیوزلند این واحد را روی یک تیرک در کنار یک کلبه اجاره ای نصب کرد. مهمانان برای شروع شارژ اسکن می کنند. او تخلیه V2H را از راه دور در هنگام طوفان فعال می کند. حکم او: اولین شارژری که نصب کرد و در عرض یک ماه نیازی به مراجعه مجدد نداشت.

خانه V2G سوالات، پاسخ داده شده است

س: آیا AF-DC-07 می تواند کل خانه را در هنگام قطع برق تامین کند؟

A: تا 7 کیلو وات تغذیه می کند - یخچال، چراغ، روتر، پمپ. بارهای سنگین همزمان مانند کوره ها از آن فراتر خواهند رفت.

س: آیا تخلیه V2G به باتری خودرو آسیب می رساند؟

پاسخ: عمق و فرکانس بیشتر از جهت اهمیت دارد. تخلیه 7 کیلوواتی شبانه دو ساعته یک سیکل خفیف است. اکثر خودروهای الکتریکی آن را در داخل گارانتی اداره می کنند.

س: کدام خودروها با این شارژر کار می کنند؟

پاسخ: هر خودروی برقی که از شارژ دوطرفه ISO 15118 از طریق CCS ​​یا GB/T پشتیبانی می‌کند - ابتدا لیست پشتیبانی V2G خودروی خود را بررسی کنید.

س: آیا اتصال به شبکه قانونی است؟

پاسخ: در بازارهای اتحادیه اروپا و بریتانیا، بله، با علامت CE و TUV و نصب برقکار مجاز.

س: چقدر می توانم در تعرفه ها صرفه جویی کنم؟

A: با انتشار 20-30 سنت در اوج دره، تخلیه شبانه 1-2 یورو در هر جلسه، 30-60 یورو در ماه صرفه جویی می کند.

س: اگر اینترنت من قطع شود چه اتفاقی می افتد؟

A: شروع اجباری آفلاین شارژ و تخلیه را با احراز هویت محلی ادامه می دهد. صورتحساب بعداً انجام می شود.

س: آیا به یک اینورتر جداگانه برای خانه نیاز دارم؟

A: خیر - مرحله دو جهته DC را به AC معکوس می کند. شما به یک سوئیچ انتقال یا کوپلینگ AC به پنل نیاز دارید.

س: آیا می توانم بعداً به 22 کیلووات افزایش دهم؟

پاسخ: خیر، AF-DC-07 روی 7 کیلو وات ثابت است. برای اطلاعات بیشتر به مدل های AMPPAL 30 کیلووات یا 60 کیلووات بروید.
