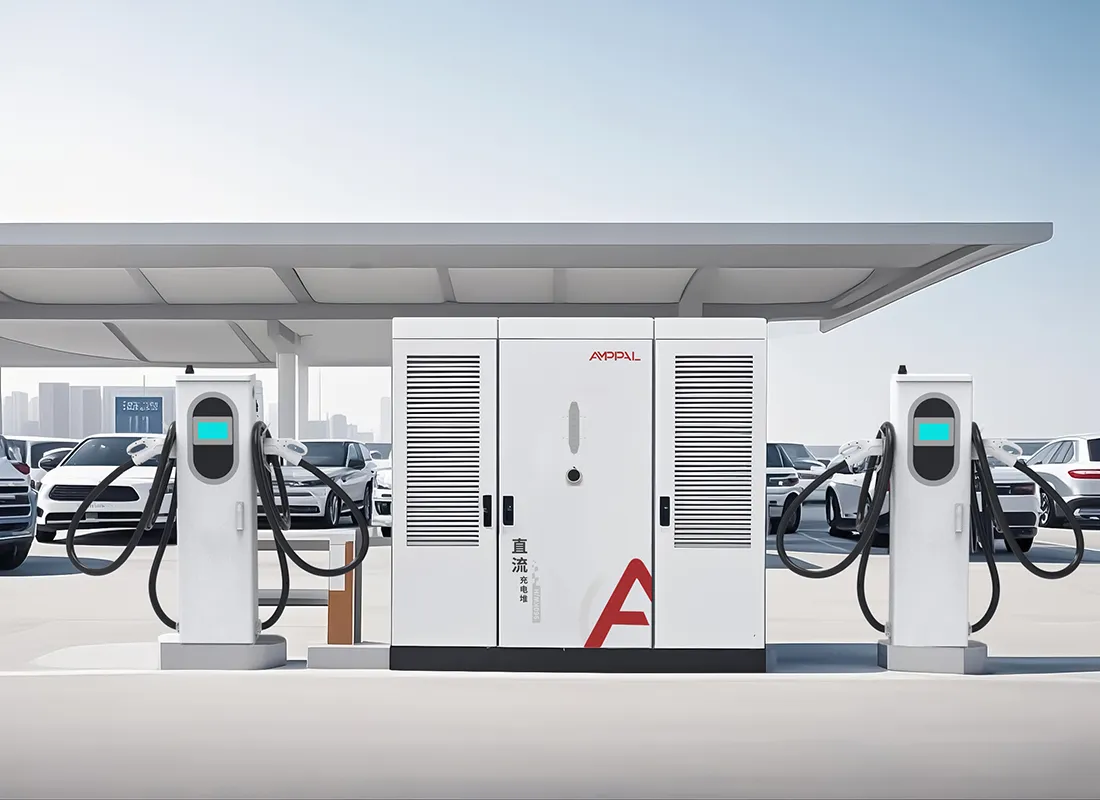

پشته شارژ EV با قدرت بالا با خنک کننده مایع 960 کیلوواتی برای هاب های شارژ در مقیاس بزرگ

پشته 960 کیلوواتی برای چیست؟

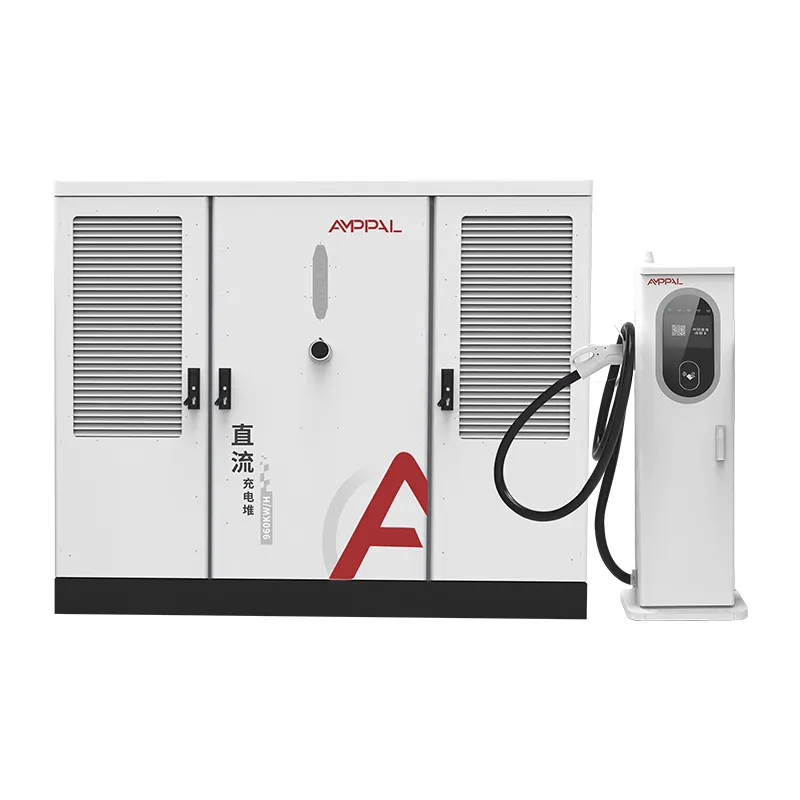

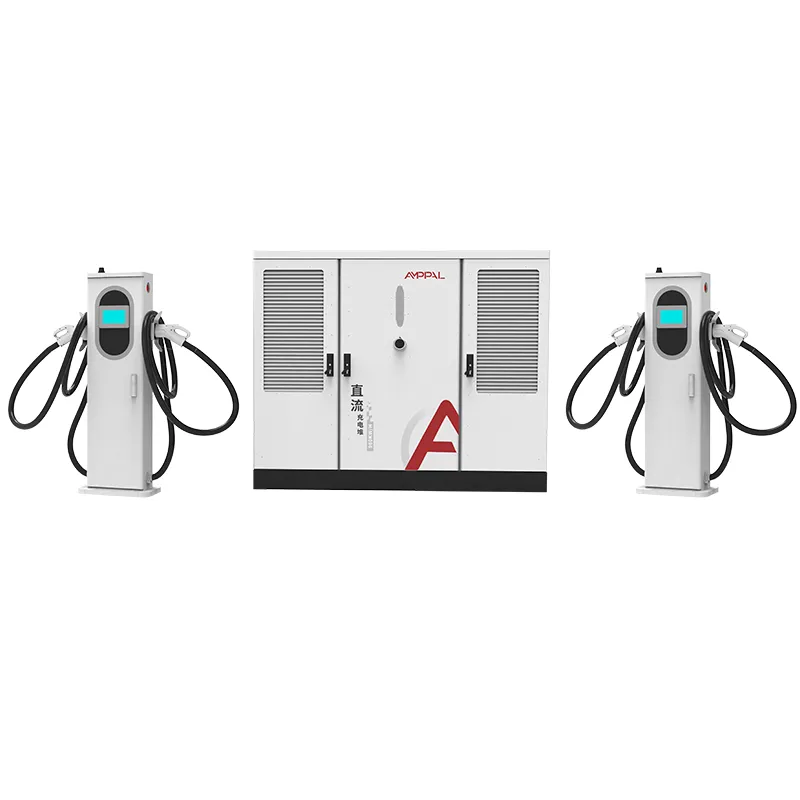

AF-DC-960 یک پشته شارژ با مایع خنک کننده 960 کیلوواتی است که هدف آن یک نوع مکان است: هاب کلاس مگاوات که در آن کامیون ها، اتوبوس ها و ناوگان پرقدرت باید به سرعت دوباره پر شوند. کابینت 2200 x 1800 x 1000 میلی‌متر دارای یک استخر برق 960 کیلوواتی است که ترمینال‌های خنک‌شونده با مایع 600 آمپر را تغذیه می‌کند، که هر کدام قادر به نشست‌های جریان کامل هستند. این مقیاس به خاطر خود سرعت در مورد آن نیست. این در مورد نگه داشتن خودروهای 40 تنی در برنامه است.

شارژ مگاواتی یک شارژر ماشین کوچک نیست. این کار عمران، اتصال به شبکه، کارخانه خنک کننده و برنامه نگهداری را تغییر می دهد. این پشته با در نظر گرفتن این واقعیت ساخته شده است، و تجربه مجاور مگاوات خود AMPPAL - 500 واحد خنک کننده مایع برای پروژه هیدروژن سبز NEOM در عربستان سعودی - نحوه تحویل آن را شکل داد.

سایت هایی که امروز به این طبقه از قدرت نیاز دارند، زود هستند، اما جهت آن مشخص است. AF-DC-960 سخت افزاری برای آن جهت است.

پنج دلیل برای شروع سایت های مگاواتی با AF-DC-960

یک استخر 960 کیلوواتی به یک ترمینال اجازه می دهد تا یک کامیون را با سرعت 600 آمپر سرویس دهد در حالی که سه خودرو هر کدام با 120 کیلووات شارژ می شوند، همه از یک کابینت.

ترمینال های خنک شونده با مایع 600A جریان کامل را برای جلسات کامیون 40 تا 90 دقیقه بدون کاهش کاهش می دهند، به لطف حلقه خنک کننده مهر و موم شده.

کارایی در این مقیاس پول است: در 960 کیلووات شکاف بین 94.5٪ و 92٪ تقریباً 24 کیلووات تلفات مداوم است - یک صورت حساب گرمایشی، نه یک پاورقی.

خروجی DC200-1000V شامل ون های 400 ولت و کامیون های 800 ولت می شود، بنابراین هاب به یک نسل خودرو قفل نمی شود.

محفظه IP54 و عملکرد -25 درجه سانتیگراد تا +50 درجه سانتیگراد، با کابینت مهندسی شده برای نصب در فضای باز در سایت های راهروی راه دور.

OCPP 1.6/2.0 با تله متری هر ترمینال، که اپراتورهای پروژه برای حسابداری انرژی و قراردادهای به روز نیاز دارند.

مشخصات فنی

پنج مورد استفاده که 960 کیلووات را توجیه می کند

انبارهای کامیون های برقی که در آن پنجره های چرخشی 40-90 دقیقه ای محدودیت عملیاتی هستند.

یاردهای تدارکات بندری تراکتورهای کانتینری و کامیون های ترمینال را در برنامه های ثابت جابجا می کنند.

ابر هاب های بزرگراه برای شارژ مگاوات در برنامه های کریدور 2027-2030 برنامه ریزی شده است.

سایت های معدن و معدن با حمل و نقل الکتریکی که در آن القای کلاس مگاوات در دسترس است.

پروژه‌های هیدروژن سبز و صنعتی که به یک بلوک شارژ مرکزی با توان بالا، پیروی از الگوی NEOM نیاز دارند.

از تغذیه شبکه تا باتری کامیون: مسیر 960 کیلووات

جریان برق AC380V±15٪ به داخل کابینت، از طریق ماژول های موازی به یک باس DC، و تا 8 ترمینال خارج می شود. استخر 960 کیلووات به صورت پویا تقسیم می‌شود: یک کامیون می‌تواند هر چیزی را که بخواهد با خود حمل کند، در حالی که چهار خودرو باقیمانده را بدون کاهش کمتر از حداقل خود تقسیم می‌کنند.

سمت شبکه بخشی است که اکثر پروژه ها دست کم می گیرند. در خروجی کامل، ورودی تقریباً 1460 آمپر در هر فاز می‌گیرد، بنابراین AF-DC-960 معمولاً از یک ترانسفورماتور اختصاصی تغذیه می‌شود، با کلید MV سایت و هماهنگی حفاظتی قبل از ریختن پد طراحی شده است. یک سایت 960 کیلوواتی بدون مطالعه ترانسفورماتور رایج ترین حالت خرابی است که در پروژه های مگاواتی مشاهده می کنیم.

در سمت خودرو، پایانه‌های مایع 600A با BMS کامیون مذاکره می‌کنند و جریان را تا زمانی که باتری کاهش می‌یابد، نگه می‌دارند، این چیزی است که یک استراحت 40 دقیقه‌ای ناهار را به یک پنجره برد قابل استفاده تبدیل می‌کند.

گواهینامه و استاندارد NEOM-Scale QA

گواهینامه های CE، TUV، CB، CCC و UL خانواده AF-DC-960 را پوشش می دهند.

هر کابینت تست مقاومت عایق 1000 VDC و تداوم زمین، به علاوه سوختن 48 ساعته با بار کامل در 960 کیلووات را پشت سر می گذارد.

استقامت کانکتور در 20000 سیکل نمونه برداری می شود و حلقه مایع خنک کننده با فشار کاری 2 برابر با فشار آزمایش می شود.

IP54 به ازای استاندارد IEC 60529 و مصونیت ناشی از نوسانات بر اساس IEC 61000-4-5 در سوابق آزمایش دسته ای موجود است.

برای قراردادهای پروژه، AMPPAL گزارش های آزمایش هر دسته را صادر می کند و در صورت درخواست، شاهد بازرسی در کارخانه Yueqing است.

همان خط QA که واحدهای خنک‌کننده مایع NEOM را تحویل می‌دهد AF-DC-960 را تولید می‌کند، بنابراین استاندارد بازرسی قبلاً به‌طور میدانی اثبات شده است.

ساخت کابینت 960 کیلووات: هشت پله

محفظه 2200 × 1800 × 1000 میلی متر بر روی دستگاه های TRUMPF با لیزر برش داده می شود و با CNC شکل می گیرد.

کابینت برای دوام در فضای باز از خط پوشش پودری عبور می کند.

ماژول های قدرت در مجموعه های همسان روی خط اختصاصی DC مونتاژ می شوند.

اسلحه های مایع 600A روی نیمکت تمیز با پر کردن مایع خنک کننده مهر و موم شده ساخته شده اند.

شینه ها و مهارهای جریان بالا با گشتاور کنترل می شوند. حلقه با فشار تست شده است.

روبات های FANUC ماژول های سنگین را قرار می دهند.

پروفایل‌های میان‌افزار و OCPP به باطن پروژه فلش می‌شوند.

یک سوزاندن 48 ساعته و یک بازرسی 14 نقطه‌ای قبل از جعبه‌بندی، با عکس‌های ثبت‌شده برای فایل تحویل ثبت شده است.

پروژه‌های مگاوات: آنچه باید ابتدا درست باشد

سایت مگاواتی یک پروژه است نه خرید. قبل از اینکه AF-DC-960 منطقی شود، به سه چیز نیاز دارید: یک اتصال شبکه تایید شده کلاس 1MVA، ناوگانی که در واقع ظرف 24 ماه توان کلاس مگاواتی را جذب می کند و یک طرح عمرانی که کابینت 2200 میلی متری و ترانسفورماتور آن را حمل می کند.

آن را برای یک سایت فقط ماشین نخرید. یک پشته 480 کیلوواتی به تردد مسافران با کسری از هزینه های عمرانی سرویس می دهد و کابینت 960 کیلوواتی برای سال ها کمتر از رتبه خود بیکار خواهد ماند. اگر قرارداد خرید برق شما نمی تواند هزینه های تقاضای جلسات مگاوات را جذب کند، آن را نخرید. هر دو اشتباه در سال اول کار خود را نشان می دهد، نه هفته اول.

اگر طرح ناوگان واقعی باشد، AF-DC-960 مقیاس مناسبی است: از اشتباه رایج ساخت یک هاب 480 کیلووات و بازسازی مجدد آن 18 ماه بعد جلوگیری می کند. تیم پروژه AMPPAL قبل از نقل قول، مطالعه شبکه و پیش‌بینی ناوگان را بررسی می‌کند - و اگر اعداد 960 کیلووات را پشتیبانی نکنند، پاسخ منفی خواهند داد.

رکورد: NEOM، 200+ ایستگاه، یک میلیون واحد

AMPPAL 500 واحد شارژ مایع خنک‌شده را برای پروژه هیدروژن سبز NEOM در عربستان سعودی عرضه کرد که تعداد کمی از تامین‌کنندگان آن را تحویل داده‌اند.

AMPPAL بیش از 200 ایستگاه شارژ را خود راه اندازی می کند، از جمله سایت های پرچمدار تمام مایع با 480 کیلو وات، بنابراین تجربه عملیاتی طراحی را تغذیه می کند.

بیش از یک میلیون واحد شارژ تحویل داده شده تا سال 2024، به بیش از 40 کشور صادر شده است.

پشتیبانی پروژه: بررسی مطالعه شبکه، طرح پد، طرح راه اندازی و بازرسی کارخانه شاهد.

شرایط EXW، FOB Ningbo یا CIF با یک مهندس پروژه با نام از طریق راه اندازی.

لجستیک برای کابینت 2200 میلی متری

کابینت 2200 x 1800 x 1000 میلی‌متر، بزرگ‌ترین کابینت در خانواده خنک‌کننده مایع است و در جعبه‌های سنگین با نقاط بالابر میله پخش‌کننده حمل می‌شود. مجموعه ترمینال در جعبه های فوم دار و مهر و موم شده با مایع خنک کننده حرکت می کند.

یک بار AF-DC-960 در هر کانتینر 40 فوتی، با جعبه پیچ شده به ریل های کف؛ وزن ناخالص تقریباً 2000-2400 کیلوگرم در هر مجموعه است و تخلیه بار به جرثقیل یا یک لیفتراک با ظرفیت بالا نیاز دارد.

اسناد: فاکتور تجاری، لیست بسته بندی، بارنامه، گواهی مبدا، گزارش آزمایش دسته ای. مبنای نقل قول EXW، FOB Ningbo یا CIF، با نقاط عطف پروژه نوشته شده در قرارداد.

مراقبت های بعدی در مقیاس پروژه: قطعات یدکی، خنک کننده، زمان به کارگیری

گارانتی 2 ساله پشته، پایانه‌ها، ماژول‌ها و مدار خنک‌کننده را پوشش می‌دهد، با اهداف زمان کار موجود در قرارداد پروژه و آموزش حلقه خنک‌کننده در محل در سال اول گنجانده شده است.

یک ماژول یدکی و کیت تفنگ یدکی در هر هاب توصیه می شود و کیت ها ظرف 3 تا 5 روز کاری ارسال می شوند.

بررسی های سه ماهه از راه دور روندهای خنک کننده، سلامت ماژول و چرخه های اتصال را پوشش می دهد.

چک لیست خدمات 6 ماهه سطح مایع خنک کننده، گیره های شلنگ و سایش تفنگ را به پنج زبان پوشش می دهد.

یک مهندس پروژه با نام از طریق راه اندازی و سال اول بهره برداری در حساب می ماند.

عملیات مگاوات سایت: اشتباه در مقابل درست

اشتباه: ریختن لنت قبل از طراحی ترانسفورماتور و تابلو برق. راست: توالی کارهای عمرانی در پشت مطالعه شبکه. تقاضای ورودی 960 کیلووات طرح پد را مشخص می کند.

اشتباه: پر کردن حلقه مایع خنک کننده با آب مانند رادیاتور ماشین. راست: فقط از مایع دی الکتریک که AMPPAL مشخص می کند استفاده کنید. آب مهر و موم پمپ را می شکند.

اشتباه: انتظار می رود که سایت روی سرویس 400A اجرا شود. راست: اندازه خوراک را برای تقریباً 1460 آمپر در هر فاز در خروجی کامل اندازه کنید و حد ورودی HMI را زیر اتصال واقعی تنظیم کنید.

اشتباه: نصب کابینت در یک سوله کم و بدون دسترسی بالابر. سمت راست: یک راهرو جرثقیل را ترک کنید. کابینت 2200 میلی متری برای سرویس به جرثقیل یا دسترسی به لیفتراک با ظرفیت بالا نیاز دارد.

اشتباه: نادیده گرفتن هزینه های تقاضا هنگام برنامه ریزی جلسات کامیون. راست: از پنجره زمان‌بندی OCPP استفاده کنید تا جلسات مگاواتی را از اوج شبکه خارج کنید.

آنچه مدیران پروژه در مورد استقرار 960 کیلووات می گویند

یک مدیر پروژه برای کریدور معدن سین کیانگ گفت که القای کلاس مگاوات در سایت آنها باعث شده استک 960 کیلووات تنها گزینه ای باشد که با برنامه حمل و نقل مطابقت دارد. شکایت اصلی آنها فشار زمان سررسید بود، زیرا پیمانکار مدنی سه هفته زودتر کار را تمام کرد.

یک پیمانکار زیرساخت سعودی آشنا با برنامه NEOM، AF-DC-960 را در برابر طرح ناوگان برای یک شهر لجستیک بررسی کرد. آنها تله متری هر ترمینال را برای حسابداری انرژی ارزش گذاری کردند. شکافی که آنها مشخص کردند این بود که برقکاران محلی به یک هفته آموزش در مورد حلقه مایع خنک کننده نیاز داشتند، که AMPPAL اکنون در محل ارائه می کند.

یک اپراتور بندر هلندی آزمایشی سه ماهه را با تراکتورهای کانتینری یک پشته انجام داد. Uptime 99.2٪ بود و سایش اتصالات در حد پیش بینی باقی ماند. رهبر عملیات گفت تنها ناامیدی صفحه نمایش 7 اینچی کوچک بودن یک دارایی در مقیاس مگاوات است، اگرچه داشبورد پروژه به هر حال نظارت واقعی را انجام می دهد. داده های آزمایشی اکنون مناقصه هاب 2027 آنها را تغذیه می کند.

سوالات متداول پروژه مگاوات

س: آیا AF-DC-960 می تواند ماشین ها را نیز شارژ کند؟

پاسخ: بله، اما برای کامیون ها و هاب ها طراحی شده است. برای سایت‌هایی که فقط خودرو هستند، یک پشته 480 کیلوواتی کسری از کار عمرانی هزینه دارد.

س: چند ترمینال می تواند اجرا کند؟

A: تا 8، در هر ترکیب، با خطوط مایع 600A اولویت بندی شده توسط زمانبندی.

س: به چه ترانسفورماتوری نیاز دارم؟

A: یک ترانسفورماتور اختصاصی کلاس 1MVA؛ در خروجی کامل، ورودی تقریباً 1460 آمپر در هر فاز در AC380V می کشد.

س: تحویل چقدر است؟

A: 15-20 روز کاری برای تنظیمات سهام؛ سفارشات پروژه از تقویم نقطه عطف قرارداد پیروی می کنند.

س: آیا نگهداری مایع خنک کننده در این مقیاس متفاوت است؟

پاسخ: نه، حلقه همان طرح مهر و موم شده است. بررسی سطح شش ماهه و تغییرات مایعات دو ساله اعمال می شود.

س: آیا می تواند یک ون 400 ولت و یک کامیون 800 ولت را به طور همزمان شارژ کند؟

A: بله، DC200-1000V هر دو را پوشش می دهد. هر ترمینال با ولتاژ و جریان خود مذاکره می کند، بنابراین ناوگان مختلط استخر را به طور تمیز به اشتراک می گذارند.

س: برای چه زمانی می توانیم قرارداد داشته باشیم؟

A: AMPPAL اهداف زمان کار را در قراردادهای پروژه، با پشتیبانی کیت های یدکی و تشخیص از راه دور، نقل قول می کند.

س: آیا AMPPAL قبلاً در این مقیاس ارسال شده است؟

پاسخ: بله - 500 واحد خنک کننده مایع برای پروژه هیدروژن سبز NEOM و 200+ ایستگاه در حال کار.
