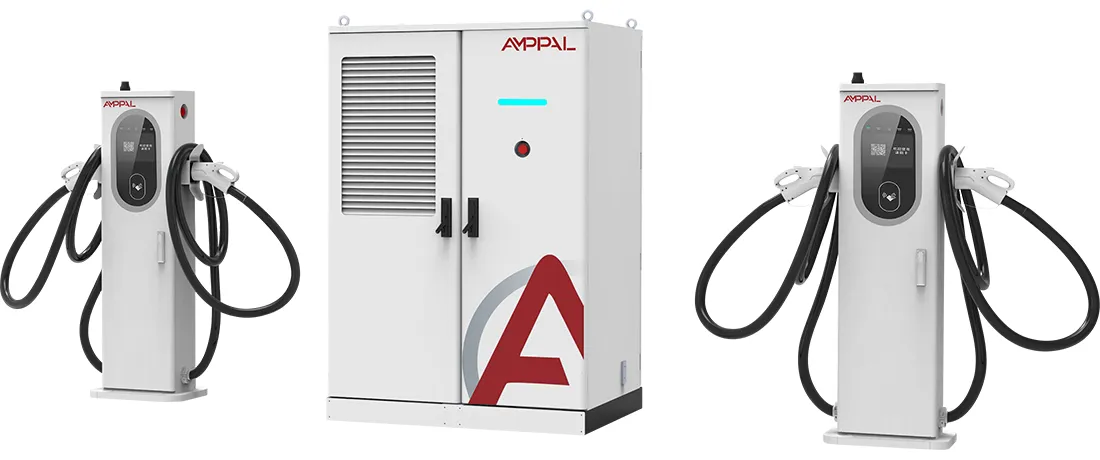

پشته شارژ EV پرقدرت خنک‌شونده با مایع 360 کیلوواتی برای هاب‌های شارژ ناوگان

معرفی پاور استخر AF-DC-360

AF-DC-360-LC-S1 یک پشته شارژ با یک استخر برق به جای پریزهای ثابت است. خروجی 360 کیلووات DC آن در پشت زمان‌بندی قرار می‌گیرد که به جای قفل کردن یک سهم ثابت در هر جایگاه، جریان را به هر پایانه‌ای که به آن نیاز دارد، ثانیه به ثانیه می‌دهد.

این کل تفاوت بین یک پشته و یک ردیف از شمع های خروجی ثابت است. 4 شمع 90 کیلووات ظرفیت زباله هر زمان که یک خلیج خالی می نشیند. یک استخر 360 کیلوواتی آن برق بیکار را به خلیج شلوغ تغییر مسیر می دهد، بنابراین همان سایت جلسات بیشتری در روز ارائه می دهد. همین یک جمله به همین دلیل است که اکنون پشته های ادغام شده بر ساخت کریدورهای جدید در سراسر اروپا و خلیج فارس تسلط دارند.

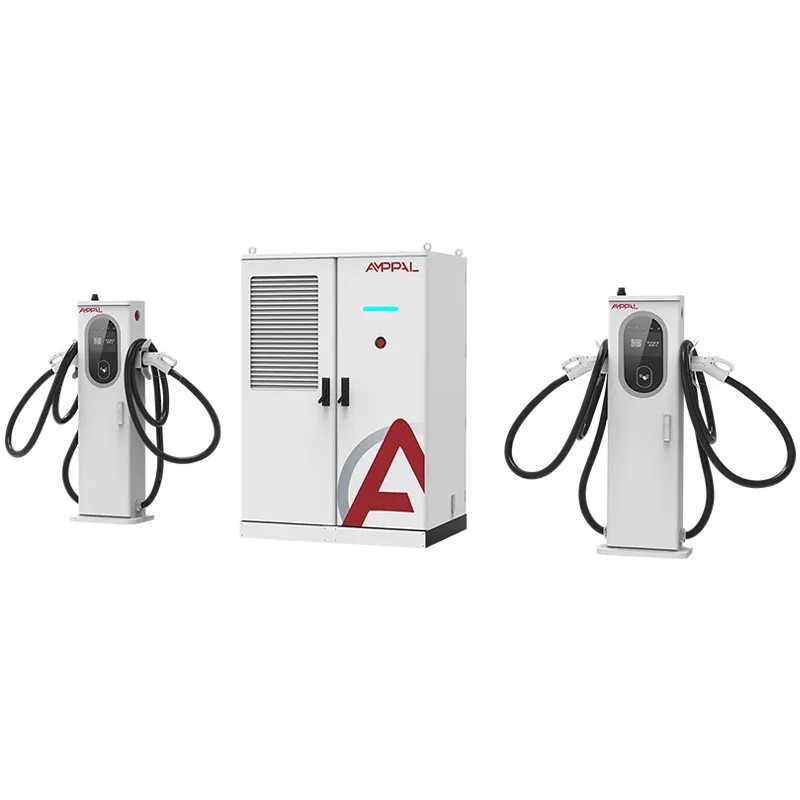

کابینت دارای همان خانواده ترمینال مختلط مدل 240 کیلوواتی ما است: تفنگ های هوا خنک 250 آمپر برای ماشین های روزمره و تفنگ های خنک کننده مایع 600/800 آمپر برای پلت فرم های 800 ولت. استخر اهمیتی نمی دهد که کدام نوع کابل از آن می کشد.

پنج دلیل برای اینکه یک استخر 360 کیلوواتی از شمع شارژ با خروجی ثابت عبور می کند

یک محفظه می‌تواند تمام 360 کیلووات را جذب کند: یک سدان یا کامیون 800 ولتی با توانایی کامل پشته شارژ می‌شود، زمانی که تنها وسیله نقلیه فعال است، که تقریباً زمان اوج جلسه را در مقایسه با طرح ثابت 120 کیلووات در هر خلیج به نصف کاهش می‌دهد.

ظرفیت بیکار هرگز بیکار نیست: زمانبندی کننده برق را از محل های خالی به جایگاه های فعال مجدداً تخصیص می دهد، بنابراین میانگین استفاده در یک روز 16 ساعته معمولاً 25 تا 40 درصد بیشتر از شارژرهای تخصیص ثابت در همان ترافیک است.

منطق اولویت را می‌توانید تنظیم کنید: پشته حداقل جریان را برای هر خودروی متصل نگه می‌دارد، بنابراین یک سدان دوربرد و یک تاکسی هر دو با سرعت‌های متفاوت کار می‌کنند.

راندمان در حداکثر 94.5 درصد باقی می ماند، چه یک محفظه یا شش جایگاه در حال کشش باشند، زیرا ماژول های قدرت در کارآمدترین باند عملکرد خود باقی می مانند.

OCPP 1.6/2.0 داده‌های برق در هر خلیج را در زمان واقعی نمایش می‌دهد، بنابراین می‌توانید صادقانه برای هر کیلووات ساعت صورت‌حساب بپردازید و وضعیت پخش زنده را در برنامه خود منتشر کنید.

خانواده ترمینال مختلط (هوای 250 آمپر / مایع 600 آمپر / 800 آمپر) به این معنی است که استخر تاکسی های 400 ولتی و پرچمداران 800 ولتی را از یک کابینت ارائه می دهد.

مشخصات فنی

مکان‌هایی با گردش مالی بالا که به قدرت مشترک پاداش می‌دهند

راهروهای بزرگراهی که در آن صف جلسات در ظهر تشکیل می شود در حالی که خلیج ها در طول شب بیکار می نشینند.

پارکینگ فرودگاه و مرکز حمل و نقل با زمان اقامت از 40 دقیقه تا 6 ساعت.

هاب های ناوگان سواری که شارژهای 30 دقیقه ای را با شارژ آهسته شبانه ترکیب می کنند.

سایت های تبدیل بنزین به EV که در آن ترانسفورماتور ثابت است اما ترکیب خودرو مدام تغییر می کند.

دالان‌های مسیرهای گردشگری با قله‌های فصلی قوی، که در آن‌ها نیروی تجمیع شده موج‌های آخر هفته را جذب می‌کند.

نحوه حرکت برق بین پایانه ها در زمان واقعی

استخر 360 کیلوواتی از ماژول های برق موازی ساخته شده است که یک باس DC را تغذیه می کند. یک کنترل‌کننده درخواست جاری را از هر ترمینال متصل هر چند صد میلی‌ثانیه می‌خواند، سپس استخر را به ترتیب اولویت اختصاص می‌دهد: ابتدا خطوط فعال با مایع خنک‌کننده، سپس خطوط با هوا خنک، با حداقل قابل تنظیم برای هر کدام.

وقتی یک ماشین 800 ولتی 600 آمپر درخواست می کند و هیچ چیز دیگری وصل نمی شود، پشته تمام ظرفیت خود را به آن ماشین اختصاص می دهد. BMS خود خودرو سقف را تعیین می کند. وقتی شش خودرو به برق متصل می‌شوند، همان نیرو به صورت پویا قطع می‌شود و خودرویی که ابتدا وارد شده است، سهم خود را تا زمانی که باتری آن کاهش می‌یابد حفظ می‌کند. انتقال‌ها با سوئیچ نرم‌افزاری انجام می‌شوند، بنابراین وسیله نقلیه‌ای که از قبل شارژ می‌شود، هنگام شروع جلسه جدید هرگز افت نمی‌بیند.

نتیجه در استفاده اندازه گیری می شود، نه در اوج خروجی. اپراتورهایی که پشته های 360 کیلووات را اجرا می کنند، میانگین استفاده 40-55٪ در طول روز را در مقابل 20-30٪ برای شمع های تخصیص ثابت در ترافیک مشابه گزارش می دهند که ریاضیات بازپرداخت ترانسفورماتور و زمین را تغییر می دهد.

شواهد انطباق: CE، TUV، CB، CCC، UL

گواهینامه های CE، TUV، CB، CCC و UL همراه با واحد ارسال می شوند. AF-DC-360 خانواده گواهینامه خود را با پشته های 240 کیلووات و 480 کیلووات به اشتراک می گذارد.

هر کابینت قبل از راه اندازی تست مقاومت عایق 1000 VDC و بررسی تداوم زمین را پشت سر می گذارد.

یک سوخت بانک بار 48 ساعته استخر را با 360 کیلووات کامل اجرا می‌کند و قدرت دوچرخه‌سواری بین خلیج‌های مجازی را برای تمرین برنامه‌ریزی انجام می‌دهد.

تست‌های سمت شبکه، ایمنی نوسانی بر اساس IEC 61000-4-5 و رفتار هارمونیک در ورودی AC380V را پوشش می‌دهند.

ورود IP54 بر اساس IEC 60529 با اسپری آب کنترل شده روی مهر و موم درب و ورودی کابل تأیید شده است.

گزارش های تست هر دسته همراه با فایل حمل و نقل برای کارهای گمرکی و گرید.

هشت پله در داخل کارخانه Yueqing

برش لیزر TRUMPF و پانچ CNC پانل های محفظه را تا حد تحمل شکل می دهد.

پانل ها از طریق خط پوشش پودری حرکت می کنند تا پایانی با درجه بندی در فضای باز داشته باشند.

ماژول های برق بر روی خط مونتاژ اختصاصی DC ساخته شده اند.

شینه ها و دسته کابل ها با ابزارهای کنترل شده با گشتاور نصب می شوند.

روبات‌های FANUC با قرار دادن ماژول‌ها، آسیب‌دیدگی را کاهش می‌دهند.

سفت‌افزار و نمایه OCPP برای مطابقت با باطن شما فلش می‌شوند.

پشته کامل یک بانک بار 48 ساعته را با دوچرخه‌سواری زمان‌بندی اجرا می‌کند.

یک بازرسی نهایی 14 نقطه ای، واحد را از جعبه ها پاک می کند.

اندازه یک استخر برق: یک پشته بزرگ یا چند پشته کوچک؟

AF-DC-360 را زمانی که جلسات به صورت ناموزون می رسند، خریداری کنید. سایتی که در آن 60 درصد خودروها در یک پنجره چهار ساعته ظاهر می شوند، همیشه برق ثابت را هدر می دهند. استخر آن ناهمواری را به ظرفیت قابل استفاده تبدیل می کند.

اگر سایت شما یک انبار خصوصی است که همان هشت کامیون را یک شبه با 40 تا 60 کیلووات شارژ می کند، آن را نخرید. شارژر ثابت ساده تر هزینه کمتری دارد و از انعطاف پذیری استخر هرگز استفاده نمی شود. اگر اتصال شبکه شما کمتر از 360 کیلو وات است، آن را نخرید. پشته نمی تواند نیرویی ایجاد کند که خوراک نتواند تامین کند.

اگر بین 240 کیلووات و 360 کیلووات با بودجه ترانسفورماتور انتخاب می کنید، هر دو را مدل کنید: پشته 240 کیلووات بیشتر ترافیک سدان را پوشش می دهد، در حالی که 360 کیلووات حاشیه ای را اضافه می کند که شکایات صف را در زمان اوج متوقف می کند. AMPPAL تخمین استفاده را با داده های ترافیکی شما قبل از اینکه متعهد شوید اجرا می کند.

چرا واردکنندگان از AMPPAL دوباره سفارش می دهند؟

15-20 روز کاری زمان برای پیکربندی انبار، با MOQ یک واحدی.

ترکیب ترمینال سفارشی و پارامترهای OCPP در زمان سفارش پیکربندی شده اند، نه پس از تحویل.

اسناد کامل CE/TUV/CB/CCC/UL با کالا سفر می کند.

بیش از یک میلیون واحد شارژ تا سال 2024 تحویل داده می شود، به علاوه 200+ ایستگاه در شبکه عامل خود AMPPAL.

قیمت گذاری EXW، FOB Ningbo یا CIF با یک مهندس حساب اختصاصی.

ماژول‌های برق یدکی با قیمت کارخانه برای خریداران مکرر قیمت‌گذاری می‌شوند، بنابراین برنامه‌ریزی زمان کار ارزان باقی می‌ماند.

ارسال یک پشته 360 کیلوواتی: ابعاد و شرایط

کابینت 1750 × 1200 × 900 میلی متر در یک جعبه صادراتی تخته سه لا حرکت می کند، با ترمینال مخلوط در کارتن های جداگانه با روکش فوم. وزن محموله کامل بسته به ترکیب اسلحه تقریباً 950-1150 کیلوگرم است.

دو پشته در هر ظرف 40 فوتی طرح استاندارد است. جعبه ها به ریل های کف پیچ می شوند و در برابر جابجایی تسمه بسته می شوند. یک لیفتراک مجموعه را در بندر شما پاک می کند.

اسناد: فاکتور تجاری، لیست بسته بندی، بارنامه، گواهی مبدا، گزارش آزمایش دسته ای. اساس نقل قول EXW، FOB Ningbo یا CIF است که شما ترجیح می دهید.

خدماتی که استخر را در حال اجرا نگه می دارد

ضمانت 2 ساله پشته، پایانه ها و ماژول ها، از جمله ایرادات مدار خنک کننده را پوشش می دهد.

قطعات یدکی مانند اتصال دهنده های مایع و شیلنگ های خنک کننده ظرف 3-5 روز کاری ارسال می شود.

سلامت OCPP از راه دور سه ماهه، حرکت ماژول پرچم را قبل از هزینه یک جلسه بررسی می کند.

بررسی 6 ماهه سطح مایع خنک کننده و گیره شلنگ برای پایانه های مایع، با یک چک لیست چند زبانه ارائه شده است.

یک خط مستقیم WhatsApp به مهندس که شماره سریال واحد شما را می داند.

راه اندازی یک پشته برق مشترک: اشتباه در مقابل درست

اشتباه: با فرض اینکه هر خلیج فقط به این دلیل که پشته 360 کیلووات است 90 کیلووات می گیرد. راست: حداقل جریان در هر خلیج تنظیمی است که شما کنترل می کنید، بنابراین قبل از راه اندازی آن را پیکربندی کنید.

اشتباه: اولویت دادن به تمام پایانه های مایع و گرسنگی دادن به حفره های هوایی. راست: جدول اولویت را متعادل کنید تا تاکسی ها همچنان در یک پنجره معقول به پایان برسند.

اشتباه: اندازه کابل ورودی برای 240 کیلو وات به دلیل اشتراک استخر. راست: تغذیه AC هنوز 360 کیلو وات است. اندازه شکن و کابل برای خروجی کامل.

اشتباه: هر 30 ثانیه یکبار نظرسنجی باطن و فراخوانی آن در زمان واقعی. راست: از رویداد OCPP 2.0 یا یک نظرسنجی 5 ثانیه ای برای وضعیت خلیج زنده استفاده کنید.

اشتباه: نادیده گرفتن بررسی سلامت از راه دور سه ماهه. راست: یک بررسی 15 دقیقه‌ای یک ماژول خراب را قبل از اینکه در اوج کاهش پیدا کند، می‌گیرد.

آنچه خریداران در سه کشور می گویند

یک اپراتور امارات در نزدیکی فرودگاه دبی یک AF-DC-360 را از سپتامبر 2025 بر روی یک پد 8 خلیجی اجرا کرد. آنها 47 درصد میانگین استفاده را در روزهای هفته اندازه‌گیری کردند، از 26 درصد در واحدهای 120 کیلوواتی ثابت قدیمی خود، و صف ناهار از 25 دقیقه به حدود 8 کاهش یافت. ناراحتی آنها: صدای زمزمه کابینت در شب قابل توجه است، بنابراین آنها آن را 12 متر از دیوار هتل منتقل کردند. توقف در پنج ماه اول: صفر.

یک اپراتور تایلندی سواری در بانکوک از پشته برای 40 راننده استفاده می کند. تنظیم حداقل جریان تاکسی‌ها را روی 60 کیلووات نگه می‌دارد در حالی که سدان‌های پرچمدار بقیه را مصرف می‌کنند. آنها درخواست یک متر OCPP دوم در هر ترمینال برای پرداخت راننده کردند، که AMPPAL آن را بدون هزینه در سیستم عامل اضافه کرد.

یک سایت راهرو کرواسی با یک پشته 360 کیلووات و شش خلیج، موج تابستان را به خوبی جذب کرد. تنها شکایت مالک این است که سه ماشین 800 ولتی همزمان می توانند از استخر پیشی بگیرند و آنها برای دومین بار در سال 2027 برنامه ریزی می کنند.

سوالات متداول اشتراک نیرو برای اپراتورهای سایت

س: به اشتراک گذاری پویا قدرت واقعاً چه چیزی را برای درایورها تغییر می دهد؟

پاسخ: زمانی که سایت در زمان اوج‌ها ساکت و منصفانه به اشتراک گذاشته می‌شود، به جای یک کلاهک سخت در هر خلیج، قدرت بالاتری را مشاهده می‌کنند.

س: آیا استخر می تواند تمام 360 کیلووات را به یک ماشین بدهد؟

پاسخ: بله، زمانی که تنها ترمینال فعال باشد، تا سقف شارژ خودرو. BMS ماشین، نه پشته، نرخ نهایی را تعیین می کند.

س: چگونه منصفانه در هر جلسه صورتحساب بدهم؟

A: OCPP داده‌های هر ترمینال کیلووات ساعت را گزارش می‌کند، بنابراین صورتحساب‌های پشتیبان شما دقیقاً همان چیزی را که هر خلیج کشیده است، محاسبه می‌کند.

س: چند ترمینال روی استخر قرار می گیرد؟

A: تا 8، در هر ترکیبی از 250A هوا و 600A/800A تفنگ مایع مایع.

س: آیا ترانسفورماتور بزرگتر اجباری است؟

A: پشته برای تحویل به تغذیه کامل 360 کیلووات نیاز دارد. با یک ترانسفورماتور کوچکتر خود را به طور خودکار محدود می کند.

س: از سفارش تا حمل و نقل چقدر طول می کشد؟

A: 15-20 روز کاری برای تنظیمات سهام.

س: آیا گارانتی نرم افزار زمانبندی را پوشش می دهد؟

پاسخ: بله، سیستم عامل به مدت 2 سال با به روز رسانی رایگان پوشش داده می شود.

س: آیا می توانم از 240 کیلووات شروع کنم و بعداً کابینت را ارتقا دهم؟

پاسخ: خیر، کابینت در زمان سفارش رتبه بندی می شود. اگر ترانسفورماتور از آن پشتیبانی می کند اکنون 360 کیلو وات را انتخاب کنید.
