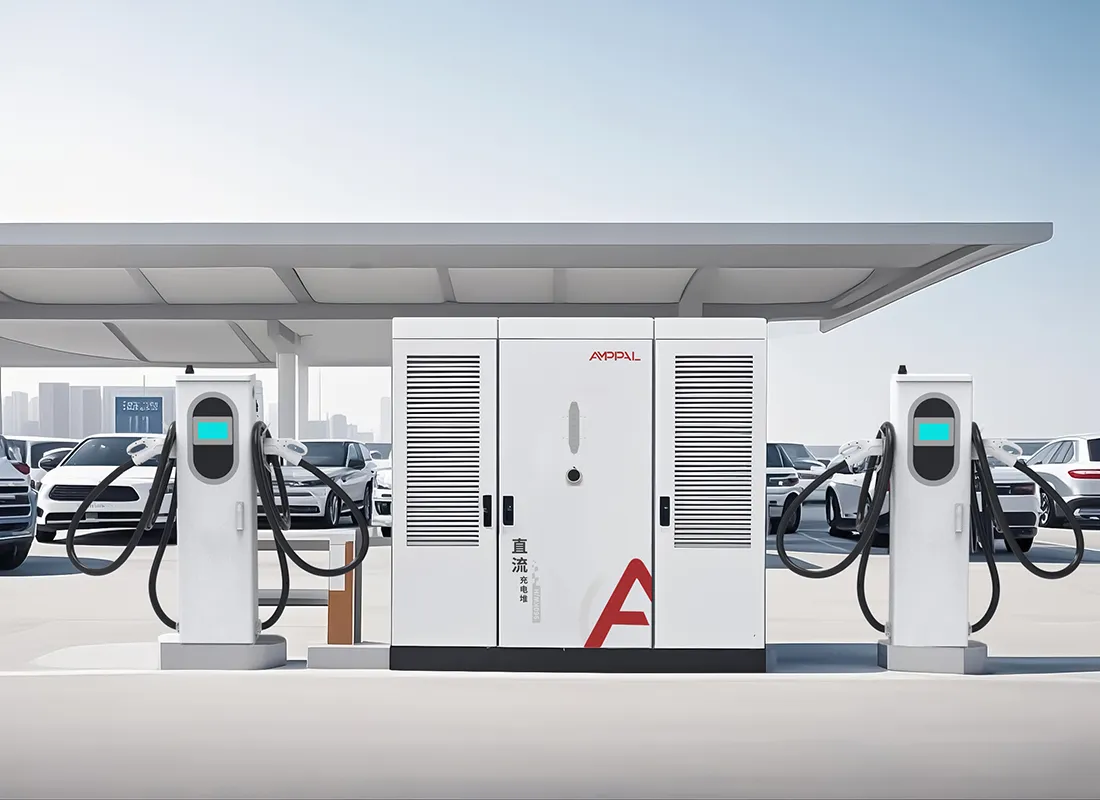

سیستم شارژ 600 کیلوواتی با خنک کننده مایع فوق سریع EV برای ناوگان سنگین

AF-DC-600 چیست و چه سیگنالی دارد

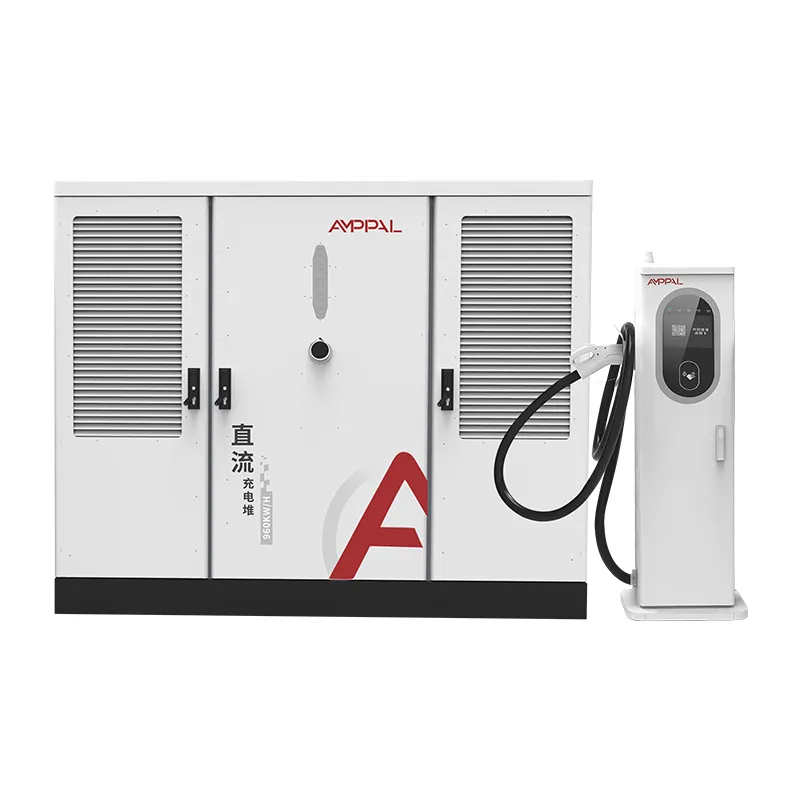

AF-DC-600 یک پشته شارژ مایع 600 کیلوواتی است که برای مطابقت با جایی که صنعت در حال حرکت است، نه فقط با جایی که امروز است، ساخته شده است. پایانه های خنک شونده با مایع 600A آن از هندسه رابطی پیروی می کنند که خود AMPPAL در آوریل 2025 در نمایشگاه کانتون پیشنهاد کرد، پیشنهادی که توجه کارشناسان کمیسیون بین المللی الکتروتکنیکی (IEC) را به خود جلب کرد.

یک استاندارد در 600 کیلووات بیشتر از 60 کیلووات اهمیت دارد. هر سازنده ای می تواند یک ماژول قدرت بزرگ بسازد. سوال واقعی این است که آیا دوشاخه در دست راننده امروزی همچنان با ایستگاهی که جانشین شما در سال 2030 ساخته است مناسب است یا خیر.

این پشته نتیجه مشخصی است: یک استخر برق 600 کیلووات، تفنگ های مایع 600A، تله متری OCPP 1.6/2.0، و یک رابط طراحی شده برای زنده ماندن در یک دهه تکامل اتصال دهنده.

این پیشنهاد لایه فیزیکی را پوشش می‌دهد که اکثر فروشندگان از آن صرف‌نظر می‌کنند: اتصالات خنک‌کننده و چیدمان تماس که تصمیم می‌گیرد که آیا تفنگ سازنده A با ایستگاه سازنده B جفت می‌شود. بدون آن لایه، هر 600A مستقر در معرض خطر تبدیل شدن به جزیره‌ای است که فقط برند خودش می‌تواند از آن استفاده کند.

چرا مهندسی استاندارد LED در 600 کیلو وات مهم است؟

طول عمر رابط: کانکتور خنک شونده با مایع از پیشنهاد استاندارد AMPPAL پیروی می کند، بنابراین سخت افزار خریداری شده در حال حاضر با بلوغ استاندارد سازگار می ماند.

خروجی پایدار 600 آمپر از هر ترمینال، با حلقه مهر و موم شده مایع خنک کننده نگهدارنده کابل و تفنگ زیر 45 درجه سانتیگراد.

600 کیلووات ظرفیت استخر، چهار جلسه کلاس 150 کیلوواتی یا یک شارژ کامیون با جریان کامل را ارائه می دهد. زمانبندی هر دو را متعادل می کند.

حداکثر راندمان 94.5 درصد و حفاظت IP54 در کابینه کلاس S2 مشابه مدل 480 کیلووات، لوازم یدکی و آموزش را ساده می کند.

پوشش کامل پروتکل در هر ترمینال - CCS1، CCS2، GB/T، CHAdeMO، NACS - بنابراین یک پشته بازار مختلط را پوشش می دهد.

OCPP 1.6/2.0 با عیب یابی از راه دور، ساده تر شده است زیرا مدل داده در حال حاضر قابل همکاری است.

خطر مقاوم سازی کمتر: هنگامی که استاندارد نهایی می شود، ایستگاه های ساخته شده بر اساس پیشنهاد نیاز به به روز رسانی سیستم عامل دارند، نه اسلحه های جدید یا بازسازی پد.

مشخصات فنی

چه کسی امروز به 600 کیلووات نیاز دارد (و چه کسی زود است)

ایستگاه های راهروی سنگین که در آن کامیون ها و اتوبوس های 800 ولت در فواصل غیرقابل پیش بینی وارد می شوند.

هاب های منطقه ای که باید به چهار خودرو با میانگین 150 کیلووات بدون اضافه کردن ترانسفورماتور دوم سرویس دهند.

انباری برای کامیون های برقی مسافت طولانی که 40 تا 90 دقیقه شارژ ناهار را انجام می دهند.

یاردهای بندری و لجستیکی که بر روی کانکتورهای مایع 600A برای ناوگان خود استاندارد شده اند.

خلبان های کریدور ملی در کشورهایی که رابط خنک کننده مایع منطبق بر IEC را اتخاذ می کنند.

چگونه پشته و استاندارد با هم کار می کنند

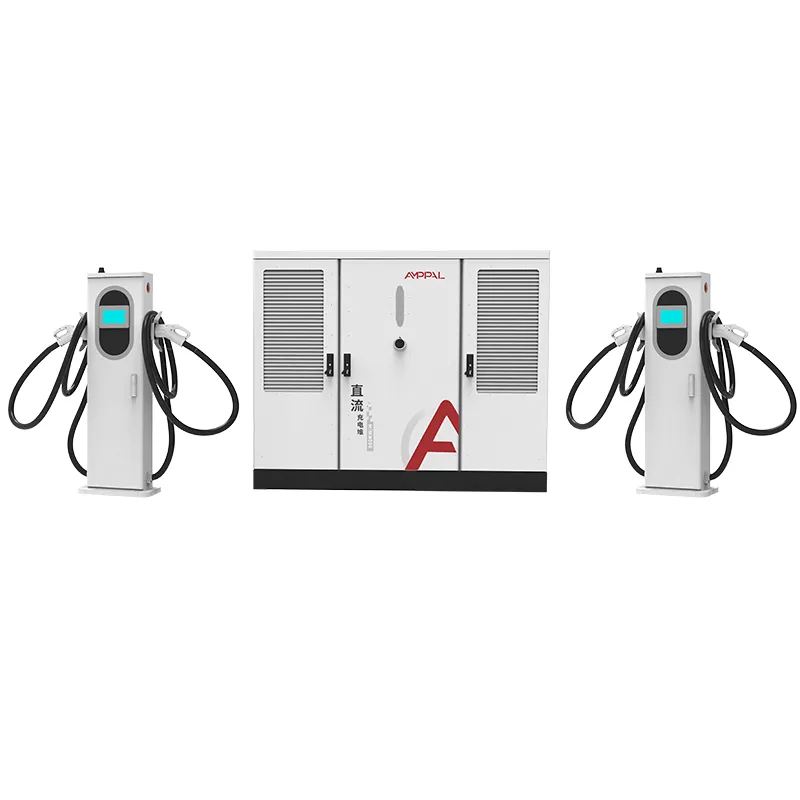

AF-DC-600 همان معماری سایر اعضای خانواده S2 را اجرا می کند: ورودی AC380V±15٪، یک استخر ماژول برق 600 کیلووات در یک باس DC، و پایانه های خنک کننده مایع 600A با حلقه های خنک کننده مهر و موم شده. زمانبند به هر ترمینال جریان درخواستی خود را تا سقف استخر اعطا می کند.

کار رابط در کانکتور مهم است، جایی که پیشنهاد استاندارد طرح تماس، هندسه اتصال مایع خنک کننده و ترتیب دست دادن بین تفنگ و وسیله نقلیه را تعریف می کند. این بخشی است که به یک کامیون 2026 اجازه می دهد تا به ایستگاه 2031 متصل شود و همچنان به طور تمیز مذاکره کند. هر ترمینال با نسخه فعلی دست دادن ارسال می‌شود، و سیستم‌افزار تفنگ مانند بقیه پشته از طریق OCPP به‌روزرسانی می‌شود.

تله متری از همان کانال OCPP به عنوان کنترل برق استفاده می کند، بنابراین سیستم پشتیبان دمای مایع خنک کننده، چرخه های رابط و سلامت ماژول را در هر ترمینال مشاهده می کند - داده هایی که گروه کاری IEC برای اصلاح استاندارد استفاده می کند.

فراتر از گواهینامه ها: پیشنهاد استاندارد AMPPAL

AF-DC-600 با مجموعه گواهینامه کامل CE/TUV/CB/CCC/UL عرضه می شود و کانکتور مایع به طور جداگانه تحت رابط پیشنهادی تایید شده است.

هر کابینت یک تست مقاومت عایق در 1000VDC به اضافه یک بررسی تداوم زمین را پاک می کند.

موجودی ماژول در استخر 600 کیلووات در یک سوزاندن دو روزه بار کامل در بانک بار کارخانه تأیید می شود.

استقامت اسلحه به دنبال یک آزمایش نمونه برداری 20000 چرخه است که اندازه آن مطابق با پیش بینی های وظیفه راهرو است.

حفاظت از ورود به IP54 (IEC 60529) و مصونیت در برابر نوسانات (IEC 61000-4-5) برای هر دسته تأیید شده است.

گزارش‌های آزمایش دسته‌ای، از جمله گزارش کانکتور از سوختن، همراه با واحد ارسال می‌شود.

هشت قدم پشت AF-DC-600

ورق فولادی برای محفظه کلاس S2 بر روی لیزرهای TRUMPF بریده می شود و سپس با CNC شکل می گیرد.

کابینت روکش پودری در فضای باز دارد.

مجموعه ماژول های همسان از خط مونتاژ اختصاصی DC خارج می شوند.

اسلحه های مایع 600A روی نیمکت تمیز مونتاژ می شوند و مایع خنک کننده در آن ایستگاه آب بندی می شود.

شینه ها و مهارها با گشتاور کنترل می شوند. حلقه مایع خنک کننده با فشار تست شده است.

ربات های FANUC قرار دادن ماژول را کنترل می کنند.

واحد با سیستم عامل بارگذاری شده است و نمایه OCPP برای باطن شما تنظیم شده است.

تنها پس از دو روز سوختن و بررسی 14 نقطه ای کابینت جعبه می شود.

پذیرنده اولیه یا دنبال کننده سریع: شما کدام هستید؟

AF-DC-600 را بخرید اگر برای یک دهه در حال ساخت هستید: راهروها، ناوگان کامیون، یا یک شبکه ملی که بر روی رابط های مایع 600A استاندارد می شود. سخت‌افزارهای استاندارد اولیه زمانی که توصیه‌های IEC فعال می‌شوند، نیازی به مقاوم‌سازی ندارند، و شبکه‌های راهرویی که زودتر متعهد می‌شوند، قبل از رسیدن تقاضای اصلی، عرضه رابط را قفل می‌کنند.

زمانی که جلسات شما عمدتاً کلاس 250A است، از آن صرفنظر کنید: استخر 600 کیلووات و تفنگ های 600 آمپری بیش از نیاز کار هزینه دارند و یک پشته 240 کیلووات یا 360 کیلووات همان درآمد را کسب می کند. هنگامی که اتصال به شبکه نمی تواند 600 کیلووات را حفظ کند، از آن بگذرید، زیرا پشته کمتر از رتبه خود بیکار می شود.

اگر از نوع دنبال کننده سریع هستید، انتظار برای اسناد نهایی IEC قابل دفاع است - اما AF-DC-600 در حال حاضر هندسه پیشنهادی AMPPAL را ارائه می دهد، بنابراین انتظار عمدتاً کاغذ می خرند، نه تغییرات سخت افزاری.

انتخاب یک تامین کننده با صدا در استاندارد

AMPPAL پیشنهاد رابط خنک کننده مایع را در نمایشگاه کانتون در آوریل 2025 ارائه کرد و یکی از مشارکت کنندگان اصلی مکالمه استاندارد جهانی خنک کننده مایع است.

پروژه هیدروژن سبز NEOM در عربستان سعودی 500 واحد خنک کننده مایع را از همین خط تولید گرفته است.

انبارها ظرف 15 تا 20 روز کاری کارخانه را ترک می کنند و حداقل سفارش یک پشته است.

بیش از 200 ایستگاه در شبکه خود AMPPAL داده های میدانی را در مورد سایش کانکتور به تیم مهندسی می دهد.

قیمت گذاری EXW، FOB Ningbo یا CIF با مهندس نامگذاری شده که تا راه اندازی باقی می ماند.

حمل و نقل کلاس S2: جعبه، پیچ و مهره و اسناد

کابینت AF-DC-600 در ابعاد 1850 × 1850 × 1000 میلی متر در یک جعبه تخته سه لا تقویت شده، با هر ترمینال مایع 600 آمپر در جعبه ای با پوشش فوم و آب بندی شده با مایع خنک کننده حمل می شود.

یک پشته با دو پایانه بارگیری در هر کانتینر 40 فوتی. پیچ های جعبه به ریل های کف و وزن ناخالص 1400-1600 کیلوگرم در هر مجموعه اجرا می شود.

بسته صادراتی حاوی فاکتور تجاری، لیست بسته بندی، B/L، گواهی مبدأ و گزارش های آزمایشی هر دسته، بر اساس شرایط EXW، FOB Ningbo یا CIF است. حمل و نقل دریایی از نینگبو به روتردام 32 تا 38 روز طول می کشد، و حمل و نقل هوایی یک گزینه برای واحدهای فوری است.

پوشش دو ساله ساخته شده در حدود 600A تجهیزات

گارانتی به مدت 2 سال روی کابینت، پایانه‌ها، ماژول‌ها و مدار خنک‌کننده، با تأیید مجدد هندسه رابط بر اساس استانداردهای در حال تکامل، اجرا می‌شود.

کیت های پر کردن مایع خنک کننده و تفنگ های مایع یدکی ظرف 3-5 روز کاری ارسال می شود.

چک‌های سه‌ماهه از راه دور روند دمای مایع خنک‌کننده و تعداد چرخه اتصال را مشاهده می‌کنند.

یک برگه بازرسی شش ماهه - سطح مایع خنک کننده، گیره ها، سایش تفنگ - به پنج زبان ارائه می شود.

یک خط اختصاصی واتس اپ شما را با شماره سریال موجود در پرونده به مهندس پس از فروش متصل می کند.

عملکرد پشته های جریان بالا: اشتباه در مقابل درست

اشتباه: فرض کنید هر کانکتور 600 آمپری از برند دیگری با تفنگ AF-DC-600 جفت شود. راست: از کانکتور AMPPAL منطبق استفاده کنید. اتصالات دست دادن و مایع خنک کننده از استاندارد پیشنهادی پیروی می کند، نه یک میانبر اختصاصی.

اشتباه: اجرای پشته با 600 کیلووات کامل در تغذیه شبکه دارای رتبه 400A. راست: حد ورودی را در HMI تنظیم کنید تا با اتصال مطابقت داشته باشد. برنامه ریز به آن احترام می گذارد.

اشتباه: با تفنگ مایع مانند تفنگ بادی رفتار کنید و آن را محکم کنید. سمت راست: آن را به قلاب حوض آویزان کنید. سیم پیچ های محکم شلنگ مایع خنک کننده را به هم می زند.

اشتباه: رد شدن از گزارش چرخه رابط. راست: هر سه ماهه تعداد چرخه پایانی را مرور کنید. جایگزینی اسلحه را با دقت 10 درصد پیش بینی می کند.

اشتباه: به روز رسانی سیستم عامل بدون بررسی نسخه OCPP در سایت. راست: ابتدا نمایه باطن را مطابقت دهید. پشته از 1.6 و 2.0 پشتیبانی می کند اما آنها در پیکربندی تغییر می کنند.

صداهایی از استقرارهای اولیه 600 کیلووات

یک اپراتور بزرگراه ترکیه یک دستگاه AF-DC-600 را در سپتامبر 2025 در یک راهرو آزمایشی نصب کرد. مدیر مهندسی آنها گفت که کانکتور منطبق بر IEC عامل تعیین کننده بود، زیرا یک آزمایش 350 کیلوواتی قبلی از یک دوشاخه اختصاصی استفاده کرده بود که آنها را به هم متصل کرده بود. شکایت: راه اندازی یک هفته بیشتر از 480 کیلووات S2 طول کشید زیرا اپراتور شبکه خواستار مطالعات حفاظتی اضافی بود. آنها اکنون در حال برنامه ریزی واحد دوم برای جهت مخالف هستند.

یک انبار نروژی شارژ نیمه برقی از پشته برای شارژ سه کامیون در زمان ناهار استفاده می کند. تعادل زمانبندی چهار لاین طبق مشخصات کار می کرد و کامیون ها در حدود 40 دقیقه از حالت شارژ 20% به 80% رسیدند. مدیر سایت خاطرنشان کرد که حلقه خنک کننده مهر و موم شده نیاز به بررسی یک سطح در شش ماه دارد، نه آن چیزی که آنها انتظار داشتند هفتگی آب اضافه شود.

یک توسعه دهنده راهرو قزاقستانی دو واحد را بلافاصله پس از نشست نمایشگاه کانتون خریداری کرد که در آن AMPPAL این پیشنهاد را ارائه کرد. مدیر عامل آنها گفت که خرید از یک شرکت استاندارد احساس امنیت بیشتری نسبت به خرید از یک دنبال کننده داشت و آنها قبل از اولین ارسال، واحد سوم را سفارش دادند.

سؤالات متداول استانداردها: هشت پاسخ مستقیم

س: AMPPAL دقیقاً چه چیزی را در نمایشگاه کانتون پیشنهاد کرد؟

A: رابط شارژ مایع خنک‌شده استاندارد که هندسه رابط، اتصالات خنک‌کننده و پروتکل دست دادن را پوشش می‌دهد. کارشناسان کمیسیون مستقل انتخابات به این پیشنهاد علاقه نشان دادند.

س: آیا AF-DC-600 با خودروهای امروزی کار می کند؟

پاسخ: بله، هر پایانه ای از CCS1، CCS2، GB/T، CHAdeMO و NACS پشتیبانی می کند، بنابراین ناوگان امروزی به طور معمول شارژ می شود.

س: با نهایی شدن استاندارد IEC چه تغییری می کند؟

پاسخ: به‌روزرسانی‌های احتمالی سیستم‌افزار و آزمایش؛ هندسه سخت افزاری پیشنهادی AMPPAL از قبل در محصول موجود است، بنابراین رابط فیزیکی تغییر نمی کند.

س: آیا یک پشته می تواند به طور همزمان به چهار ماشین سرویس دهد؟

پاسخ: بله، استخر 600 کیلووات به 8 پایانه تقسیم می شود و خطوط مایع 600 آمپر در اولویت قرار دارند.

س: نصب از شبکه به چه چیزی نیاز دارد؟

A: AC380V ± 15٪ سه فاز. خروجی کامل حدود 910A در هر فاز می کشد، بنابراین اکثر سایت ها یک ترانسفورماتور را برنامه ریزی می کنند.

س: آیا مایع خنک کننده در هنگام برخورد ایمن است؟

پاسخ: سیال در حجم های مورد استفاده دی الکتریک و غیر سمی است و حلقه مهر و موم شده و تحت فشار تست شده است.

س: چقدر سریع می توانیم تحویل بگیریم؟

A: حدود سه تا چهار هفته (15-20 روز کاری) پس از سپرده گذاری زمین برای ساخت سهام.

س: آیا گارانتی به روز رسانی های استاندارد آینده را پوشش می دهد؟

پاسخ: به‌روزرسانی‌های میان‌افزار به مدت ۲ سال رایگان هستند و هندسه سخت‌افزار از قبل با استاندارد پیشنهادی مطابقت دارد.
