سیستم برق شارژ سریع DC با خنک کننده مایع 480 کیلوواتی برای شبکه های برقی تجاری

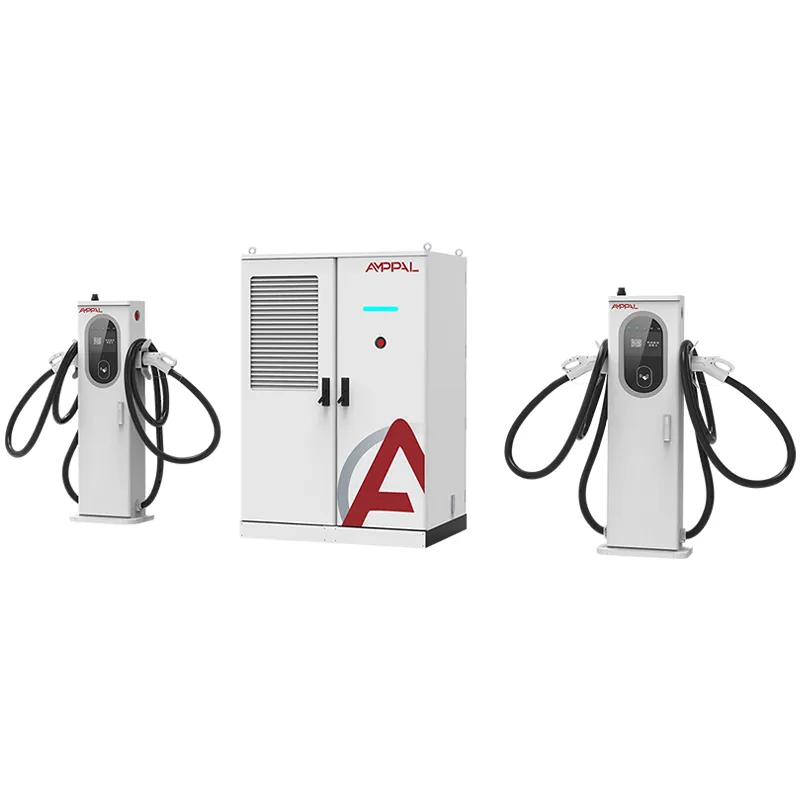

سیستم برق شارژ سریع DC با خنک‌کننده مایع AMPPAL 480 کیلوواتی برای شبکه‌های EV تجاری (AF-DC-480-LC-S2) یک پشته شارژ DC با خنک‌کننده مایع با ظرفیت 480 کیلووات است که ترمینال‌های خنک‌کننده مایع 600 آمپر محدودیت‌های فیزیکی قوطی‌های خنک‌کننده هوا، کابل‌های دستی، فندک‌ها را حل می‌کنند. حداکثر راندمان 94.5٪، DC200-1000V، IP54، CCS1/CCS2/GB/T/CHADeMO/NACS، OCPP 1.6/2.0. دارای گواهینامه CE/TUV/CB/CCC/UL، 15-20 روز کاری از کارخانه Yueqing، 2 سال گارانتی. قیمت AF-DC-480-LC-S2 و برگه مشخصات کابل مایع را از AMPPAL بخواهید.

ارسال استعلام

توضیحات محصول

پشته 480 کیلوواتی S2 به زبان ساده

AF-DC-480-LC-S2 یک پشته شارژ 480 کیلوواتی با یک انتخاب عمدی است: هر ترمینال با مایع 600A خنک می شود و حلقه خنک کننده از طریق کابل و تفنگ عبور می کند، نه فقط ماژول برق. کابینت اصلی 1850 x 1850 x 1000 میلی‌متر جریان را به پایانه‌هایی می‌رساند که به اندازه کافی نازک می‌مانند تا راننده با یک دست آن را بلند کند.

فیزیک نابخشودنی است. جریان DC 600A از طریق مس تقریباً به 240 میلی متر مربع مقطع هادی نیاز دارد. یک کابل هوا خنک با این اندازه که در عایق پیچیده شده است، حدود 7 تا 8 کیلوگرم در هر متر وزن دارد و به اندازه کافی سفت است که بتواند با کاربر مبارزه کند. همان جریان را از طریق یک کابل نازک تر فشار دهید و مس در عرض چند دقیقه از دمای 90 درجه سانتی گراد عبور می کند.

خنک کننده مایع این مبادله را قطع می کند. مایع خنک‌کننده در داخل ژاکت گردش می‌کند، گرما را از منبع می‌برد و به هادی اجازه می‌دهد تا به اندازه عملی کوچک شود. نتیجه یک نور مونتاژ تفنگ و کابل به اندازه کافی برای اتصال یک دستی در 600A است.

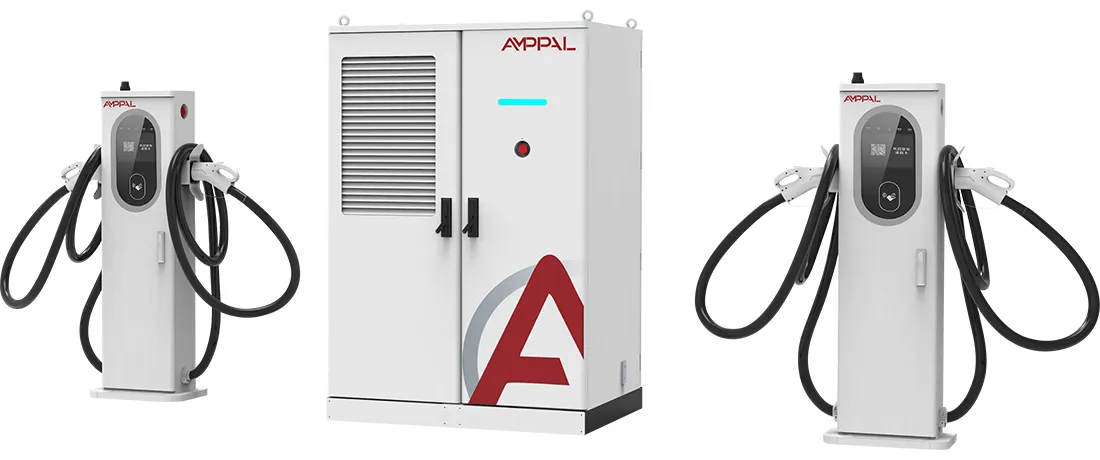

480kW Liquid-Cooled DC Fast Charging Power System for Commercial EV Networks

کابل های خنک کننده مایع 600A چه چیزی را برای سایت شما تغییر می دهند

ارگونومی یک دست: تفنگ و کابل خنک‌شونده مایع تقریباً 60 درصد کمتر از یک مجموعه هوا خنک‌شده با جریان یکسان هستند، که در روزهای شیفت 16 ساعته اهمیت دارد.

دمای کابل نزدیک به 40 درجه سانتیگراد در 600A پیوسته باقی می ماند، بنابراین ژاکت لاستیکی نرم نمی شود، کانکتور خزش نمی کند و مقاومت تماس ثابت می ماند.

کابل‌های نازک‌تر بیشتر می‌شوند: یک کابل مایع 5 متری واقعاً انعطاف‌پذیر است، بنابراین یک پایانه هر دو درگاه شارژ جلو و عقب را بدون تفنگ دوم ارائه می‌کند.

حلقه خنک کننده مهر و موم شده است: یک پمپ کوچک و رادیاتور در داخل ترمینال، مایع خنک کننده را با سرعت جریان ثابت، بدون چیلر، بدون شارژ آب و بدون لوله کشی خارجی حرکت می دهند.

600A پایدار نکته است: جایی که تفنگ های هوا خنک باید پس از 15 تا 20 دقیقه جریان کامل کاهش یابد، ترمینال مایع 600A را تا زمانی که خودرو بخواهد نگه می دارد.

استخر 480 کیلوواتی پشت آن به دو کامیون 800 ولتی یا سه سدان اجازه می دهد به طور همزمان بدون گرسنگی کشیدن یکدیگر را بکشند.

مشخصات فنی

پارامتر	مشخصات
مدل	AF-DC-480
توان خروجی نامی	480 کیلو وات
کابینت اصلی (میلی متر)	1850 × 1850 × 1000
ترمینال	600A با مایع خنک می شود
ولتاژ ورودی	AC380V±15%
محدوده ولتاژ خروجی	DC200-1000V
HMI	صفحه نمایش لمسی 7 اینچی
اوج بهره وری	94.5٪
درجه حفاظت	IP54
اتصالات سازگار	CCS1/CHAdeMO/CCS2/GB/T/NACS
دمای عملیاتی	-25 درجه سانتی گراد ~ 50+ درجه سانتی گراد
گارانتی	استاندارد 2 ساله

پنج نمایه سایت که باید به S2 نگاه کنند

شارژرهای برجسته بزرگراه که مالکان خودروهای برقی ممتاز سایت را بر اساس وزن دسته و سفتی کابل قضاوت می کنند.

خطوط انبار برای وانت ها و کامیون های برقی با معماری 800 ولت که 600 آمپر را برای 30 تا 60 دقیقه می کشند.

سایت های راهرویی که باید جلسات سریع پشت سر هم و بدون کاهش حرارتی داشته باشند.

بالشتک‌های شهری محکم که کابل‌های طولانی و سفت خنک‌کننده هوا، خلیج مجاور را مسدود می‌کردند.

ایستگاه های ویترینی که اپراتور کمترین وزن کابل ممکن را برای رانندگان مسن می خواهد.

داخل حلقه کابل خنک کننده مایع

حلقه از داخل ترمینال شروع می شود: یک پمپ DC مایع خنک کننده را از طریق شلنگی که تمام طول ژاکت کابل را می گذراند، فشار می دهد، بلوک تماس کانکتور را می پوشاند و به یک رادیاتور کوچک با هوا خنک می شود. سرعت جریان و دمای ورودی کنترل می شود و هر زمان که ترمینال به برق وصل شود، پمپ کار می کند، نه تنها در هنگام شارژ.

گرما از جایی که ایجاد می شود حذف می شود. بلوک تماس 600A، هادی کابل و دستگیره همگی در داخل حلقه قرار دارند، بنابراین دمای هیچ یک از آنها حتی در روز 50 درجه سانتیگراد از حدود 45 درجه سانتیگراد تجاوز نمی کند. خنک کننده هوا، برعکس، گرما را به داخل ژاکت کابل می ریزد و به هوای محیطی بستگی دارد که ممکن است از قبل گرم باشد.

از آنجا که حلقه مهر و موم شده است و مایع خنک کننده یک سیال دی الکتریک غیر رسانا است، هیچ آب، مسیر خوردگی و خطر یخ زدگی تا 25- درجه سانتیگراد وجود ندارد. AMPPAL سیال و درجه شیلنگ را مشخص می کند و مدار قبل از بسته بندی در کارخانه تحت فشار قرار می گیرد.

دنباله کاغذ: گواهینامه ها و گزارش های آزمایشی

گواهینامه‌های CE، TUV، CB، CCC و UL AF-DC-480-LC-S2 را پوشش می‌دهند و تفنگ خنک‌شده با مایع دارای گواهی کانکتور خاص خود است.

مدار خنک کننده با فشار کاری 2 برابر با فشار آزمایش می شود و مجموعه شیلنگ در یک آزمایش انعطاف پذیری 20000 سیکل نمونه برداری می شود.

مقاومت عایق در 1000VDC و تداوم زمین در هر واحد بررسی می شود.

اعتبار سنجی حرارتی 600 آمپر به مدت 8 ساعت روی بانک بار، با پروب روی کابل، تفنگ و کانکتور به طور مداوم اجرا می شود.

IP54 به ازای استاندارد IEC 60529 و ایمنی در برابر افزایش فشار بر اساس IEC 61000-4-5 بخشی از رکورد آزمایش دسته ای است.

گزارش‌های آزمایشی همراه با دسته برای کارهای گمرکی، بیمه و مدارک شبکه ارسال می‌شود.

هشت مرحله تولید برای کابینه S2

پانل های محفظه بر روی دستگاه های TRUMPF با لیزر برش داده می شوند و با CNC شکل می گیرند.

کابینت ها روکش پودری در فضای باز دارند.

ماژول های برق روی خط اختصاصی DC مونتاژ می شوند.

تفنگ و کابل خنک کننده مایع روی یک نیمکت تمیز جداگانه با پر کردن مایع خنک کننده مهر و موم شده ساخته شده است.

شینه ها و مهارهای جریان بالا با ابزارهای کنترل شده با گشتاور نصب می شوند.

روبات های FANUC ماژول ها را قرار می دهند و حلقه مایع خنک کننده پس از سیم کشی تحت فشار تست می شود.

پروفایل‌های میان‌افزار و OCPP فلش می‌شوند و با باطن شما مطابقت داده می‌شوند.

سوختن 48 ساعته بانک بار در 480 کیلووات قبل از بازرسی نهایی و جعبه‌بندی انجام می‌شود.

آیا 600A ارزشش را دارد؟ یک پاسخ مستقیم

اگر سایت شما واقعاً 600A بارگیری می کند: کامیون های 800 ولتی، سدان های ممتاز یا راهرویی با جلسات سریع پشت سر هم، S2 را بخرید. این تنها شرایطی است که سخت افزار کابل مایع هزینه خود را می پردازد، معمولاً در عرض 12 تا 18 ماه تنها با استفاده از آن.

اگر ترافیک خودروهای 400 ولتی زیر 250 آمپر است، آن را نخرید. یک واحد 480 کیلوواتی با هوا خنک یا ترمینال مختلط S1 هزینه کمتری خواهد داشت و یک تفنگ مایع 600 آمپری که هرگز 600 آمپر را نمی بیند یک لوکس با تعمیر و نگهداری است. اگر تیم شما نمی تواند هر شش ماه یکبار 15 دقیقه مایع خنک کننده را بررسی کند، آن را نخرید.

اگر همچنان S1 را با S2 وزن می کنید، به یاد داشته باشید که S1 ترمینال های خنک کننده هوا را در دسترس نگه می دارد در حالی که S2 اینطور نیست. هنگامی که تصمیم گرفتید سایت کاملاً ممتاز است، S2 پاسخ طولانی مدت تر است.

پنج دلیل مشخص برای خرید S2 از AMPPAL

S2 480 کیلوواتی در همان کارخانه Yueqing ساخته می شود که 500 واحد خنک کننده مایع را برای پروژه هیدروژن سبز NEOM در عربستان سعودی تامین کرد.

زمان تحویل 15-20 روز کاری و MOQ یک واحدی برای پیکربندی سهام.

بسته کامل گواهینامه و برگه مشخصات کابل مایع همراه با دستگاه ارسال می شود.

بیش از 200 ایستگاه در شبکه عامل خود AMPPAL، بنابراین داده های خرابی میدانی به طراحی باز می گردند.

قیمت گذاری EXW، FOB Ningbo یا CIF با یک مهندس نامگذاری شده برای طول عمر پروژه.

نحوه ارسال S2: محفظه و بارگیری کانتینر

ابعاد کابینت اصلی S2 1850 × 1850 × 1000 میلی متر است و در یک جعبه تخته سه لا تقویت شده با درجه بندی بالا قرار می گیرد. هر ترمینال خنک‌شده با مایع در جعبه‌ای با روکش فوم خاص خود حرکت می‌کند و حلقه خنک‌کننده از قبل پر شده و مهر و موم شده است.

یک S2 با دو پایانه طرح کانتینر استاندارد 40 فوتی است. جعبه به ریل های کف پیچ می شود و جعبه های ترمینال در کنار آن بسته می شوند. وزن ناخالص در هر ست تقریباً 1300-1500 کیلوگرم است.

اسناد حمل و نقل: فاکتور تجاری، لیست بسته بندی، بارنامه، گواهی مبدا و گزارش آزمایش دسته ای. ما از EXW، FOB Ningbo یا CIF نقل قول می کنیم.

تعمیر و نگهداری مایع خنک کننده بخشی از بسته گارانتی است

گارانتی 2 ساله پشته، پایانه ها، ماژول ها و مدار خنک کننده آب بندی شده را پوشش می دهد.

کیت های پر کردن مجدد مایع خنک کننده و گیره های شلنگ ظرف 3-5 روز کاری ارسال می شود. کارخانه مشخصات سیال را منتشر می کند تا بتوانید به صورت محلی منبع تهیه کنید.

بررسی های سه ماهه از راه دور روندهای دمای مایع خنک کننده را پوشش می دهد، که پمپ زود فرسوده می شود.

چک لیست خدمات 6 ماهه (سطح مایع خنک کننده، گیره های شلنگ، سایش کانکتور) به پنج زبان ارائه شده است.

یک کانال اختصاصی واتس اپ شما را به مهندس پس از فروش که شماره سریال شما را می داند متصل می کند.

دست زدن به تفنگ های خنک کننده مایع: اشتباه در مقابل درست

اشتباه: استفاده از آب لوله کشی یا خنک کننده عمومی در حلقه. راست: فقط از مایع دی الکتریک که AMPPAL مشخص می کند استفاده کنید. مهر و موم پمپ و درجه شیلنگ به آن بستگی دارد.

اشتباه: بین جلسات، کابل مایع را محکم روی زمین بپیچید. راست: بگذارید صاف دراز بکشد یا روی قلاب ارائه شده آویزان شود. سیم پیچ های محکم شلنگ داخلی را به هم می زند.

اشتباه: با فرض اینکه ترمینال در هنگام قطع برق خود را خنک کند. راست: هنگامی که اسلحه در لنگر قرار می گیرد، پمپ متوقف می شود. ترمینال را در سایه نگه دارید تا از خیساندن حرارت قبل از پلاگین بعدی جلوگیری کنید.

اشتباه: تعویض یک تفنگ مایع فرسوده با یک واحد خنک کننده هوا از انبار. سمت راست: محفظه ترمینال S2 برای تفنگ های مایع سیم کشی و خنک می شود. از واحد 600A منطبق استفاده کنید.

اشتباه: رد شدن از چک شش ماهه به دلیل مهر و موم بودن حلقه. سمت راست: سطح، گیره ها و سایش اتصال را بررسی کنید. تعویض پمپ خراب بسیار ارزان تر از کانکتور ذوب شده است.

بازخورد اپراتور پس از شش ماه خدمات 600A

یک اپراتور راهرو هلندی از آگوست 2025 دو S2 را در یک میدان خدماتی اجرا کرد. اپراتور نقطه شارژ آنها دمای کابل تفنگ را در 42 درجه سانتیگراد پس از یک جلسه 40 دقیقه ای 600 آمپر در محیط 28 درجه سانتیگراد اندازه گیری کرد و رانندگان در مورد دسته سبک نظر دادند. شکایت آنها: بلند کردن پایه ترمینال در طول تعمیر و نگهداری پد سنگین است.

یک توسعه‌دهنده سایت آمریکایی که سازگاری با NACS را آزمایش می‌کند، گفت که کابل مایع 5 متری بدون تغییر مکان کامیون به درگاه عقب یک پیکاپ رسیده است، چیزی که آنها از یک تفنگ 600A انتظار نداشتند. آنها زمان تحویل قطعات یدکی را به عنوان ریسک اصلی اعلام کردند و یک پایانه یدکی با پشته سفارش دادند.

یک انبار استرالیایی که کامیون‌های سنگین جاده‌ای را اداره می‌کرد، S2 را با سرعت 600 آمپر در پنجره‌های سه ساعته هل داد. داده‌های حرارتی نگهداری می‌شد، اما مهندس سایت شیلنگ طولانی‌تری می‌خواست. AMPPAL اکنون کابل های مایع 7 متری را به عنوان یک خط سفارشی ارائه می دهد.
