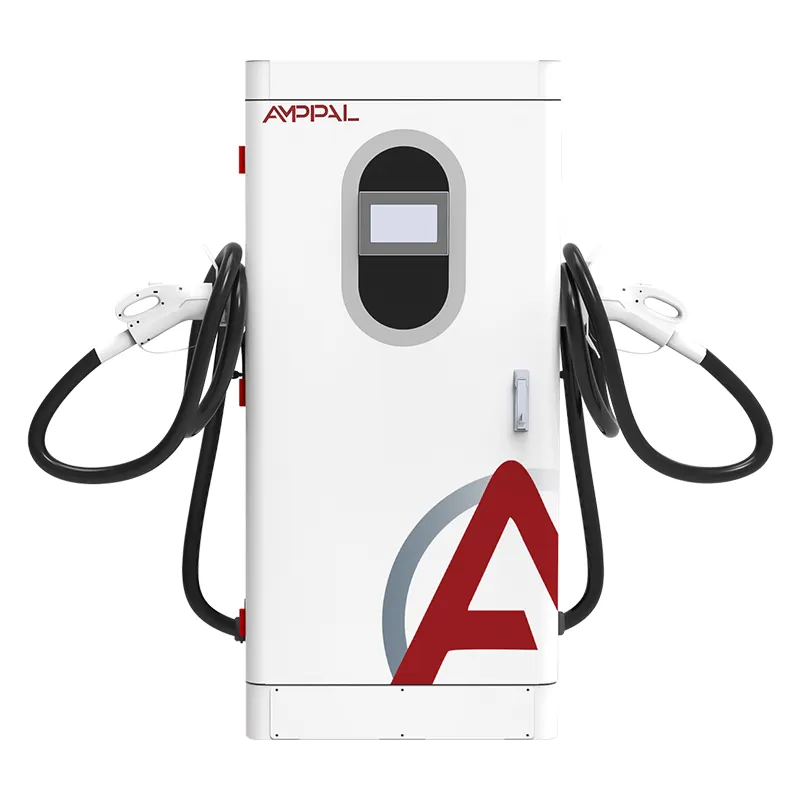

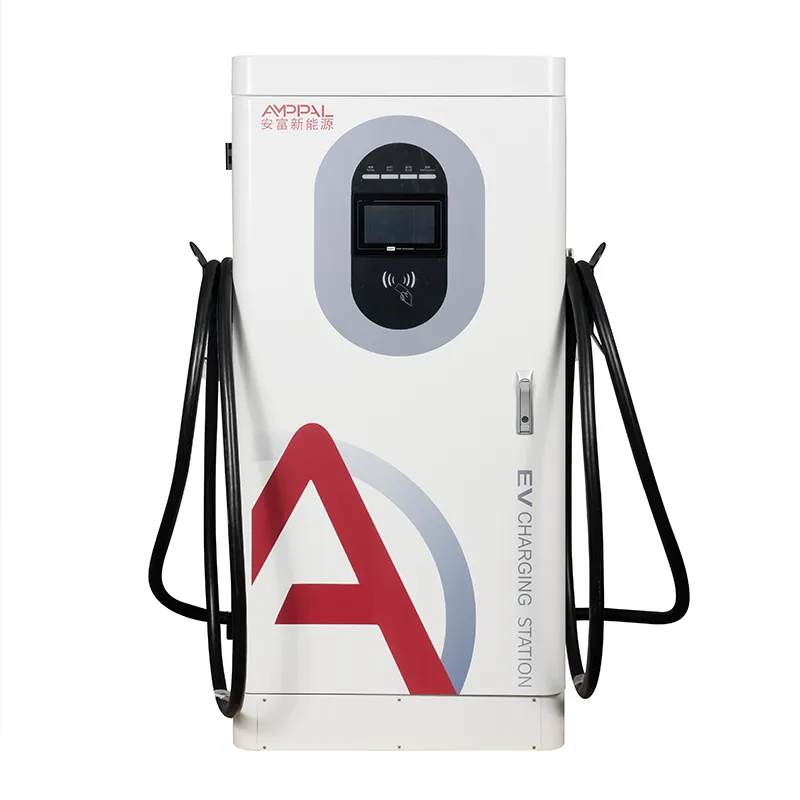

شارژر سریع DC یکپارچه با کارایی بالا 80 کیلو وات برای ناوگان برقی تجاری

شارژر 80 کیلوواتی که با ترانسفورماتور شما مانند یک مستاجر رفتار می کند

هر کیلووات ساعتی که این شارژر از ترانسفورماتور سایت شما بیرون می کشد به صورت AC تمیز و خوش رفتار می رسد - این تصمیم مهندسی پشت AF-DC-80-Y-B-O-4-H است، و به همین دلیل است که این شارژر سریع DC یکپارچه 80 کیلوواتی به جای یک چک لیست کاربردی، متعلق به یک چک لیست کاربردی است. ضریب توان ≥0.99 است و اعوجاج هارمونیک کل ≤5٪ باقی می ماند، ارقامی که به ندرت در واردات ارزان مشاهده می کنید.

چرا روی کاغذ مهم است؟ ترانسفورماتوری که شارژر با ضریب توان ضعیف را تغذیه می‌کند، جریان راکتیو اضافی را حمل می‌کند، گرم‌تر می‌شود و قبض برق شما می‌تواند شامل هزینه‌های انرژی راکتیو باشد که کسی به شما هشدار نداده است.

ابعاد کابینت 1620 x 750 x 560 میلی‌متر، 80 کیلو وات، خروجی 200-1000 ولت با توان ثابت از 300 تا 1000 ولت است. ما آن را در Yueqing، ژجیانگ، جایی که کدهای شبکه کیفیت برق را جدی می‌گیرند، می‌سازیم. این صفحه توضیح می دهد که اعداد برای عملیات شما چه معنایی دارند.

پنج راه یک ورودی PF ≥0.99 برای خودش پرداخت می کند

بدون جریمه توان راکتیو: در PF ≥0.99 شارژر مانند یک بار مقاومتی برای متر به نظر می رسد، بنابراین شرکت های برقی که kVA یا انرژی راکتیو را صورتحساب می کنند چیزی برای شارژ کردن شما ندارند.

THD ≤5% ترانسفورماتورهای مشترک را خنک نگه می دارد: جریان های هارمونیکی که در ترانسفورماتور و سیم کشی خنثی به گردش در می آیند به کسری از آنچه شارژرهای ارزان قیمت تولید می کنند کاهش می یابد.

تأیید اتصال به شبکه ساده‌تر: بسیاری از شرکت‌ها برای نصب DC، اعلامیه‌های هارمونیک و ضریب توان را درخواست می‌کنند. گزارش های تست ما هر دو را در بار کامل پوشش می دهد.

عملکرد مناسب برای همسایه: هتل یا دفتری که فیدر را به اشتراک می‌گذارد، هنگام شروع جلسات شارژ، چراغ‌های سوسو زدن یا تنظیم مجدد وسایل الکترونیکی را نخواهد دید.

عمر دارایی سایت طولانی تر: جریان راکتیو کمتر و هارمونیک های کمتر به این معنی است که ترانسفورماتور، کابل کشی و سوئیچ سردتر کار می کنند و دیرتر پیر می شوند.

حداکثر راندمان 95 درصد در بالا: همان مرحله قدرت SiC که ورودی را تمیز می کند، انرژی کمتری را نیز به عنوان گرما هدر می دهد.

مشخصات فنی

سایت هایی که هارمونیک ها شما را با مشکل مواجه می کنند

پارک‌های تجاری در آلمان و فرانسه، جایی که یک ترانسفورماتور 630 کیلوولت آمپر مشترک، دفاتر، ماشین‌های CNC و شارژرها را روی یک شینه تغذیه می‌کند.

هتل‌هایی در ترکیه و یونان، جایی که مهمانان از سوسو زدن چراغ‌ها شکایت می‌کنند، اگر شارژر روی همان فیدر آشپزخانه بد رفتار کند.

انبارهای ناوگان در بریتانیا و هلند دارای 8 تا 20 شارژر هستند، جایی که تجمع هارمونیک در بسیاری از واحدها خطر واقعی است.

پشت بام‌های مراکز خرید در امارات و عربستان سعودی، جایی که تیم برق تمام مشخصات بار را قبل از امضای قرارداد اجاره بررسی می‌کند.

گاراژهای شهری در مکزیک و برزیل، جایی که شرکت برق قبل از تأیید تعرفه تجاری، کیفیت برق را بررسی می‌کند.

داخل مرحله قدرت: PFC، هارمونیک و بانک بار

یکسو کننده شارژر DC جریان متناوب را به DC تبدیل می کند و یکسو کننده ساده فقط در پالس های باریک نزدیک به پیک ولتاژ جریان می کشد. این پالس ها هارمونیک هستند - جریان در 250 هرتز، 350 هرتز، 450 هرتز و فراتر - هیچ کار مفیدی انجام نمی دهند. AF-DC-80-Y-B-O-4-H از یک جلو فعال (PFC) استفاده می کند که جریان ورودی را به صورت موج سینوسی صاف در فاز با ولتاژ شکل می دهد.

مرحله دوم آن DC تمیز را به 200-1000 VDC مورد نیاز خودرو تبدیل می کند، برق ثابت از 300 به 1000 ولت. یک کامیون 800 ولتی و یک سدان 400 ولتی هر دو در قسمت صاف منحنی شارژ خود به 80 کیلو وات نزدیک می شوند.

شما می‌توانید این رفتار را خودتان تأیید کنید: گزارش‌های آزمایشی ما THD و PF را در 25٪، 50٪، 75٪ و 100٪ بار فهرست می‌کنند، زیرا شارژری که فقط در حالت آماده به کار تمیز به نظر می‌رسد بی‌ارزش است. نمودار تک خطی سایت و ترانسفورماتور kVA را برای ما ارسال کنید تا مهندسان ما تأثیر بار را - معمولاً ظرف یک روز - تخمین بزنند.

گواهینامه ها و امتیازات آزمون پشت سر آنها

ما UL، CE، CB، TUV و CCC را داریم. بپرسید و ما فایل‌های گواهی منطبق را برای این واحد ایمیل می‌کنیم.

هر دسته به مدت 48 ساعت در بار کامل، دمای ثبت در ماژول ها، کانکتورها و سلف های PFC سوزانده می شود.

کیفیت توان به ازای هر دسته در بانک بار کالیبره شده با PF و THD در چهار نقطه بار تأیید می شود.

مجموعه ایمنی (13 عملکرد) تحت EN IEC 61851-1:2019 و 61851-23:2014 قرار دارد.

کابینت ها دارای IP54 هستند و نمونه های نمک پاش 96 ساعت نگهداری می شوند. باند عملیاتی -25C تا +50C اجرا می شود.

از ورق فلز تا بانک بار: مسیر تولید

مرحله 1: ورق فولاد بر روی خطوط متصل به FANUC قبل از پوشش پودری برش لیزری، پانچ شده و خم می شود.

مرحله 2: در حالی که تولید ادامه دارد، یک نمونه از هر دسته پوشش وارد محفظه نمک پاش می شود.

مرحله 3: مراحل ورودی و بردهای PFC ساخته شده بر روی خط AC. ماژول های برق در خط DC - ایستگاه های جداگانه.

مرحله 4: بازرسی ورودی ماژول های SiC، فیلترهای EMI، اتصالات و اجزای اندازه گیری.

مرحله 5: سیم کشی دستی با پایانه های کنترل شده با گشتاور و بررسی بصری هر مفصل.

مرحله 6: به مدت 48 ساعت در محیط 40 درجه سانتیگراد، PF، THD، کارایی و پایداری comms دقیقه به دقیقه ثبت می شود.

مرحله 7: فلش میان‌افزار، تست OCPP 1.6j در برابر سرور ما، سپس بررسی نهایی بانک بار کیفیت برق.

مرحله 8: بسته بندی و پالت سازی. عکس‌های قبل از ارسال قبل از بارگیری کانتینر در صندوق ورودی شما فرود می‌آیند.

بررسی انطباق: آیا این کابینت مناسب است؟

AF-DC-80-Y-B-O-4-H را زمانی انتخاب کنید که سایت شما یک ترانسفورماتور را با بارهای دیگر به اشتراک می گذارد، ابزار شما درخواست اعلان کیفیت توان می کند یا چندین واحد را نصب می کنید که هارمونیک های آنها جمع می شود. اگر مدیر دارایی شما قبلاً ضریب قدرت را در پروژه قبلی علامت گذاری کرده است، این مدل به آن گفتگو پایان می دهد.

اگر سایت دارای یک ترانسفورماتور اختصاصی با فضای سر سخاوتمند باشد، این شارژر برای شما مناسب نیست، ابزار شما هرگز هارمونیک ها را بررسی نمی کند، و شما به سادگی ارزان ترین جعبه 80 کیلوواتی را می خواهید که ماشین ها را شارژ کند. همچنین اگر به جلسات زیر 30 دقیقه ای برای تاکسی های 800 ولتی نیاز دارید، انتخاب اشتباهی است. تا 120 کیلووات یا 160 کیلووات افزایش دهید.

مطمئن نیستید؟ نمودار تک خطی و رتبه ترانسفورماتور را ارسال کنید. ما فضای هارمونیک را محاسبه می کنیم و صادقانه به شما می گوییم که آیا یک، دو یا شش واحد بدون ارتقا به فیدر شما مناسب است.

معامله با کارخانه ضربات معامله با دلال

سؤالات فنی شما در مورد طراحی PFC و کدهای شبکه مستقیماً به مهندسان ما در Yueqing می‌رود، نه از طریق صندوق ورودی یک فروشنده.

OEM/ODM از یک کارخانه: رنگ سفارشی، لوگو، پیش‌فرض‌های میان‌افزار و پیکربندی باطن شما، همه در کارخانه انجام می‌شود.

سهام ایجاد مرخصی در 15-20 روز کاری. سفارشات سفارشی حدود 7-10 روز بیشتر اجرا می شوند.

سفارشات آزمایشی پذیرفته شده از 1 واحد برای بازارهای جدید؛ قیمت کانتینر برای 10+ واحد.

قطعات گارانتی توسط DHL/FedEx ظرف 48 ساعت پس از ادعای تایید شده پرواز می کنند. تشخیص از راه دور از طریق اتصال OCPP اجرا می شود.

جعبه ها، کانتینرها و اسناد گمرکی

هر جعبه گزارش کیفیت توان دسته‌ای و همچنین واحد را حمل می‌کند - فایلی که کارگزار گمرک و بازبینی کننده ابزار شما ممکن است بخواهند. وزن کابینت تقریباً 300 کیلوگرم است. جعبه تخته سه لا 60-80 کیلوگرم اضافه می کند و 10-14 جعبه برای یک ظرف 40HQ قرار می گیرد.

FOB Ningbo یا Shanghai اعمال می شود مگر اینکه CIF، CFR یا DDP را ترجیح دهید. یک نمودار پالت قبل از بسته بندی صادر می شود تا بتوان کامیون را از قبل رزرو کرد.

اسناد ارسالی با سفارش: فاکتور تجاری، لیست بسته بندی، گواهی مبدا، فایل های CE/TUV و گزارش PF/THD.

شرایط خدمات: آنچه که دو سال در واقع پوشش می دهد

دوره دو ساله در ماژول ها، مرحله کنترل و فیلتر. بخش PFC بخشی است که در واحدهای ارزان قیمت به آرامی تخریب می شود. ما به صراحت پوشش داده شده است.

ادعاهای تأیید شده در عرض 48 ساعت - معمولاً 3-5 روز کاری در سراسر اروپا - لوازم یدکی را در یک پیک قرار می دهند.

به‌روزرسانی‌های سفت‌افزار و پارامترها از راه دور از طریق OCPP انجام می‌شوند - اکثر مشکلات هرگز نیازی به بازدید از سایت ندارند.

اولین نصب‌ها یک تماس راه‌اندازی ویدیویی دریافت می‌کنند - اتصال زمین، سیم‌کشی و باطن به صورت زنده بررسی می‌شوند.

روال پیشنهادی: فیلترها هر 6 ماه یکبار تمیز می‌شوند، پایانه‌ها سالیانه بازگردانده می‌شوند و وقتی بارهای جدید به باسبار می‌پیوندند، شکل موج ورودی دوباره بررسی می‌شود.

نکات نصب: اشتباه در مقابل درست

اشتباه: این شارژر را روی فیدری که از قبل با هارمونیک های موتور محرک سنگین است فرود آورید، سپس دستگاه را به خاطر مشکلات سایت سرزنش کنید. سمت راست: ابتدا شکل موج ورودی را اندازه گیری کنید. مهندسان ما در صورت نیاز، ضبط و کاهش اندازه را تفسیر می کنند.

اشتباه: با فرض اینکه هادی خنثی هرگز جریانی را روی یک تغذیه سه فاز حمل نمی کند. راست: THD ≤5% بار خنثی را کم نگه می‌دارد، اما ورودی AC همچنان باید طبق دفترچه راهنما سیم‌کشی شود - 4 هسته یا 5 هسته همانطور که مشخص شده است.

اشتباه: راه اندازی واحد از یک ژنراتور کوچک بدون بررسی ظرفیت. راست: یک ژنراتور که این ورودی PFC را تغذیه می کند به ولتاژ و فرکانس پایدار نیاز دارد. تایید کنید که برای هجوم به اضافه بار مداوم رتبه بندی شده است.

اشتباه: نادیده گرفتن بررسی گشتاور سالانه زیرا دستگاه هرگز خاموش نمی شود. سمت راست: یک ترمینال شل زیر 80 کیلو وات به آرامی گرم می شود. چک 15 دقیقه ای ارزان تر از یک گلوله ذوب شده است.

اشتباه: باور PF ≥0.99 به شما امکان می دهد بارگذاری های دیگر سایت را نادیده بگیرید. درست: شارژر تمیز است، اما ترانسفورماتور هنوز همه چیزهای دیگر را در شینه ارائه می دهد.

داستان‌های اپراتور: آنچه که اعداد برای آنها انجام دادند

یک پارک تدارکاتی در هلند شش واحد AF-DC-80-Y-B-O-4-H را در اکتبر 2025 روی یک ترانسفورماتور مشترک 630 کیلوولت آمپر نصب کرد که همچنین یک سردخانه را تغذیه می کند. مشاور آنها THD را در نقطه اتصال مشترک اندازه گیری کرد: 4.9٪ با شش شارژر در حال کار، در مقابل 11٪ با دو واحد ارزانتر که آنها آزمایش کرده بودند. شکایت آنها: لولاهای درب نسبت به وزن درب سبک هستند.

یک هتل زنجیره ای در ترکیه دارای چهار واحد در بدروم و آنتالیا است. برنامه اتصال به شبکه آنها بدون مطالعه هارمونیک تصویب شد زیرا گزارش های آزمایش ضمیمه شده بودند. مدیر عملیات خاطرنشان می کند که صدای فن 65 دسی بل در شب از عرشه استخر شنیده می شود.

یک خرده فروش در مکزیکوسیتی دو واحد را روی پشت بام قرار داد که یک بانک پله برقی را نیز تغذیه می کند. تیم برق مرکز خرید شارژر دو برند دیگر را به دلیل کیفیت برق رد کرده بود. این یکی در یک هفته بررسی شد. گریپ: پنل QR کناری گرد و غبار را سریع جمع می کند.

سوالات متداول

س: THD ≤5% در عمل دقیقاً به چه معناست؟

A: اعوجاج هارمونیک کل جریان ورودی در بار کامل در 5٪ یا کمتر از پایه باقی می ماند. در عمل، شارژر آلودگی هارمونیک کمی به سیستم الکتریکی سایت شما اضافه می کند - به خوبی در اکثر محدودیت های کاربردی.

س: آیا این شارژر جریمه های توان راکتیو شرکت من را تحریک می کند؟

پاسخ: خیر. با ضریب توان ≥0.99، مولفه راکتیو ناچیز است، بنابراین صورت‌حساب شرکت‌های برق برای انرژی راکتیو یا ضریب توان پایین هیچ مبنایی برای شارژ شما ندارد.

س: آیا به فیلتر هارمونیک جداگانه یا واحد تصحیح ضریب توان نیاز دارم؟

پاسخ: خیر، قسمت جلویی فعال در داخل کابینت هر دو را انجام می دهد. این نکته انتخاب این مدل نسبت به شارژر یکسو کننده غیرفعال است.

س: آیا می تواند از دیزل ژنراتور کار کند؟

پاسخ: بله، اگر ژنراتور ولتاژ و فرکانس را در پنجره 15 ± AC380V ثابت نگه دارد و ظرفیت کافی داشته باشد. اندازه ژنراتور را قبل از تعهد با ما تأیید کنید.

س: آیا رقم PF در بار کامل اندازه گیری می شود یا فقط در حالت بیکار؟

A: در بار کامل، و همچنین در 25٪، 50٪ و 75٪ بار. گزارش دسته ای هر چهار نقطه را نشان می دهد - آن را بخواهید.

س: چه اسناد اتصال به شبکه را ارائه می دهید؟

A: گواهینامه های CE/TUV، گزارش تست کیفیت توان با منحنی های PF و THD و برگه های داده انگلیسی. اینها بیشتر بررسی های کاربردی در اروپا، خاورمیانه و آمریکای لاتین را پوشش می دهند.

س: آیا برق تمیزتر هزینه بیشتری دارد؟

پاسخ: مرحله فعال PFC مقداری هزینه جزء را در مقابل یک یکسو کننده ارزان قیمت اضافه می کند - اما این هزینه در کنار جریمه های اجتناب شده، ارتقاء ترانسفورماتور و تماس های سرویس، کوچک است.

س: آیا می توانم 80 کیلووات را در 230 ولت تک فاز اجرا کنم؟

پاسخ: خیر، این یک واحد سه فاز است که به AC380V ± 15٪ نیاز دارد. برای سایت‌های تک‌فاز، به جای آن به شارژرهای DC دیواری تا ۴۰ کیلووات نگاه کنید.
