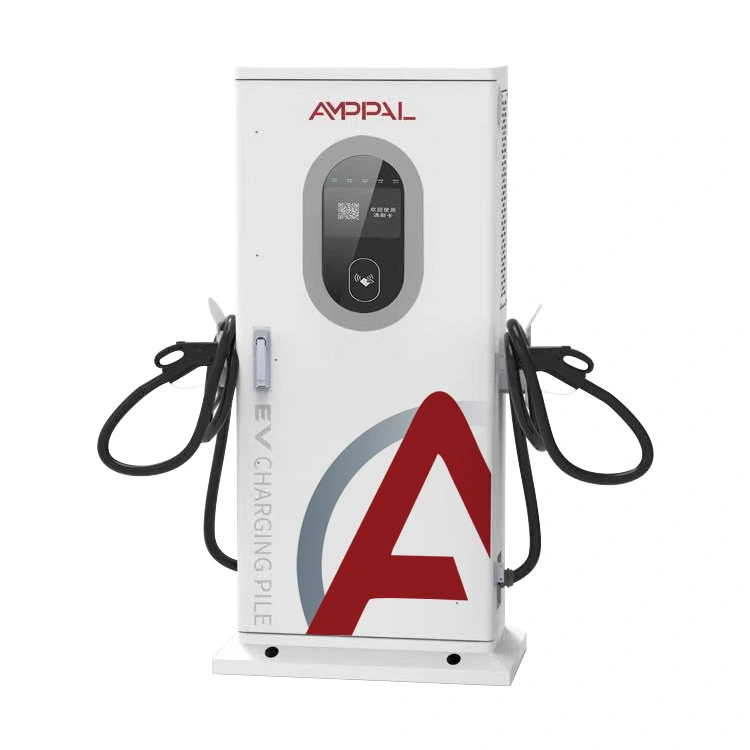

ایستگاه شارژ DC EV یکپارچه فشرده 20 کیلو وات برای پارکینگ خرده فروشی

یک پست شارژ که برای استفاده توسط غریبه ها ساخته شده است

بین شارژری که کار می کند و شارژری که عموم مردم می توانند بدون کمک از آن استفاده کنند، تفاوت وجود دارد. AF-DC-020-Y-B-O-3 پاسخ ما به مشکل دوم است. ارتفاع آن 1517 میلی‌متر است که صفحه‌نمایش رنگی 7 اینچی را در سطح چشم طبیعی برای کسی که در کنار ماشینش می‌ایستد، قرار می‌دهد، و قفسه اسلحه در ارتفاع کمر جایی که یک بزرگسال می‌تواند کابل DC را به راحتی بلند کند.

صفحه نمایش جایی است که بیشترین تلاش طراحی انجام شده است. وضعیت جلسه، انرژی تحویل‌شده، زمان سپری شده، تعرفه فعلی و برآورد باقی‌مانده همه در یک صفحه هستند - بدون غواصی در منو. وقتی مشکلی پیش می‌آید، پیام به جای نمایش کد عیب که برای راننده در ساعت یازده شب معنی ندارد، می‌گوید چه باید کرد.

رد پای عمدا باریک است. در 650 × 300 میلی‌متر، پست در سر یک محل پارک استاندارد بدون نفوذ به فضا قرار می‌گیرد، که معمولاً اپراتورها را مجبور به نصب دیواری می‌کند.

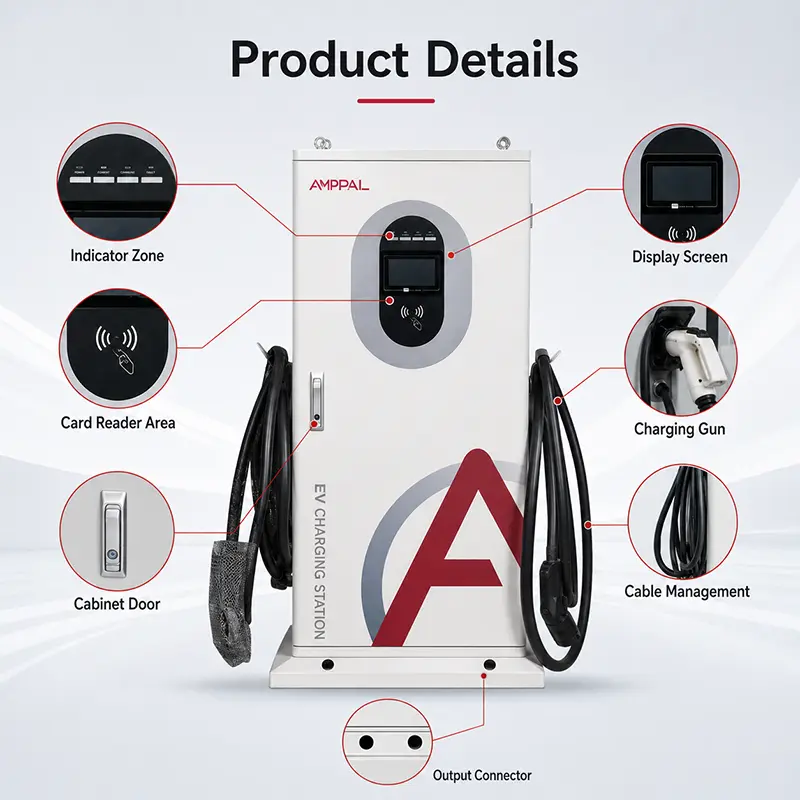

جزئیاتی که تماس های پشتیبانی را کاهش می دهد

صفحه نمایش لمسی رنگی 7 اینچی در ارتفاع چشم 1200 میلی متر: قابل خواندن از حالت ایستاده بدون خم شدن و به اندازه کافی برای رانندگان مسن تر.

سه روش شروع - کارت RFID، اسکن QR، کد پین. وقتی تلفنی سیگنال نداشته باشد، کارت همچنان کار می کند. وقتی راننده کارتی نداشته باشد، QR همچنان کار می کند.

چهار حالت شارژ: شارژ کامل خودکار، توان ثابت، مقدار ثابت و زمان ثابت. راننده با بیست دقیقه زمان را انتخاب می کند. یکی با بودجه مقدار را انتخاب می کند.

غلاف کابل و قلاب در ارتفاع کار: تنها دلیل آسیب‌دیدگی اسلحه‌ها این است که رانندگان آن‌ها را روی بتن می‌اندازند زیرا غلاف ناجور است.

0-100A در 200-1000VDC: پنجره ولتاژی مشابه با کابینت های بزرگ ما، بنابراین هیچ وسیله نقلیه ای به دلیل داشتن یک پلت فرم 800 ولت دور نمی شود.

محفظه IP54 دارای امتیاز -25 درجه سانتیگراد تا +50 درجه سانتیگراد، با محفظه الکترونیکی جدا از ورودی کابل مهر و موم شده است.

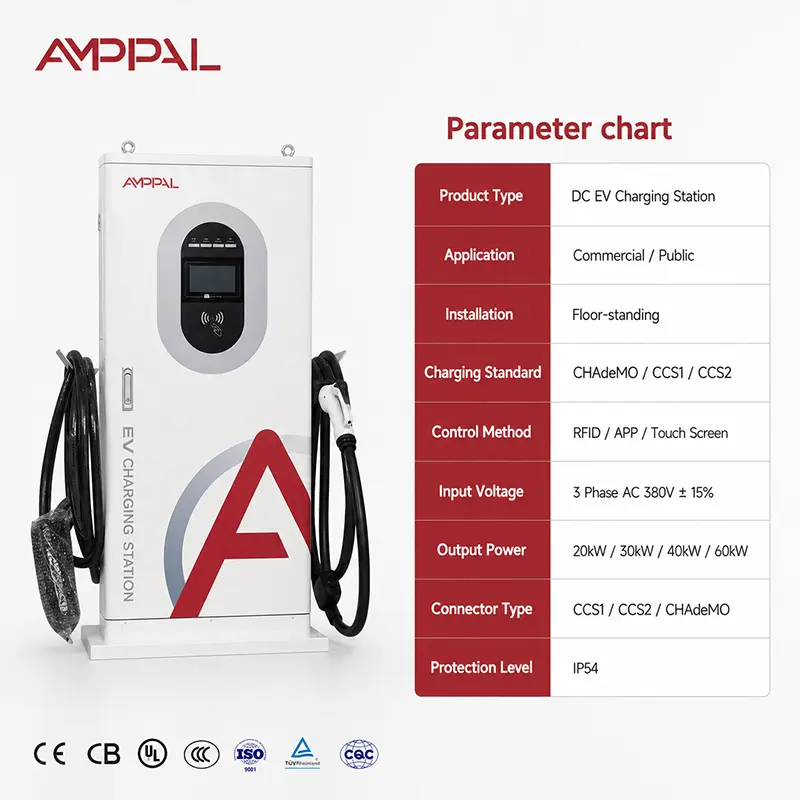

مشخصات فنی

جایی که این پست بهترین کار می کند

پارکینگ شهری در خیابان: یک پست باریک در سر خلیج همان چیزی است که اکثر مقامات شهری تایید می‌کنند، جایی که کابینه وسیع قانون ترخیص پیاده‌رو را نادیده می‌گیرد.

پارکینگ هتل ها و رستوران ها: میهمانان بدون درخواست کمک از پذیرش، که آزمون عملی هر واحد عمومی است، خود سرویس می دهند.

پارک‌های خرده‌فروشی کوچک: 20 کیلووات برای یک مغازه 60 تا 90 دقیقه‌ای مناسب است، و پست در کنار ویترین فروشگاه به‌جای صنعتی عمدی به نظر می‌رسد.

مجتمع‌های مسکونی با محفظه‌های مشترک: دسترسی به پین ​​به دفتر مدیریت اجازه می‌دهد بدون مدیریت سیستم کارت RFID کدها را صادر کند.

پارکینگ بازدیدکنندگان محل کار: شروع QR به این معنی است که بازدیدکننده بدون ثبت نام در طرح کارت شرکت، هزینه ای را دریافت می کند.

وقتی درایور به برق وصل می شود چه اتفاقی می افتد

دنباله ثابت است و چند ثانیه طول می کشد. پست کانکتور را شناسایی می کند، تایید می کند که قفل درگیر شده است، سپس در حالی که کنتاکتورها باز می مانند، آزمایش عایق را در سمت DC انجام می دهد. اگر عایق زیر آستانه باشد - یک رابط مرطوب، یک کابل آسیب دیده - در آنجا متوقف می شود و به راننده می گوید که دوباره وصل شود.

با عبور از آن، پست و پارامترهای وسیله نقلیه مبادله می شوند. BMS ولتاژ هدف و حداکثر جریان قابل قبول را بیان می کند. پست تأیید می کند که چه چیزی می تواند عرضه کند و شروع به افزایش می کند. از این نقطه خودرو کنترل جریان را در اختیار دارد، به همین دلیل است که دو خودرو در پست های یکسان می توانند با نرخ های بسیار متفاوت شارژ شوند.

هر یک از چهار حالتی که راننده انتخاب کرده است، بر زمان پایان جلسه حاکم است. خودکار اجرا می شود تا زمانی که BMS یک توقف را صدا کند. مقدار ثابت، توان ثابت و زمان ثابت در شرایط خود به پایان می رسد، و پست دلیل را بر روی صفحه گزارش می دهد تا هیچ کس اشتباهی را فرض نکند.

تست انطباق و خط

EN IEC 61851-1:2019 و EN IEC 61851-23:2014، با اعلامیه CE و گزارش آزمایشی سریالی که با هر پست ارسال می شود.

صفحه نمایش و لایه لمسی برای خوانایی و پاسخ در محدوده عملیاتی کامل -25 تا +50 درجه سانتیگراد آزمایش شده است. خرابی لمس در هوای سرد یک شکایت رایج در واحدهای عمومی است.

100٪ مقاومت عایق و تست مقاومت دی الکتریک.

دوچرخه‌سواری مکانیکی تفنگ و غلاف در نمونه‌های تولیدی - غلاف یک نقطه سایش در تجهیزات سلف سرویس است.

تأیید IP54 به علاوه اسپری نمک 96 ساعته روی محفظه و پایه.

اجرا با بار کامل با ورود حرارتی قبل از بسته بندی.

پست چگونه ساخته می شود

1. بازرسی ورودی ماژول ها، مجموعه های صفحه نمایش، خوانندگان، کنتاکتورها و مجموعه های کابل.

2. پانچ CNC و تشکیل پانل های ستون و پایه. هندسه فلنج پایه تعیین می کند که چگونه پست بعد از لنگر انداختن درست می ایستد.

3. جوشکاری رباتیک ستون به پایه، درزهای همسطح زمین بر روی وجوه قابل مشاهده.

4. قبل از درمان و پوشش پودر الکترواستاتیک. تجهیزات رو به عموم یک بررسی ضخامت پوشش اضافی دریافت می کنند.

5. مونتاژ برق - ماژول‌ها، شین‌ها و سیم‌کشی داخلی، تمام پایانه‌های برق دارای گشتاور و علامت‌گذاری شاهد.

6. HMI و سخت افزار دسترسی نصب شده: صفحه نمایش، کارت خوان، پنجره دوربین QR و صفحه کلید، هر کدام با عملکرد تست شده اند.

7. بار سفت‌افزار، کالیبراسیون حسگر، و تست رابط کاربری اسکریپتی که هر چهار حالت شارژ را پوشش می‌دهد.

8. شارژ کامل، باتری ایمنی، بررسی IP، سپس جعبه برای صادرات.

آیا 20 کیلووات قدرت مناسب برای یک پست عمومی است؟

قدرت را با مدت زمانی که ماشین واقعاً پارک کرده است، مطابقت دهید، نه با آنچه در یک سند مناقصه چشمگیر به نظر می رسد.

در 20 کیلووات، راننده تقریباً 20 کیلووات ساعت در ساعت دریافت می کند - حدود 100 تا 120 کیلومتر برد. برای یک سفر خرید، یک وعده غذایی یا یک بازدید اداری که کاملاً کافی است و هزینه خرید پست کمتر و اتصال کمتر است.

اگر سوله‌های شما در کمتر از چهل دقیقه واژگون می‌شوند، یا اگر رانندگان انتظار خروج سریع را دارند، این محصول اشتباهی است و ما ترجیح می‌دهیم اکنون بگوییم: به کابینت‌های 60 کیلووات یا 120 کیلووات نگاه کنید. به همین ترتیب، اگر سایت صرفاً یک پارکینگ مسکونی یک شبه باشد، پست‌های AC با پول بسیار کمتری به همان رانندگان خدمات می‌دهند.

چگونه این با یک جعبه دیواری در همان قدرت مقایسه می شود

آزادی قرار دادن: یک پست در هر نقطه از سایت در بالای سر قرار می گیرد. یک جعبه دیواری به یک دیوار در جای مناسب نیاز دارد که اغلب در پارکینگ روباز وجود ندارد.

ارائه عمومی: یک پست تمام شده با صفحه نمایش بزرگ به عنوان زیرساخت عمدی خوانده می شود. رانندگان بیش از یک جعبه روی دیوار به آن اعتماد دارند و این در استفاده نشان می دهد.

اندازه صفحه نمایش: رنگ 7 اینچی در اینجا در مقابل 4.3 اینچی در 20 کیلووات نصب شده روی دیوار. برای استفاده عمومی بدون مراقبت، صفحه نمایش بزرگتر ارزش تفاوت را دارد.

نصب: یک پست نیاز به یک پایه کوچک و ورودی کابل از پایین دارد. جعبه دیواری اینطور نیست. بودجه برای آن زمینه.

شرایط تجاری در هر دو یکسان است: استاندارد MOQ 1 واحد، 15-20 روز کاری، دو سال گارانتی، نام تجاری سفارشی از 50 واحد.

جعبه و تحویل

پست ها به صورت عمودی در یک جعبه تخته سه لا با ابعاد تقریباً 1620 × 750 × 420 میلی متر، وزن ناخالص حدود 85 کیلوگرم، با محافظ فوم روی صفحه نمایش و تفنگ به طور جداگانه در همان جعبه بسته بندی می شوند.

شش جعبه متناسب با پیکربندی استاندارد پالت صادراتی. یک کانتینر 20 فوتی حدود 48 پست و یک مکعب با ارتفاع 40 فوت حدود 100 پست می گیرد، بسته به اینکه کیت های لنگر با سفارش ارسال می شوند یا خیر.

شرایط موجود EXW، FOB Ningbo یا شانگهای، CIF و DDP به اکثر مقاصد اروپایی و خلیج فارس است. کیت‌های پیچ لنگر و قالب‌های نصب به همراه کالا بدون پرداخت هزینه ارسال می‌شوند. مستندات شامل فاکتور، لیست بسته بندی، اعلامیه CE، گزارش تست سریال و نقشه های پایه می باشد.

خدمات و مواد مصرفی

دو سال ضمانت ماژول های برق، صفحه نمایش، ریدرها، کنتاکتورها و مونتاژ کابل.

تفنگ شارژ و کابل به عنوان قابل تعویض در میدان تلقی می شوند. توزیع‌کننده‌ای که دو مجموعه تفنگ یدکی دارد می‌تواند شایع‌ترین آسیب‌های عمومی را در عرض یک روز برطرف کند.

تشخیص از راه دور از طریق OCPP در جایی که متصل است، از جمله وضعیت صفحه نمایش و خواننده.

ارسال قطعات یدکی ظرف 48 ساعت پس از تایید، 3-5 روز کاری توسط پیک.

فاصله سرویس توصیه شده: شش ماه در سایت های عمومی - تمیز کردن فیلتر، بازرسی اسلحه و غلاف، بررسی واشر، بررسی سطح صفحه نمایش.

چه چیزی در سایت های عمومی اشتباه می شود

اشتباه: نصب پست رو به آفتاب مستقیم بعد از ظهر. راست: صفحه را به دور از نور کم قرار دهید یا گزینه نمایش با روشنایی بالا را متناسب کنید. صفحه نمایش های ناخوانا نسبت به شارژ آهسته شکایت بیشتری ایجاد می کنند.

اشتباه: لنگر زدن به دال سطح نازک. راست: یک پایه مناسب روی نقشه ارائه شده بریزید. پست ها توسط وسایل نقلیه دنده عقب ضربه می خورند و پایه آن بار را می گیرد.

اشتباه: حذف توقف چرخ یا بولارد در جلوی خلیج. راست: مناسب یکی. هزینه در مقابل ستون جایگزین ناچیز است.

اشتباه: برچسب کد QR را محو کنید. درست: در هر بازدید از سرویس آن را بررسی کنید - یک کد QR سفید شده بی‌صدا هر جلسه‌ای را که با یک تلفن شروع می‌شد از بین می‌برد.

اشتباه: فرض کنیم خرابکاری یک مشکل سخت افزاری است. راست: نور و پوشش دوربین از یک پست عمومی بهتر از هر رتبه بندی محوطه محافظت می کند.

بازخورد مالک سایت

شهرداری در شمال یونان در سال 2025 چهارده پست را در چهار پارکینگ شهری نصب کرد. افسر حمل و نقل آنها گزارش داد که گزینه پین ​​پر استفاده ترین روش شروع است، نه کارت - بازدیدکنندگان بدون حساب محلی به سادگی یک کد از متصدی پارکینگ گرفتند.

یک گروه هتل در گرجستان با یازده پست در سه ملک یک بازخورد ارائه کرد که توصیه ما را تغییر داد: آنها درخواست کردند که چهار حالت شارژ به صورت خودکار و زمان ثابت برای استفاده مهمان محدود شود، زیرا دو حالت دیگر افراد را گیج کرده بودند. این پیکربندی اکنون به عنوان یک تنظیمات سیستم عامل در دسترس است.

یک اپراتور در ازبکستان که 9 پست را اداره می‌کند، خاطرنشان کرد که عمق باریک 300 میلی‌متری تعیین‌کننده بود - محفظه‌های آن‌ها مطابق با استانداردهای دوران شوروی با گردش فشرده تنظیم شده‌اند، و یک کابینت عمیق‌تر در بررسی دسترسی به آتش شکست می‌خورد.

سوال از خریداران

س: آیا راننده می تواند بدون برنامه یا حساب کاربری از آن استفاده کند؟

ج: بله. پین و RFID هر دو به طور مستقل کار می کنند. QR در جایی در دسترس است که یک پلتفرم پشتیبان را اجرا می کنید.

س: به چه پایه ای نیاز دارد؟

A: یک پد بتنی به نقشه ارائه شده ما با ورودی کابل از زیر. پیچ لنگر و قالب گنجانده شده است.

س: صفحه نمایش در نور روز چقدر قابل مشاهده است؟

پاسخ: صفحه استاندارد در سایه و نور غیر مستقیم قابل خواندن است. گزینه روشنایی بالا را برای پیشروهای باز رو به خورشید مشخص کنید.

س: کدام یک از چهار حالت را باید فعال کنم؟

پاسخ: برای سایت های عمومی، زمان خودکار و ثابت بیشتر رانندگان را پوشش می دهد. مبلغ ثابت برای مدل های پیش پرداخت مناسب است. شما می توانید منو را در سیستم عامل محدود کنید.

س: طول کابل شارژ چقدر است؟

A: 5 متر به صورت استاندارد، که به ورودی های دو طرف یک خلیج می رسد. کابل‌های طولانی‌تر در دسترس هستند، اما وزنی را برای کاربر اضافه می‌کنند تا بتواند آن را اداره کند.

س: آیا 20 کیلووات برای توجیه تعرفه عمومی کافی است؟

پاسخ: در سایت‌های مبتنی بر اقامت، بله. در سایت های حمل و نقل که در آن رانندگان انتظار سرعت دارند، شکایات قیمت دنبال می شود. تعرفه را صادقانه با قدرت مطابقت دهید.

س: آیا می توانم دو اسلحه را جا بدهم؟

A: در این مدل نیست. عملیات چند تفنگی با کابینت های اسپلیت ما شروع می شود.

س: زمان تحویل چقدر است؟

A: استاندارد 15-20 روز کاری؛ 25-30 برای رنگ های سفارشی، گرافیک صفحه یا ساخت سیستم عامل محدود. استاندارد MOQ 1 واحد، 50 برای نام تجاری.
