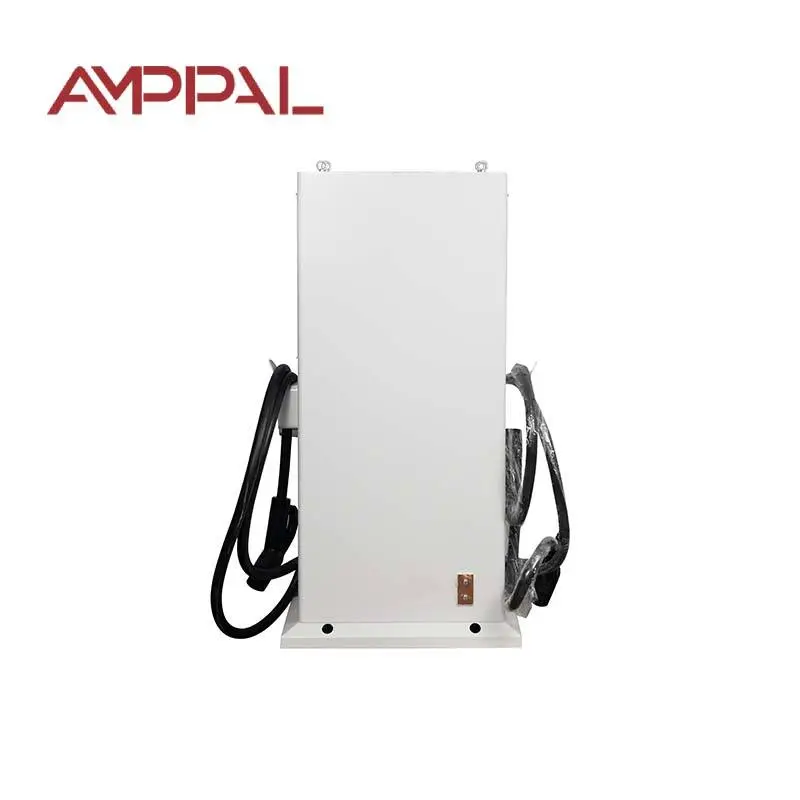

شارژر سریع 60 کیلوواتی همه کاره DC EV برای ناوگان تجاری

این شارژر چیست و از شبکه شما چه می خواهد

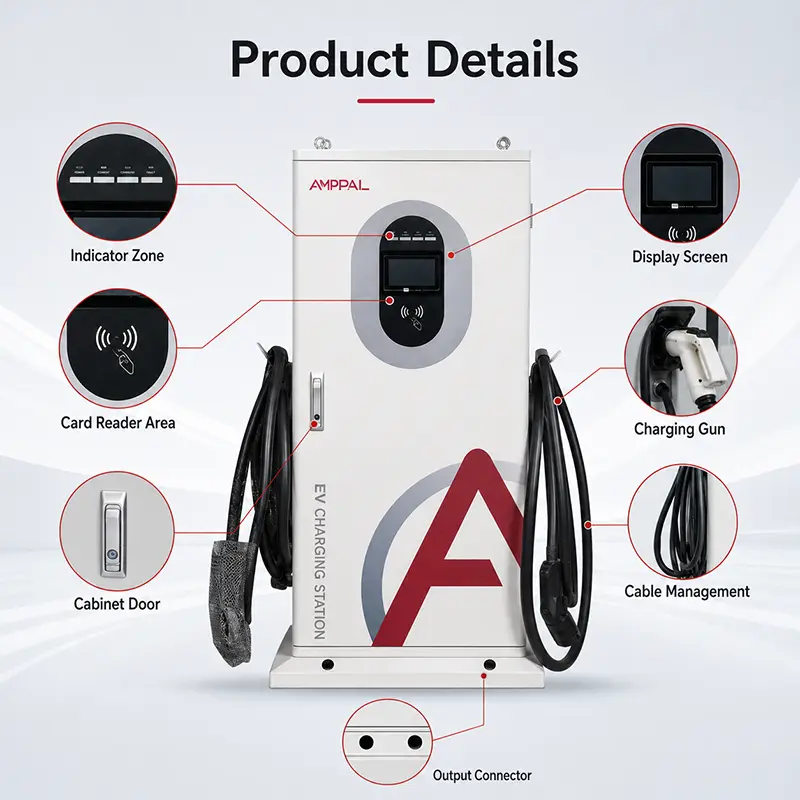

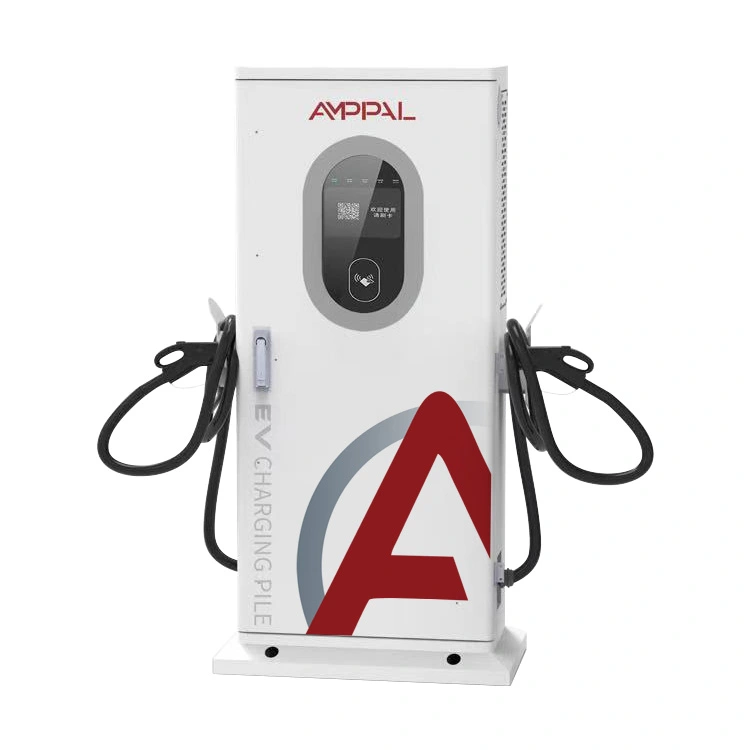

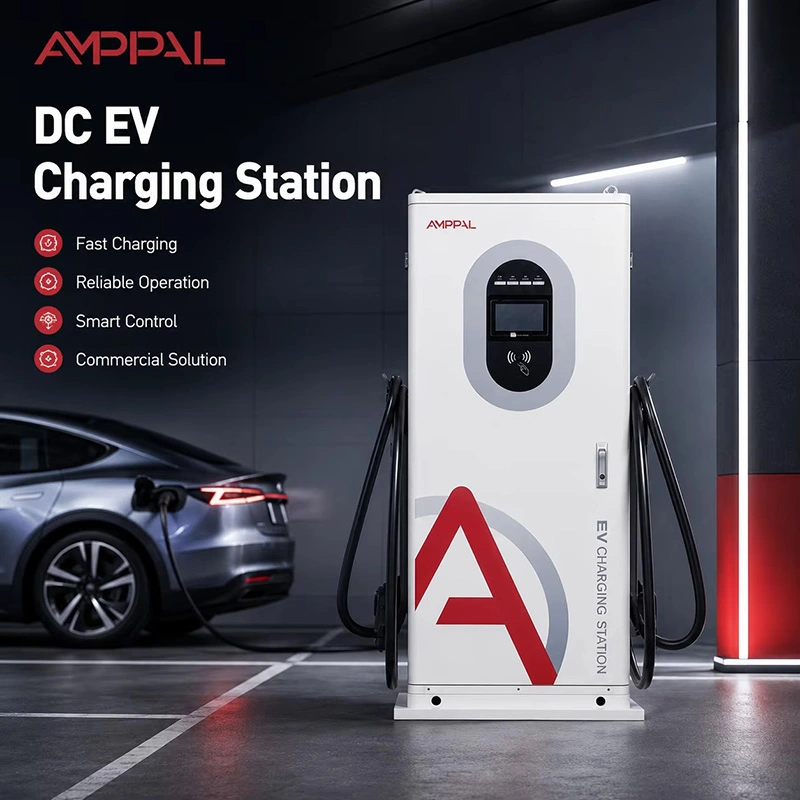

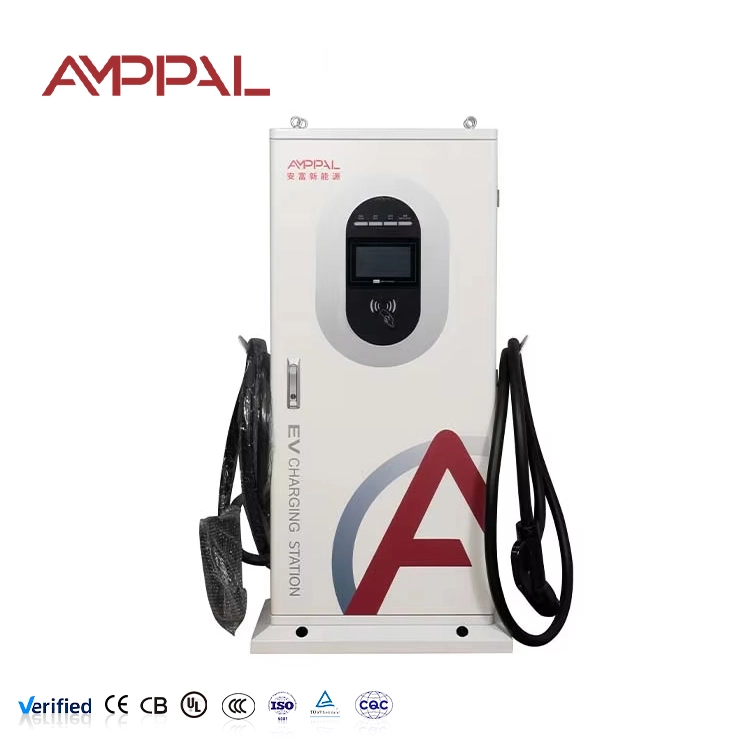

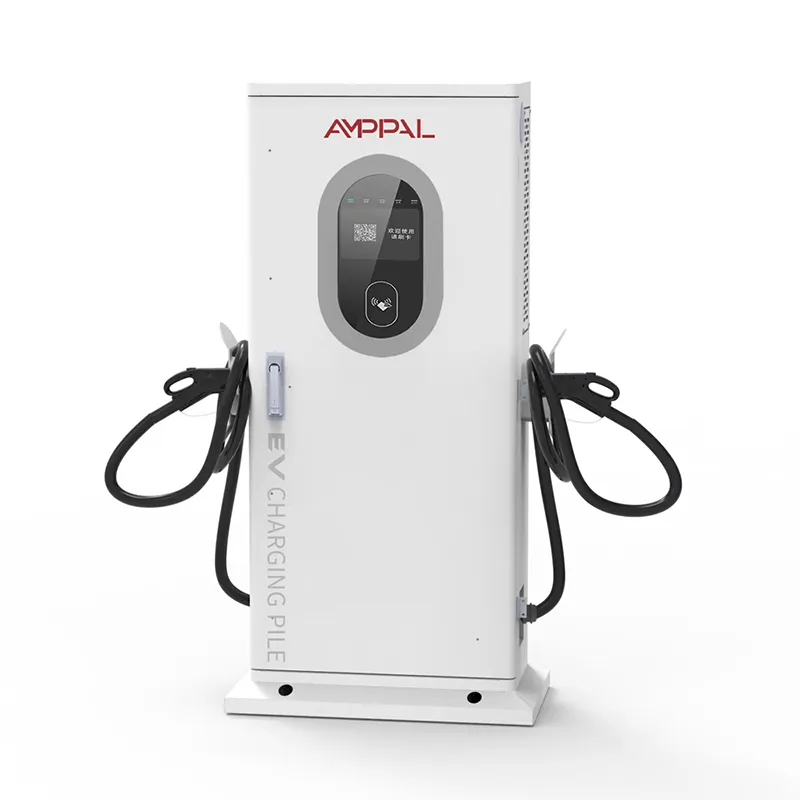

قبل از خرید یک شارژر 60 کیلوواتی، به ندرت این سوال مطرح می شود که آیا این شارژر می تواند ماشین را شارژ کند یا خیر - مهم این است که با ترانسفورماتور، تعادل فاز و شارژ تقاضای شما چه می کند. AF-DC-060-Y-B-O-3/4/5-H یک شارژر سریع DC یکپارچه روی زمین با ابعاد 1517 x 650 x 300 میلی‌متر شامل پایه است که 60 کیلووات را در 200-1000VDC تا حداکثر 133 آمپر از یک ورودی AC3--380V% +/-phase ارائه می‌کند.

در بار کامل تقریباً 90 آمپر در هر فاز می کشد - رقم دقیق به ولتاژ و ضریب توان محلی شما بستگی دارد. این تعداد، تعداد واحدهای اجرا شده در یک زمان، مشخصات واقعی پروژه شما است.

چرا طراحان سایت این واحد 60 کیلوواتی را انتخاب می کنند

اشتهای قابل کنترل: حدود 90 آمپر در هر فاز به این معنی است که یک واحد اغلب با یک سرویس 100 آمپر موجود مطابقت دارد و کارهای عمرانی را کوچک نگه می‌دارد.

حداکثر جریان خروجی 133 آمپر به وانت‌ها و کامیون‌های سبک می‌رسد، نه فقط خودروها - محدوده فعلی چیزی است که 60 کیلووات را برای وسایل نقلیه بزرگ‌تر احساس می‌کند.

OCPP 1.6/2.0 با قلاب‌های مدیریت بار: یک کنترل‌کننده سایت کل توان سایت و واحدهای توالی را محدود می‌کند - چگونه شش شارژر را روی یک ترانسفورماتور به اندازه چهار فشار می‌دهید.

حداکثر راندمان 95٪ به این معنی است که انرژی کمتر خریداری شده به گرمای کابینت تبدیل می شود و مقدار بیشتری به باتری می رسد.

یک ستون باریک 1517 × 650 × 300 میلی متر - شش واحد بدون تسلط بر محل، یک دیوار جلویی را می چینند.

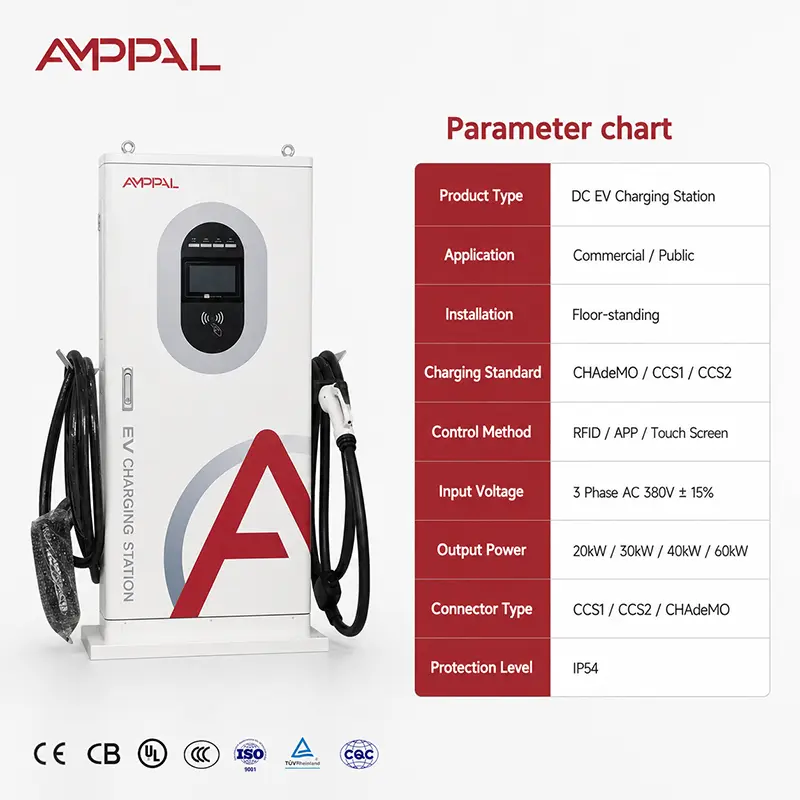

مشخصات فنی - 60 کیلووات، AF-DC-060-Y-B-O-3/4/5-H

پنج سایتی که 60 کیلووات درآمد خود را حفظ می کند

مناطق خدمات بزرگراه: جلسات 20 تا 40 دقیقه ای با 60 کیلووات مناسب است و دو واحد در هر جهت، صف ها را بدون تعهد شبکه 120 کیلووات نگه می دارند.

تاکسی و هاب های تگرگ سواری: 60 کیلووات تاکسی را تقریباً در یک استراحت قهوه می چرخاند و 133 آمپر به وانت های تگرگ الکترونیکی بزرگتر کمک می کند.

انبارهای لجستیک با ون های تحویل: شارژ بین شیفت با 60 کیلووات باتری های 30-60 کیلووات ساعتی را حمل می کند.

زمین های جلویی چند واحدی مقیاس بندی از پایلوت تا ساخت کامل: با دو شروع کنید، با افزایش استفاده جفت ها را اضافه کنید - مدل مشابه، ریاضیات شبکه یکسان.

سایت‌های هیبریدی ذخیره‌سازی خورشیدی: شارژر در طول پنجره خورشیدی 60 کیلووات انرژی مصرف می‌کند و در شب از طریق مدیریت بار دریچه گاز می‌گیرد.

چگونه واحد با شبکه شما صحبت می کند

مرحله ورودی یک یکسو کننده سه فاز با تصحیح ضریب توان فعال است، بنابراین کشش جریان نزدیک به خط ایده آل باقی می ماند: 60000 وات تقسیم بر 380 ولت، ریشه سه، بازده و ضریب توان - تقریباً 90 آمپر در هر فاز در عمل. این رقم را برای برنامه کاربردی و بررسی شکن نگه دارید.

خروجی در هر وسیله نقلیه کنترل می شود: واحد ولتاژ را با BMS مذاکره می کند و جریان را تا 133A تنظیم می کند زیرا باتری آن را می پذیرد. منحنی‌های شارژ نزدیک به بالا صاف می‌شوند، بنابراین دو خودرو که با هم تمام می‌شوند، هر کدام کمتر از 60 کیلو وات می‌کشند - تقاضای واقعی معمولاً کمتر از مجموع پلاک است، که فاکتورهای همزمان را مشروع می‌کند.

برای سایت‌های چند واحدی، پیوند OCPP بیش از سخت‌افزار اهمیت دارد: یک کنترل‌کننده یک سقف سایت را تعیین می‌کند - مثلاً 240 کیلووات در شش واحد - و واحدها آن را به صورت پویا به اشتراک می‌گذارند. این می تواند ترانسفورماتور شما را یک گام کاهش دهد و با آن شارژ شود.

مدارک انطباق و تست کارخانه

مجموعه انطباق: CE و TUV برای اروپا، CB برای مناقصه های بین المللی، CCC در خانه، UL در صورت درخواست برای پروژه های ایالات متحده.

تست غبار و پاشش IP54 در اتاق ما انجام می شود. رتبه تست شده است، حدس زده نمی شود.

یک نمونه اسپری نمک 96 ساعته از هر دسته تولیدی، سایت های ساحلی و صنعتی را از خرابی پوشش محافظت می کند.

هر واحد یک سوخت 24 ساعته با بار کامل را در دمای 40 درجه سانتیگراد تکمیل می کند. راندمان زیر 94 درصد به معنای دوباره کاری است، نه ارسال.

متر DC بر اساس یک مرجع قابل ردیابی کالیبره شده است. گواهینامه با واحد ارسال می شود.

داخل کارخانه: چگونه یک واحد 60 کیلوواتی مونتاژ می شود

ورق فولادی توسط دستگاه های CNC و برش لیزری پانچ، برش و تا می شود و سپس با پودر پوشش داده می شود.

نمونه های اسپری نمک از دسته بیرون کشیده شده و 96 ساعت قبل از شروع مونتاژ آزمایش می شوند.

بخش ورودی AC و پشته DC 60 کیلوواتی بر روی خطوط جداگانه با ابزارهای کنترل شده با گشتاور ساخته شده اند.

برد کنترل، متر DC و ماژول ارتباطی OCPP 1.6/2.0 به یک برنامه مستند متصل شده اند.

سیستم عامل فلش شده است. مسیر خروجی کامل 133A در برابر بار الکترونیکی تأیید می شود، نه باتری.

عملیات محفظه سرد و گرما قبل از سوزاندن 24 ساعته با بار کامل در دمای 40 درجه سانتیگراد انجام می شود.

واشر IP54، گلند و مهر و موم درب بازرسی می شود. اسپری آب شش جهته به دنبال دارد.

گواهی کالیبراسیون صادر شده، جعبه بسته شده است.

راهنمای برنامه ریزی سایت: از 2 واحد تا 6

با ترانسفورماتور شروع کنید. دو واحد در بار کامل به حدود 180 آمپر در هر فاز نیاز دارند - معمولاً یک ترانسفورماتور 100 کیلوولت آمپر با فضای اصلی یا یک سرویس موجود اگر سایت شما قبلاً ظرفیت سه فاز دارد. چهار واحد: تقریباً 360 آمپر در هر فاز، که شما را به یک ترانسفورماتور 160-200 کیلو ولت آمپر سوق می دهد.

برای محاسبات پلاک نام اندازه نکنید. ضریب همزمانی 0.6-0.8 واقع بینانه است، زیرا جلسات به طور طبیعی متزلزل می شوند. مدیریت بار به شما امکان می دهد تا به اوج واقعی نزدیکتر طراحی کنید. تعادل فاز نیز مهم است: واحدها را یکی یکی اضافه کنید و فازهای متناوب را اضافه کنید تا سایت متعادل بماند - سایت نامتعادل ضررهای بیشتری را پرداخت می کند و خطاهای مزاحم را برطرف می کند.

در نهایت، هزینه تقاضا: شرکت های آب و برق بالاترین پیک 15 دقیقه ای ماه را جداگانه پرداخت می کنند. شش واحد 360 کیلووات برای یک پنجره هزینه واقعی ماهانه دارد، نه یک بار. خورشیدی در طول پنجره شارژ و بافر متوسط ​​باتری آن اوج را می‌تراشد. پیوند OCPP چیزی است که به کنترل کننده اجازه می دهد آن را به طور خودکار انجام دهد.

چرا واردکنندگان AMPPAL را در فهرست نهایی خود قرار می دهند؟

سفارشات نمونه ظرف 3-5 روز کاری ارسال می شود. محموله های کانتینری 15-20 روز کاری پس از تایید سفارش ترک می کنند.

بدون حداقل بیش از یک واحد نمونه. قیمت حجم از 10 شروع می شود و مدل های 30/40/60 کیلووات می توانند در یک کانتینر حرکت کنند.

سفارشی سازی: لوگوی شما، رنگ رنگ شما، برنامه پرداخت شما، برچسب های شما.

ما فاکتور، لیست بسته بندی، گواهینامه های CE/TUV، گزارش های آزمایش و گواهی مبدا را با هر محموله ارائه می کنیم.

سابقه ای که می توانید بررسی کنید: بیش از 1 میلیون واحد از سال 2014، بیش از 200 ایستگاه توسط خود AMPPAL و 500 واحد خنک کننده مایع در پروژه هیدروژن سبز NEOM در عربستان سعودی.

شرایط بسته بندی و حمل و نقل صادراتی

هر جعبه یک موقعیت پالت را اشغال می کند: یک قاب چوبی بر روی یک پایه چهار طرفه، فوم بسته به ردپا و رطوبت برای پایه اقیانوس پیچیده شده است. کابل شارژ سیم پیچ و بسته شده است تا کانکتور محافظت شود.

تقریباً ده جعبه برای یک ظرف 20 فوتی، حدود 24 جعبه یک مکعب بلند 40 فوتی با مدل های دیواری مخلوط شده است. از هر محموله در هنگام بارگیری عکس گرفته می شود.

ما گزینه های EXW Yueqing، FOB Ningbo و CIF-to-port را نقل قول می کنیم. حمل و نقل بار در نینگبو جعبه های AMPPAL را به خوبی می شناسند.

خدمات و پشتیبانی پس از تحویل

هر دستگاه دارای دو سال گارانتی می باشد. در یک سایت شش واحدی، ما توصیه می‌کنیم که یک ماژول یدکی را به‌جای تکیه بر حمل و نقل هوایی هر بار که مشکلی انجام می‌شود، نگه دارید.

لوازم یدکی ذخیره شده 8+ سال: صفحه نمایش، مجموعه تفنگ، فن، فیلترها، تابلوهای کنترل - اکثر آنها ظرف یک هفته به دست می آیند.

به روز رسانی سیستم عامل از راه دور و پشتیبانی از پیکربندی OCPP 1.6/2.0 از طریق ایمیل یا واتس اپ با یک پاسخ همان روز.

کمک برنامه ریزی سایت شامل: مهندسان ما اندازه ترانسفورماتور، برنامه کابل و طرح فاز شما را قبل از سفارش چندتایی بررسی می کنند.

چک لیست خدمات سالانه: تمیز کردن فیلتر هر 1-3 ماه، اتصالات گشتاور سالانه، بررسی فصلی تنظیمات مدیریت بار.

مشکلات نصب (اشتباه / درست)

اشتباه: فرض چرخش فاز مهم نیست زیرا واحد خود را اصلاح می کند. راست: قبل از فعال کردن، چرخش L1-L2-L3 را بررسی کنید. چرخش معکوس دستگاه را خراب می کند و می تواند به مرحله ورودی آسیب برساند.

اشتباه: اتصال تمام واحدهای جدید به یک فاز برای ساده نگه داشتن سیم کشی. سمت راست: واحدها را در فازها توزیع کنید. یک سایت متعادل از سفرهای مزاحم جلوگیری می کند و ضرر کمتری را پرداخت می کند.

اشتباه: اندازه کابل منبع تغذیه دقیقاً مطابق با درجه قطع کننده است. سمت راست: اجازه افت ولتاژ در طول کار را بدهید - زیر AC380V +/- 15% در پایانه ها، دستگاه کاهش یا خرابی دارد.

اشتباه: در حین کار شبکه، شارژر را از یک ژنراتور قابل حمل استفاده کنید. سمت راست: از یک منبع تغذیه سه فاز پایدار استفاده کنید. رانش فرکانس ژنراتور حفاظت ورودی را اشتباه می گیرد.

اشتباه: فعال کردن هر شش واحد بدون درپوش سایت. راست: درپوش مدیریت بار OCPP را روی ظرفیت واقعی ترانسفورماتور تنظیم کنید - این تفاوت بین یک ترانسفورماتور 200 کیلوولت آمپر و یک ترانسفورماتور 400 کیلوولت آمپر است.

گزارش صاحبان سایت

یک اپراتور لجستیک در سلانگور، مالزی (ژوئیه 2025) با دو واحد در یک سرویس 100 کیلوولت آمپر برای وانت های تحویل خود شروع به کار کرد. او می گوید خروجی 133A وانت های 60 کیلووات ساعتی او را در حدود یک ساعت بین مسیرها شارژ می کند - و درپوش مدیریت بار به معنای عدم ارتقاء ترانسفورماتور بود. شکایت او: راه اندازی اولیه OCPP با باطن شخص ثالث او دو جلسه پشتیبانی طول کشید تا هموار شود. اکنون در صورت درخواست، پشتیبان را در کارخانه از قبل پیکربندی می کنیم.

یک اپراتور منطقه خدماتی در ساراگوزا، اسپانیا (اکتبر 2025) چهار واحد را در یک ایستگاه بزرگراه راه‌اندازی می‌کند و پس از اینکه مهندسان ما سقف 240 کیلوواتی را تعیین کردند، شاهد کاهش 23 درصدی شارژ تقاضای خود بود. ناراحتی او: در ماه اول، او هر چهار دستگاه را روی خودکار گذاشت و دو دستگاه در همان پنجره 15 دقیقه‌ای به پایان رسید و به اوج رسید - تنظیمات سرسام‌آور آن را برطرف کردند.

یک توسعه‌دهنده سایت در مونتری، مکزیک (فوریه 2026) یک محوطه شش واحدی با ترانسفورماتور 300 کیلوولت آمپر و خورشیدی را برنامه‌ریزی کرد. بازخورد او پس از سه ماه: برگه تراز فاز یک کار مجدد را ذخیره کرد - اولین برقکار او سه واحد را در یک فاز قرار داده بود. توجه او: زمان بوت صفحه لمسی حدود 20 ثانیه در یک صف طولانی به نظر می رسد. به روز رسانی سیستم عامل آن را به زیر 10 کاهش می دهد.

سوالات متداول - شبکه، ترانسفورماتور و برنامه ریزی چند واحدی

س: یک واحد 60 کیلوواتی چه مقدار جریان از شبکه می گیرد؟

پاسخ: تقریباً 90 آمپر در هر فاز در بار کامل، بسته به ولتاژ و ضریب توان محلی شما. رقم دقیق روی پلاک نام و در دفترچه راهنمای نصب آمده است.

س: آیا می توانم یک واحد 60 کیلوواتی را روی یک سرویس سه فاز 100 آمپری اجرا کنم؟

پاسخ: اغلب بله، اگر هیچ چیز سنگینی آن سرویس را به اشتراک نمی‌گذارد و اجرای آن به اندازه کافی کوتاه باشد تا از افت ولتاژ جلوگیری شود. یک برقکار داشته باشید که ابتدا ظرفیت اضافی را بررسی کند.

س: یک ترانسفورماتور 200 کیلو وات چند واحد 60 کیلو وات می تواند پشتیبانی کند؟

A: حدود چهار در بار کامل همزمان، یا پنج تا شش با درپوش مدیریت بار در حدود 240-260 کیلووات و جلسات واقع بینانه خیره کننده.

س: شارژ تقاضا چیست و چگونه به من ضربه می زند؟

A: شرکت های آب و برق بالاترین میانگین تقاضای 15 دقیقه ای ماه را به طور جداگانه محاسبه می کنند. شش واحد کشیدن 360 کیلووات برای یک پنجره هزینه ماهانه برای شما دارد. کلاهک های سایت، گیج کننده و خورشیدی/باتری آن را می تراشند.

س: آیا شارژر از مدیریت بار با مارک های دیگر پشتیبانی می کند؟

A: از طریق OCPP 1.6/2.0 واحدها به کنترل کننده سایت گوش می دهند. اگر کنترلر با همه OCPP صحبت کند، ناوگان با نام تجاری ترکیبی کار می کنند.

س: آیا می توانم بعداً واحدها را بدون انجام مجدد طراحی الکتریکی اضافه کنم؟

A: برنامه ترانسفورماتور و کابل را برای شمارش نهایی از روز اول برنامه ریزی کنید. افزودن واحدها بعداً یک نصب مکانیکی به علاوه تغییر کنترلر است.

س: آیا این واحد با خورشیدی و باتری در محل کار می کند؟

پاسخ: بله - از هر چیزی که سایت تامین می کند شارژ می شود، و OCPP به کنترل کننده اجازه می دهد تا شبکه خورشیدی و کلاهک را در پنجره های اوج تعرفه اولویت بندی کند.

س: چرا خروجی 133A زمانی که واحد فقط 60 کیلو وات است؟

A: از آنجا که ولتاژ خروجی 200-1000VDC متفاوت است. در ولتاژ 450 ولت، یک شارژر 60 کیلوواتی به 133 آمپر نیاز دارد. این رتبه بندی فعلی همان چیزی است که آن را برای وسایل نقلیه کلاس 400 ولت سریع می کند.
