برج ایستگاه شارژ 7 کیلوواتی پایه AC EV برای جوامع مسکونی

وقتی دیوار یک گزینه نیست

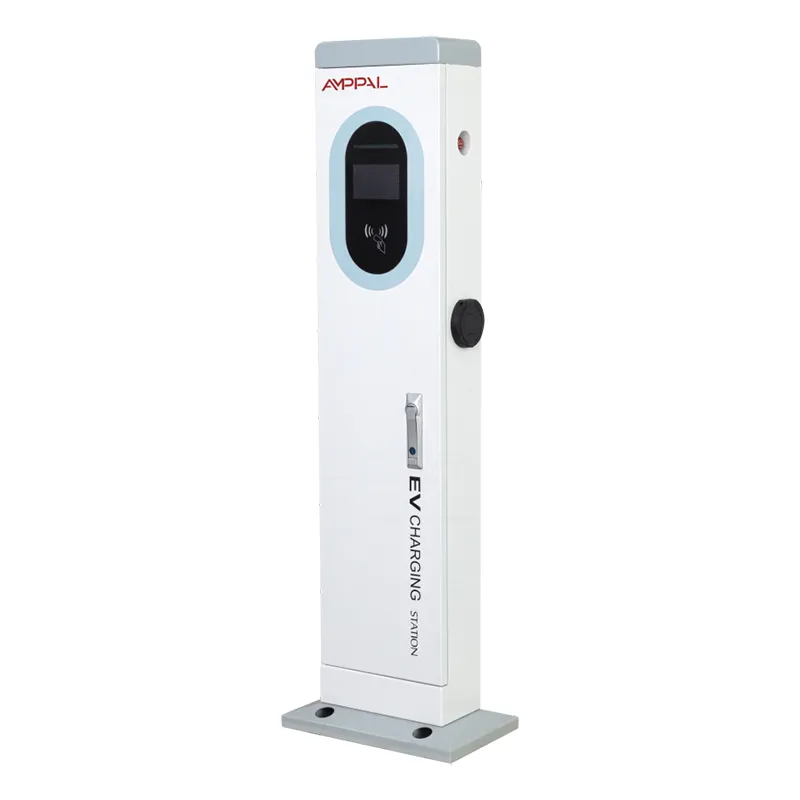

پارکینگ های باز به ندرت دیواری دارند که در آن به دیوار نیاز دارید. این شکاف دقیقاً همان چیزی است که این محصول برای آن ساخته شده است. AF-AC-7kW یک برج شارژ مستقل است: یک ستون فولادی 410 x 240 x 1400 میلی‌متر با یک نقطه شارژ AC 7 کیلوواتی، یک صفحه نمایش لمسی رنگی 5 اینچی، و سخت‌افزار پرداخت و شبکه در یک بدنه مهر و موم شده.

نصب و راه اندازی یک فونداسیون است، نه یک پروژه ساختمانی. صفحه پایه را با کیت لنگر و الگوی حفاری که ارسال می کنیم به یک پد بتنی بچسبانید، برج را با 220 VAC +/-20% تغذیه کنید، اترنت را وصل کنید یا سیم کارت 4G را نصب کنید. بدون نما برای حفاری، بدون دیوار صاحبخانه برای بحث کردن - فقط زمینی که مجاز به ریختن بتن در آن هستید.

برای هتل‌هایی که مالک پارکینگ خود هستند، مراکز خرید با زمین‌های سطحی، یا شهرداری‌هایی که خلیج‌های کنار خیابان را اضافه می‌کنند، این آزادی اغلب تصمیم می‌گیرد که شارژ در این سه ماهه یا سال آینده ظاهر شود. جعبه های دیواری مشکل شارژ را حل می کنند. برج ها ابتدا مشکل سایت را حل می کنند.

چرا خریداران قطب را از روی جعبه دیوار انتخاب می کنند؟

آزادی سایت - برج را در وسط ردیف، در یک خلیج انتهایی، یا بین درختان، هر جا که ماشین ها پارک می کنند، به جای هر جایی که دیواری است، قرار دهید.

ارگونومی در ارتفاع ایستاده - در 1400 میلی متر صفحه نمایش در سطح چشم طبیعی قرار می گیرد، بنابراین رانندگان بدون خم شدن یا چمباتمه زدن ضربه می زنند، پول می پردازند و از برق جدا می کنند.

جابجایی آسان کابل - اسلحه در ارتفاع کمر بر روی غلاف آویزان است، به طور قابل توجهی برای رانندگان مسن تر و پیک های تحویل راحت تر از یک پریز دیواری پایین است.

یک محفظه مهر و موم شده - تمام لوازم الکترونیکی در داخل بدنه برج IP54 زندگی می کنند، بنابراین هیچ جعبه توزیع جداگانه در سایت های معمولی مورد نیاز نیست.

قابل مشاهده از آن طرف زمین - یک برج از 50 متری اینجا شارژ می شود. یک جعبه دیواری در پشت ون های پارک شده ناپدید می شود و برای شما مشتریانی که وارد می شوند هزینه می کند.

ردپایی که با شما رشد می‌کند - همه برج‌های این سری از همان پایه 410 در 240 بهره می‌برند، بنابراین حرکت بعدی به یک مدل تفنگ دوگانه می‌تواند از همان پد استفاده مجدد کند.

مشخصات فنی

جایی که یک قطب مستقل ارزش خود را به دست می آورد

پارکینگ هتل و استراحتگاه روباز بدون نمای ساختمان در نزدیکی خلیج‌ها.

خلیج‌های شهری در خیابان و محوطه‌های عمومی که در آن حفاری در ساختمان‌های مجاور مجاز نیست.

پارک خودرو در محل کار در زمین اجاره ای - مستاجر نمی تواند دیوارها را لمس کند، اما می تواند یک پد بریزد.

تعداد زیادی رستوران و خرده فروشی با خلیج های پراکنده دور از ساختمان.

سایت‌های جدید ساخته شده که در آن‌ها شارژ باید قبل از اتمام ساختمان انجام شود.

چگونه برج در سایت کار می کند

برق از منبع 220VAC +/-20% شما به داخل برج، از طریق واحد کنترل، از تفنگ به یک وسیله نقلیه با حداکثر توان 7 کیلو وات - تقریباً 45 کیلومتر در ساعت برای یک خودروی برقی سایز متوسط ​​و یک شارژ کامل شبانه برای تقریباً هر خودروی سواری اروپایی، جریان می یابد.

برج از طریق اترنت، 4G یا WiFi با استفاده از OCPP 1.6 یا 2.0 به باطن اپراتور گزارش می دهد. صفحه نمایش 5 اینچی راننده را از طریق وصل کردن، احراز هویت، شارژ و دریافت راهنمایی می کند. داده های جلسه در زمان واقعی به ابر می رسد.

خدمات بیشتر از راه دور است. هنگامی که یک جلسه با شکست مواجه می شود، backend آن را ثبت می کند و قبل از تصمیم گیری در مورد نیاز به بازدید از سایت، عیب یابی برج را از طریق شبکه می خوانیم.

آنچه علامت CE در واقع گرفت

علامت گذاری CE تحت دستورالعمل های ولتاژ پایین اتحادیه اروپا و EMC، با اسناد آزمایشی که در پرونده برای واردکنندگان و ترخیص کالا از گمرک نگهداری می شود.

IP54 تأیید شده در آزمایشگاه ما و توسط یک خانه آزمایشی شخص ثالث - محافظت شده در برابر گرد و غبار و ضد پاشش از هر زاویه.

تست پاشش نمک 96 ساعته روی محفظه با پوشش پودری، به اندازه پارکینگ های ساحلی.

آزمایش عملکردی کامل در محدوده امتیازی 20- تا 50+ درجه سانتیگراد قبل از منجمد شدن طراحی.

هر واحد تولیدی قبل از بسته بندی یک تست بار به همراه یک تست پایانه پرداخت و شبکه انجام می دهد - نه یک نمونه تصادفی.

CE خط پایه است. این کارخانه همچنین دارای علائم CCC، TUV، UL و CB برای سایر برنامه های صادراتی است.

از سیم پیچ تا برج: هشت پله در کارخانه ما

ورق فولادی برش لیزری و پانچ CNC به نمایه 410 x 240 در مغازه ورق فلزی خودمان انجام می شود.

ترمزهای فشاری TRUMPF ستون را تا می کنند و روبات های FANUC درزها را جوش می دهند.

بدن با پوشش پودری است. نمونه های هر دسته به آزمایش نمک پاشی می روند.

خط مونتاژ AC متناسب با ماژول کنترل، کنتاکتور، صفحه نمایش 5 اینچی و تفنگ شارژ است.

آب بندی مطابق با نیاز IP54، از جمله ورودی های کابل و قاب صفحه نمایش بررسی می شود.

هر برج یک آزمایش عملکردی با بار مقاومتی و سپس یک آزمایش پرداخت و شبکه انجام می دهد.

QC شماره سریال، گزارش آزمایش و مدارک CE را امضا می کند و واحد برای اعزام رزرو می شود.

زمان استاندارد 15-20 روز کاری از زمان تایید سفارش است. دستورات فوری با توافق به خط سریع می روند.

میله یا جعبه دیواری؟ مقایسه صادقانه

اگر یک دیوار محکم از قبل دقیقاً در جایی که اتومبیل ها پارک می کنند ایستاده است، جعبه دیواری را بخرید. هزینه کمتری دارد - بدون پایه، فولاد کمتر، نصب سریعتر - و ما آنها را نیز می فروشیم. بر اساس حقایق انتخاب کنید، نه عادت.

هزینه اضافی برج سه چیز را به ارمغان می آورد: حق انتخاب نقطه به جای به ارث بردن یکی، ارگونومی با ارتفاع ایستاده که یک سوکت دیواری با ارتفاع زانو نمی تواند مطابقت داشته باشد، و بدنه مهر و موم شده ای که بهتر از جعبه ای که به دیوار بارگیری پیچ شده است، از ترافیک زیاد دوام می آورد.

چه کسانی نباید این را بخرند: مستاجرانی که نمی توانند بتن بریزند، مکان هایی که فقط برای چند هفته نیاز به شارژ دارند، یا خریدارانی که ماشین تکی آنها یک شبه از یک پریز معمولی شارژ می شود. برای آنها برج فولادی است که نیازی ندارند.

آنچه AMPPAL به ارمغان می آورد که یک فروشنده نمی تواند

کارخانه مستقیم از شرکت فناوری انرژی جدید ژجیانگ آنفو در Yueqing - پایتخت برق چین - که در سال 2014 تأسیس شد.

یک شرکت ملی کوچک غول پیکر با بیش از 260 کارمند و خطوط مونتاژ AC و DC مجزا.

بیش از 1,000,000 دستگاه تا سال 2024 تحویل داده شده و به بیش از 40 کشور از امارات و آلمان به مالزی و مکزیک صادر شده است.

خطوط خودکار از FANUC و TRUMPF، به علاوه پانچ، خمش و برش لیزری CNC داخلی.

خوش آمدید OEM و ODM - رنگ های سفارشی، آرم ها، مارک پرداخت و بسته بندی، با MOQ مورد بحث در هر پروژه.

بسته بندی، ظروف و شرایط تجارت

هر برج در یک جعبه چوبی عمودی با ارتفاع 1400 میلی‌متر با مهاربندی داخلی در اطراف صفحه نمایش و قاب حمل می‌شود. پیچ‌های لنگر، قالب حفاری و سخت‌افزار نصب در داخل یک جعبه حرکت می‌کنند، بنابراین هیچ چیزی در محل برای ارسال دوم منتظر نمی‌ماند.

طول 1400 میلی‌متر برنامه‌ریزی کانتینر را در مقایسه با جعبه‌های دیواری تغییر می‌دهد: جعبه‌ها روی هم قرار می‌گیرند و روی هم قرار می‌گیرند، و یک کانتینر 20 فوتی معمولاً بسته به ابعاد جعبه 60-80 برج می‌گیرد. ما حمل بار در هر جعبه را نقل می کنیم.

ما FOB Ningbo یا Shanghai را به صورت استاندارد نقل می کنیم، با EXW و CIF در صورت درخواست موجود است. اسناد شامل فاکتور تجاری، لیست بسته بندی، بارنامه و کپی گواهی نامه CE می باشد.

گارانتی و پشتیبانی پس از تحویل

ضمانت 2 ساله برج، صفحه نمایش و ماژول پرداخت، پوشش عیوب در مواد و طرز کار.

قطعات یدکی - صفحه نمایش، اسلحه، تابلوهای کنترل - در انبار نگهداری می شود و در صورت درخواست ارسال می شود.

تشخیص از راه دور از طریق 4G یا اترنت؛ اکثر خطاهای نرم افزار و پیکربندی بدون مراجعه به سایت رفع می شوند.

توصیه های تعمیر و نگهداری: تفنگ و غلاف را هر سه ماه یکبار بررسی کنید و سالی یک بار پیچ های لنگر را دوباره بچرخانید.

مستندات کامل - دفترچه راهنمای کاربر، نقشه نصب و راهنمای راه اندازی OCPP - با هر واحد ارسال می شود.

پنج اشتباه در نصب که تکرار می شود

اشتباه: پایه را مستقیماً روی آسفالت پیچ کنید. راست: با استفاده از الگوی ارائه شده یک پد بتنی بریزید و قبل از بارگیری برج اجازه دهید تا کاملاً خشک شود.

اشتباه: بین جلسات اسلحه را روی زمین بگذارید. راست: هر بار آن را به غلاف برگردانید - کانکتور قسمتی است که ابتدا می پوشد.

اشتباه است: تنها به وای فای در بخش راه دور تکیه کنید. درست: یک سیم‌کارت 4G در نظر بگیرید تا وقتی روتر اداری از کار افتاد، پرداخت‌ها به کار خود ادامه دهند.

اشتباه: برج را در جایی قرار دهید که کامیون معکوس به آن برسد. سمت راست: آن را در انتهای خلیج قرار دهید یا یک بولارد اضافه کنید.

اشتباه: بررسی گشتاور سالانه را فراموش کنید. راست: هر 12 ماه یکبار پیچ های لنگر را دوباره سفت کنید و در صورت مشاهده آثار آب، صفحه پایه را دوباره ببندید.

آنچه اپراتورهای سایت پس از یک سال می گویند

مالک هتل در اسپلیت کرواسی در بهار 2024 سه برج را در محوطه باز خود قرار داد. او آنها را انتخاب کرد زیرا ساختمان نمای قابل استفاده ای در نزدیکی خلیج ها ندارد. شکایت او تابش خیره کننده صفحه نمایش در ظهر است - یک فیلم ضد تابش آن را حل کرد - اما او در طول دو تابستان استفاده سنگین از مهمان، هیچ نقص سخت افزاری را گزارش نمی کند.

یک توزیع کننده در کوالالامپور ده دستگاه را به زمین های سطحی یک گروه خرده فروشی فروخت. نصاب الگوی حفاری را تحسین کرد - خدمه او هر پایه را در یک صبح به پایان رساندند. ضربه کوچک: کابل تفنگ برای برخی از SUV ها در انتهای یک خلیج طولانی کوتاه است.

شهرداری در امارات 12 برج بر روی بالشتک های کنار خیابان راه اندازی کرده است. پس از 14 ماه گزارش تعمیر و نگهداری یک تعویض صفحه نمایش لمسی را نشان می دهد و نه چیز دیگری. آنها همچنان در هر فصل بارانی صفحه پایه را دوباره مهر و موم می کنند، رسمی که به هر حال از آن پیروی می کنند.

سوالاتی که برای اولین بار از خریداران برج می پرسند

س: آیا این برج هر EV را شارژ می کند؟

A: هر EV فروخته شده در اروپا با سوکت نوع 2 از آن شارژ می شود. شارژر آنبورد خودرو سرعت دقیق را تا سقف 7 کیلووات برج تعیین می کند.

س: به چه پایه ای نیاز دارد؟

A: یک پد بتنی به قالب حفاری که با واحد ارسال می کنیم ریخته می شود. لنت های معمولی حدود 500×500 میلی متر هستند و پیچ های لنگر در جعبه قرار می گیرند.

س: آیا جعبه دیواری ارزان تر است؟

پاسخ: بله، خرید و نصب در جایی که یک دیوار خوب وجود دارد، تقریباً 20 تا 30 درصد ارزان تر است - قیمت برج برای ستون، کیت فونداسیون و آزادی انتخاب مکان پرداخت می شود.

س: آیا صفحه نمایش می تواند در برابر نور مستقیم خورشید مقاومت کند؟

پاسخ: در نور روز قابل خواندن است، اگرچه تابش خیره کننده ظهر روز تنها شکایتی است که می شنویم. یک فیلم ضد تابش یک راه حل ارزان است.

س: آیا IP54 برای استفاده در فضای باز کافی است؟

پاسخ: بله برای باران و پاشش آب - IP54 از اسپری گرد و غبار و آب جلوگیری می کند. سایت های کاملاً غوطه ور به رتبه بالاتری نیاز دارند که تقریباً هیچ پارکینگی به آن نیاز ندارد.

س: کدام کشورها علامت CE را می پذیرند؟

A: همه کشورهای اتحادیه اروپا و منطقه اقتصادی اروپا، به علاوه بسیاری دیگر که CE را به عنوان گواهی ورود می پذیرند. این کارخانه همچنین CCC، TUV، UL و CB را برای بازارهای دیگر دارد.

س: آیا می توانم بعداً این برج 7 کیلوواتی را ارتقا دهم؟

پاسخ: پایه 410 x 240 در سرتاسر سری مشترک است، بنابراین یک سایت می تواند به یک برج تفنگ دوگانه در همان پد منتقل شود - خود واحد 7 کیلووات به صورت میدانی قابل ارتقا نیست.

س: از سفارش تا تحویل چقدر است؟

A: 15-20 روز کاری به صورت استاندارد، حمل و نقل از نینگبو یا شانگهای، با بسته کامل سند شامل گواهی CE.
