شارژر AC EV 14kW برای هتل ها و ساختمان های اداری

شارژر AC 14kW AMPPAL برای هتل ها و ساختمان های اداری یک ایستگاه شارژ AC دو تفنگی است که دو سوکت نوع 2 را در یک برجی با عمق تنها 150 میلی متر قرار می دهد. جایی که یک پایه 240 میلی‌متری مسیر پیاده‌روی را مسدود می‌کند، برج اسلیم‌تاور 300 در 150 در 1400 میلی‌متر بین خلیج‌ها قرار می‌گیرد بدون اینکه مانع از ترافیک شود. ورودی سه فاز 380VAC، صفحه نمایش لمسی رنگی 5 اینچی، OCPP 1.6J، اترنت/4G/WiFi، IP54، CE. ساخته شده در کارخانه ژجیانگ ما، که بیش از یک میلیون دستگاه تا سال 2024 ارسال کرده بود. خوش آمدید OEM/ODM.

ارسال استعلام

توضیحات محصول

آنچه که یک برج 150 میلی متری در سایت شما تغییر می کند

هر پایه شارژ AC را که در یک خیابان اروپایی دیده اید و معمولاً حدود 240 میلی متر عمق دارد، بردارید. این یکی 150 میلی متر است. تا زمانی که بین دو پارکینگ بایستید و سعی کنید راهرو را صاف نگه دارید، این 90 میلی متر بی اهمیت به نظر می رسد.

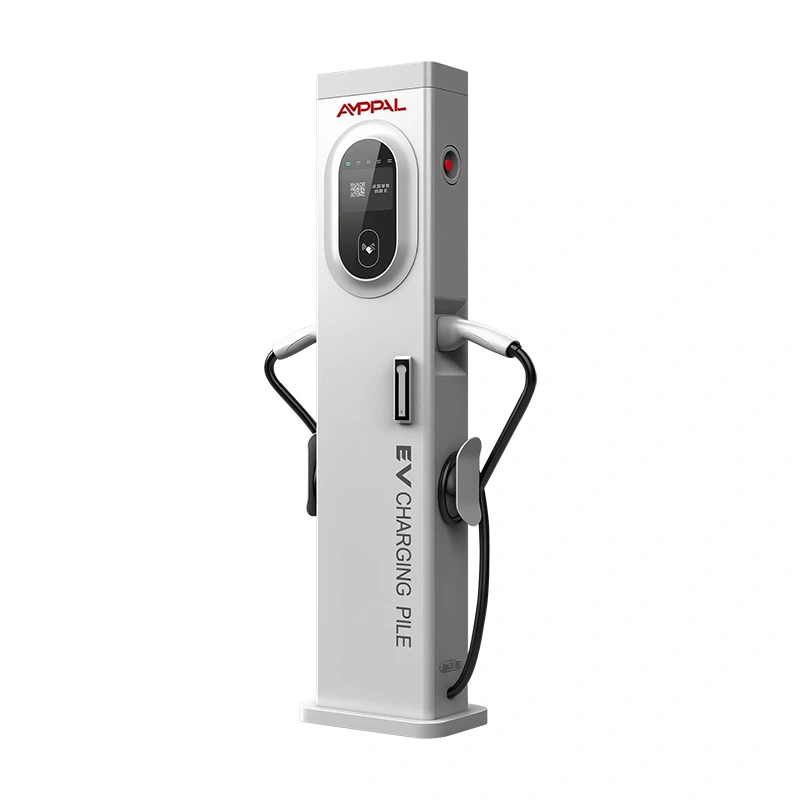

شارژر 14 کیلوواتی AC EV برای هتل‌ها و ساختمان‌های اداری (AF-AC-014-Y-A-0-4-JA-P) یک ستون 300 × 150 × 1400 میلی‌متری است که دو تفنگ نوع 2 را حمل می‌کند، دارای رتبه 16A+16A روی صفحه‌نمایش سه فاز لمسی 380VAC، با صفحه‌نمایش لمسی 5 اینچ بالا. پاکت برای حل یک مشکل وجود دارد: وقتی هیچ دیواری و جزیره ای گسترده ای در دسترس نباشد، یک شارژر کجا می رود؟

اپراتورها از آن در نوار بین دو قسمت ورودی، در امتداد لبه‌های پیاده‌رو که کابینه وسیع‌تر تایید نمی‌شود و در داخل گاراژهایی که ستون‌ها هر متر اضافی را می‌خورند، استفاده می‌کنند. خود شارژ AC استاندارد است. رد پا ویژگی است.

14kW AC EV Charger for Hotels & Office Buildings

پنج پرداخت از یک ستون به اندازه نصف ضخامت

عمق 150 میلی متری مسیرهای ویلچر و چرخش درها را که یک پایه 240 میلی متری مسدود می کند، باز می کند. این بعد است که تصمیم می‌گیرد که آیا نظرسنجی سایت بگذرد.

دو سوکت نوع 2 (16A+16A) به دو خودرو اجازه می‌دهند از یک نقطه تغذیه شارژ شوند، که تقریباً دوبرابر توان یک قطب تک تفنگی است.

ارتفاع این برج 1400 میلی متر با صفحه نمایش 5 اینچی در سطح چشم در فضای شلوغ است.

حفاظت IP54 و محدوده کاری -20 تا +50 درجه سانتیگراد آب و هوای خیابان را بدون سرپناه یا سایبان پوشش می دهد.

OCPP 1.6J با اترنت، 4G، و WiFi به دفتر پشتی موجود بدون نرم افزار جدید می پیوندد.

هر واحد دارای گواهینامه CE است و دارای 2 سال گارانتی کارخانه با 15 تا 20 روز کاری از کارخانه ژجیانگ ما است.

مشخصات فنی

پارامتر	مشخصات
مدل	AF-AC-014-Y-A-0-4-JA-P
قدرت امتیازی	14 کیلو وات
ولتاژ ورودی	380VAC ± 15%
جریان رتبه بندی شده	16A+16A
ابعاد	300 × 150 × 1400 میلی متر
رابط کاربری	صفحه نمایش 5 اینچی لمسی رنگی
پروتکل شبکه	OCPP 1.6J
ارتباط	اترنت، 4G، وای فای
درجه حفاظت	IP54
دمای عملیاتی	20- تا 50+ درجه سانتی گراد
گواهینامه	انطباق با CE
گارانتی	2 سال

سایت هایی که هر سانتی متر در آن صورتحساب می شود

خلیج های روی خیابان در شهرهای قدیمی اروپا که پیاده رو برای کابینت 240 میلی متری بسیار باریک است. برج 150 میلی متری خط مهار را در آغوش می گیرد.

ردیف های پارکینگ سر در: یک برج در نوار مشترک به دو ردیف متضاد خدمت می کند.

پارکینگ های چند طبقه با پیچ های شیب دار تنگ؛ نمایه خطوط دید را برای رانندگان و دوربین ها باز نگه می دارد.

محوطه های پیشروی هتل و ادارات که در آن معمار منظر از یک پایه بزرگ در کنار ورودی خودداری می کند.

مکان های رویداد موقت: یک پایه لنگر M12، دو تفنگ، و یک تغذیه 380 ولتی را می توان در یک روز راه اندازی کرد.

نمایندگی‌ها پیشاپیش خودروهای برقی آزمایشی را یک شبه شارژ می‌کنند بدون اینکه پارکینگ نمایشگاه را کنار بگذارند.

14kW AC EV Charger for Hotels & Office Buildings

چگونه برج به دو وسیله نقلیه از یک ستون خدمت می کند

یک تغذیه سه فاز 380VAC +/-15% از طریق صفحه پایه وارد می شود و روی یک بخش ریل DIN در داخل ستون فرود می آید، جایی که ایستگاه آن را به دو سوکت توزیع می کند. هر تفنگ در هر فاز 16 آمپر است. سیستم عامل کل خروجی را روی پلاک 14 کیلووات قرار می دهد و فضای اصلی را بین دو خودرو به اشتراک می گذارد.

ماشین اول را به برق وصل کنید و کل بودجه را می گیرد. یک جلسه دوم را شروع کنید و برج جریان را بین هر دو سوکت بدون قطع کردن اولی متعادل می کند. صفحه نمایش کیلووات و کیلووات ساعت هر جلسه را در زمان واقعی نشان می دهد.

صفحه نمایش لمسی جریان وصل و شارژ را اجرا می کند، در حالی که OCPP 1.6J هر رکورد تراکنش را از طریق اترنت، 4G یا WiFi به سرور شما منتقل می کند. اگر شبکه قطع شود، جلسه ادامه می‌یابد و بعداً سوابق آپلود می‌شوند.

گواهینامه و آزمون های پشت سر آن

انطباق با CE بر اساس دستورالعمل های ولتاژ پایین و EMC، قبل از ارسال هر دسته تولید مجدداً تأیید می شود.

100٪ واحدها تست دی الکتریک هیپات و بررسی تداوم زمین را در خط نهایی انجام می دهند.

چرخه حرارتی از -30 درجه سانتیگراد تا +70 درجه سانتیگراد بر اساس IEC 60068 در واحدهای نمونه برداری شده، به علاوه یک آزمایش پاشش نمک 96 ساعته برای تاسیسات ساحلی.

سوزاندن مداوم 48 ساعته با بار کامل با نظارت مستقیم جریان، دما و پایداری ارتباط.

قطعات مطابق با RoHS و REACH هستند و کارخانه سیستم مدیریت کیفیت ISO 9001:2015 را اجرا می کند.

بازرسی ورودی هر دسته اتصال دهنده را پوشش می دهد. شل شدن سوکت نوع 2 رایج ترین خرابی میدانی است که در برج های AC مشاهده می کنیم.

از فولاد تخت تا یک ستون 1.4 متری: هشت پله

برش لیزری: ورق‌ها بر روی لیزرهای CNC دقیقاً به مشخصات برج بریده می‌شوند، تلورانس‌ها تا 0.1 میلی‌متر حفظ می‌شوند.

خم شدن و شکل دهی: ترمز پرس CNC پوسته ستون را تا می کند و جوش نقطه ای درز را قفل می کند.

جوشکاری رباتیک روی بازوهای FANUC به براکت پایه و غده ورودی کابل می‌پیوندد، همان فرآیندی که در خط DC ما استفاده می‌شود.

درمان سطح: یک خط تمیز کردن و پایان سه مرحله ای از پوسته قبل از مونتاژ محافظت می کند.

پیش مونتاژ: ریل DIN، کنتاکتورها، دستگاه جریان باقیمانده و ماژول اندازه گیری بر اساس مشخصات نصب شده و دارای گشتاور هستند.

الکترونیک: صفحه نمایش، برد comms و برد پاور نصب و متصل می شوند.

بررسی انطباق بار سفت‌افزار و OCPP: هر واحد قبل از بوکس ثبت و با یک سرور آزمایشی جفت می‌شود.

QC نهایی و بسته بندی: تست هیپت، بازرسی بصری و بسته بندی کارتن خط را ببندید. سفارشات استاندارد در 15-20 روز کاری ترک می کنند.

آیا ۱۴ کیلووات برای ردپای شما مناسب است؟

برج 14 کیلوواتی در جایی که محدودیت فیزیکی است حفظ می شود. اگر سایت شما یک زمین باز با یک جزیره بتنی آماده برای یک پایه استاندارد است، کابینت 240 میلی متری ارزان تر را خریداری کنید. پروفایل باریک برای شما چیزی نمی خرد.

همچنین زمانی که خودروها هشت ساعت یا بیشتر بمانند، این ابزار اشتباه است. پارکینگ شبانه ناوگان با جعبه های دیواری 3.5 تا 7 کیلووات با کسری از قیمت بهتر است، زیرا 14 کیلووات تنها زمانی که وسایل نقلیه در طول روز وارد و خارج شوند، بازپرداخت می کند.

زمانی که می‌توانید سانتی‌مترها را بشمارید، آن را انتخاب کنید: یک نوار وسط باریک، یک ردیف کناری با یک قاعده عقب‌نشینی سخت‌گیرانه، یا گاراژی که کابینت وسیع‌تر در آن هزینه یک پارکینگ را دارد. اگر دو ماشین تقریباً 7 کیلووات هر کدام با زمان اقامت شما مطابقت دارند، این کارآمدترین راه برای تحویل آن در فضا است.

AMPPAL در مقابل پایه استاندارد 240 میلی متری

ردپای: 150 میلی متر در مقابل عمق حدود 240 میلی متر به این معنی است که برج از بررسی های سایت عبور می کند که پایه را رد می کند.

یک تغذیه، دو ماشین: یک مدار سه فاز تک به جای دو نصب جداگانه، به هر دو اسلحه خدمت می کند.

شواهد آزمایشی: CE، 100% hi-pot، اسپری نمک 96 ساعته، و سوزاندن 48 ساعته در هر دسته مستند شده است، نه فقط در یک بروشور ادعا شده است.

شرایط خرید: مدل های استاندارد از MOQ 1 واحد، 15-20 روز کاری زمان تحویل، 2 سال گارانتی، قطعات یدکی از طریق DHL/FedEx.

سفارشی سازی: آرم، صفحه راه اندازی، و نام تجاری کابل را می توان تغییر داد. ما برنامه های صادراتی را به بیش از 40 کشور از جمله امارات متحده عربی، عربستان سعودی، قزاقستان، آلمان و مکزیک ارسال کرده ایم.

بسته بندی و ارسال: دریافت ستون ها به سایت

هر برج به طور کامل در یک کارتن صادراتی به ابعاد تقریباً 350 × 220 × 1460 میلی متر با بلوک های گوشه فوم مونتاژ می شود. وزن ناخالص حدود 45 کیلوگرم شامل کیت لنگر و غدد کابل است.

کارتن در هر پالت چهار عدد است که با محافظ لبه بسته بندی شده است. یک کانتینر 40 فوتی تقریباً 60 برج پالت شده یا تا 80 برج را در طبقه نگه می دارد.

اصطلاحات استاندارد عبارتند از FOB Ningbo یا شانگهای یا کارخانه EXW. هر محموله شامل فاکتور تجاری، لیست بسته بندی، بارنامه، گواهی مبدأ و اعلامیه انطباق CE می باشد. حمل و نقل دریایی به روتردام یا جبل علی معمولاً 30 تا 40 روز طول می کشد.

پشتیبانی که به جدول زمانی نصب شما احترام می گذارد

ضمانت 2 ساله در مورد عیوب ساخت، از حمل و نقل به جای راه اندازی محاسبه می شود، که نصاب ها به ما می گویند ادعاها را ساده می کند.

پاسخگویی 24 ساعته در بلیط‌های فنی، با عیب‌یابی تصویری، تا برقکار شما در همان روز از طریق تعمیر راه‌اندازی شود.

قطعات یدکی توسط DHL/FedEx از انبار مرکزی ما؛ وسایلی که سریع حرکت می کنند مانند صفحه نمایش لمسی و کابل کابل ظرف 2 روز کاری خارج می شوند.

Paper-first RMA: عکس‌ها و سریال واحد را ارسال کنید، و ما بین تعویض یا تعمیر قبل از ارسال چیزی تصمیم می‌گیریم.

برای راه اندازی چند سایت، ما یک کیت تعمیر و نگهداری به ازای هر 20 برج موجود در انبار شما را پیشنهاد می کنیم، بنابراین مبادله میدانی هرگز منتظر گمرک نیست.

مدیریت در محل: اشتباه در مقابل درست

اشتباه: برج را به گونه ای نصب کنید که کابل به سمت راهروی ترافیک حلقه بزند. سمت راست: ستون را جهت دهید تا هر دو کابل از خط رانندگی خارج شوند.

اشتباه: تغذیه برج از یک مدار کم اندازه زیرا فقط AC است. راست: اندازه خوراک برای هر دو اسلحه با هم. یک بریکر سه فاز 32 آمپر با هادی های 6 میلی متر مربع یک نقطه شروع مطمئن است، سپس با کد محلی تأیید کنید.

اشتباه: کابل اترنت را در همان مجرای کابل برق اجرا کنید. سمت راست: مجراهای جداگانه، حداقل 30 سانتی متر از هم، برای محافظت از پیوند شبکه در برابر تداخل.

اشتباه: پوشاندن صفحه لمسی با برچسب یا علامت. راست: صفحه نمایش را شفاف نگه دارید. صفحه نمایش 5 اینچی تنها رابط محلی اپراتور است.

اشتباه: با فرض اینکه گارانتی خرابکاری را پوشش می دهد. راست: خسارت را با عکس و شماره سریال فورا گزارش دهید. ضمانت 2 ساله عیوب ساخت را پوشش می دهد، بنابراین هرچه سریعتر آن را مستند کنید، سریعتر عمل می کنیم.

آنچه مدیران سایت پس از یک فصل گزارش می دهند

یک اپراتور پارکینگ در دبی 12 برج از این برج ها را در امتداد ردیفی که شهرداری آن را برای پایه های استاندارد بسیار باریک اعلام کرده بود، راه اندازی کرد. پس از هشت ماه تابستان با دمای 45 درجه سانتیگراد، یک صفحه نمایش لمسی فلیکر ایجاد کرد که در عرض یک هفته تحت ضمانت تعویض شد. خلاصه او: ستون نازک است، اما خم نشده، تاب خورده یا بیش از حد گرم نشده است.

یک گروه هتل آلمانی پس از اینکه معمار کابینه وسیع تری را رد کرد، برج را برای پارکینگ حیاط آن استاندارد کرد. یک شکایت آنها: آنتن 4G به یک نوار در داخل حیاط می افتد، بنابراین آنها اکنون نسخه WiFi/Ethernet را سفارش داده و آن را به سوییچ ساختمان متصل می کنند.

یک پیمانکار سعودی اولین دسته 20 تایی را برای توسعه با کاربری مختلط خریداری کرد. نصب لنگر به برق او دو ساعت در هر برج در روز اول و کمتر از یک ساعت پس از دیدن الگوی حفاری طول کشید. از آن زمان آنها سه دسته دیگر سفارش داده اند.
