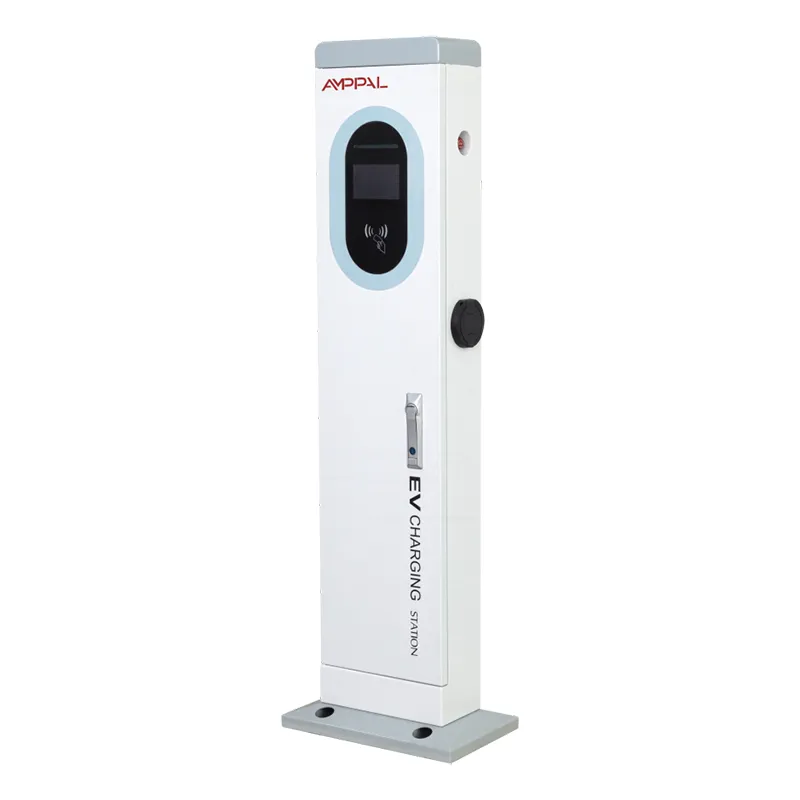

برج شارژ AC EV دو پورت 14 کیلوواتی برای پارکینگ های تجاری

دو نقطه شارژ در یک پایه

دو جای پارک می توانند یک ستون شارژ را به اشتراک بگذارند - این تصمیم تنها کل داستان این محصول است. AF-AC-14kW یک برج 410 x 240 x 1400 میلی‌متری با دو تفنگ AC 7 کیلوواتی، یک صفحه نمایش لمسی رنگی 5 اینچی، یک مجموعه پایانه پرداخت و یک ماژول شبکه است که به هر دو طرف سرویس می‌دهد.

آن را به عنوان دو جعبه دیواری در نظر بگیرید که در یک ستون مستقل متراکم شده اند، منهای قطعات تکراری. یک فونداسیون، یک محفظه، یک بدنه IP54، یک تغذیه 220VAC +/-20% - و دو خودرو که هر کدام به طور همزمان با 7 کیلو وات شارژ می شوند.

برای صاحبان سایت که هزینه هر خلیج را محاسبه می کنند، جایی است که برج صفحه گسترده را تغییر می دهد. خلیج دوم تقریباً به اندازه اولی هزینه ندارد. دو محل، یک قرارداد تعمیر و نگهداری، یک مجموعه اسناد - اعداد دو برابر می شوند.

استدلال هزینه هر خلیج

یک پایه به جای دو - یک پد بتنی و کیت لنگر هر دو محل را می پوشاند.

یک ماژول شبکه، یک سیم‌کارت، یک صفحه نمایش - قسمت‌هایی که روی دو شارژر جداگانه کپی می‌شوند در اینجا به اشتراک گذاشته می‌شوند.

یک بازدید از نصب - یک خدمه و یک کابل به ستون می‌رسند، تقریباً نیمی از کار در محل دو واحد.

در برگه های بودجه مشتریان ما، مجموع هزینه نصب شده به ازای هر بای معمولاً 25 تا 35 درصد کمتر از دو شارژر جداگانه 7 کیلوواتی است.

یک نقطه ورودی OCPP - دو محل به عنوان یک دستگاه در قسمت پشتی ظاهر می شوند، بنابراین راه اندازی و نظارت روزانه زمان کمتری می برد.

قطعات یدکی استاندارد شده - صفحه نمایش ها، تفنگ ها و تابلوهای کنترل یکسان در سری های برج ما استفاده می شود، بنابراین یک کیت یدکی چندین سایت را پوشش می دهد.

مشخصات فنی

بهترین سایت ها برای برج دوقلو تفنگ

محوطه‌های هتل و استراحتگاه که معمولاً در زمان خروج از هتل، دو خلیج مهمان با هم پر می‌شوند.

تعداد زیادی سطح مرکز خرید با سوله های انتهایی جفتی در نزدیکی ورودی.

پارکینگ‌های محل کار با محل‌های کارمندی که هر دو خودرو به یک برنامه می‌رسند و می‌روند.

زمین های شهرداری که عرض خلیج تنگ است و دو ستون جداگانه ردیف را شلوغ می کند.

محوطه آپارتمان و کاندومینیوم که به دو خلیج اختصاصی برای ساکنین خدمات ارائه می کند.

چگونه دو تفنگ یک برج را به اشتراک می گذارند

هر دو اسلحه از یک واحد کنترل 220VAC +/-20% تغذیه می کنند. هنگامی که دو خودرو به طور همزمان به برق وصل می شوند، هر تفنگ تا 7 کیلو وات - مجموعاً 14 کیلو وات - می دهد. وقتی فقط یک ماشین به برق وصل می شود، هنوز تا 7 کیلو وات می رسد. این برج قدرت را روی یک اسلحه متمرکز نمی کند و ما خلاف آن را تظاهر نمی کنیم.

صفحه نمایش 5 اینچی هر دو جلسه را نشان می دهد، بنابراین هر بای وضعیت شارژ، جریان پرداخت و رسید خود را دارد. از آنجایی که هر دو اسلحه روی یک دستگاه قرار می‌گیرند، راننده‌ای که با کارت یا APP پرداخت می‌کند، نیازی ندارد بداند در کدام جایگاه قرار دارد - جلسه به دنبال تفنگی است که او به آن وصل کرده است.

هر دو bay از طریق یک اتصال OCPP 1.6 یا 2.0 به باطن گزارش می دهند. یعنی یک ورودی دستگاه، یک به‌روزرسانی سیستم‌افزار و یک جلسه عیب‌یابی از راه دور برای دو پارکینگ. مدیری با دو دوجین برج، دو ده دستگاه را روی داشبورد می بیند، نه چهل و هشت.

دروازه های کیفیت قبل از اینکه علامت CE ادامه یابد

این برج دارای علامت CE بر خلاف دستورالعمل های ولتاژ پایین و EMC است و فایل در هر سری مدل نگهداری می شود.

IP54 تأیید شده توسط آزمایشگاه و آزمایش شخص ثالث - ضد گرد و غبار و ضد پاشش، با ورودی های کابل مهر و موم شده.

تست پاشش نمک 96 ساعته روی پوشش پودری، استاندارد برای برنامه صادرات ساحلی ما.

تست بار تفنگ دوگانه - هر دو خروجی با توان نامی کامل به طور همزمان برای اثبات رفتار ترکیبی 14 کیلووات کار می کنند.

تست دما بین 20- تا 50+ درجه سانتیگراد، از جمله خوانایی صفحه در هنگام شروع سرد.

هیچ کشتی برجی بدون گزارش آزمایشی با شماره سریال خودش. گواهینامه سطح کارخانه شامل CCC، TUV، UL و CB می شود.

برج دوقلو تفنگ چگونه ساخته می شود

پروفیل ستون 410 x 240 به جای خریدن، بر روی خطوط خودمان با لیزر برش داده شده و پانچ می شود.

ترمزهای فشاری TRUMPF ستون را تشکیل می دهند. روبات های FANUC درزها را جوش می دهند.

پوشش پودری اعمال می‌شود و نمونه‌های دسته‌ای برای آزمایش اسپری نمک ارسال می‌شوند.

خط AC واحد کنترل، کنتاکتور، صفحه نمایش و هر دو اسلحه را با غلاف آنها متناسب می کند.

آب بندی IP54 در ورودی کابل و قاب صفحه بررسی می شود.

هر برج یک آزمایش بارگیری همزمان دو تفنگ به همراه پرداخت و آزمایش شبکه انجام می دهد.

QC شماره سریال، نتایج آزمایش و مدارک CE را ثبت می کند، سپس کتاب ها را ارسال می کند.

زمان استاندارد 15-20 روز کاری است. رزرو کانتینر قبل از شروع تولید تایید می شود.

یک برج دو تفنگی یا دو شارژر تکی؟

دو شارژر جداگانه 7 کیلوواتی دقیقاً در یک موقعیت برنده می شوند: زمانی که دو جایگاه دور از هم قرار می گیرند، مانند انتهای مخالف یک قطعه، جایی که کابل کشی به یک ستون مشترک هزینه بیشتری از محفظه واحد دوم دارد.

در هر جای دیگری برج برنده پول و نگهداری است. دو شارژر یعنی دو پایه، دو صفحه نمایش، دو ماژول شبکه، دو سیم کارت و دو بازدید نصب. یک برج همه آن ها را با یکی از هرکدام جایگزین می کند، به همین دلیل است که هزینه نصب در هر خلیج معمولاً یک چهارم تا یک سوم کاهش می یابد. این صرفه جویی به اندازه کافی واقعی است که چندین نفر از توزیع کنندگان ما اکنون هر زمان که دو خلیج در مجاورت یکدیگر قرار دارند، به طور پیش فرض برج های تفنگ دوقلو را نقل قول می کنند.

چه کسی نباید آن را بخرد: سایت هایی با یک خلیج امروز و بدون برنامه ریزی خلیج دوم - برج تک تفنگ 7 کیلو واتی ارزان تر است. یا زمین هایی که دو محل شارژ باید بیش از چند متر از هم فاصله داشته باشند. وقتی دو خلیج کنار هم قرار می گیرند، برج را بخرید و همینطور می ماند.

چرا واردکنندگان کانتینر دوم را دوباره سفارش می دهند؟

قیمت گذاری مستقیم کارخانه از شرکت فناوری انرژی جدید ژجیانگ آنفو در Yueqing - در سال 2014 تاسیس شد، یک شرکت ملی کوچک غول پیکر.

یک SKU که دو جایگاه را پوشش می دهد، که موجودی واردکننده و آموزش نصاب را ساده می کند.

فایل های گواهی (CE به علاوه CCC، TUV، UL و CB) آماده تحویل به مقامات محلی و شرکت های آب و برق.

بیش از 1,000,000 واحد تا سال 2024 در بیش از 40 کشور با سفارشات مکرر از توزیع کنندگان در مالزی، ترکیه و خلیج فارس تحویل داده شده است.

گزینه های OEM و ODM - رنگ سفارشی، لوگو و نام تجاری پرداخت، با MOQ مورد بحث در هر پروژه.

حمل برج 1.4 متری بدون آسیب

جعبه عمودی است، با مهاربندی در اطراف صفحه نمایش و هر دو جلد. پیچ‌های لنگر، قالب حفاری و سخت‌افزار نصب در یک جعبه قرار می‌گیرند، بنابراین نصاب همه چیز را در روز اول دارد.

طول جعبه 1400 میلی متری رقم کلیدی برای برنامه ریزی کانتینر است - جعبه ها صاف و روی هم قرار می گیرند و یک ظرف 20 فوتی بسته به ابعاد جعبه تقریباً 60-80 برج را حمل می کند. میز حمل و نقل ما قبل از رزرو، تعداد دقیق را تأیید می کند.

ما به طور پیش فرض FOB Ningbo یا Shanghai را نقل می کنیم. EXW و CIF در دسترس هستند. کارهای کاغذی شامل فاکتور، لیست بسته بندی، بارنامه و کپی گواهی نامه CE - در مدت زمان 15-20 روز کاری آماده می شود.

شرایط خدمات که خریداران باید بدانند

ضمانت 2 ساله که هر دو اسلحه، صفحه نمایش و ماژول پرداخت را پوشش می دهد.

مجموعه‌ها و صفحه‌های اسلحه یدکی برای ارسال سریع - دو مورد از رایج‌ترین موارد پوشیدنی.

عیب‌یابی از راه دور از طریق 4G یا اترنت، با به‌روزرسانی‌های میان‌افزار که از طریق باطن ارائه می‌شوند.

توصیه به کارکنان سایت: هر هفته صفحه را با یک پارچه خشک پاک کنید و هر دو جلد را از نظر پیچ خوردگی کابل بررسی کنید.

راهنمای کاربر، نقشه نصب و راه اندازی OCPP با هر واحد ارسال می شود.

اشتباهات نصب که یک برج خوب را خراب می کند

اشتباه: دفن کابل تغذیه بدون مجرا و امید به زنده ماندن آن. راست: کابل را در مجرای پایه ستون، با یک حلقه سرویس برای خاتمه مجدد در آینده اجرا کنید.

اشتباه: ریختن پد با چشم و براق کردن برج تا تراز بعد. سمت راست: در قالب ارائه شده بریزید و سطح را قبل از گیرش بتن بررسی کنید.

اشتباه: اجازه دادن به هر دو کابل در میان راهرو بین سوله ها قرار بگیرد. راست: هر اسلحه را به سمت خلیج خود هدایت کنید تا رانندگان هرگز از روی کابل طرف مقابل رد نشوند.

اشتباه: با فرض اینکه وای فای اداری به هر دو طرف می رسد. راست: قبل از ریختن، سیگنال را در موقعیت ستون بررسی کنید - یا یک سیم‌کارت 4G قرار دهید.

اشتباه: از بررسی اتصال به زمین صرفنظر می کنید زیرا برج جامد به نظر می رسد. راست: در حین راه اندازی، پیوستگی زمین به میله اتصال لنت را بررسی کنید.

داستان های اپراتور از سایت های Two-Bay

یک مدیر دارایی در آتن در اواخر سال 2024 هشت برج را در دو بلوک آپارتمانی نصب کرد که ساکنان آن چهار واحد تفنگ دوقلو را برای هشت خلیج به اشتراک گذاشتند. یادداشت او پس از شش ماه: یک جلد اسلحه نیاز به سفت کردن مجدد داشت، و ساکنان در مورد هیچ چیز دیگری بحث کردند - که، برای یک تخته آپارتمان، به عنوان یک موفقیت بی سر و صدا به حساب می آید.

یک اپراتور پارکینگ هلندی برج را در یک زمین P+R در خارج از اوترخت اداره می کند - دو خلیج، یک ستون، پرداخت کارت. نظر او: خلیج دوم اساساً زیرساخت رایگان بود، ما فقط هزینه تفنگ اضافی را پرداخت کردیم. شکایت کوچک موقعیت صفحه نمایش است: ایستادن خوب، اگر می خواهید آن را از ماشین تماشا کنید، ناخوشایند است.

یک توزیع کننده ترکیه ای که دکل های 14 کیلوواتی را برای هتل های زنجیره ای خریداری می کند، گفت که برج زمان نصب در هر خلیج را از دو روز به یک روز کاهش داد. ناراحتی او: الگوی ارائه شده سطح زیادی را در نظر می گیرد، و دو تا از سایت های او ابتدا به تنظیمات تراز کوچک نیاز داشتند.

سوالاتی در مورد شارژ تفنگ دوگانه

س: اگر دو خودرو همزمان شارژ شوند، هر کدام چه سرعتی می گیرند؟

A: هر تفنگ تا 7 کیلو وات را به طور همزمان تحویل می دهد، ترکیبی 14 کیلووات - هیچ یک از این اسلحه ها دیگری را گرسنگی نمی کشد.

س: آیا یک تفنگ می تواند تمام 14 کیلووات را تحویل دهد؟

پاسخ: خیر. سقف هر تفنگ 7 کیلو وات است، بنابراین یک ماشین تنها تا 7 کیلو وات شارژ می شود. اگر به ازای هر وسیله نقلیه بیشتر نیاز دارید، برج 22 کیلووات یا 44 کیلووات را انتخاب کنید.

س: یک برج به چند جایگاه پارکینگ خدمات می دهد؟

A: دو، یک در هر تفنگ، در حالت ایده آل در کنار هم - کابل هر تفنگ به محل خود می رسد.

س: آیا برج به دو مدار برق جداگانه نیاز دارد؟

A: هیچ - یک تغذیه 220VAC +/-20% به هر دو تفنگ از طریق واحد کنترل داخلی خدمت می کند.

س: آیا 14 کیلووات برای یک EV مدرن یک شبه کافی است؟

ج: بله. 7 کیلووات به ازای هر خودرو تقریباً 45 کیلومتر در ساعت به شعاع حرکتی می‌افزاید، بنابراین یک جلسه شبانه، باتری کامل اکثر خودروهای برقی مسافربری را پوشش می‌دهد.

س: هزینه هر بای در مقابل دو شارژر تکی چقدر است؟

A: در سایت های معمولی هزینه نصب شده در هر خلیج 25-35٪ کمتر است، که عمدتاً ناشی از اشتراک گذاری پایه، ماژول شبکه و بازدید از نصب است.

س: آیا می توانم دو اسلحه را به طور مستقل در backend مدیریت کنم؟

پاسخ: بله - هر تفنگ یک کانکتور OCPP جداگانه در یک دستگاه است، بنابراین می توانید قیمت گذاری، برنامه ریزی و گزارش در هر محل را داشته باشید.

س: زمان تحویل چقدر است؟

A: 15-20 روز کاری، با بسته کامل اسناد و گواهی نامه CE که از نینگبو یا شانگهای ارسال می شود.
