شارژر برقی برقی برقی دو پورت برج باریک 44 کیلوواتی برای امکانات پارکینگ تجاری

شارژر 44 کیلوواتی Slim Tower Dual-Port AC EV برای امکانات پارکینگ تجاری تنها زمانی واقعی است که پنل بتواند آن را تغذیه کند. AMPPAL SlimTower (AF-AC-044-Y-A-0-4-JA-P) دارای دو تفنگ نوع 2 در 32A+32A در سه فاز 380VAC، با اندازه گیری در هر سوکت، OCPP 1.6J و یک صفحه نمایش لمسی 5 اینچی در یک ستون 300x10.5 میلی متری است. ریاضیات فیدر، اندازه ترانسفورماتور و مدیریت بار در زیر با اعداد ساده پوشش داده شده است. IP54، CE، 2 سال گارانتی، 15-20 روز کاری زمان سرب، OEM/ODM از کارخانه ژجیانگ ما.

ارسال استعلام

توضیحات محصول

سوال 44 کیلووات یک سوال پنلی است

اکثر شارژرهای AC دو تفنگی قبل از اینکه در میدان خراب شوند، روی کاغذ از کار می افتند. خرابی شارژر نیست. این اولین سوال برقکار است: تابلو چه چیزی باید بدهد؟

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) دو تفنگ نوع 2 را با سرعت 32A+32A بر روی یک تغذیه سه فاز 380VAC از یک ستون 300×150×1400 میلی متر با صفحه نمایش لمسی 5 اینچی حمل می کند. هر سوکت می تواند تقریبا 21 کیلو وات را بکشد. این جفت با هم به پلاک 44 کیلووات نزدیک می شوند.

این صفحه برای شخصی که نقشه های برق را امضا می کند نوشته شده است. اگر شما هستید، قبل از اینکه عاشق برگه مشخصات شوید، ریاضی فیدر زیر را بخوانید.

خبر خوب این است که ریاضیات ساده و عمومی است: ولت، آمپر و یک جذر. خبر بد این است که هیچ کس این کار را در روز ورود شارژر انجام نمی دهد. این کار را اکنون، روی کاغذ، قبل از رزرو ظرف انجام دهید.

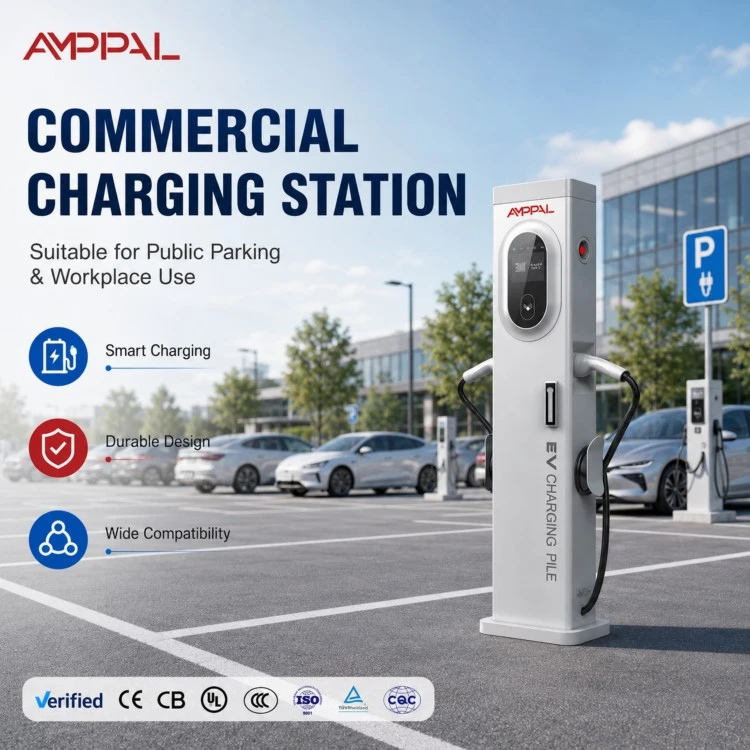

44kW Slim Tower Dual-Port AC EV Charger for Commercial Parking Facilities

32A+32A کامل چه معنایی برای سایت شما دارد

دو ماشین، هر دو با سرعت 32 آمپر در هر فاز: فیدر شما باید در همان لحظه حدود 64 آمپر در هر فاز حمل کند، یا قطع کننده بالادست در بدترین زمان ممکن حرکت کند.

ترانسفورماتور را برنامه ریزی کنید: هر برج تا 44 کیلو وات بار متصل اضافه می کند. ده برج قبل از محاسبه روشنایی و تهویه مطبوع به معنای 440 کیلو وات است.

اندازه کابل از 16 میلی متر مربع مس در هر فاز برای یک دوره کوتاه شروع می شود و با فاصله رشد می کند. 25mm2 یا 35mm2 برای دویدن بیش از 50 متر معمول است.

وظیفه بریکر: یک بریکر سه فاز 80 آمپر یا دو دستگاه 40 آمپر با یکی در هر تفنگ، فضای سر را بدون حرکت مزاحم به جفت می دهد.

تعادل فاز یک مزیت جانبی است: یک بار سه فاز 32A+32A نسبت به سه شارژر تک فاز 7 کیلوواتی که روی یک فاز روی هم چیده شده اند، با شبکه مهربان تر است.

اگر سایت نتواند بار کامل را تغذیه کند، مدیریت بار OCPP 1.6J می‌تواند با بودجه کمتری برج را ببندد در حالی که فضای سر را برای بعد حفظ می‌کنید.

گرما بخشی از بودجه است: 44 کیلووات کارکرد برای ساعت ها اتاق پانل را گرم می کند، بنابراین تهویه را قبل از اولین تابستان برنامه ریزی کنید.

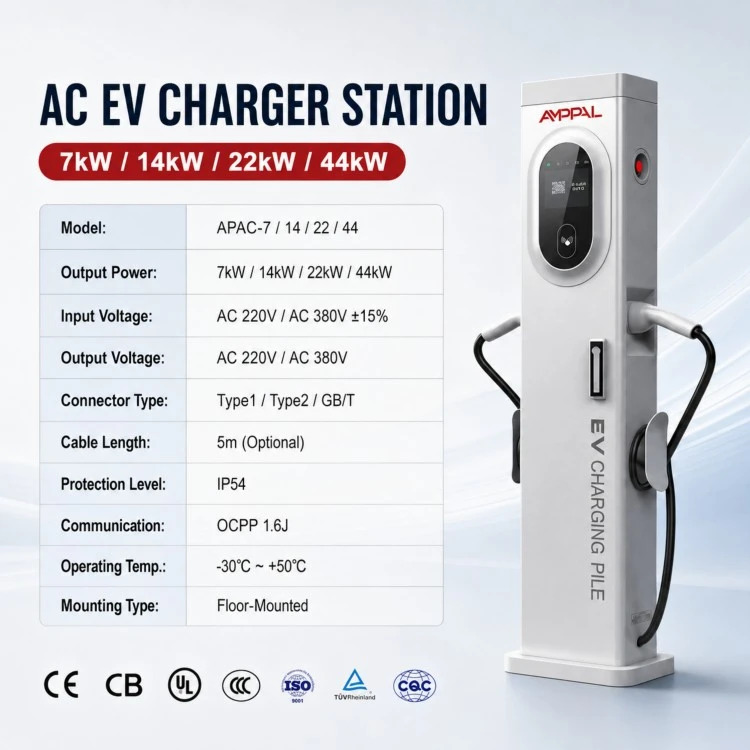

مشخصات فنی

پارامتر	مشخصات
مدل	AF-AC-044-Y-A-0-4-JA-P
قدرت امتیازی	44 کیلو وات
ولتاژ ورودی	380VAC ± 15%
جریان رتبه بندی شده	32A+32A
ابعاد	300 × 150 × 1400 میلی متر
رابط کاربری	صفحه نمایش 5 اینچی لمسی رنگی
پروتکل شبکه	OCPP 1.6J
ارتباط	اترنت، 4G، وای فای
درجه حفاظت	IP54
دمای عملیاتی	20- تا 50+ درجه سانتی گراد
گواهینامه	انطباق با CE
گارانتی	2 سال

از مواردی استفاده کنید که ظرفیت 44 کیلووات را توجیه می کند

محوطه‌های انباری که ون‌ها بین شیفت‌ها یک تا سه ساعت پارک می‌کنند. 44 کیلو وات در هر خلیج، زمان خاموشی را به محدوده قابل استفاده تبدیل می کند.

ایستگاه‌های تاکسی و مراکزی که رانندگان به سرعت می‌چرخند و زمان اقامت کمتر از دو ساعت است.

محوطه های جلویی کامیون که به ون های تحویل و وسایل نقلیه تجاری سبک تا وزن 3.5 تن خدمت می کنند.

اسکله های انبار که در آن ردیفی از برج ها یک اتاق ترانسفورماتور مشترک دارند.

ناوگان اجاره ای EV که باید خودروها را در بین اجاره ها بدون انتظار یک شبه بچرخانند.

بلوک های مسکونی با سرویس سه فاز که 44 کیلووات بالاترین توان AC است که توزیع کننده اجازه می دهد تا فیدر را تامین کند.

پارکینگ‌های فرودگاه و ایستگاه که در آن‌ها صبحگاهی از خودروهای هیبریدی پلاگین نیاز به شارژ سریع قبل از حرکت دارند.

خواندن جریان برق: از پنل به دوشاخه

برق از صفحه توزیع بر روی یک فیدر سه فاز خارج شده و از طریق غده پایه وارد برج می شود. در داخل، ایستگاه هر تفنگ را به‌طور مستقل اندازه‌گیری می‌کند، بنابراین پلاک 44 کیلووات یک خروجی غول‌پیکر نیست، بلکه دو مدار 32A است که یک محفظه مشترک دارند.

هنگامی که یک خودرو به برق متصل می شود، می تواند از 32A کامل تفنگ خود استفاده کند. هنگامی که ماشین دوم می رسد، هر دو تا 32A می رسند. برج دو جلسه را برای صورت‌حساب جداگانه نگه می‌دارد و OCPP 1.6J انرژی هر کانکتور را جداگانه گزارش می‌کند.

اندازه گیری هر سوکت برای صورتحساب تقسیمی مهم است: مستاجر A برای تفنگ 1 پرداخت می کند، مستاجر B برای تفنگ 2، و سرور هرگز مجموع دو کیلووات ساعت را با هم ترکیب نمی کند.

تله ای که ارزش نامگذاری را دارد: تنزل دادن. اگر تغذیه ضعیف باشد، به جای کاهش سرعت برج، بریکر کار می کند. درپوش سیستم عامل جایگزین کنترل شده است، بنابراین قبل از سیم کشی، نه پس از اولین سفر، بودجه را تعیین کنید.

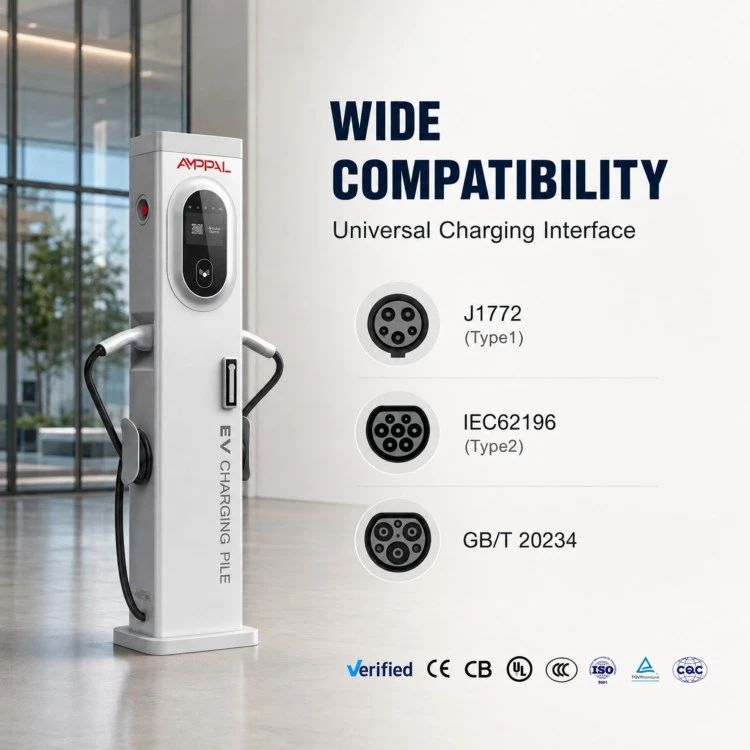

44kW Slim Tower Dual-Port AC EV Charger for Commercial Parking Facilities

سوابق کیفیت که مهندس تاسیسات می تواند به آن اعتماد کند

مطابقت با دستورالعمل های ولتاژ پایین و EMC حفظ می شود و هر زمان که مرحله برق تغییر کند، فایل دوباره بررسی می شود.

هر ایستگاه قبل از اینکه خط را ترک کند آزمایش شده و به زمین متصل می شود - با سرعت 32 آمپر برای هر تفنگ هیچ حاشیه ای برای مسیر زمینی مشکوک وجود ندارد.

کارکرد گرما با بار کامل: برج 44 کیلوواتی به مدت 48 ساعت مداوم در جریان پلاک نام، با ثبت دمای کابینت، تست سوزاندن می شود.

ستون‌های نمونه، چرخه‌های حرارتی IEC 60068 را بین -30 درجه سانتی‌گراد تا 70+ درجه سانتی‌گراد، به‌علاوه 96 ساعت پاشش نمک روی پایان اجرا می‌کنند.

اتصالات باسبار و کانکتور تست شده با گشتاور؛ پایانه های شل علت کلاسیک شکست حرارتی در دنده AC با جریان بالا هستند.

منبع یابی اجزا از RoHS و REACH در داخل سیستم ISO 9001:2015 پیروی می کند. دامنه CCC، TÜV، UL و CB در سطح کارخانه وجود دارد.

توالی مونتاژ هشت ایستگاه

پوسته برش لیزری، تحمل 0.1 میلی متر، روی خط CNC.

تاشو پرس ترمز و جوش درز بدنه برج.

جوشکاری ربات FANUC صفحه پایه و براکت های غده.

نظافت و تکمیل سطوح سه مرحله ای.

بخش جریان بالا: شینه ها، کنتاکتورها، و دنده سوئیچینگ با درجه 32A نصب شده و دارای گشتاور هستند.

اندازه گیری و لوازم الکترونیکی: متر هر سوکت کیلووات ساعت، برد ارتباطی و صفحه نمایش لمسی 5 اینچی.

بار سفت‌افزار و انطباق OCPP در برابر سرور آزمایشی اجرا می‌شوند.

تست بار نمونه، Hi-pot، پاس بصری، سپس بسته بندی. تولید 15-20 روز کاری اجرا می شود.

راهنمای اندازه: زمانی که 44 کیلو وات مناسب است (و زمانی که مناسب نیست)

زمانی که ترانسفورماتور و پانل دارای فضای سر هستند یا زمانی که سیستم الکتریکی را از ابتدا طراحی می کنید و می توانید اندازه آن را به درستی اندازه گیری کنید، دکل 44 کیلوواتی را خریداری کنید. ظرفیت اضافی در مقایسه با مدل 14 کیلوواتی تنها در صورتی واقعی است که خوراک بتواند آن را تحویل دهد.

اگر سایت شما از منبع تغذیه تک فاز 32 آمپر استفاده می کند، از آن صرفنظر کنید. شما می توانید برج را با کسری از امتیاز آن اداره کنید و برای ظرفیتی که نمی توانید استفاده کنید، هزینه می کنید. هنگامی که اتومبیل ها در طول شب به مدت هشت ساعت بیشتر پارک می کنند، از آن صرفنظر کنید. 7-11 کیلووات AC هزینه کمتری دارد و از نظر عمر باتری ملایم تر است. و اگر مال شما پارکینگ ناوگان ثابت با برنامه زمانی دقیق است، ابتدا ظرفیت اتصال مجاز توزیع کننده را تأیید کنید. برخی از مناطق، شارژ AC را در هر سایت محدود می کنند.

اگر پانل فشرده است اما تقاضا واقعی است، پاسخ صادقانه مدیریت بار است: اجازه دهید OCPP اکنون برج ها را ببندد و با رشد سایت، سقف را افزایش دهید. این طرح با این برج کار می کند زیرا سیستم عامل محدودیت جریان از راه دور را می پذیرد.

AMPPAL در مقابل رقبای مقرون به صرفه Dual-Gun

قابلیت واقعی 32A+32A: برخی از برج های مقرون به صرفه 44 کیلووات را تبلیغ می کنند اما با کنتاکتورهای 16A حمل می شوند. ما رتبه بندی هر تفنگ را روی پلاک چاپ می کنیم.

اندازه گیری مستقل در هر سوکت برای صورتحساب تقسیمی، نه یک متر مجموع.

OCPP 1.6J از طریق اترنت، 4G و WiFi، بنابراین برج به سیستم‌های مدیریت بار و رومینگ می‌پیوندد.

شواهد آزمایش: اجرای حرارتی با بار کامل، ثبت گشتاور، و نتایج اسپری نمک در هر دسته موجود است.

شرایط تجاری: MOQ 1 واحد، 15-20 روز کاری زمان تحویل، 2 سال ضمانت، قطعات یدکی DHL/FedEx.

گزینه های OEM برای نشان تجاری آرم، صفحه نمایش و کابل؛ صادرات به بیش از 40 کشور از سال 2014.

لجستیک و جزئیات بسته بندی

هر برج به طور کامل در یک کارتن صادراتی 5 لایه با ابعاد 350 × 220 × 1460 میلی متر با بلوک های گوشه فوم، کیت لنگر و غده های کابل مونتاژ می شود. وزن ناخالص تقریباً 45 کیلوگرم است.

چهار کارتن به یک پالت با محافظ لبه و بسته بندی کوچک می روند. یک کانتینر 40 فوتی حدود 60 برج پالت شده یا تا 80 برج را در طبقه نگه می دارد و بسته بندی مجدد LCL در صورت درخواست ترتیب داده می شود.

قیمت به طور معمول FOB Ningbo یا شانگهای، با EXW در صورت درخواست است. هر محموله دارای فاکتور، لیست بسته بندی، بارنامه، گواهی مبدأ و اعلامیه انطباق CE است. محموله‌های تلفیقی به خاورمیانه و کشورهای مستقل مشترک المنافع به صورت هفتگی ترتیب داده می‌شوند که ترانزیت را برای سفارش‌های کوچک‌تر کوتاه می‌کند.

سرویسی که با پنل شروع می شود

ضمانت 2 ساله از تاریخ حمل و نقل، پوشش عیوب تولید از جمله بخش جریان بالا.

پاسخ فنی 24 ساعته; مهندسان ما مرتباً به تماس‌های راه‌اندازی می‌پیوندند تا تنظیمات پنل را با برقکار شما بررسی کنند.

قطعات یدکی از طریق DHL/FedEx؛ کنتاکتورها، مترها و صفحات لمسی ظرف 2 روز کاری خارج می شوند.

RMA با عکس و شماره سریال: تعویض یا تعمیر قبل از بازگرداندن هر چیزی تایید می شود.

بسته پشتیبانی رایگان: برگه محاسبه فیدر، مقادیر گشتاور، و چک لیست راه اندازی.

هشدارهای سیم کشی و عملیات

اشتباه: با فرض اینکه یک شکن 32A هر دو اسلحه را پوشش می دهد. راست: اندازه خوراک را برای 64 آمپر در هر فاز کل کنید، یا از هر تفنگ جداگانه محافظت کنید.

اشتباه: استفاده مجدد از کابل نازک یک نصب قدیمی. سمت راست: حداقل 16 میلی‌متر مربع در هر فاز، برای اجراهای طولانی ارتقا یافته است. بررسی افت ولتاژ در بار کامل

اشتباه: اجازه دادن به برج برای همیشه روی درپوش سیستم‌افزار قرار می‌گیرد زیرا پنل هرگز ارتقاء داده نشده است. درست: درپوش را در گزارش نگهداری ثبت کنید و فقط پس از اثبات تغذیه آن را بالا ببرید.

اشتباه: مخلوط کردن اسلحه 1 و اسلحه 2 مستاجر در یک فاکتور. سمت راست: اندازه گیری هر سوکت را فعال نگه دارید. OCPP هر کانکتور را جداگانه گزارش می دهد.

اشتباه: نادیده گرفتن گشتاور پس از بازدید از سرویس. سمت راست: سالانه اتصالات شینه و لوله را مجدداً گشتاور کنید. شکست حرارتی در دنده AC تقریباً همیشه اتصالات شل است.

اشتباه: رد شدن از دستگاه جریان باقیمانده. راست: بر اساس قوانین محلی، یک RCD 30 میلی آمپری قرار دهید. برج با حفاظت استاندارد RCD کار می کند.

مهندسان تاسیسات به قول خودشان

یک مدیر انبار در آلماتی شش برج برای یک ناوگان شهری ۴۰ ون نصب کرد. ریاضی فیدر 64A در هر فاز کل مکالمه با توزیع کننده او بود. پس از تایید فضای سر ترانسفورماتور، راه اندازی یک روز طول کشید. او خاطرنشان کرد که علامت‌های گشتاور روی پوشش شین باعث می‌شود که برق‌کارهای او حدس نزنند.

یک اپراتور لجستیک در گوادالاخارا برج ها را با یک ترانسفورماتور 250 کیلوولت آمپر برای بیست خلیج برنامه ریزی شده جفت کرد. آنها اعتراف می کنند که ترانسفورماتور را یک گام بیش از حد بررسی کرده اند. هزینه اضافی اندک بود و مسیر رشد اکنون رایگان است. شکایت آنها: منوی 5 اینچی عمیق است و رانندگان بیشتر از این برنامه استفاده می کنند.

یک اپراتور انبار در نزدیکی مسکو، برج‌ها را با درپوش سیستم‌افزار 11 کیلووات اجرا می‌کند تا زمانی که تغذیه‌کننده دوم در سال آینده روشن شود. این دقیقاً همان طرح مرحله‌ای است که ما پیشنهاد کردیم و به همین دلیل است که آنها یک شارژر تک نرخی ارزان‌تر نخرند.

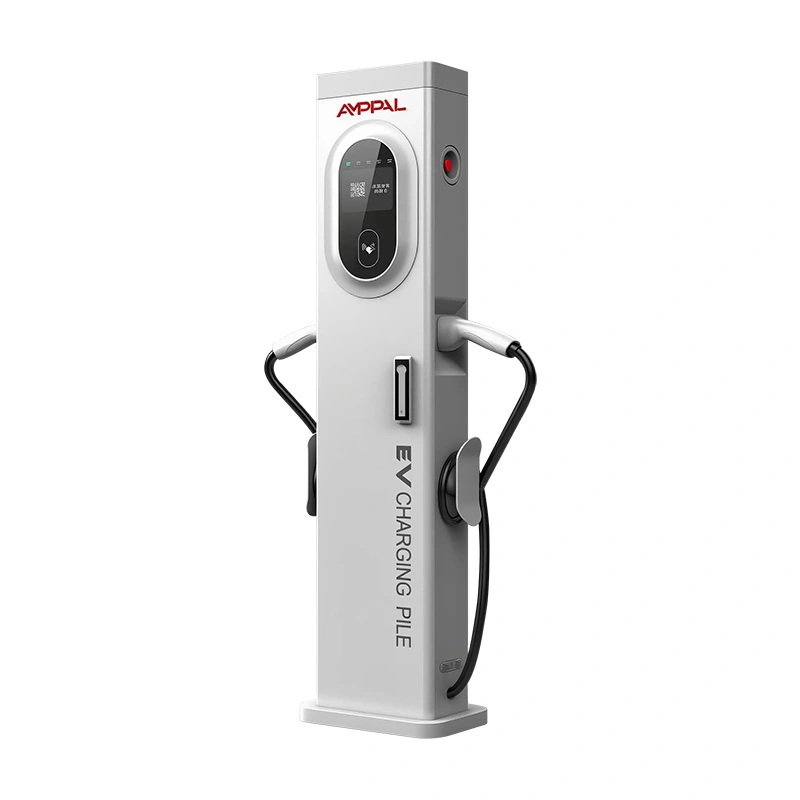

44kW Slim Tower Dual-Port AC EV Charger for Commercial Parking Facilities
