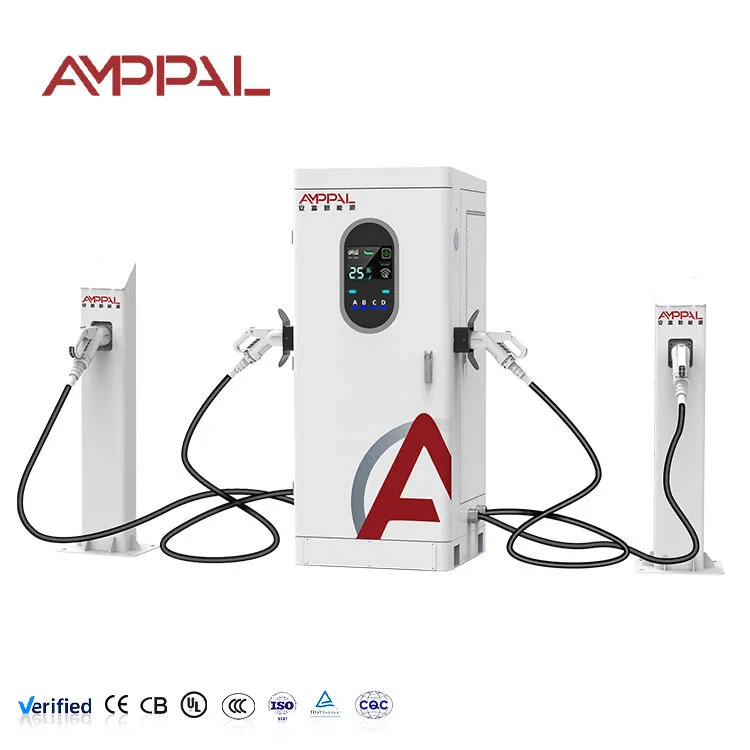

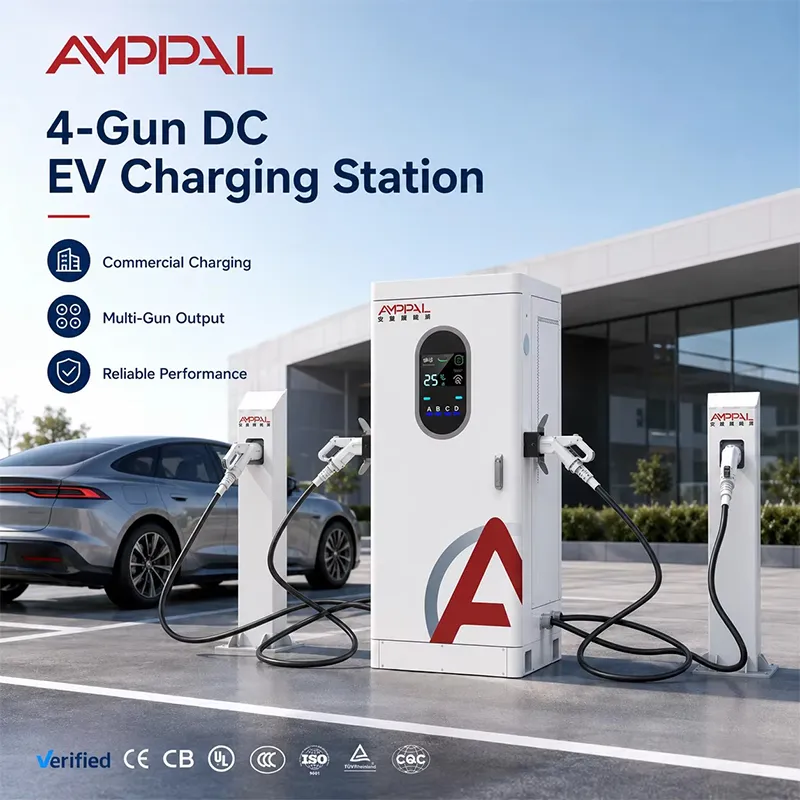

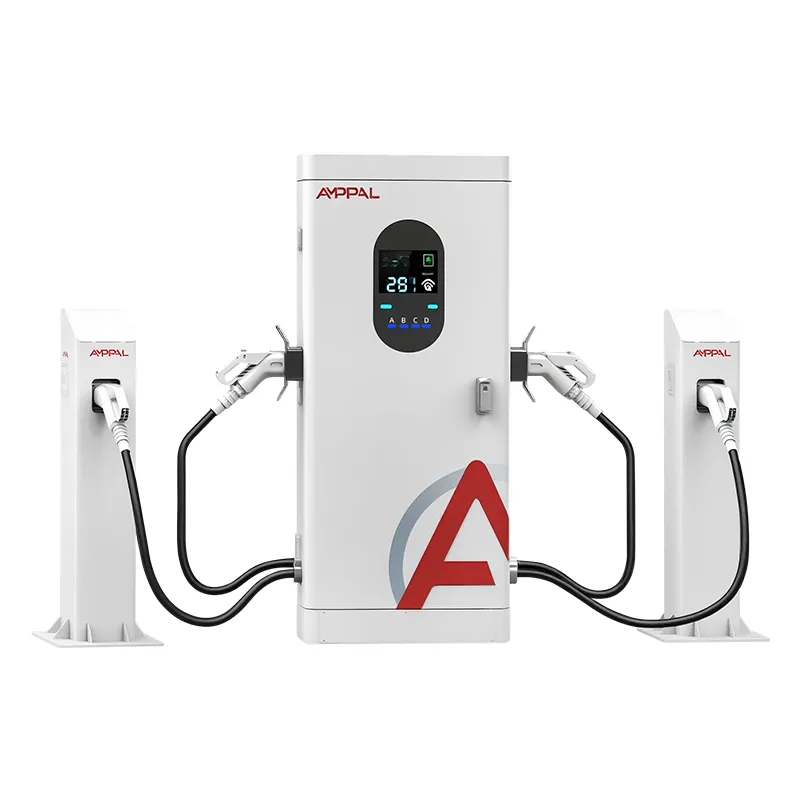

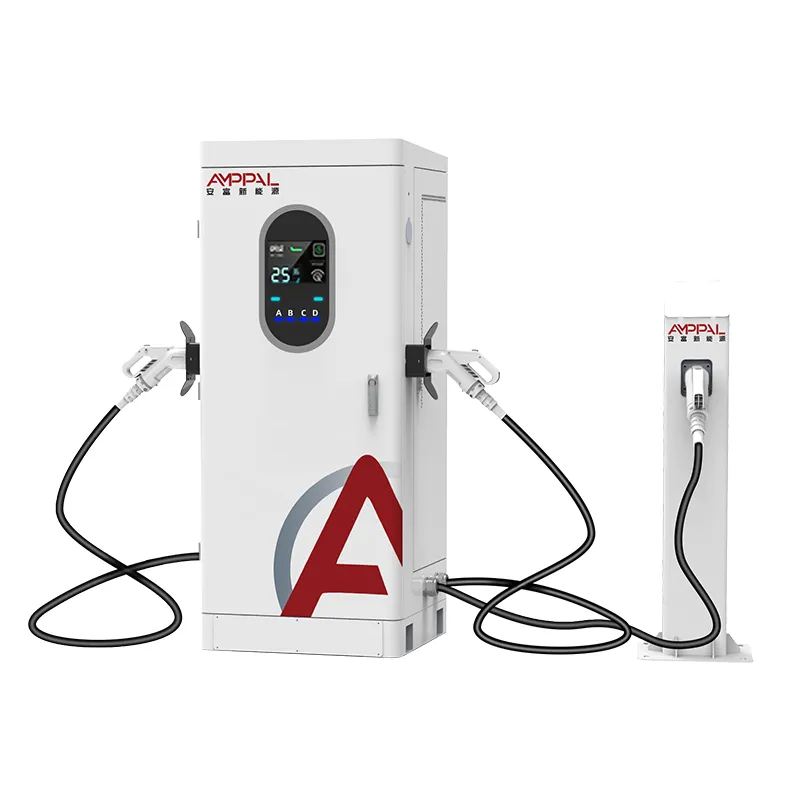

شارژر 240 کیلوواتی چند تفنگی پرقدرت DC EV برای انبارهای اتوبوس و ناوگان

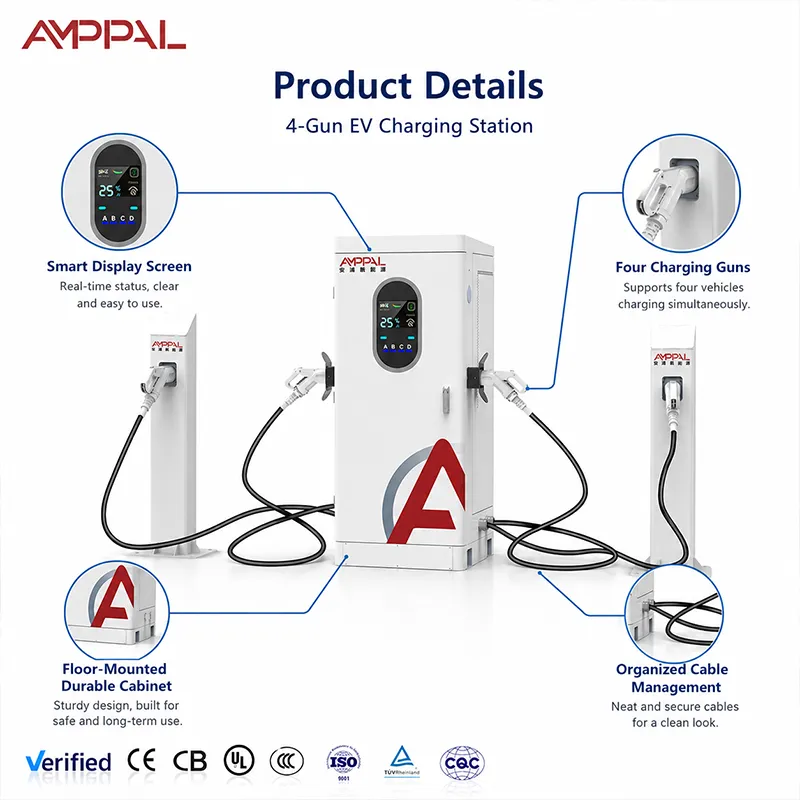

یک کابینت، چهار تفنگ، سه کلاس خودرو

یک تاکسی، یک ون تحویل، و یک سدان مسافربری به ندرت در همان لحظه قدرت یکسانی می‌خواهند - دقیقاً به همین دلیل است که یک شارژر با خروجی ثابت پول روی میز می‌گذارد. شارژر 240 کیلوواتی چند تفنگی AMPPAL DC EV با توان بالا برای انبارهای اتوبوس و ناوگان، 240 کیلووات را پشت چهار تفنگ (A/B/C/D) ذخیره می‌کند و آن را بر اساس تقاضا، نه بر اساس برنامه، تحویل می‌دهد. یک ون تحویل با بسته 90 کیلووات ساعتی می تواند یک قطعه بزرگ را به خود اختصاص دهد. سدانی که فقط به 20 کیلووات ساعت نیاز دارد تا مسیر خود را به پایان برساند، به یک سدان کوچک نیاز دارد. یک ماشین سواری به مدت 25 دقیقه شارژ می شود و می رود. همه از همان ورودی 380 ولت سرویس می‌دهند، و کابینت به سادگی با شروع و توقف جلسات، تعادل را دوباره برقرار می‌کند.

مشکل عملیاتی که این حل می کند واقعی است: ناوگان مخلوط غیرقابل پیش بینی هستند. «یک قدرت برای همه» محض، انتخابی بین شارژ بیش از حد خودروهای کوچک و کم‌شارژ کردن خودروهای بزرگ را مجبور می‌کند. تخصیص دینامیک به هر وسیله نقلیه اجازه می دهد تا آنچه را که می تواند استفاده کند، استفاده کند، بدون اینکه کسی یک ساعت پشت کامیون منتظر بماند، استفاده را بالا نگه می دارد.

آنچه تخصیص پویا برای یک ناوگان مختلط انجام می دهد

بسته بزرگ، سهم بزرگ: وقتی فقط ون به برق وصل است، به سمت استخر می‌آید. هنگامی که زمین پر می شود، هر وسیله نقلیه همچنان یک قطعه قابل استفاده می گیرد - هیچ اسلحه ای گرسنه نمی ماند.

سدان‌ها جلوی کامیون‌ها را نمی‌گیرند: یک تاکسی با 80 درصد تکمیل تقاضای خود را به طور طبیعی کاهش می‌دهد و نیروی آزاد شده به سمت وسایل نقلیه سنگین‌تر جریان می‌یابد.

کنترل اوج تعرفه: مدیریت بار OCPP به شما این امکان را می دهد که در ساعات گران قیمت کل کابینت را محدود کنید و آن را در شب رها کنید.

ولتاژ با توجه به طراحی: اتومبیل های 400 ولت هر کدام حدود 100 کیلو وات (سقف 250 آمپر) مصرف می کنند، وسایل نقلیه 800 ولت تا 200 کیلو وات تنها - صفحه نمایش تقسیم واقعی را نشان می دهد.

هندسه کابل در هر محفظه: 5 متر اسلحه برای خودروهای سدان نزدیک، 7 متر برای وانت هایی با پورت های جانبی یا کامیون های پارک شده در سراسر راهرو.

اندازه گیری هر تفنگ برای تخصیص هزینه: هر بخش ناوگان برای انرژی خود از گزارش OCPP پرداخت می کند.

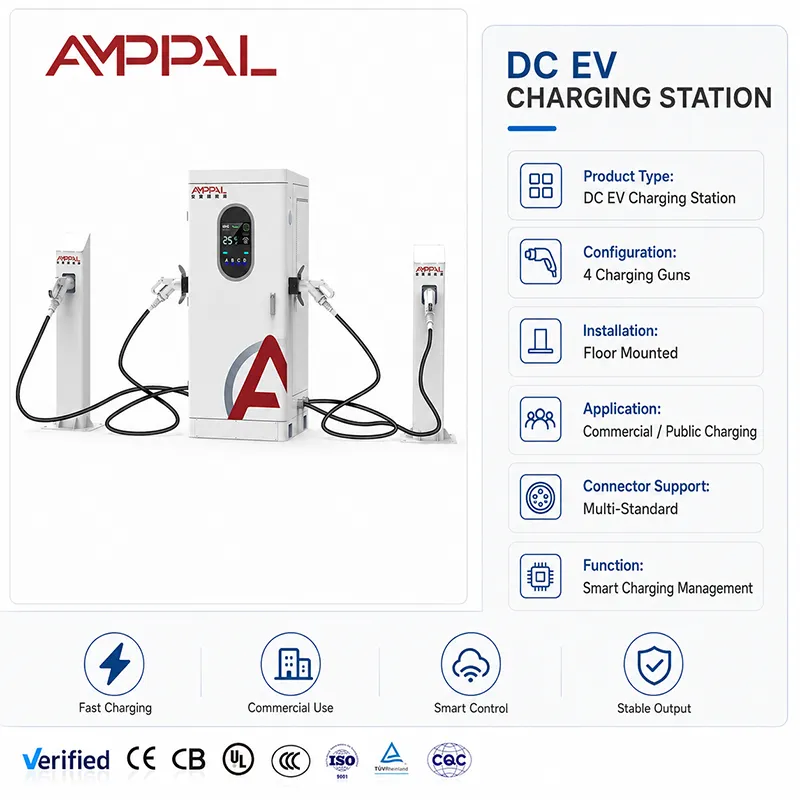

مشخصات فنی

وسیله نقلیه کابینت 240 کیلوواتی را به خوبی با هم ترکیب می کند

یاردهای تحویل آخرین مایل: ون ها در طول شب شارژ می شوند، ماشین های پیک بین دو حرکت شارژ می شوند.

محورهای تگرگ سواری: رانندگان پس از شیفت به صورت ناگهانی وارد می شوند. جلسات 20-30 دقیقه ای چرخش را سریع نگه می دارد.

پارکینگ های شرکتی با چند کامیون سبک برقی در ناوگان تعمیر و نگهداری.

میدان‌های شارژ حومه‌ای که مسافران را با ون‌های حمل و نقل و گاه به گاه شاسی بلندهای دوربرد ترکیب می‌کند.

انبارهای توریستی و شاتل که در آن وسایل نقلیه از خودروهای شهری گرفته تا ون های 12 نفره متغیر است.

برنامه ریزی اوج و خارج از اوج با استخر مشترک

قانون تخصیص را برای هر سایت تنظیم کنید: حتی تقسیم برای انصاف، اولویت اول برای سرعت، یا اولویت برای کلاس خودرویی که همیشه باید به موقع حرکت کند - مثلاً یک تحویل شبانه. کنترلر هر اسلحه متصل را به طور مداوم دوباره ارزیابی می کند، بنابراین وقتی تاکسی با 80٪ از برق جدا می شود، سهم آن در یک یا دو ثانیه به ون می رسد.

این قانون را با زمان‌بندی OCPP برای بازی تعرفه‌ای جفت کنید: در اوج ساعت 4 تا 9 بعد از ظهر، مجموع قرعه‌کشی را به 160 کیلووات محدود کنید و پس از نیمه‌شب، 240 کیلووات را آزاد کنید. کابینه از کلاهک پیروی می کند و هر آنچه را که مجاز است بین اسلحه های اشغال شده تقسیم می کند. هنگام برنامه ریزی، سقف 250 آمپر را به خاطر بسپارید: در 400 ولت یک اتومبیل تنها نزدیک به 100 کیلو وات، در 800 ولت نزدیک به 200 کیلو وات - یک لحظه کامل 240 کیلووات، لحظه ای با ولتاژ بالا و استخر کامل است، نه وعده ای برای هر دوشاخه.

انتخاب کابل 5/7 متری بخشی از عملیات است، نه یک فکر بعدی. فاصله‌های خود را اندازه‌گیری کنید: ون‌ها اغلب درگاه‌های جانبی را در سمت چپ، سدان‌ها در عقب، خودروهای سواری-تگرگ در جلو حمل می‌کنند. تفنگ های 7 متری را در جایی قرار دهید که تنوع پورت ها بیشتر است و تفنگ های 5 متری را برای جایگاه های نزدیک قابل پیش بینی نگه دارید. سفارشات کابل مخلوط در هر موقعیت استاندارد از کارخانه است.

از نمک پاشی تا شوک: تست هایی که این کابینت گذراند

اسپری نمک 96 ساعته روی محفظه و اسلحه - گزارشی که خریداران خلیجی ما به شهرداری خود ارسال می کنند.

تست‌های نوع EMC و دی الکتریک تمام کابینت، با گواهی‌های CE، TUV، UL و CB.

یک خیساندن حرارتی محیطی 50 درجه سانتیگراد و منحنی درجه بندی در دفترچه راهنما منتشر شده است.

تست ورودی IP54 بر روی مهر و موم و غدد؛ کابینه از مناطق موسمی در جنوب شرقی آسیا جان سالم به در برده است.

سوابق آزمایشی به صورت سریالی در هر واحد، در دسترس برای اسناد مناقصه.

یادداشت های خط مونتاژ برای کابینت چهار تفنگی

1. محفظه با برش لیزری و خمیدگی CNC TRUMPF، پودر پوشش داده شده با نمونه‌برداری از اسپری نمک دسته‌ای.

2. PCBA در خط مونتاژ DC - یک طبقه جدا از AC، بنابراین بدون ابزار مشترک یا آلودگی.

3. شینه و مونتاژ ماژول با کنترل گشتاور. اتصالات ثبت شده در واحد

4. سیم کشی تفنگ در هر موقعیت: کنتاکتورها، اندازه گیری و کاهش فشار در هر چهار خط.

5. فلش میان‌افزار و دست دادن OCPP در برابر یک باطن آزمایشی.

6. سوختن کامل بار در بانک بار با سیاهههای مربوط به هر واحد.

7. QC نهایی و سریال سازی.

8. تحویل به بسته‌بندی - زمان تحویل 15 تا 20 روز کاری کل این زنجیره را پوشش می‌دهد، و ظرفیت سالانه 1 میلیون واحدی کارخانه، خط را پر نگه می‌دارد.

تطبیق قدرت با ترکیب ناوگان شما

ابتدا تقاضای عصرانه ناوگان خود را محاسبه کنید: وسایل نقلیه را بشمارید، اندازه بسته بندی متوسط ​​و ساعات نشستن آنها. اگر هشت ون با سرعت 80 کیلووات ساعت دارید که هر کدام در ساعت 7 بعد از ظهر می آیند، این 640 کیلووات ساعت برای حرکت تا صبح است. یک کابینت 240 کیلوواتی حدود 240 کیلووات ساعت در ساعت خروجی کامل ارائه می دهد، بنابراین دو تا سه ساعت شارژ متمرکز به علاوه مخروطی شبانه آن را پوشش می دهد.

در جایی که این کابینت پاسخ اشتباه است: اگر ناوگان شما تمام کامیون‌های سنگین است که 150 کیلووات بیشتر در هر جلسه می‌خواهند، به واحدهای اختصاصی پرقدرت نیاز دارید، نه خطوط مشترک. اگر سایت شما فقط ماشین های کوچک را اجرا می کند، کابینت چهار تفنگی 120 کیلووات یا 160 کیلووات هزینه کمتری دارد و هدر می رود. و اگر شبکه فقط 100 کیلووات به شما می دهد، هیچ کابینت 240 کیلوواتی صادق نیست - اندازه اتصال را قبل از شارژر اندازه بگیرید.

در واقع Factory-Direct در اینجا به چه معناست

شما در حال خرید از کارخانه هستید، نه از یک میز تجاری: شرکت فناوری انرژی جدید ژجیانگ آنفو، با مسئولیت محدود، تاسیس 2014، با بیش از 260 کارمند، یک شرکت تخصصی "غول کوچک" در سطح ملی.

OEM/ODM: رنگ، آرم، برچسب های تفنگ و نام گذاری باطن به ترتیب پیکربندی شده است. MOQ برای هر مدل در مظنه است.

زمان 15-20 روز کاری، با خط مونتاژ بالا به عنوان اثبات، نه وعده.

گواهی‌های آماده برای مناقصه: CE، TUV، UL، CB، CCC - همان مجموعه‌ای که در بیش از ۴۰ کشور صادراتی استفاده می‌کنیم.

اعتبار عملیاتی: بیش از 200 ایستگاه توسط تیم خودمان اداره می شود، 500 واحد خنک کننده مایع در عربستان سعودی NEOM، بیش از 1 میلیون واحد به صورت تجمعی تا سال 2024 تحویل داده می شود.

بسته بندی و تدارکات برای سفارشات سایت چند واحدی

هر کابینت به صورت عمودی در یک جعبه چوبی به ابعاد 2.0 × 0.95 × 1.0 متر با محفظه های تفنگ برش فوم قرار می گیرد. وزن ناخالص قبل از ارسال در لیست بسته بندی ذکر شده است. برای سفارش‌های سایت چند واحدی، اسلات‌های تولید را برنامه‌ریزی می‌کنیم تا همه جعبه‌ها در یک پنجره حمل و نقل خارج شوند.

برنامه ریزی کانتینر در هر سفارش تأیید می شود - یک HQ 40 فوتی شش جعبه را پشت سر هم در زیر انبار استاندارد ما حمل می کند، و ما هر بار طرح را با ابعاد واقعی جعبه بررسی می کنیم زیرا کیت های لوازم جانبی متفاوت است.

FOB، CIF، CFR یا DDP از Yueqing؛ اسناد صادراتی (فاکتور، لیست بسته بندی، بارنامه، گواهی مبدا) توسط میز ما تهیه می شود. خریداران ناوگان بار اول چک لیست گمرک را از قبل دریافت می کنند.

پس از فروش کابینت ناوگان مختلط 240 کیلووات

دو سال، ماژول ها و اسلحه ها گنجانده شده است. سایت های ناوگان مختلط اتصالات را سخت تر می چرخانند. بودجه جایگزینی اسلحه در حدود سال سوم در شلوغ ترین موقعیت.

ارسال 48 ساعته قطعات یدکی انبار شده از کارخانه ژجیانگ.

تشخیص از راه دور OCPP و به روز رسانی سیستم عامل برای تغییرات منطق تخصیص.

چک لیست سالانه: فیلترها، گشتاور شینه، تماس های تفنگ، و بازرسی ژاکت کابل - ناوگان کابل ها را سریعتر از شارژرها از بین می برند.

تماس راه اندازی با یک مهندس؛ ما همچنین به جلسه عملیات شما می‌پیوندیم تا قوانین تخصیص را برای تیم شما توضیح دهیم.

بررسی های روزانه ارزش انجام دادن روی کابینت چهار تفنگی را دارد

اشتباه است: با فرض شیفت صبح، متوجه کاهش سرعت اسلحه خواهید شد. درست: یک نگاه 30 ثانیه ای به داشبورد OCPP - تفنگی که نصف انرژی معمول خود را مصرف می کند، یک علامت تماس یا کابل است.

اشتباه: تنظیم حتی تقسیم در هنگام عجله ون عصر. درست: قوانین اولویت یا اولویت در پنجره های اوج، حتی یک شبه تقسیم می شوند.

اشتباه: کابل‌های 7 متری را در تمام طول روز محکم روی غلاف قرار دهید. سمت راست: حلقه های شل. کابل های 7 متری بیشتر خم می شوند و ابتدا در انتهای غلاف سایش دارند.

اشتباه: شستن کابینت با واشر فشار. سمت راست: یک پارچه مرطوب روی محفظه. رتبه IP54 باران را کنترل می کند، نه جت.

اشتباه: نادیده گرفتن رنگ باند LED زیرا "کسی آن را نمی خواند". راست: رانندگان آن را می خوانند. باند به صف می‌گوید کدام تفنگ آزاد است و چرخش بیکار را قطع می‌کند.

گزارش های میدانی از اپراتورهای ناوگان مختلط

یک اپراتور تحویل مایل آخر در هلند شش ون و چهار خودروی پیک را از طریق یک کابینت اداره می کند. قانون اولویت در موقعیت ون، اعزام او را در ساعت 6 صبح ثابت کرد - ون‌ها پر می‌روند، پیک‌ها در طول روز پیگیری می‌کنند. شکایت او: در هفته دوم، برقکار او یک فاز معکوس داشت که مانیتور فاز کابینه بلافاصله آن را علامت گذاری کرد. بازخوانی صفحه یک تماس سرویس را ذخیره کرد.

مدیر مرکز تگرگ سواری در مکزیکوسیتی پس از یک هفته تماشای داشبورد، از یکنواخت به حالت اول تغییر کرد. تعداد جلسات در روز از 38 به 51 افزایش یافت. تفنگ 7 متری در خط بیرونی به طور مداوم استفاده می شود. ناراحتی جزئی: رانندگان یک تایمر می‌خواستند که روی صفحه قابل مشاهده باشد - وجود دارد، اما دو نفر از راننده‌های او هرگز متوجه آن نشدند.

یک مرکز خرید حومه‌ای در ترکیه، خودروهای سدان مسافربری و ناوگان ون تعمیر و نگهداری را ترکیب می‌کند. برنامه‌ریزی خارج از پیک به‌قدری صورت‌حساب تقاضا-شارژ را کاهش داد که کابینه هزینه ارتقاء کنترلر خود را در چهار ماه پرداخت کرد. شکایت کوچک: پاسخ صفحه نمایش در زمستان به زیر 5 درجه سانتیگراد کاهش می یابد، که او پس از توضیح مشخصات LCD آن را پذیرفت.

سوالات متداول عملیات ناوگان

س: آیا یک کابینت 240 کیلوواتی می تواند یک ون 400 ولتی را با سرعت کامل شارژ کند؟

A: سقف خروجی 250A یک وسیله نقلیه 400 ولت را به حدود 100 کیلو وات محدود می کند. 240 کیلووات کامل به وسایل نقلیه کلاس 800 ولت و یک استخر خالی نیاز دارد - ریاضی ناوگان را در حدود حد فعلی برنامه ریزی کنید، نه تعداد بازاریابی.

س: چگونه می توانم یک وسیله نقلیه را که در استخر قرار دارد متوقف کنم؟

پاسخ: از تقسیم حتی در ساعات مشترک استفاده کنید، یا اولویت را برای کلاسی که ابتدا باید ترک کند، استفاده کنید. OCPP به شما امکان می‌دهد قانون را از راه دور تغییر دهید، بنابراین یک هفته آزمایش کنید و داده‌های هر تفنگ را بخوانید.

س: آیا سقف حداکثر تعرفه واقعاً باعث صرفه جویی در هزینه می شود؟

پاسخ: بله، اگر تعرفه شما دارای هزینه های تقاضا باشد. محدود کردن مصرف کل به 160 کیلووات در پنجره های اوج می تواند تقاضای صورتحساب را به میزان قابل توجهی کاهش دهد. انرژی هنوز هم می رسد، فقط دیرتر و ارزان تر.

س: کدام طول کابل برای وانت ها؟

A: سمت پورت را اندازه گیری کنید. بسیاری از ون ها در سمت چپ شارژ می شوند. یک اسلحه 7 متری از هر موقعیت راهرو به درگاه سمت چپ می رسد. 5 متر مناسب خودروهای سدان پارک شده در دماغه.

س: آیا می توانم اسلحه های CCS2، GB/T و CHAdeMO را در یک کابینت مخلوط کنم؟

پاسخ: بله - چهار موقعیت در زمان سفارش با اتصال قابل تنظیم هستند (CCS1/CCS2/GB/T/CHAdeMO/NACS). ترکیب ناوگان خود را به ما بگویید و ما هر موقعیت را تعیین می کنیم.

س: در 25- درجه سانتیگراد چه اتفاقی می افتد؟

A: کابینت به محیط -25 درجه سانتیگراد درجه بندی شده است و به طور معمول شروع به کار می کند. کابل های تفنگ در سرما سفت می شوند، بنابراین خدمه باید از سیم پیچ های محکم خودداری کنند. ماژول های با دمای گسترده برای سایت های خشن تر در دسترس هستند.

س: تعمیر و نگهداری چه تفاوتی با واحد تک تفنگ دارد؟

A: اتصالات بیشتری برای بازرسی. چک لیست سالانه هر چهار تماس اسلحه و جلیقه کابل را پوشش می دهد. خود ماژول ها همان قطعات قابل تعویض هستند.

س: زمان برای سفارش دو کابینه؟

A: 15-20 روز کاری از زمان واریز. سفارشات چند واحدی یک اسلات تولید مشترک دارند تا جعبه ها با هم ارسال شوند.
