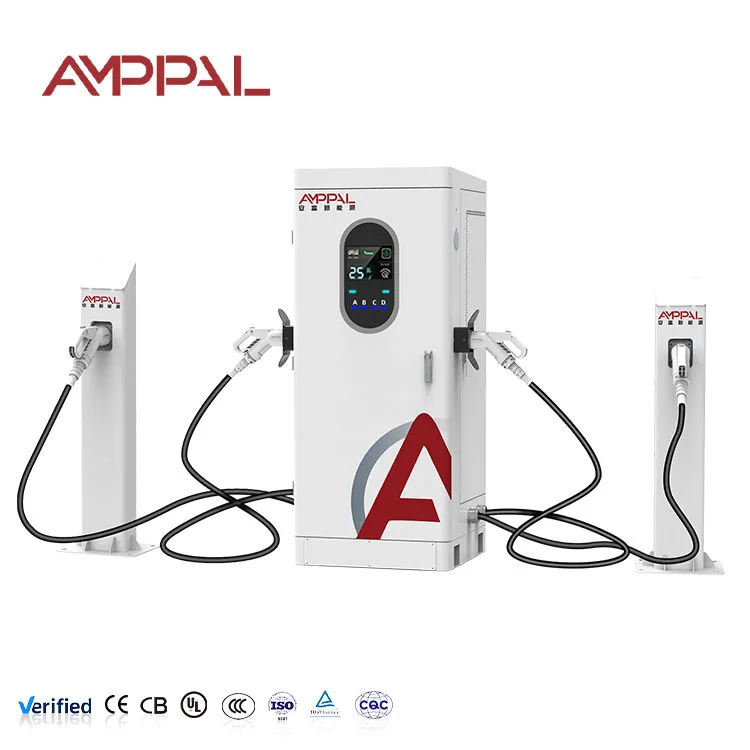

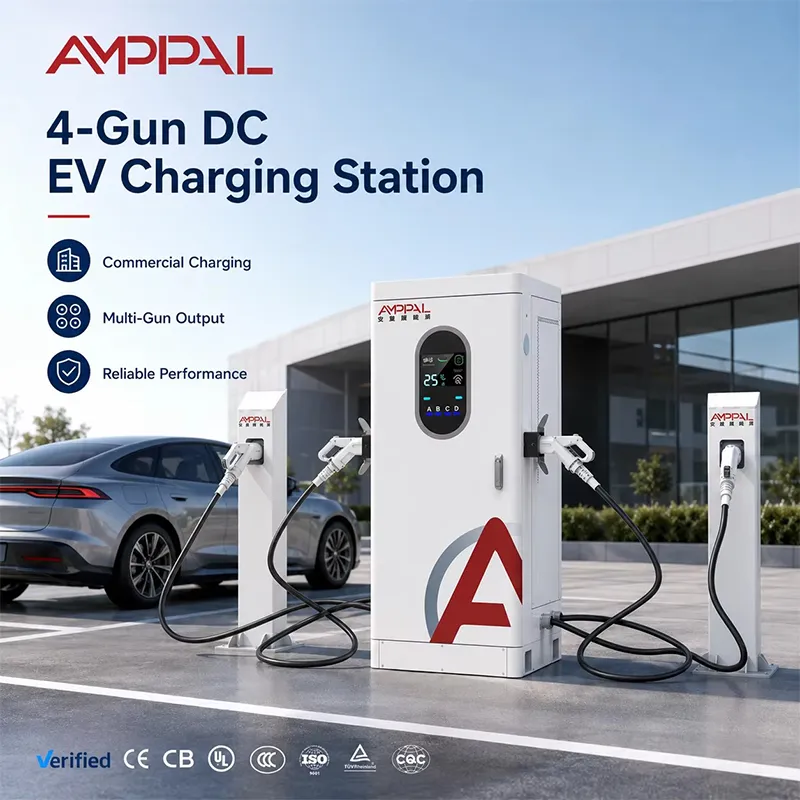

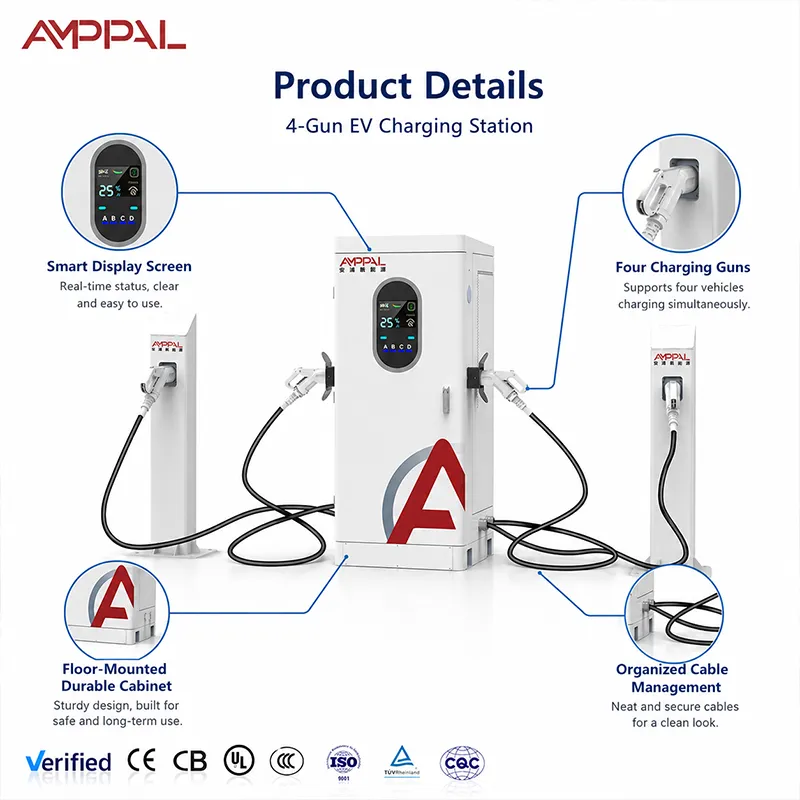

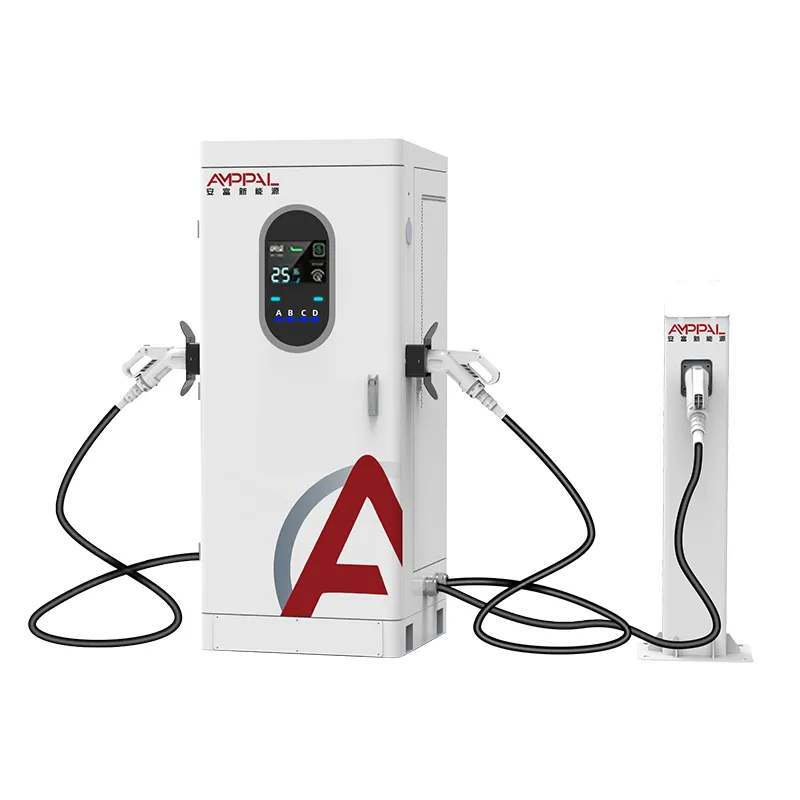

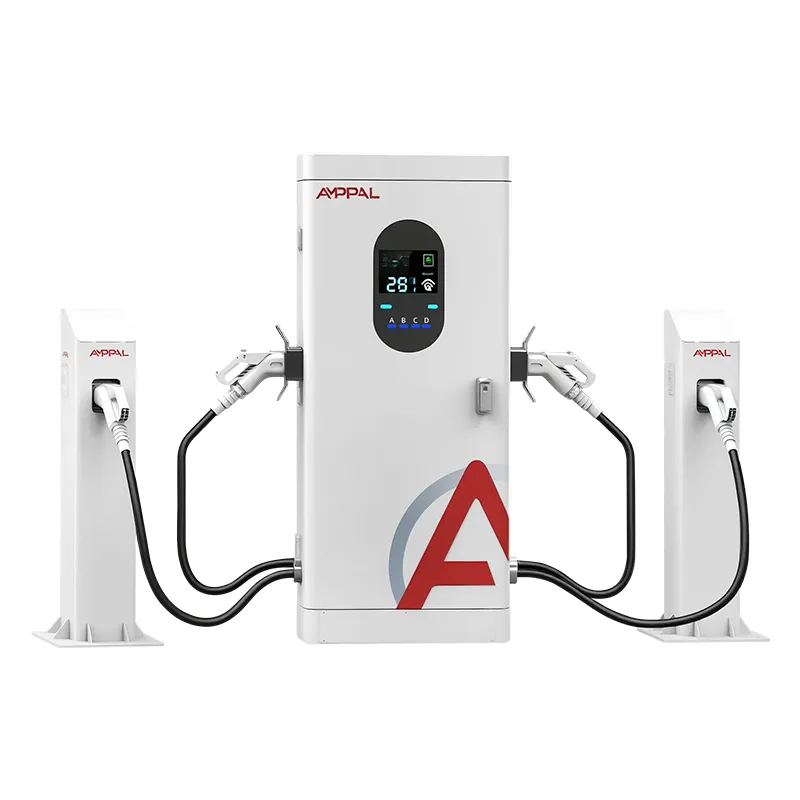

شارژر 120 کیلوواتی چند تفنگی DC EV برای چندین خودرو و شارژ ناوگان

آنچه که کابینت چهار تفنگ 120 کیلوواتی در واقع انجام می دهد

یک EV واحد را به AF-DC-120-Y-D-Z-4-H وصل کنید و 120 کیلووات کامل را می کشد. یک ثانیه به برق بزنید و کابینت بی سر و صدا بودجه را مجدداً به 60 کیلو وات کاهش می دهد. این برش مجدد، نه خود ماژول پاور، چیزی است که تصمیم می‌گیرد که آیا رانندگان یک بررسی پنج ستاره را برای شما به ارمغان می‌آورند یا یک ستاره یک ستاره.

این شارژر 120 کیلوواتی چند تفنگی DC EV برای چندین خودرو و شارژ ناوگان، یک شارژر DC چند تفنگی یکپارچه است: یک کابینت، یک ورودی AC380V، چهار خروجی که یک استخر برق مشترک دارند. این چهار شارژر به هم متصل نیست. این یک دستگاه 120 کیلوواتی است که نرم افزار آن ثانیه به ثانیه تصمیم می گیرد که انرژی به کجا برود. اپراتورهایی که آن نرم افزار را درک می کنند، تجربه صف را شکل می دهند.

پنج چیز که موتور تخصیص تغییر می دهد

قوانین تخصیصی که شما تنظیم می کنید، نه کارخانه: اولین خدمت، حتی تقسیم، یا تفنگ اولویت - تغییر در صفحه لمسی یا از طریق OCPP، بدون باز شدن کابینت.

اسلحه های بیکار دیگر کرایه نمی پردازند: وقتی موقعیت C خالی است، سهم آن به طور خودکار به اسلحه های شلوغ سرازیر می شود. 120 کیلووات هرگز خود را در یک سوکت استفاده نشده پارک نمی کند.

صفحه‌نمایش حقیقت را می‌گوید: هر جلسه ولتاژ و جریان زنده را نشان می‌دهد، بنابراین راننده‌ای که "کم کرده" می‌تواند آن را تخصیص ببیند، نه یک خطا. آن یک صفحه آرگومان های بیشتری از هر بلیط دسکتاپ را پایان می دهد.

محدودیت‌های فعلی بخشی از ریاضیات هستند: خروجی به 250 آمپر می‌رسد، بنابراین یک وسیله نقلیه 800 ولتی به تنهایی می‌تواند 120 کیلووات کامل را مصرف کند، در حالی که یک خودروی 400 ولتی حدود 100 کیلووات را به حداکثر می‌رساند. کابینت هر دو شماره را به صورت زنده نشان می دهد.

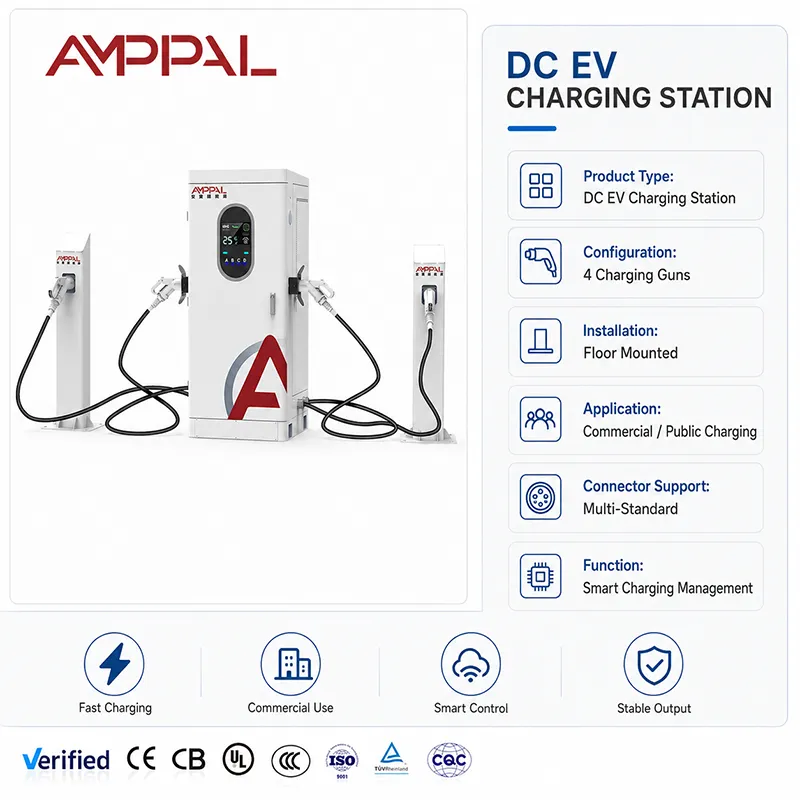

مشخصات فنی

جایی که یک اسپلیتر 120 کیلوواتی سود خود را به دست می آورد

دپوی تاکسی های شهری: سه تاکسی هر کدام 30 کیلووات جرعه جرعه می خورند در حالی که یک سدان فشار قوی بقیه قسمت های استخر را می گیرد.

پارکینگ هتل و مرکز خرید: مهمانان یک شبه با سرعتی آرام هزینه می‌کنند. یک بازدیدکننده در طول روز به تنهایی نزدیک به 120 کیلووات کامل می شود.

یاردهای ناوگان کوچک با 4 تا 8 خودروی برقی و یک خط تغذیه 120 کیلوواتی که صاحبخانه آن را ارتقا نخواهد داد.

توقفگاه‌های بزرگراهی با ورود انفجاری - چهار تفنگ یک موج کوچک را بدون ترانسفورماتور دوم جذب می‌کنند.

هاب های سواری در آب و هوای گرم: خنک کننده هوای اجباری و محفظه IP54 40 درجه روز و حاشیه های گرد و غبار را کنترل می کند.

چگونه کابینه تصمیم می گیرد چه کسی چه چیزی را دریافت کند

کنترلر درخواست هر تفنگ متصل را به طور مداوم نمونه برداری می کند - ولتاژ باتری، تقاضای جریان، و قانونی که شما انتخاب کرده اید. اولین خدمت پیش‌فرض است: ماشین اول آنچه را که می‌خواهد دریافت می‌کند، ماشین دوم از چیزی که باقی می‌ماند می‌گیرد، پس از ورود، باقیمانده را تقسیم می‌کنند. حتی تقسیم، استخر را بین اسلحه های اشغال شده تقسیم می کند.

در اینجا رانندگان ریاضی در واقع احساس می کنند. یک ماشین به تنهایی: استخر کامل. دو ماشین: هر کدام 60 کیلو وات. چهار خودرو: هر کدام 30 کیلووات - با فرض اینکه وسایل نقلیه بتوانند آن اعداد را بپذیرند. دو اخطار مهم است. اول، سقف 250 آمپر: یک باتری 400 ولتی که 300 آمپر درخواست می کند نزدیک به 100 کیلو وات بسته می شود، بنابراین لحظه "120 کیلووات کامل" متعلق به وسایل نقلیه 800 ولت است.

پس آنچه که راننده می بیند، پایین آمدن زمانی است که فردی جدید به برق وصل می شود و با بالا رفتن باتری خود، جریان آهسته کاهش می یابد. هیچ کدام عیب نیست. صفحه نمایش تقسیم جدید را در عرض یک ثانیه نشان می دهد و نوار LED رنگ را تغییر می دهد تا صف بداند کدام تفنگ رایگان است.

دروازه های کیفیت در پشت علامت های CE، TUV، UL و CB

تست نوع روی کابینت کامل، نه نمونه نیمکتی: EMC، مقاومت دی الکتریک و ارت حفاظتی تایید شده بر روی واحد 1820x750x735 هنگام ارسال.

اسپری نمک 96 ساعته روی محفظه و محفظه تفنگ - بررسی خوردگی ساحلی که در سایت‌های خلیج فارس و آسیای جنوب شرقی اهمیت دارد.

خیساندن حرارتی در دمای 50 درجه سانتیگراد با درب بسته. منحنی کاهش در دفترچه راهنما چاپ شده است، در سایت کشف نشده است.

آزمایش باران و گرد و غبار IP54 روی درزگیرها و کابل های کابل قبل از خروج دستگاه از خط.

سوابق سریالی: فایل آزمایشی هر کابینت را می توان همراه با محموله درخواست کرد - زمانی مفید است که مناقصه پروژه درخواست اثبات کند.

هشت گام از فولاد کویل تا یک کابینت آزمایش شده

1. برش لیزری در ماشین‌های TRUMPF و خمش CNC ترمز فشاری - مرحله ورق فلز داستان IP54 را تنظیم می‌کند.

2. پوشش پودری و پخت، با نمونه اسپری نمک از هر دسته.

3. مونتاژ PCBA در خط DC. AMPPAL مونتاژ AC و DC را جداگانه اجرا می کند، بنابراین کابینت های DC هرگز ابزار را با دنده AC به اشتراک نمی گذارند.

4. یکپارچه سازی ماژول قدرت با مجموعه شینه کنترل شده با گشتاور - یک شینه شل ماه ها بعد به عنوان نقطه داغ نشان داده می شود.

آیا 120 کیلووات در چهار تفنگ ریاضی مناسبی برای سایت شما است؟

این کابینت مناسب مکان‌هایی است که چهار وسیله نقلیه می‌توانند همزمان به برق متصل شوند و جلسات 25 تا 60 دقیقه طول می‌کشد: انبارها، مراکز خرید، هتل‌ها، ایستگاه‌های کوچک بزرگراه. برعکس از هدف خود کار کنید. تقریباً با میانگین 40 کیلووات به ازای هر تفنگ اشغال شده، شارژ 50 کیلووات ساعتی زمانی که کابینت پر است حدود 75 دقیقه طول می‌کشد و زمانی که یک خودرو به تنهایی استخر دارد، حدود 25 دقیقه طول می‌کشد.

در مورد عدم تطابق صادق باشید. اگر کل کسب و کار شما یک مسیر سریع با یک وسیله نقلیه در یک زمان است، یک اسلحه تک 120 کیلووات یا 160 کیلووات هزینه کمتری دارد. اگر به چهار جلسه 120 کیلوواتی همزمان نیاز دارید، این کابینت چهار برابر کوچک است — واحدهای جداگانه بخرید.

چرا خریداران این کابینت را از AMPPAL سفارش می دهند

OEM/ODM بدون درام: لوگو، رنگ، برچسب اسلحه و نامگذاری باطن به ترتیب پیکربندی شده است. شرایط MOQ برای هر مدل در نقل قول تنظیم می‌شود و واحدهای نمونه قبل از حجم ارسال می‌شوند.

زمان استاندارد 15-20 روز کاری در این مدل، از روی سپرده و آثار هنری تأیید شده محاسبه می شود.

مجموعه گواهینامه ای که به مناقصه ها در خاورمیانه، اتحادیه اروپا و قاره آمریکا پاسخ می دهد: CE، TUV، UL، CB، به علاوه CCC در خانه.

پروژه‌های مرجع با داده‌های عملیاتی واقعی: 500 واحد خنک‌کننده مایع برای پروژه هیدروژن سبز NEOM عربستان سعودی، بیش از 200 ایستگاه که توسط تیم ما اداره می‌شود.

یک کارخانه 260 نفره که در سال 2014 در Yueqing، ژجیانگ - "پایتخت برق چین" تاسیس شد - به بیش از 40 کشور صادر می کند.

جعبه، پالت، کانتینر: چگونه 120 کیلووات حمل می شود

کابینت به صورت عمودی در یک جعبه چوبی به اندازه بدنه 1820x750x735 میلی متر با فاصله حدود 100 میلی متر در هر طرف حمل می شود. چهار تفنگ در محفظه های فوم بریده شده در کنار آن سوار می شوند. پاکت جعبه نزدیک به 2.0 x 0.95 x 1.0 متر بیرون می آید و وزن ناخالص نهایی قبل از ارسال در لیست بسته بندی ذکر شده است.

برای بارهای کانتینر، اطراف آن پاکت برنامه ریزی کنید: یک HQ 40 فوتی شش جعبه را در یک ردیف با اتاقی برای لوازم جانبی قرار می دهد، و در هر سفارش، طرح انبار را با ابعاد واقعی کانتینر بررسی می کنیم. هیچ دو مشتری یکسان را بسته بندی نمی کنند، بنابراین نمودار بارگیری نهایی قبل از حرکت کامیون با شما تأیید می شود.

شرایط تماس شما است - FOB، CIF، CFR، DDP یا EXW از کارخانه ما در Yueqing - و اسناد حمل و نقل (فاکتور تجاری، لیست بسته بندی، بارنامه، گواهی مبدأ) توسط میز صادرات ما تهیه می شود که سالانه بیش از 40 کشور مقصد را اداره می کند.

گارانتی و قطعات یدکی

دو سال در واحد در کابینت های چند تفنگ، مجموعه های تفنگ بیشترین سایش را دارند - ما هر چهار موقعیت را در اختیار داریم.

مجموعه های تفنگ یدکی (با کابل 5 متری یا 7 متری) از کارخانه ژجیانگ ظرف 48 ساعت برای اقلام ذخیره شده ارسال می شود.

عیب یابی از راه دور از طریق اتصال OCPP: اکثر خطاهای پیکربندی بدون بازدید از سایت از طریق Backend حل می شوند.

چک لیست خدمات سالانه با هر سفارش ارسال می شود: فیلترهای هوای تمیز، شینه های گشتاور مجدد، تماس های تفنگ را برای علائم سوختگی بازرسی کنید.

پشتیبانی راه اندازی: یک تماس از راه دور با مهندسان ما برای گذراندن جلسه اول پایان به انتها.

قطعات یدکی در سطح ماژول، نه وعده‌های سطح برد: ماژول‌های برق قابل تعویض هستند و برای دوره گارانتی کامل ذخیره می‌شوند.

اشتباه در مقابل درست: مدیریت کابینه

اشتباه: پارک کردن به طوری که کابل 5 متری کشیده شود، سپس در هنگام سایش کانکتور شارژر را سرزنش کنید. راست: تطبیق طول کابل با چیدمان محفظه - تفنگ 7 متری در خطوط دور، 5 متر در خطوط نزدیک، کابل ها پس از هر جلسه به غلاف برگردانده می شوند.

اشتباه: انباشتن جعبه ها در سمت هواکش کابینت. راست: 40 سانتی متر فضای خالی در اطراف دهانه ورودی نگه دارید و فیلتر را هر ماه تمیز کنید.

اشتباه است: به درایور 400 ولت بگویید "شما 120 کیلو وات می گیرید" زیرا علامت می گوید 120 کیلو وات. راست: با ذکر عدد واقعی - حدود 100 کیلووات در 400 ولت، 120 کیلووات کامل در 800 ولت - و اشاره به صفحه زنده.

اشتباه: تغذیه کابینت از یک پریز مشترک یا یک شکن کم اندازه. سمت راست: یک خط اختصاصی AC380V+-15٪، قطع کننده با درجه بندی صحیح، و اتصال زمین مناسب - نمودار سیم کشی در دفترچه راهنما آمده است.

اشتباه: گذاشتن اسلحه روی آسفالت خیس در حالی که ماشین بعدی در صف است. سمت راست: غلاف پس از استفاده؛ نوار LED سبز رنگ را فقط زمانی نشان می دهد که اسلحه نشسته و آماده باشد.

آنچه اپراتورها بعد از شش ماه می گویند

یک مدیر انبار تاکسی در دبی اولین سرویس را اجرا می کند و به ما گفت که باند LED اختلافات صف او را نصف کرد - رانندگان قبل از اینکه پارک کنند می بینند کدام اسلحه رایگان است. شکایت او: آفتاب مستقیم صفحه نمایش 7 اینچی را در اواسط بعد از ظهر دشوار می کند، بنابراین او یک سایبان کوچک روی کابینت پیچ کرد.

یکی از اپراتورهای مرکز خرید در کوالالامپور اسلحه های 7 متری را در موقعیت های بیرونی سفارش داد تا خودروهای عقب بتوانند بدون حرکت کردن به آن برسند. درآمد هر کابینه پس از اینکه او به حالت یکنواخت تقسیم شد، افزایش یافت، زیرا هیچ خودرویی در هنگام عجله شام ​​به استخر نپرداخت.

یک شرکت حمل و نقل در ورشو چهار ون را در یک کابینه یک شبه عبور می دهد. در دمای 15- درجه سانتیگراد کابینت شروع به کار کرد و دما را به خوبی حفظ کرد. توجه آنها: صدای زنگ در پایان جلسه را نمی توان از برنامه خاموش کرد، بنابراین یک کارگر شیفت شب باید به سمت صفحه نمایش راه برود - جزئی، اما آنها آن را در سیستم عامل بعدی درخواست کردند.

سوالاتی که خریداران درباره تخصیص نیرو می پرسند

س: اگر چهار ماشین به طور همزمان وصل شوند، آیا هر چهار ماشین دقیقا 30 کیلووات می‌شوند؟

پاسخ: با تقسیم یکنواخت، بله - 120 تقسیم بر چهار اسلحه اشغال شده. با اولین خدمت، اولین خودرو آنچه را که خواسته است نگه می دارد و بقیه آنچه را که باقی مانده به اشتراک می گذارند. صفحه نمایش تقسیم زنده را نشان می دهد.

س: راننده ای گفت با رسیدن ماشین دیگر سرعتش کاهش یافته است. آیا شارژر خراب است؟

پاسخ: تقریباً قطعاً خیر. هنگامی که جلسه جدید شروع می شود، کابینه مجدداً استخر را تخصیص می دهد. فعلی او با یک حرکت پایین می آید و صفحه نمایش به روز می شود. این سیاست است نه شکست.

س: آیا یک اسلحه همیشه می تواند اولویت داشته باشد؟

A: بله، یک موقعیت تعیین شده می تواند یک سهم رزرو شود. سه نفر دیگر آنچه را که باقی مانده است تقسیم می کنند. دو اسلحه اولویت دار به دو کابینت نیاز دارند - ریاضیات اجازه نمی دهد.

س: آیا ناوگان 400 ولت من 120 کیلووات خواهد دید؟

پاسخ: خیر - سقف خروجی 250 آمپر یک خودروی 400 ولتی را تقریباً به 100 کیلو وات محدود می کند. 120 کیلووات کامل در وسایل نقلیه 800 ولت ظاهر می شود. به همین دلیل است که ما مشخصات فعلی را به جای میانبرهای بازاریابی منتشر می کنیم.

س: کابل های 5 متری یا 7 متری؟

A: ترتیب بر اساس هندسه خلیج. خطوط نزدیک 5 متر طول می کشد (ارزان تر، کابل کمتر برای مدیریت). دسترسی عرضی به 7 متر نیاز دارد. سفارشات ترکیبی عادی هستند - در هر موقعیت مشخص کنید.

س: آیا قوانین تخصیص پس از نصب قابل تغییر هستند؟

پاسخ: بله، از صفحه لمسی یا از طریق OCPP، در هر زمان، بدون تغییر سخت افزار. دو هفته داده های A/B معمولاً تعیین می کند که کدام قانون متناسب با سایت شما است.

س: اگر یک اسلحه از کار بیفتد چه اتفاقی می افتد؟

ج: سه نفر دیگر به کار خود ادامه می دهند. مجموعه های تفنگ قابل تعویض و ذخیره سازی هستند. موقعیت ناموفق به عنوان یک خطا در صفحه نمایش و در OCPP نشان داده می شود.

س: OCPP 1.6 یا 2.0؟

ج: هر دو. قبل از ارسال، پلتفرم خود را به ما بگویید و ما دست دادن را در برابر آن آزمایش می کنیم، بنابراین راه اندازی به جلسه اشکال زدایی تبدیل نمی شود.
