ایستگاه شارژ سریع EV DC با کانکتور 160 کیلوواتی برای ناوگان تجاری

آنچه 160 کیلووات پخش شده روی چهار تفنگ برای شما می‌خرد

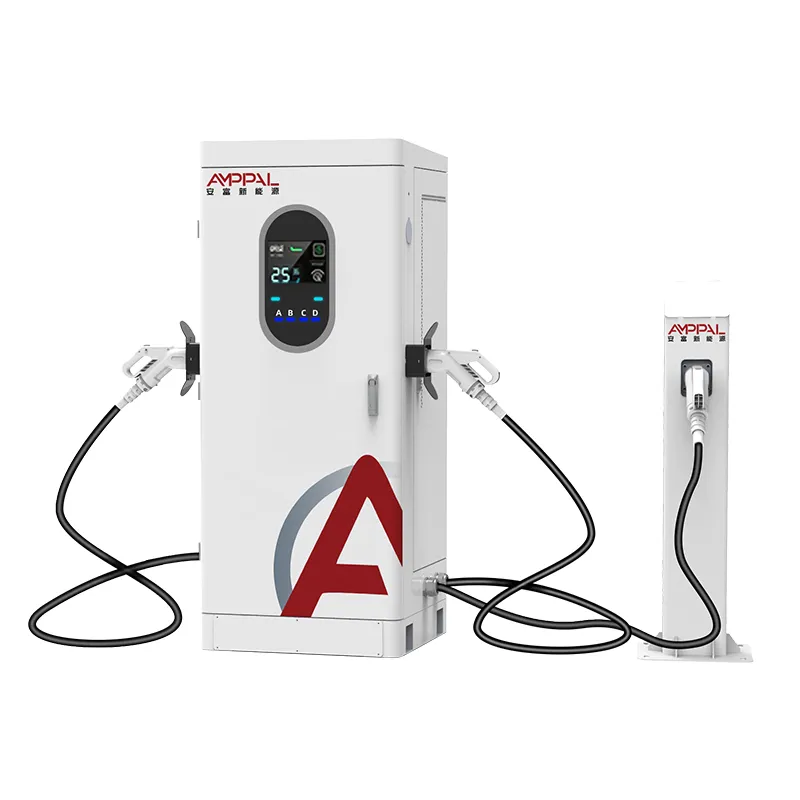

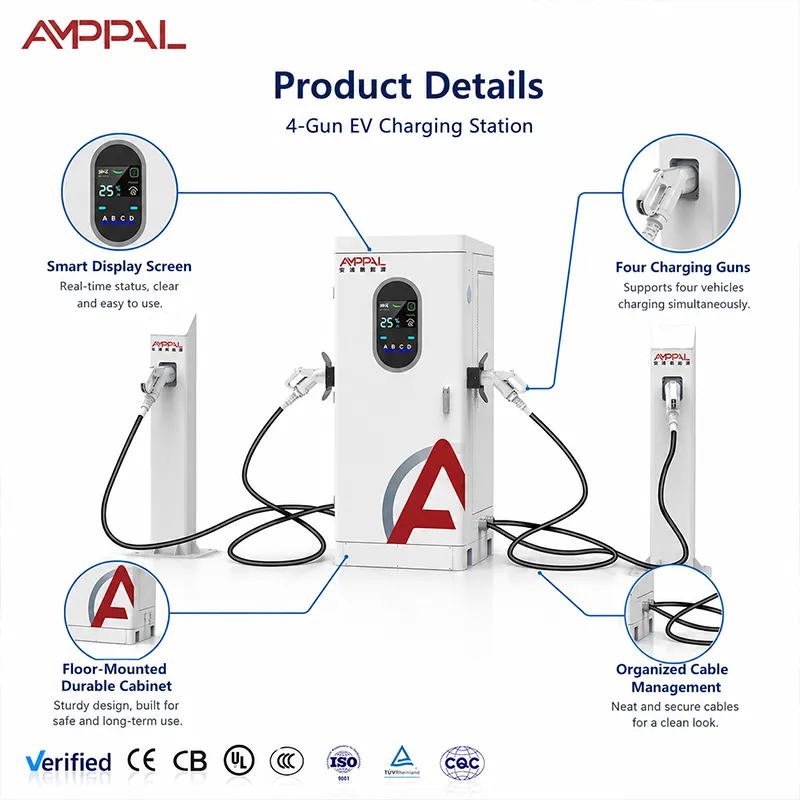

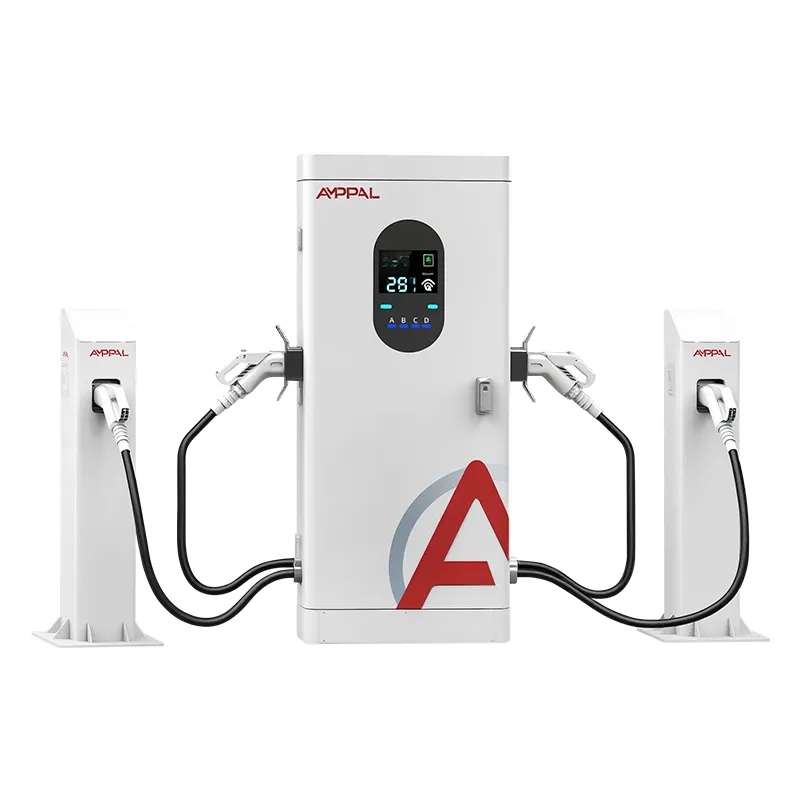

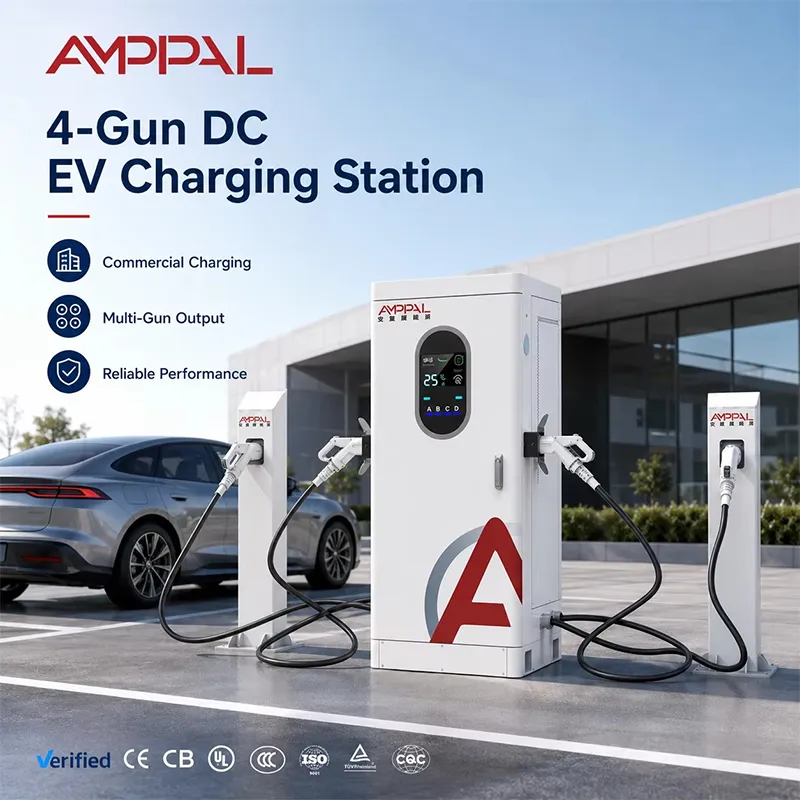

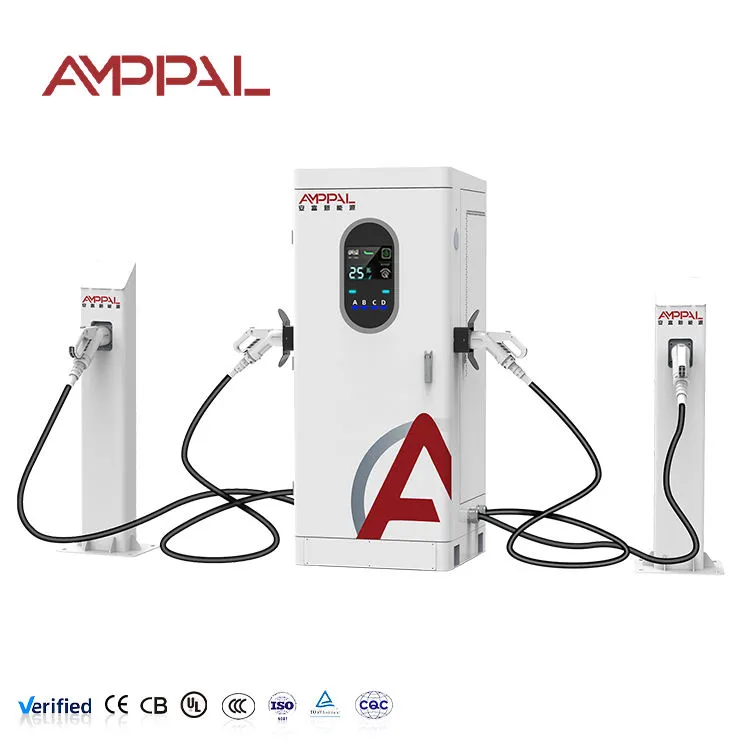

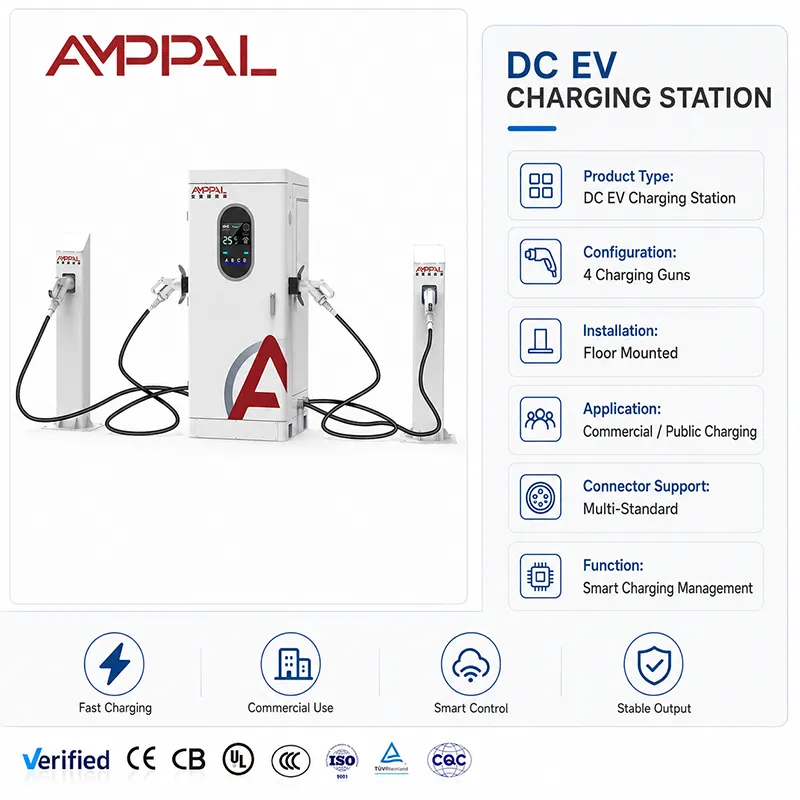

اکثر سازندگان ایستگاه با این سوال اشتباه شروع می کنند: "شارژر چقدر است؟" به جای "چند وسیله نقلیه در روز باید خدمت کند؟" این صفحه محاسباتی را که یک بانکدار قبل از امضا انجام می دهد انجام می دهد. AF-DC-160-Y-D-Z-4-H یک کابینت DC یکپارچه چهار تفنگی است - 160 کیلووات خروجی، موقعیت های A/B/C/D، یک ورودی 380 ولت - و کل استدلال اقتصادی آن این است که تعداد اسلحه، نه اوج قدرت، سقف درآمد شما را تعیین می کند. یک تفنگ 160 کیلوواتی در یک زمان به یک ماشین خدمت می کند.

به آن به عنوان بیمه ظرفیت فکر کنید. ماشین‌هایی که به ایستگاه واقعی می‌رسند قرعه‌کشی هستند: تاکسی که 40 دقیقه می‌خواهد، مسافربری که 20 دقیقه می‌خواهد، کامیونی که 90 می‌خواهد. یک واحد یک تفنگ آن قرعه‌کشی را سریال می‌کند - هر ماشینی منتظر نوبت خود است.

استدلال های اقتصادی برای چهار اسلحه به جای یک

قدرت یکسان، تا چهار جلسه همزمان: این کابینت و یک تفنگ 160 کیلوواتی یکسان تغذیه می کنند. کابینه فقط جلوی یک ماشین را می گیرد تا کل صف را مسدود کند.

استفاده از اسلحه افزایش می یابد زیرا نوار اشغال یک تفنگ پایین تر است: هر ماشینی می تواند هر موقعیتی را بگیرد، در حالی که یک خط سریع فقط 800 ولت اتومبیل های قدیمی 400 ولت را به طور کامل رد می کند.

میانگین زمان انتظار بدون خرید شبکه بیشتر کاهش می‌یابد: تئوری صف در عمل - چهار سرویس کوتاه یک سرویس طولانی را برای انرژی مشابه شکست می‌دهند.

هدف گذاری درآمد هر تفنگ آسان تر است: 160 کیلووات تقسیم بر چهار تفنگ به طور متوسط ​​40 کیلووات در هر موقعیت است و یک روز جلسات ثابت بهتر از همان کیلووات ساعت از طریق یک تفنگ باز می گردد.

هزینه نصب کمتر برای هر وسیله نقلیه سرویس دهی شده: یک کابینت، یک فیدر، یک پایه، یک ثبت OCPP - در مقابل دو واحد تک تفنگ.

سقف 250 آمپر به اندازه کافی سخاوتمند است: در 400 ولت یک تفنگ تنها می تواند 100 کیلو وات را بکشد. در ولتاژ 800 ولت یک ماشین تنها تا 160 کیلو وات مصرف می کند. استخر به ندرت گلوگاه در ترافیک مختلط است.

مشخصات فنی

انواع سایت که در آن تعداد تفنگ قدرت واحد را می زند

محل کار و پارکینگ انبار که در آن اتومبیل ها 30 تا 90 دقیقه می نشینند - زمان ماندن به اندازه کافی طولانی است که میانگین 40 کیلو وات مصالحه ای نیست.

محوطه‌های شهرداری یا سوپرمارکت‌ها با انفجارهای غیرقابل پیش‌بینی ورود.

سایت‌هایی با کلاهک شبکه سخت: 160 کیلووات اغلب بزرگ‌ترین میزانی است که بدون ارتقاء ترانسفورماتور قابل تحمل است.

ایستگاه‌های سوخت حق رای دادن با اضافه کردن اولین جزایر EV خود به ظرفیت الکتریکی موجود.

یاردهای ناوگانی که وسایل نقلیه آنها کلاس 400 ولت هستند. طرح چهار تفنگ هر وسیله نقلیه را بدون خط فشار قوی شارژ نگه می دارد.

چگونه یک استخر 160 کیلوواتی به چهار وسیله نقلیه به ترتیب خدمت می کند

کابینت استخر را در مجموع 160 کیلووات نگه می‌دارد و آن را طبق قانونی که شما تعیین کرده‌اید ارائه می‌کند - اولویت اول، حتی تقسیم یا اولویت. تحت تقسیم یکنواخت، چهار تفنگ اشغال شده هر کدام نزدیک به 40 کیلو وات کار می کنند. یک ماشین 50 کیلووات ساعتی که در حالت شارژ 40 درصد به هم متصل می شود تقریباً در 60 تا 75 دقیقه حرکت می کند.

جزئیات پول استفاده است. شارژر 160 کیلوواتی تک تفنگی در حالت بیکار هیچ درآمدی ندارد. این کابینه هر زمان که هر یک از چهار موقعیت مشغول باشد چیزی به دست می آورد. محاسبات را با تعرفه خود اجرا کنید: 40 جلسه در روز با میانگین 20 کیلووات ساعت هر جلسه 800 کیلووات ساعت از طریق کابینت است.

داده‌های جلسه به ازای هر تفنگ از طریق OCPP 1.6/2.0 برمی‌گردند، بنابراین استفاده از آن را هفته به هفته تماشا می‌کنید و قوانین تخصیص را زمانی که یک موقعیت ضعیف عمل می‌کند، جابه‌جا می‌کنید. این حلقه بازخورد تفاوت بین داشتن شارژر و داشتن خط درآمد است.

آنچه گزارش های آزمایش ما در واقع پوشش می دهد

آزمایش‌های EMC و دی الکتریک تمام کابینت، نه نمونه‌های فقط ماژول - فایلی که یک افسر مناقصه اروپایی واقعاً می‌خواهد بخواند.

اسپری نمک 96 ساعته روی محفظه IP54 و محفظه تفنگ به همراه عکس های داخل گزارش.

یک دوره خیساندن حرارتی 50 درجه سانتیگراد که نشان می‌دهد کجا خروجی کاهش می‌یابد، بنابراین طرح سایت هرگز محدودیت را در ماه اوت کشف نمی‌کند.

تأیید ورود IP54 در مهر و موم و غدد، به علاوه شوک مکانیکی روی محفظه.

گواهینامه های CE، TUV، UL، CB و CCC، در صورت درخواست، با سابقه آزمایشی سریالی ساخته شده در هر واحد، جاری و در دسترس هستند.

چگونه 1 میلیون واحد در سال ظرفیت، زمان تولید را در 15 تا 20 روز کاری حفظ می کند

1. ورق فلز: برش لیزری TRUMPF و ترمزهای پرس CNC در Yueqing. محفظه به عنوان یک سیم پیچ فولادی شروع می شود، نه یک بخش کاتالوگ.

2. پوشش پودری با نمونه برداری نمک پاشی دسته ای.

3. PCBA در خط اختصاصی DC - طبقات مونتاژ AC و DC جدا هستند، بنابراین ابزار و تمیزی هرگز با هم مخلوط نمی شوند.

4. شینه و مونتاژ ماژول قدرت با ابزارهای کنترل شده با گشتاور. هر مفصل ثبت می شود.

5. سیم کشی چهار تفنگی: کنتاکتورهای هر موقعیت، اندازه گیری و رفع فشار.

6. تست دست دادن میان افزار و OCPP در برابر یک پلت فرم آزمایشی.

7. سوختن کامل بار در بانک بار، ثبت شده در هر کابینت.

8. QC نهایی، سریال سازی و تحویل به بسته بندی - به همین دلیل است که قیمت استاندارد می گوید 15-20 روز کاری، و چرا ما معمولاً آن را شکست می دهیم.

راهنمای اندازه: زمانی که 160 کیلووات به 2x80 کیلووات یا تکی 160 کیلووات می رسد

سه گزینه را در سایت خود مقایسه کنید. یک تفنگ 160 کیلوواتی: ارزان ترین کابینت، بهترین تجربه تک وسیله نقلیه، بدترین رفتار در صف. دو واحد 80 کیلوواتی تک تفنگ: دو خط، اما هر کدام نزدیک به 80 کیلو وات است و شما برای دو فیدر و دو پایه پرداخت می‌کنید. یک چهار تفنگ 160 کیلوواتی: چهار خط از یک فیدر. یک ماشین تنها هنوز تا 160 کیلو وات (سقف 250 آمپر اجازه می دهد در 800 ولت) می رسد.

اگر اینطور نیست: اگر رانندگان شما همه کامیون‌هایی هستند که به 150 کیلووات بیشتر در هر جلسه نیاز دارند، چهار خط با میانگین 40 کیلووات شکل اشتباهی دارند - واحدهای بزرگ اختصاصی را خریداری کنید. اگر جلسات باید کمتر از 15 دقیقه تمام شوند، هیچ چیز در کلاس 160 کیلووات این مشکل را برطرف نمی کند. و اگر سایت شما هرگز بیش از دو خودرو را در یک زمان نمی بیند، یک واحد دو تفنگ هزینه کمتری دارد.

پنج واقعیت قراردادی که خریداران ابتدا در مورد آنها می پرسند

زمان تحویل: 15-20 روز کاری از زمان واریز و تایید آثار هنری - در نقل قول نوشته شده است، بعداً کشف نشده است.

MOQ: در هر مدل در نقل قول ذکر شده است. واحدهای نمونه ابتدا ارسال می شوند، بنابراین ادعای کیفیت قبل از حجم قابل آزمایش است.

گارانتی: دو سال، سطح ماژول و تفنگ - قطعاتی که خراب می شوند، نه رنگ.

سفارشی سازی: نام تجاری OEM، رنگ، برچسب اسلحه و نامگذاری باطن در زمان سفارش. کارخانه OEM/ODM را برای خریداران بیش از 40 کشور انجام داده است.

مقیاس مرجع: بیش از 1 میلیون واحد تا سال 2024 تحویل داده شده است، بیش از 200 ایستگاه توسط تیم ما اداره می شود، 500 واحد خنک کننده مایع برای عربستان سعودی NEOM - کارخانه دارای پوسته در بازی است.

ارسال کابینت 1820x750x735 بدون درام

پاکت جعبه حدود 2.0 × 0.95 × 1.0 متر است که شامل محفظه های تفنگ با پوشش فوم است. کابینت صاف حرکت می کند، اسلحه ها در برابر حرکت ایمن هستند. وزن ناخالص در لیست بسته بندی ظاهر می شود که ما قبل از حرکت کامیون ارسال می کنیم تا باربری شما بتواند بدون غافلگیری برنامه ریزی کند.

حمل و نقل دریایی استاندارد است: FOB، CIF، CFR یا DDP از ژجیانگ. یک HQ 40 فوتی شش جعبه را در یک ردیف تحت برنامه انبار استاندارد ما نگه می دارد. نمودارهای بارگذاری نهایی در هر سفارش تأیید می شوند زیرا ترکیب ها متفاوت هستند.

اسناد - فاکتور تجاری، لیست بسته‌بندی، بارنامه، گواهی مبدا - از میز صادرات ما می‌آیند که سالانه به بیش از 40 کشور ارسال می‌شود. واردکنندگانی که برای اولین بار وارد می شوند، چک لیست سند را از قبل دریافت می کنند. ما دیده ایم که کدام میزهای گمرک چه چیزی را درخواست می کنند.

ترم دو ساله، ارسال قطعات 48 ساعته

دوره دو ساله. برای اپراتورهایی که شماره‌های بهره‌برداری را اجرا می‌کنند، رقم مربوطه مربوط به ارسال قطعات 48 ساعته ما است، نه مدت زمان گارانتی.

ارسال 48 ساعته قطعات یدکی - مجموعه اسلحه ها، ماژول ها، کنترلرها - از کارخانه Yueqing.

تشخیص OCPP از راه دور برای مشکلات پیکربندی و سیستم عامل؛ بیشتر بلیط ها بدون بازدید از سایت بسته می شوند.

چک لیست سالانه: تمیز کردن فیلتر، گشتاور مجدد شینه، بازرسی تماس اسلحه - ما آن را با هر سفارش ارسال می کنیم.

تماس راه اندازی با یک مهندس در جلسه اول.

قطعات یدکی در سطح ماژول برای پنجره گارانتی کامل نگهداری می شوند، بنابراین یک ماژول شکست خورده یک تعویض است، نه یک بلیط تعمیر.

عادات اپراتور که عمر تفنگ را افزایش می دهد

اشتباه است: اجازه دادن به رانندگان کانکتور توسط کابل. سمت راست: گرفتن دسته و نصب یک علامت کوچک - کنتاکت های اسلحه یک کالای سایش هستند و گارانتی دو ساله سوء استفاده را پوشش نمی دهد.

اشتباه: در هوای سرد یک کابل 7 متری را محکم به دور غلاف بسته کنید. سمت راست: حلقه‌های شل و بازرسی فنری ژاکت برای ترک.

اشتباه: تنظیم حتی تقسیم زمانی که یک اسلحه در یک منطقه مرده نشسته است که هیچ کس از آن استفاده نمی کند. راست: بررسی ماهانه داده‌های OCPP هر تفنگ و تغییر موقعیت کم مصرف به اولویت یا انتقال قانون آن.

اشتباه: کارکردن کابینت روی ژنراتور بدون اتصال زمین خنثی مناسب. سمت راست: تغذیه پایدار AC380V+-15%؛ نمودار سیم کشی دفترچه راهنما جزئیات اتصال را پوشش می دهد.

اشتباه: تمیز کردن صفحه لمسی با اسپری های حلال. سمت راست: یک پارچه میکروفیبر خشک؛ حلال ها صفحه نمایش را در طول یک فصل کدر می کنند.

بازخورد خریدار از سایت های کاری

یک صاحب امتیاز جایگاه سوخت در لهستان، یک کابینت را در کنار دو واحد تک تفنگ موجود قرار داد و شاهد درآمد کابینه چهار تفنگی در هر دو در اوج تعطیلات آخر هفته بود - صف به جای اینکه پشت یک خط قرار بگیرد، در چهار لاین پخش شد. شکایت او: پیش‌فرض یکپارچه تقسیم‌بندی سیستم‌افزار اول، جایگاه تاکسی اولویت‌دار او را کاهش داد، که او با تغییر قانون در برنامه آن را برطرف کرد.

یک اپراتور انبار در مکزیک هشت ون تحویل را در یک کابینت یک شبه اجرا می کند. او به ما گفت که زمان تحویل 15 تا 20 روز کاری بیشتر از قیمت مهم است - شارژر قدیمی در دسامبر از بین رفت و شارژر جدید قبل از تعطیلات تعطیلات ارسال شد. گریه: برقکار او پایانه های ورودی را در سمت چپ می خواست. مال ما در پایین نشسته است، بنابراین مسیریابی کانال یک ساعت بیشتر طول کشید.

یک خریدار شهری در شیلی قبل از سفارش حجم، واحد نمونه را به مدت یک ماه در یک انبار اتوبوس آزمایش کرد. اعزام یدکی 48 ساعته در ارزیابی مناقصه وی دلیل برنده شدن AMPPAL ذکر شده است. نکته کوچک: او آرزو می کرد که ای کاش باند LED یک الگوی ثابت "رزرو" داشت. یک یادداشت میان‌افزار وارد لاگ ما شد.

سوالات ROI که ما در 160 کیلووات پاسخ می دهیم

س: یک کابینت چهار تفنگ 160 کیلوواتی در روز می تواند به چند خودرو در روز خدمت کند؟

پاسخ: به زمان ماندن بستگی دارد، اما یک رقم برنامه ریزی واقعی 30-60 جلسه در یک روز کاری 14 ساعته با میانگین 20-30 کیلووات ساعت در هر جلسه است. کمتر از میانگین 30 کیلووات ساعت، استخر به ندرت برای مدت طولانی بیکار می ماند.

س: آیا 40 کیلووات هر تفنگ خیلی کند است؟

A: برای یک ماشین 50 کیلووات ساعت از 20٪ تا 80٪، حدود 45 دقیقه در 40 کیلووات. اگر مخاطبان شما انتظار جلسات کمتر از 30 دقیقه را دارند، اندازه آن را افزایش دهید - این کابینه یک نمایش اقتصادی است، نه رکوردشکنی.

س: آیا یک ماشین 800 ولتی تنها 160 کیلو وات می گیرد؟

پاسخ: تا سقف خروجی 250 آمپر - در 800 ولت که 160 کیلووات کامل است. با ولتاژ 400 ولت، یک ماشین تنها نزدیک به 100 کیلو وات درپوش دارد. صفحه نمایش شکل زنده را نشان می دهد.

س: چه ریاضی برگشتی را توصیه می کنید؟

A: درآمد مدل به ازای هر تفنگ: ساعت‌های اشغالی ضربدر حاشیه تعرفه میانگین قدرت بار. آن را برای یک اسلحه و برای چهار اسلحه اجرا کنید. کابینه چهار تفنگی معمولاً بیش از 15 جلسه در روز برنده می شود.

س: آیا می توانم این کابینت را به یک فیدر 160 کیلوواتی موجود اضافه کنم؟

پاسخ: بله - همان تغذیه AC380V را به عنوان یک واحد 160 کیلوواتی می گیرد. تفاوت صرفا در داخل کابینه است.

س: آیا گارانتی اسلحه ها را پوشش می دهد؟

پاسخ: دو سال، ماژول‌ها و اسلحه‌ها همراه با ارسال 48 ساعته برای قطعات یدکی. آسیب کابل ناشی از سوء استفاده از راننده پوشش داده نمی شود.

س: اگر سایت من از 160 کیلووات گذشته باشد چه؟

A: این کابینت را نگه دارید و یک دوم اضافه کنید. هر کدام از فیدر خود مستقل هستند. بسیاری از اپراتورها دقیقاً به همین دلیل ظرفیت را در مراحل 160 کیلووات ایجاد می کنند.

س: آیا پلت فرم شارژ می تواند OCPP 1.6 و 2.0 باشد؟

پاسخ: هر دو پشتیبانی می شوند. ما قبل از ارسال، دست دادن را روی پلت فرم شما آزمایش می کنیم.
