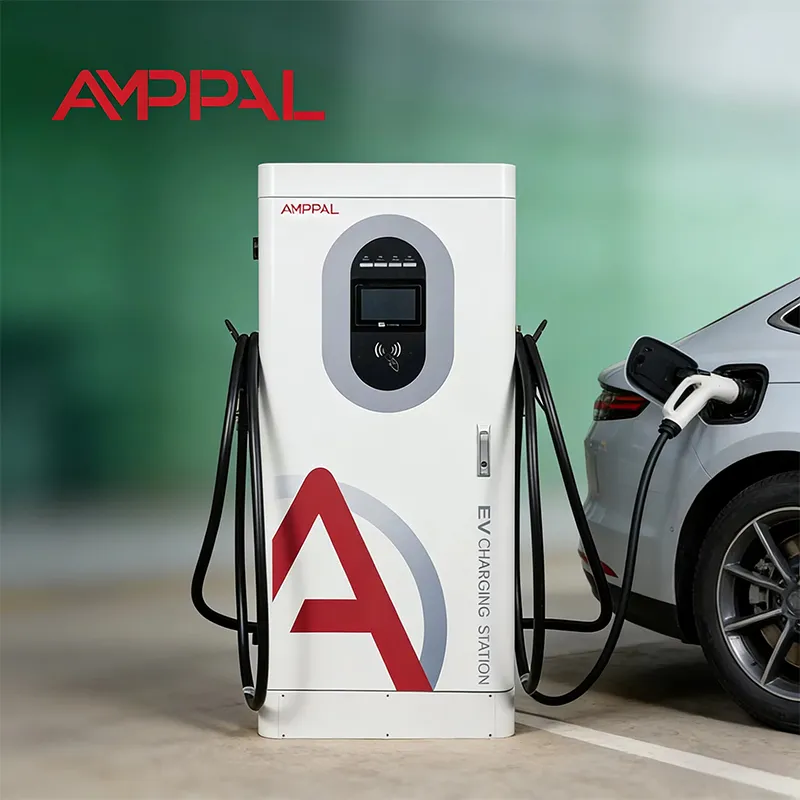

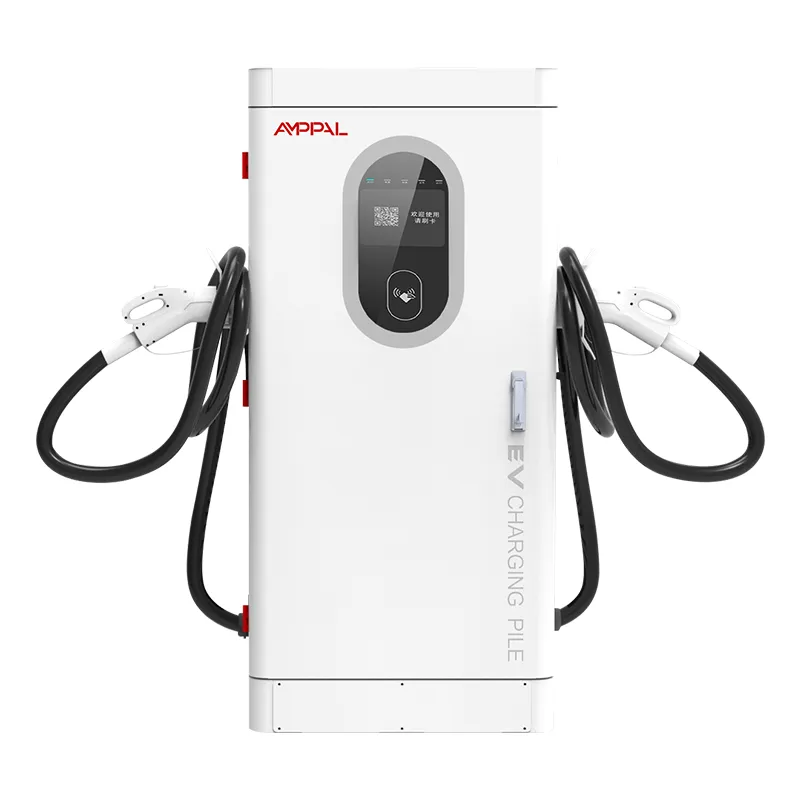

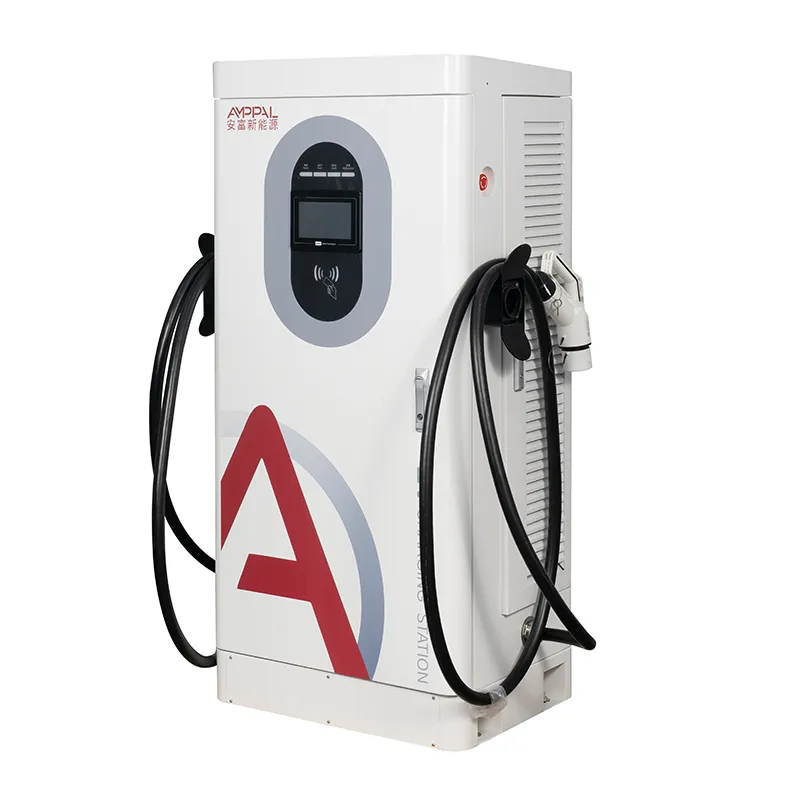

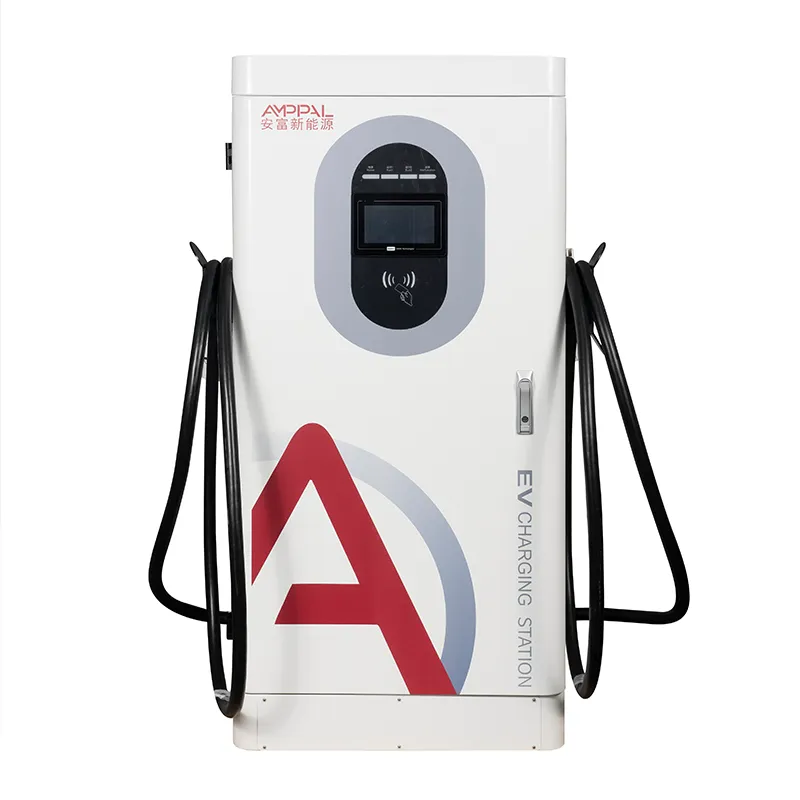

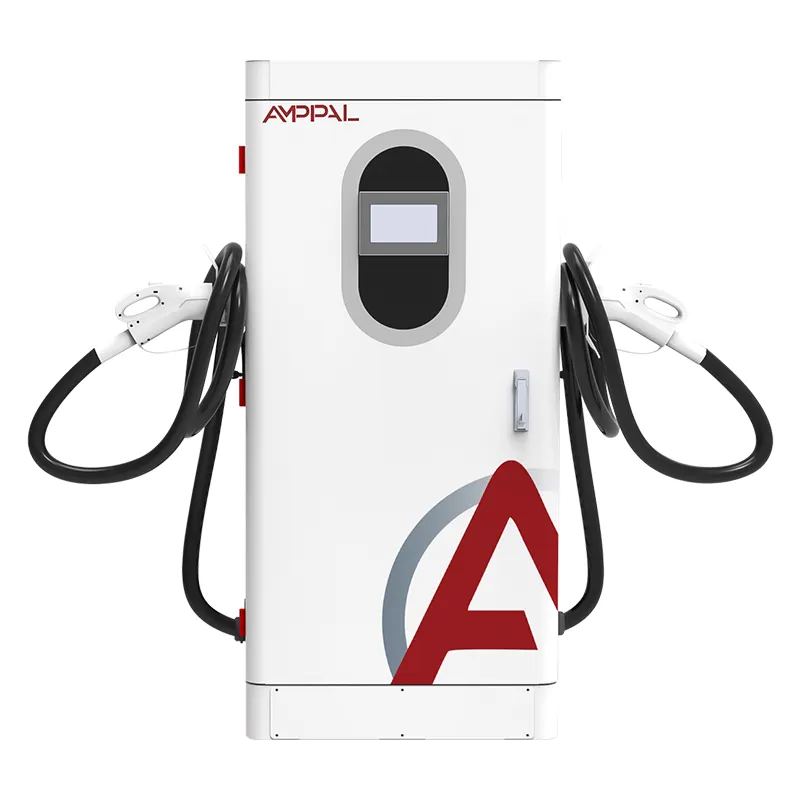

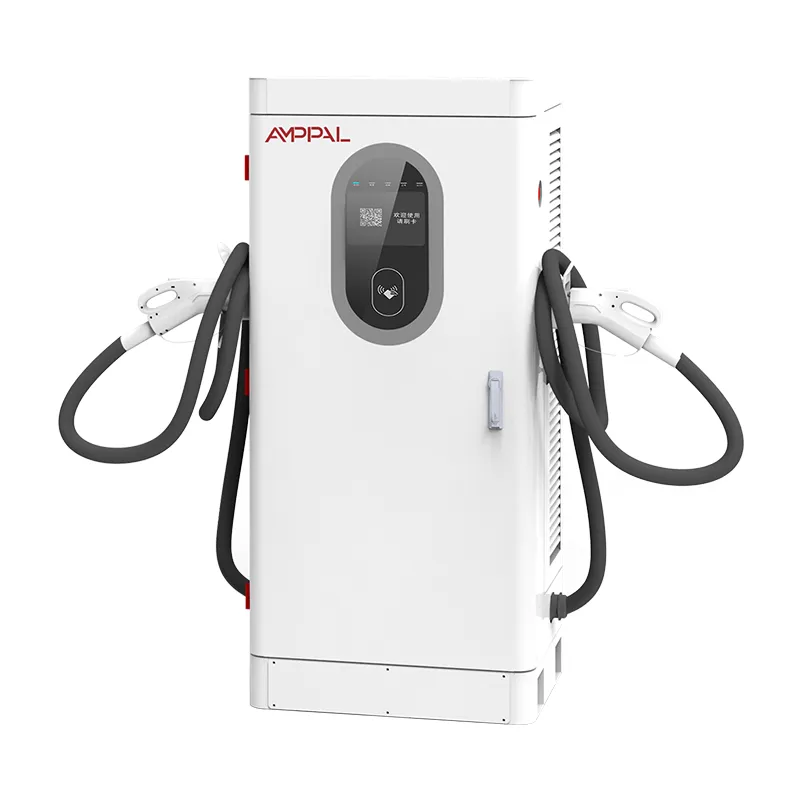

شارژر یکپارچه DC EV 200 کیلوواتی با توان فوق العاده بالا برای ناوگان اتوبوس های برقی

کابینت 200 کیلوواتی که نرم افزار را به عنوان بخشی از سخت افزار تلقی می کند

اکثر خرابی های شارژ قطعی برق نیستند. آنها خرابی پلتفرم هستند - شارژری که صحبت نمی کند، تعرفه ای که به روز نمی شود، تراکنشی که با هم سازگار نمی شود - و بدون فیوز سوخته هزینه می کنند. AF-DC-200-Y-B-O-4-H یک شارژر سریع DC یکپارچه با توان 200 کیلووات است که به گونه ای طراحی شده است که لایه نرم افزاری به اندازه مرحله قدرت قابل استفاده باشد.

OCPP 1.6j زبانی است که این کابینت با باطن شما صحبت می کند. اترنت، 4G و WiFi لوله ها هستند. RFID، APP و Plug & Charge راهی هستند که راننده آنها را ثابت می کند. هر انتخاب به یک مدل عملیاتی متفاوت نگاشت می‌شود، و این صفحه همه آنها را به ترتیبی که آنها را ملاقات می‌کنید مرور می‌کند. ما همچنین فهرست پلتفرم‌هایی را منتشر می‌کنیم که با آنها اعتبارسنجی کرده‌ایم، بنابراین خریدار می‌تواند سازگاری را قبل از امضا، نه پس از تحویل، بررسی کند.

سه راه برای اتصال، و زمانی که هر کدام برنده می شوند

اترنت پیش‌فرض برای ایستگاه‌های دائمی است: کمترین تأخیر، بدون مشکل سیگنال، و پایدارترین حامل برای یک جلسه کامل OCPP.

4G با سایت‌های دور و بدون نظارت که کابل‌کشی گران است، مناسب است. یک سیم کارت محلی به همراه تنظیمات APN دستگاه را در عرض چند دقیقه آنلاین می کند.

وای‌فای مناسب نصب‌های موقت یا داخلی است که یک شبکه موجود را به اشتراک می‌گذارند، اگرچه باندهای شلوغ می‌توانند باعث تأخیر در ضربان قلب شوند.

Failover خودکار است: کابینت ضربان قلب OCPP را تماشا می‌کند و اگر پیوند اصلی از بین برود، بدون گام دستی به پشتیبان منتقل می‌شود.

لوله هر چه باشد، معاملات و مقادیر کنتور به صورت محلی در هنگام قطع برق بافر می شوند، بنابراین شکاف در اتصال هرگز به معنای شکاف در سوابق درآمد نیست.

مشخصات فنی

استقرارهایی که ادغام Backend بیشترین اهمیت را دارد

ایستگاه های چند برندی که در آن یک پلت فرم باید شارژرهای چند سازنده را بدون کیس خاص مدیریت کند.

سایت‌هایی با تعرفه‌های زمان استفاده که روزانه تغییر می‌کنند و از راه دور توسط اپراتور فشار داده می‌شوند.

شبکه‌های رومینگ که در آن برنامه خانه راننده باید به شارژر خارجی مجوز دهد.

انبارهای شرکت و ناوگانی که به تخصیص هزینه و گزارش استفاده به ازای هر راننده نیاز دارند.

پروژه های یارانه ای یا حسابرسی شده که در آنها هر کیلووات ساعت باید قابل ردیابی به سابقه تراکنش باشد.

نحوه عملکرد OCPP 1.6j Onboarding واقعاً

راه اندازی با هویت شروع می شود: سریال شارژر، نسخه OCPP و اعتبارنامه را در کارخانه تنظیم می کنیم و شما URL سرور به اضافه کلید مجوز را در HMI وارد می کنید. در اولین روشن کردن، کابینت BootNotification را ارسال می کند. پلت فرم با Accepted و فاصله ضربان قلب، معمولا 60 ثانیه پاسخ می دهد.

بعد پیکربندی می آید: تعرفه ها، انواع رابط ها، تنظیمات تراکنش آفلاین و زبان نمایش به عنوان پیام های ChangeConfiguration از پلتفرم می رسند. سپس توالی تست استاندارد - StartTransaction، MeterValues، StopTransaction و بررسی DataTransfer - را با تیم شما قبل از اینکه واحد فعال شود اجرا می کنیم.

هنگامی که بعداً پلتفرم‌ها را تغییر می‌دهید، همین جریان تکرار می‌شود، که زمانی که اپراتورها باطن‌ها را ادغام می‌کنند، رایج است. هیچ چیز در مورد واحد 200 کیلووات شما را به ابر یک فروشنده قفل نمی کند، و مهندسان ما می توانند به فراخوان مهاجرت بپیوندند تا تحویل را کمتر از یک ساعت حفظ کنند.

امنیت بخشی از همین تنظیمات است: رمزگذاری TLS در کانال OCPP، یک کلید مجوز به جای رمز عبور مشترک، و گزینه چرخش کلیدها بدون بازدید از سایت. گواهی‌ها و کلیدها در کنترل‌کننده قرار دارند، نه در شبکه عمومی.

Plug & Charge، RFID و APP: آنچه برای Backend تغییر می کند

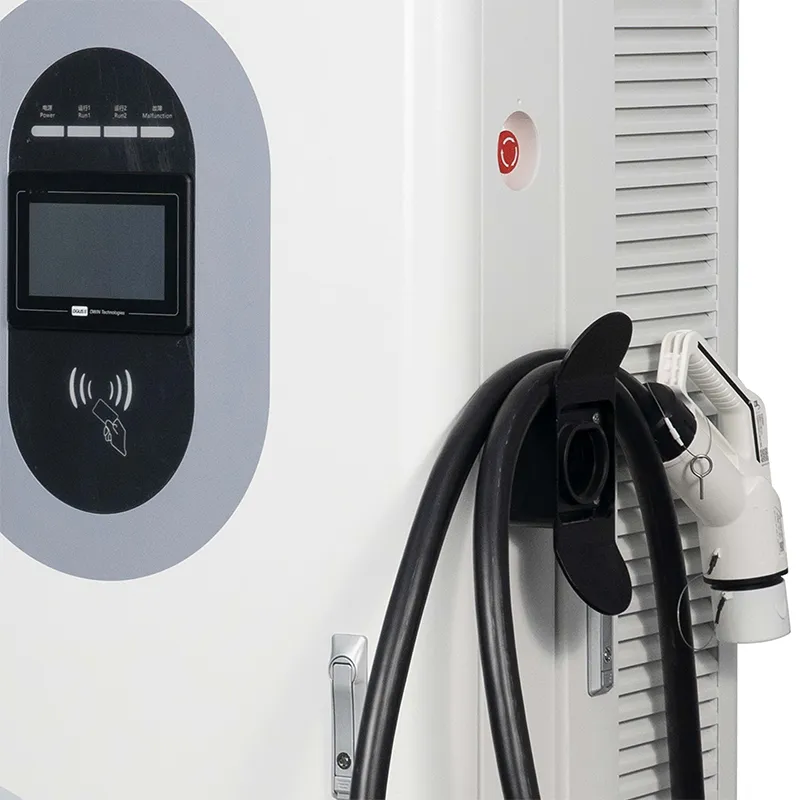

RFID قدرت کار است: یک کارت یا فوب به خواننده ضربه می زند، کابینت لیست سفید را با پلت فرم بررسی می کند و شارژ در چند ثانیه شروع می شود. ارزان و آشنا، اما کارت ها باید صادر و در صورت گم شدن جایگزین شوند.

شارژ برنامه چک را به تلفن منتقل می کند: QR را اسکن کنید یا شارژر را در برنامه انتخاب کنید، مجوز دهید، و جلسه به حساب مرتبط می شود. کارتی برای از دست دادن وجود ندارد، اما اتصال داده راننده باید زنده باشد.

Plug & Charge (ISO 15118) به خودرو اجازه می دهد با استفاده از گواهینامه خود را از طریق کابل شناسایی کند، بنابراین راننده به برق وصل شده و از آنجا دور می شود. این روانترین جریان است و نیاز به یک سیستم مدیریت گواهی در باطن دارد. ما کابینت را آماده ارسال می کنیم و پلت فرم شما آن را فعال می کند. باطن همچنین گواهی‌های قراردادی را در اختیار دارد که تصمیم می‌گیرد کدام خودروها پذیرفته شوند - بدون آنها، خودرو به سادگی به RFID یا APP بازمی‌گردد.

گواهینامه ها و آزمون هایی که آنها را پشتیبان می کند

گواهینامه های CE، CB، TÜV، UL و CCC برای این مدل نگهداری می شوند و در صورت درخواست به اشتراک گذاشته می شوند.

13 عملکرد ایمنی مطابق با EN IEC 61851-1:2019 و 61851-23:2014 مطابقت دارند.

هر واحد با سیستم عامل نهایی خود در کارخانه فلش می شود، بنابراین نسخه روی جعبه با گواهی مطابقت دارد.

سوزاندن 48 ساعته در 40 درجه سانتی گراد خروجی، کارایی و ثبات ضربان قلب OCPP را نشان می دهد.

یک نمونه از هر دسته 96 ساعت در محفظه اسپری نمک اجرا می شود.

دست دادن شبکه با یک سرور آزمایشی OCPP بخشی از QC نهایی است، نه تعجب مشتری.

مسیر مونتاژ هشت ایستگاه

محفظه: پانچ CNC، برش لیزر، خمش و جوش، سپس پوشش پودری.

خطوط جداگانه برای مرحله ورودی AC و ماژول های برق DC - آنها هرگز یک نیمکت مشترک ندارند.

بازرسی ورودی ماژول های SiC، کانکتورها، بردهای RFID و ترمینال کارت.

سیم کشی با گشتاور کنترل شده با عبور QC بصری در هر مفصل.

فلش میان‌افزار و پیکربندی شبکه، از جمله APN و تنظیمات سرور.

سوزاندن 48 ساعته در دمای 40 درجه سانتیگراد با ارتباطاتی که پیوسته ثبت شده است.

تست عملکرد تمام 13 حفاظت به اضافه یک جلسه OCPP شبیه سازی شده.

بسته بندی، پالت سازی و گزارش تصویری قبل از ارسال.

راهنمای اندازه: آیا 200 کیلووات کلاس قدرتی است که واقعاً به آن نیاز دارید؟

اگر هنوز پلتفرمی ندارید و کسی برای اجرای آن ندارید، این کابینت اولین خرید اشتباهی است. یک مدل ساده‌تر فقط با RFID سریع‌تر راه‌اندازی می‌شود. و اگر سایت به جلسات 20 تا 30 دقیقه ای برای خودروهای 400 ولتی نیاز دارد، 120 کیلووات همان صف را با حجم پایین تر پاک می کند.

کلاس 200 کیلووات زمانی که وسایل نقلیه جدیدتر و سریع‌تر هستند - خودروهای 800 ولتی با سرعت کامل در باند توان ثابت 300-1000 ولت - و زمانی که تجارت به ویژگی‌های پلتفرم وابسته است: تعرفه‌های پویا، رومینگ، گزارش ناوگان، امتیاز خود را به دست می‌آورد.

همچنین در مورد شبکه صادق باشید. اگر سایت سیگنال اترنت یا 4G قابل اعتمادی ندارد، حالت آفلاین شارژ را پوشش می‌دهد اما تشخیص از راه دور را پوشش نمی‌دهد و این برنامه خدمات شما را تغییر می‌دهد.

چرا خریداران با کارخانه قرارداد می بندند نه یک فروشنده؟

سفارشات آزمایشی از 1 واحد برای بازارهای جدید؛ قیمت کانتینر از 10 واحد.

انبار کشتی را در 15-20 روز کاری می سازد. نام تجاری OEM 7-10 روز اضافه می کند.

پشتیبانی از پیکربندی OCPP با تیم پلتفرم شما در طول راه اندازی.

به‌روزرسانی‌های میان‌افزار و یادداشت‌های انتشار مستقیماً از سازنده برای مدت گارانتی.

نسخه‌های گواهی، گزارش‌های آزمایش و مستندات همسان سریال برای ممیزی.

بسته بندی، بارگیری و صادرات اسناد

هر کابینت به صورت عمودی در یک جعبه تخته سه لا با ابعاد حدود 1720 × 850 × 660 میلی متر، پوشانده شده با گوشه های فوم و مهر و موم شده در برابر رطوبت حمل می شود. چشم های بالابر دستگاه را در هنگام حرکت لیفتراک یا جرثقیل در سطح نگه می دارد.

طرح های بارگیری از ابعاد جعبه در هر سفارش محاسبه می شود. چهار کابینت در هر کانتینر 40 فوتی یک طرح معمولی است که در ریل‌های اتصال مهار می‌شود.

فاکتور تجاری، لیست بسته بندی و گواهینامه ها همراه با محموله سفر می کنند. نسخه اصل گواهی با پیک ارسال می شود.

پس از فروش: عملیات از راه دور و مدت 2 ساله

دو سال ضمانت استاندارد برای ماژول ها، کنترلر، HMI و کانکتورها، با پشتیبانی از سیستم عامل برای کل مدت.

پیکربندی از راه دور و تغییرات پارامتر با شما در یک جلسه زنده انجام می شود - بدون بازدید از سایت برای به روز رسانی تعرفه یا زبان.

به‌روزرسانی‌های میان‌افزار با یک مسیر برگشتی در صورت عملکرد نادرست نسخه، از طریق شبکه ارسال می‌شوند.

هنگامی که یک مشکل تراکنش یا ضربان قلب در پلتفرم شما ظاهر می شود، گزارش های OCPP را با شما تجزیه و تحلیل می کنیم.

تابلوها و ماژول های کنترل یدکی موجود هستند. تعویض ماژول در محل حدود 45 دقیقه طول می کشد.

نصب و راه اندازی شبکه: اشتباه در مقابل درست

اشتباه: تکیه بر وای فای عمومی برای ایستگاه دائمی. سمت راست: اترنت یا 4G به عنوان اصلی، WiFi فقط به عنوان پشتیبان.

اشتباه: رد شدن از تست APN قبل از راه اندازی. راست: بررسی سیم کارت میدانی با آزمایش شمارش داده در روز اول.

اشتباه: گذاشتن رمزهای عبور پیش‌فرض کارخانه. راست: تنظیم HMI و اعتبار دسترسی از راه دور در اولین روشن شدن.

اشتباه: فرض اینکه شارژ آفلاین به معنای درآمد آفلاین است. راست: پیکربندی تعرفه آفلاین و بررسی گزارش تطبیق هفتگی.

اشتباه: ارتقاء سیستم عامل در ساعات اوج مصرف. راست: زمان‌بندی به‌روزرسانی‌ها برای یک پنجره کم ترافیک با طرح بازگشت.

اشتباه: بازنویسی یک پیکربندی فعال در حین به روز رسانی. راست: ابتدا مجموعه پارامتر صادر می شود، بنابراین بازگشت به حالت قبلی دقیقاً بازیابی می شود.

سه گزارش میدانی در مورد یکپارچه سازی Backend

یک اپراتور ناوگان مالزیایی واحدهای 200 کیلوواتی را برای کامیون‌های تحویل الکتریکی و گزارش‌های مورد نیاز برای هر راننده اجرا می‌کند. نصب OCPP یک بعدازظهر با مهندس ما در تماس بود. شکایتی که بعداً ظاهر شد واقعی بود - اولین سیستم‌افزاری که مقادیر متر را در فواصل زمانی فرد ثبت کرد، که با فشار شبکه در عرض یک هفته برطرف شد.

یک خرده فروش سوخت در ترکیه برای خدمات رسانی به رانندگان خارجی به یک جمع کننده رومینگ پیوست. Plug & Charge در سمت پلت فرم بدون دست زدن به کابینت ها روشن شد و RFID به عنوان جایگزین برای اتومبیل های کرایه ای بدون گواهی فعال باقی ماند.

سایتی در جنوب شیلی دارای 4G ناهموار و بدون گزینه اترنت است. حالت آفلاین باعث می‌شود که جلسات دو روز قطع شود و تراکنش‌های در صف با بازگشت پیوند به خوبی با هم تطبیق داده می‌شوند. یک گلایه اپراتور: تغییرات تعرفه تنها زمانی می رسد که اتصال اجازه دهد، بنابراین داشبورد را روزانه چک می کند.

سؤالات متداول: سؤالات یکپارچه سازی و Backend

س: کابینت کدام نسخه های OCPP را پشتیبانی می کند؟

A: OCPP 1.6j استاندارد است، با 2.0 در صورت درخواست برای پروژه های جدید در دسترس است.

س: آیا می توانم آن را به جای یک پلتفرم تجاری به سرور خودم وصل کنم؟

پاسخ: بله، هر سرور OCPP 1.6j کار می کند. ما مراحل پیکربندی را ارائه می دهیم.

س: در صورت قطع شدن شبکه چه اتفاقی برای تراکنش ها می افتد؟

پاسخ: جلسات به صورت محلی ادامه می‌یابد، تراکنش‌ها ذخیره می‌شوند و با بازگشت پیوند با پلتفرم تطبیق می‌یابند. صف معلق تا آن زمان در HMI قابل مشاهده است.

س: Plug & Charge چگونه فعال می شود؟

پاسخ: کابینه آماده ارسال می شود. پلتفرم شما گواهینامه های ISO 15118 را صادر و مدیریت می کند.

س: آیا برای هر شارژر به یک سیم کارت جدید نیاز دارم؟

پاسخ: یک سیم کارت داده در هر کابینت معمولی است، اگرچه یک APN مشترک نیز با تنظیمات مناسب کار می کند.

س: به روز رسانی سیستم عامل چگونه کار می کند؟

A: آنها از طریق شبکه، با یک مسیر بازگشتی و انتشار یادداشت ها از کارخانه تحت فشار قرار می گیرند.

س: شارژر من در پلت فرم ظاهر نمی شود - از کجا شروع کنم؟

A: گزارش ضربان قلب، URL سرور و کلید مجوز را بررسی کنید. آن سه نفر اکثر موارد را حل می کند.

س: آیا واحد 200 کیلووات می تواند با شبکه های دیگر روم کند؟

پاسخ: بله، از طریق قراردادهای رومینگ پلت فرم شما؛ کابینت به سخت افزار اضافی فراتر از اتصال استاندارد OCPP نیاز ندارد.
