شارژر EV یکپارچه DC سریع 180 کیلوواتی برای ناوگان تجاری

این کابینت 180 کیلوواتی چیست و چرا O&M هزینه طول عمر خود را تعیین می کند

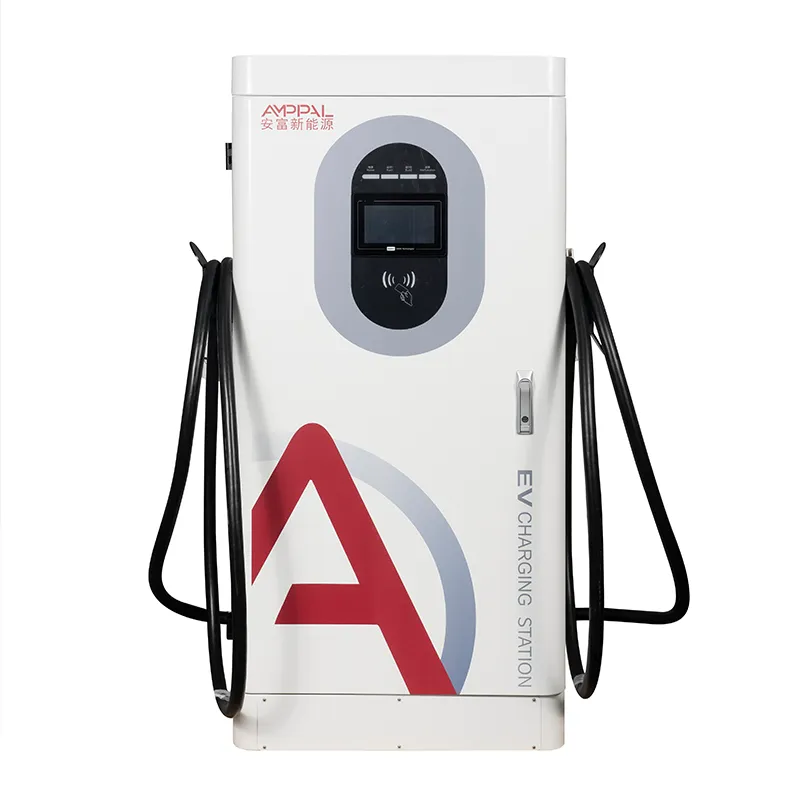

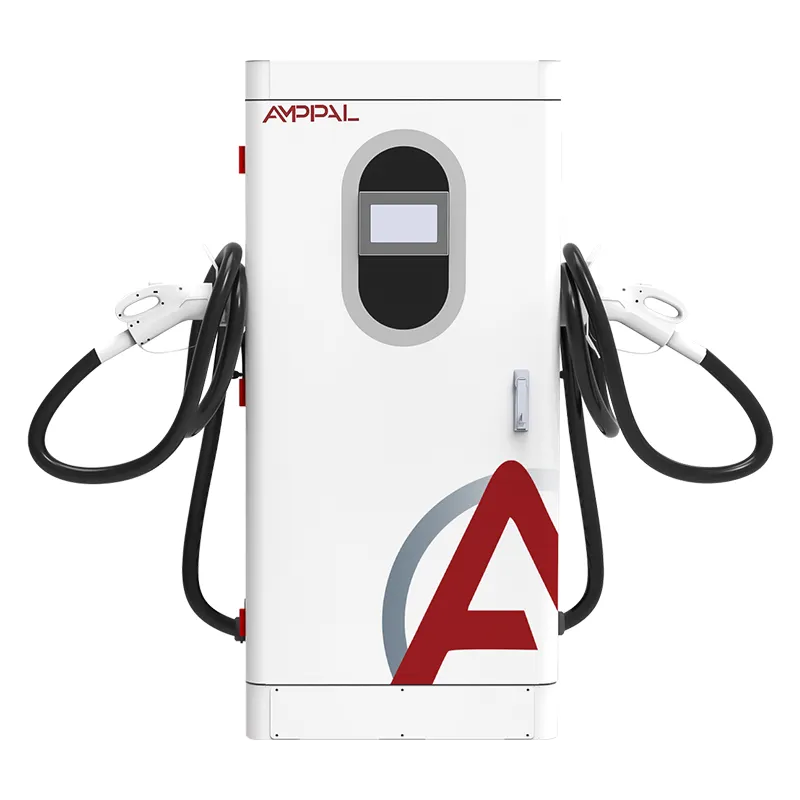

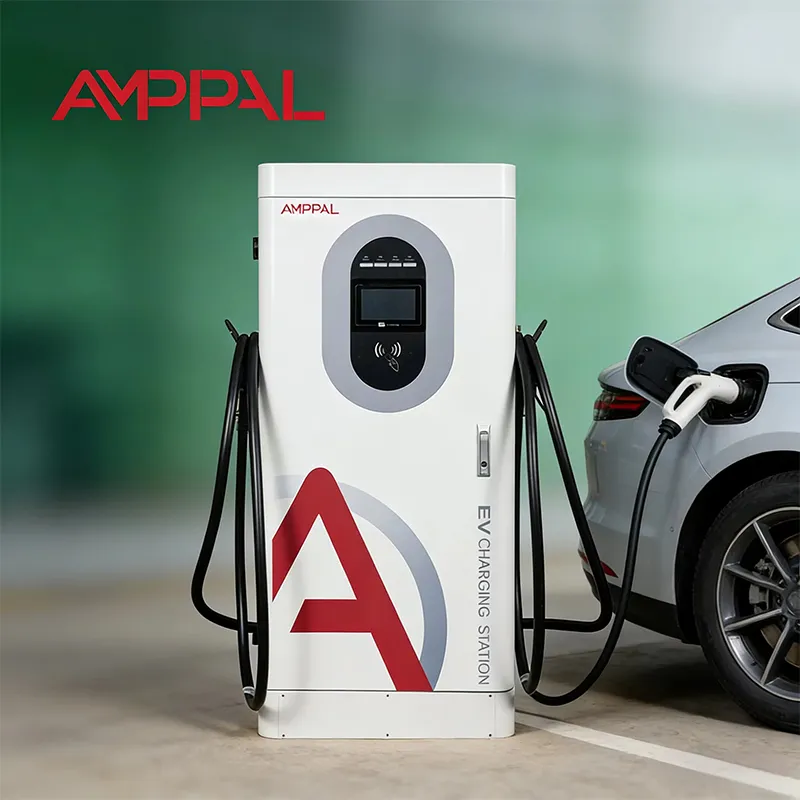

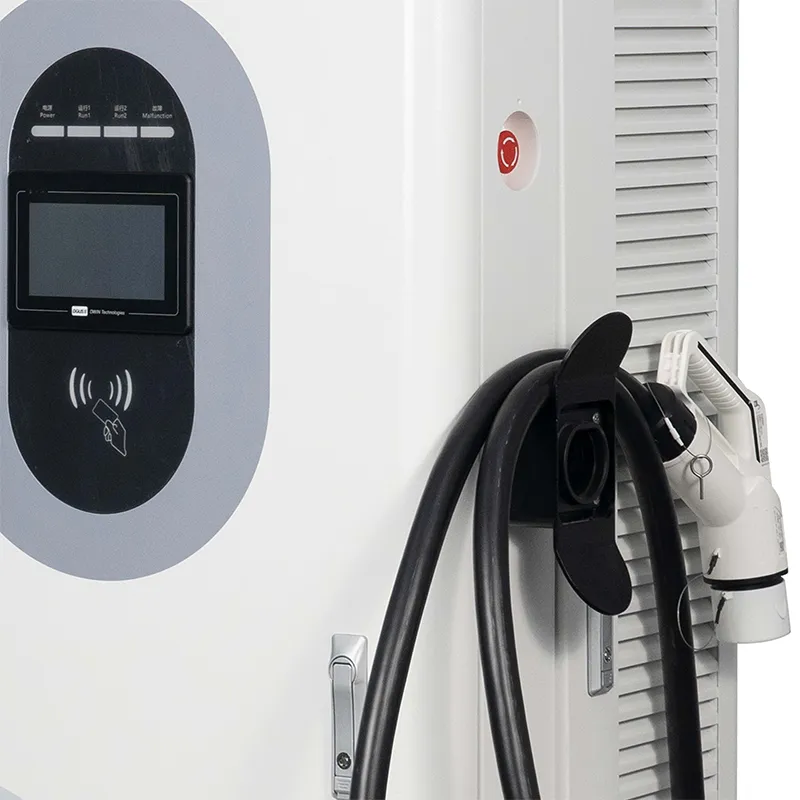

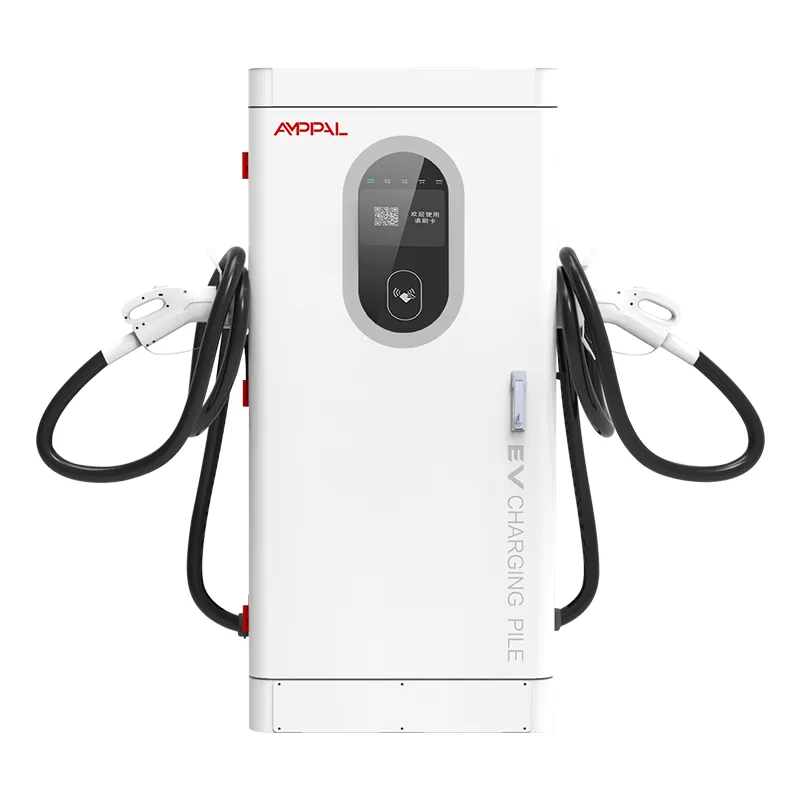

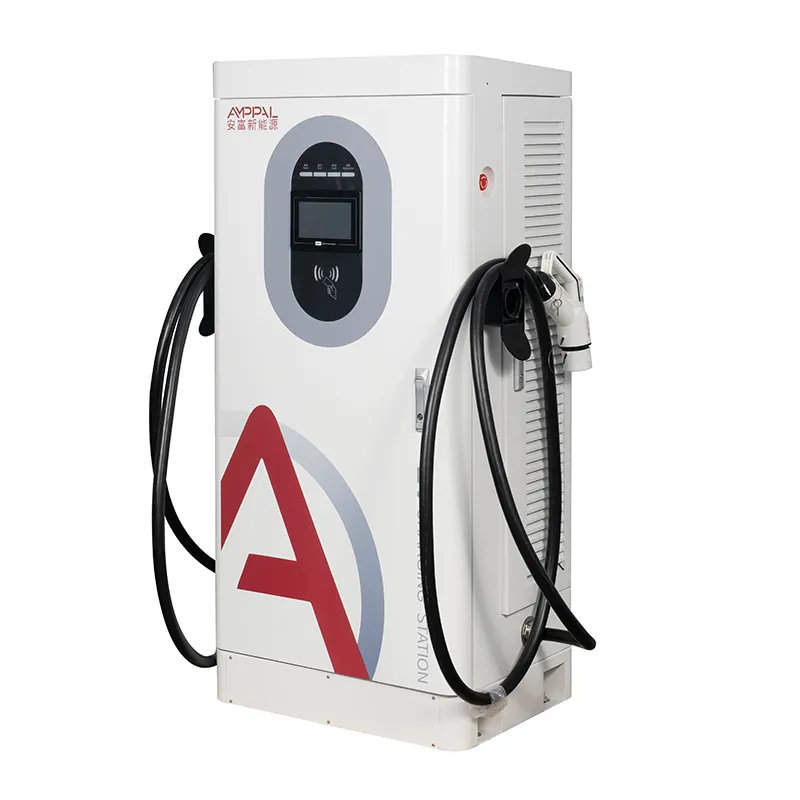

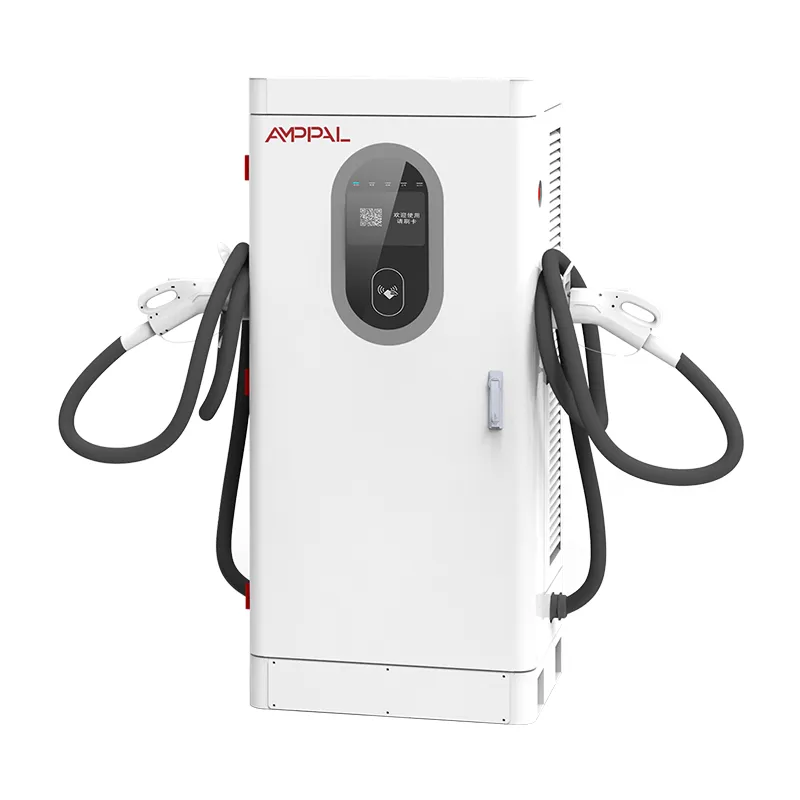

یک شارژر سریع 180 کیلوواتی DC معمولاً گران‌ترین دستگاه در یک سایت کوچک و کمترین نظارت است. AF-DC-180-Y-B-O-4-H یک کابینت یکپارچه روی زمین است: ماژول های برق، کنترلر، صفحه نمایش لمسی 7 اینچی، خواننده RFID، ترمینال کارت و دو تفنگ شارژ در یک بدنه 1620 × 750 × 560 میلی متری. آن را به یک پد بچسبانید، آن را با AC380V تغذیه کنید و بدون تماشای آن اجرا شود.

قیمت خرید شاید یک سوم قیمت این دستگاه در طول هشت سال باشد. بقیه موارد مربوط به تلفات، خرابی و بازدید از سرویس است، به همین دلیل است که این مدل بودجه مهندسی خود را صرف تشخیص عیب و بازیابی از راه دور می کند. سیزده عملکرد ایمنی، گزارش هشدار OCPP و یک مدل خدمات ساخته شده در حدود زمان تعمیر. خریداران معمولا اپراتورهای ناوگان و صاحبان سایت بدون مهندس در لیست حقوق هستند، بنابراین دستگاه باید مشکلات خود را توضیح دهد.

13 عملکرد ایمنی و شکست هر کدام

هر حفاظتی به یک حالت خرابی خاص نگاشت می شود، نه اینکه به عنوان چک باکس پیچ شود. به ترتیب یک خطا به دستگاه برخورد می کند:

مانیتورینگ عایق سمت DC را برای نشت آهسته به زمین، خطای قدیمی کابل کلاسیک، بررسی می‌کند. به جای اینکه منتظر کوتاهی سخت باشد، در یک آستانه تنظیم شده هشدار می دهد.

حفاظت معکوس قطبی خروجی را در صورت برخورد یک تفنگ با پین های معکوس مسدود می کند و از لوازم الکترونیکی خودرو در برابر اتصال بی دقت محافظت می کند.

حفاظت در برابر صاعقه، میخ های ناشی از ورودی AC و خروجی DC را از بین می برد، که یک مشکل واقعی در پدهای روستایی در معرض دید است.

اضافه ولتاژ متناوب، ولتاژ کمتر و تلفات فاز، دستگاه را خارج از 15 ± 380 ولت قطع می کند، بنابراین سوختگی و تورم شبکه هرگز به ماژول های برق نمی رسد.

جریان بیش از حد DC، اتصال کوتاه و اضافه ولتاژ خروجی سه حرکت جداگانه هستند، زیرا یک اسلحه آسیب دیده، یک ماژول خراب و یک وسیله نقلیه بد رفتار هر کدام به واکنش متفاوتی نیاز دارند.

خاموش شدن بیش از حد دما، نظارت بر دمای تفنگ، تشخیص نشت باقیمانده، توقف اضطراری و محفظه قفل شده، لایه حرارتی و ایمنی انسانی را تکمیل می کند.

مشخصات فنی

سایت هایی که کابینت 180 کیلوواتی درآمد خود را به دست می آورد

انبارهای بدون مراقبت یک شبه که در آن خرابی در ساعت 2 بامداد به معنای ناوگان مرده در ساعت 6 صبح است.

مغازه‌های خرده‌فروشی و رستوران‌هایی که در شب بسته می‌شوند، اما همچنان به ماشین‌ها برای آنلاین ماندن نیاز دارند.

مکان‌های روستایی یا راهرویی که یک بار بازدید از خدمات هزینه یک روز کامل سفر را دارد.

ناوگان تجاری کوچک وانت های تحویل را در یک برنامه روزانه فشرده اجرا می کنند.

بازارهایی با شبکه های پشتیبانی محلی نازک، که در آن وضوح از راه دور تنها گزینه سریع است.

از خطا تا رفع: گردش کار تشخیص از راه دور

هنگامی که یک محافظ خاموش می شود، کابینت یک رکورد خطا را با مهر زمانی، شماره سریال ماژول و مقادیر اندازه گیری شده می نویسد، سپس آن را با OCPP 1.6j به پلت فرم شما فشار می دهد. کد خطا را روی داشبورد می بینید - هشدار عایق، دمای بیش از حد کانکتور، افت شبکه - قبل از رسیدن راننده بعدی.

از هر سه آلارمی که در میدان می‌بینیم، دو تا خود ترمیم‌شونده یا نادرست هستند: یک کانکتور گرد و غبار یک بار دمای بالا را گزارش می‌کند، یک افت شبکه به مدت دو ثانیه ولتاژ کمتری را کاهش می‌دهد. بنابراین گردش کار به این صورت است: کد را بخوانید، مقادیر ولتاژ و دمای زنده را در پورتال بررسی کنید، سپس بین تنظیم مجدد از راه دور و بازدید از سایت تصمیم بگیرید.

اگر بازنشانی از راه دور رویداد را پاک کند، برای سوابق گارانتی و بیمه ثبت می‌شود. اگر نه، کد به تکنسین می گوید که کدام کشو را باز کند. اکثر تعمیرات مکانیکی تعویض کانکتور یا تعویض ماژول است که هر دو با یک آچار 13 میلی متری و یک ماژول یدکی قابل انجام هستند.

شدت هشدار در پلتفرم مرتب است: رویدادهای اطلاعاتی بی سر و صدا ثبت می شوند، در حالی که آلارم های عایق و دمای بیش از حد اسلحه پیامک یا ایمیلی را به مهندس وظیفه ارسال می کنند. به این ترتیب یک مشکل شیفت شب به جای کشف بعدازظهر، تصمیم صبحگاهی می گیرد.

گواهینامه های پرونده و آزمون های پشت سر آنها

گواهینامه های CE، CB، TÜV، UL و CCC برای این مدل در صورت درخواست به صورت کپی در دسترس هستند.

13 عملکرد ایمنی مطابق با EN IEC 61851-1:2019 و 61851-23:2014 مطابقت دارند.

هر دسته یک سوزاندن 48 ساعته در محیط 40 درجه سانتیگراد با خروجی، کارایی و کام های ثبت شده اجرا می کند.

یک کابینت نمونه از هر دسته از محفظه نمک پاش 96 ساعته عبور می کند.

هر سفر حفاظتی در کارخانه تست عملکرد می شود، نه فقط مستند.

بررسی های پتانسیل بالا (هیپوت) و تداوم زمین در واحدهای تمام شده تکرار می شود و نتایج به رکورد سریال پیوست می شود.

داخل ساختمان: هشت مرحله از ورق فلز تا جعبه

پانچ CNC، خمش و برش لیزری محفظه، سپس جوشکاری و پوشش پودری.

در حالی که تولید ادامه دارد، یک نمونه دسته ای وارد محفظه نمک پاش 96 ساعته می شود.

مراحل ورودی AC و ماژول های برق DC بر روی خطوط جداگانه ساخته شده اند و هرگز با هم مخلوط نمی شوند.

بازرسی ورودی ماژول‌های SiC، کانکتورها، بردهای RFID و ترمینال کارت.

سیم کشی با پایانه های کنترل شده با گشتاور و عبور QC بصری در هر مفصل.

48 ساعت سوختن در 40 درجه سانتیگراد خروجی ورود، کارایی و پایداری ارتباطات.

تست عملکرد هر سفر حفاظتی، از جمله هشدار عایق اجباری.

بسته بندی، پالت سازی و گزارش تصویری قبل از ارسال با شماره سریال.

راهنمای اندازه گیری: وقتی این کابینت 180 کیلوواتی برای شما مناسب نیست

اگر سایت شما فقط خودروهای 400 ولتی را در جلسات 30 دقیقه ای ارائه می دهد، 180 کیلو وات بیشتر از آن چیزی است که ترافیک توجیه می کند. یک واحد 120 کیلووات در ظرفیت پایین تر همان صف را پاک می کند. و اگر برای کامیون‌های 800 ولتی به شارژ زیر 30 دقیقه‌ای نیاز دارید، این نیز انتخاب اشتباهی است - این حجم کاری خنک‌کننده مایع می‌خواهد.

AF-DC-180-Y-B-O-4-H مناسب سایت‌هایی است که دارای ترانسفورماتور 160-250 کیلوولت آمپر در دسترس است و به‌جای توان اصلی، به‌خاطر زمان کارآمدی کار می‌کند. اگر انطباق با شبکه یا روش‌های پرداخت نگرانی اصلی شماست، مدل‌های 80 کیلووات و 60 کیلووات ما از یک پلت فرم کابینت مشترک استفاده می‌کنند.

ماشینی را بخرید که ترانسفورماتور شما واقعاً می تواند تغذیه کند. یک واحد 180 کیلوواتی در یک شبکه ضعیف که هرگز بیش از 100 کیلووات تولید نمی کند یک نشان است، نه یک تجارت.

چرا اپراتورها مستقیماً از کارخانه سفارش می دهند؟

سفارشات آزمایشی پذیرفته شده از 1 واحد برای بازارهای جدید؛ قیمت کانتینر برای 10+ واحد.

سهام ایجاد مرخصی در 15-20 روز کاری. انواع OEM حدود 7-10 روز اضافه می کنند.

ادعای گارانتی به سازنده می رود، نه از طریق زنجیره فروش.

قیمت ماژول یدکی در هنگام خرید توافق می شود، بنابراین هزینه های تعمیر از قبل مشخص است.

پشتیبانی از راه دور انگلیسی زبان با دسترسی به پلت فرم OCPP شما در طول راه اندازی.

اسناد بسته بندی، بارگیری و حمل و نقل

کابینت به صورت عمودی در یک جعبه تخته سه لا با ابعاد 1720 × 850 × 660 میلی متر، با بلوک های گوشه فوم و کیسه رطوبت حمل می شود. با بلند کردن چشم ها روی قاب، یک لیفتراک یا جرثقیل اجازه می دهد تا کل دستگاه را بدون کج کردن حرکت دهد.

طرح های بارگیری از ابعاد جعبه در هر سفارش محاسبه می شود. چهار کابینت در هر کانتینر 40 فوتی یک طرح استاندارد معمولی است که در ریل‌های اتصال مهار می‌شود.

لیست بسته بندی صادرات، فاکتور تجاری و گواهی نامه همراه با حمل و نقل. نسخه اصل گواهی به صورت جداگانه ارسال می شود.

پس از فروش: MTTR، کیت یدکی و مدت 2 ساله

ضمانت استاندارد دو ساله ماژول های برق، کنترلر، HMI، کانکتورها و ترمینال کارت را پوشش می دهد. مواد مصرفی مانند کابل ها در برابر نقص های ساخت پوشیده شده اند.

لوازم یدکی توصیه شده برای یک سایت بدون مراقبت: یک ماژول برق و یک برد کنترل در هر چهار کابینت، همراه با سفارش ارسال می شود.

زمان‌های رزولوشن معمولی: تنظیم مجدد از راه دور حدود 15 دقیقه، تعویض کانکتور حدود 30، تعویض ماژول حدود 45 دقیقه.

تکنسین ها می توانند در حین تشخیص به یک جلسه OCPP زنده با پلت فرم شما بپیوندند.

به‌روزرسانی‌های میان‌افزار از طریق شبکه انجام می‌شوند، بنابراین رفع‌ها بدون بازدید به دست می‌آیند.

یک بررسی پیشگیرانه نیمه سالانه - فیلترها، بازبینی گشتاور، سایش کانکتور - بخشی از برنامه نگهداری توصیه شده است.

نصب و نگهداری: اشتباه در مقابل درست

اشتباه: ایستادن کابینه روی زمین خالی. سمت راست: یک پد بتنی 150 میلی متری، پیچ های لنگر و زهکشی که از درب فاصله دارد.

اشتباه: شل شدن کابل های برق و ارتباط. سمت راست: مجراهای مجزا با طناب کششی برای تعویض بعدی.

اشتباه: نادیده گرفتن بررسی فصلی فیلتر هوا. درست: تمیز کردن یا تعویض فیلترها قبل از فصل گرما، نه بعد از سفر.

اشتباه: در نظر گرفتن هشدار عایق به عنوان یک هشدار نرم. سمت راست: ابتدا تفنگ را جدا کنید، قرائت را ثبت کنید و رطوبت رابط را بررسی کنید.

اشتباه: تعویض یک ماژول در حالی که کابینت فعال است. راست: قفل شود، LED آماده به کار را تأیید کنید، سپس یدکی را به داخل بکشید.

سه اپراتور درباره آنلاین نگه داشتن واحدهای 180 کیلوواتی صحبت می کنند

یک اپراتور لجستیک در امارات متحده عربی چهار واحد را در یک انبار بیابانی بدون مراقبت اداره می کند. گرد و غبار دشمن واقعی بود: آلارم های عایق دو بار در تابستان ظاهر می شدند و تنظیم مجدد از راه دور بیشتر آنها را قبل از شیفت 6 صبح انجام می داد. شکایت او صادقانه است - صفحه نمایش لمسی در نور مستقیم خورشید خیره می شود، بنابراین خواندن HMI در ظهر دشوار است.

یک زنجیره پمپ بنزین در قزاقستان هر چند هفته یک بار در زمستان هشدارهای کاهش فاز را مشاهده می کرد. شبکه محلی برای مدت کوتاهی کاهش یافت، کابینه آن را ثبت کرد، و روند داشبورد باعث شد خطای اپراتور شبکه ظرف یک هفته قابل مشاهده باشد. نیازی به بازدید از سایت نبود.

یک مرکز خرده‌فروشی در مکزیک هشدارهای دمای 40 درجه سانتی‌گراد را در روز داشت. تمیز کردن مخاطبین و تعویض یک اسلحه فرسوده مشکل را حل کرد. اسلحه یدکی با سفارش اصلی رسیده بود، بنابراین تعمیر یک ساعت طول کشید.

سؤالات متداول: اجرای یک سایت 180 کیلوواتی بدون نظارت

س: وقتی واحد در ساعت 2 بامداد حرکت می کند چه اتفاقی می افتد؟

A: خطا ثبت شده و از طریق OCPP به پلت فرم شما منتقل می شود. بازنشانی از راه دور از پورتال اکثر رویدادها را بازیابی می کند.

س: چگونه یک کد خطا را بخوانم؟

A: در گزارش رویداد صفحه نمایش 7 اینچی یا در پلت فرم شما؛ هر کد به بخشی از دفترچه راهنمای خدمات نگاشت می شود و مقادیر زنده در کنار کد نشان داده می شود.

س: برای چه MTTR باید برنامه ریزی کنم؟

پاسخ: حدود 15 دقیقه برای تنظیم مجدد از راه دور و 45 دقیقه برای تعویض ماژول در محل.

س: آیا آلارم های عایق همیشه به یک تکنسین نیاز دارند؟

A: خیر. ابتدا رطوبت و کثیفی رابط را بررسی کنید. پس از تمیز کردن و تنظیم مجدد واضح تر است. فقط زنگ های مداوم یا تکراری نیاز به بازدید دارند.

س: آیا یک نفر می تواند یک ماژول برق را جایگزین کند؟

ج: بله. ماژول به سبک کشو پس از خاموش شدن به بیرون می لغزد. دفترچه راهنما آن را در حدود دو صفحه پوشش می دهد.

س: کدام لوازم یدکی را باید نگه دارم؟

A: یک ماژول قدرت و یک برد کنترل در هر چهار کابینت توصیه معمول ما است.

س: آیا ضمانت خسارت صاعقه را پوشش می دهد؟

A: رویدادهای افزایش مورد به مورد بررسی می شوند. برقگیرهای قابل تعویض قطعات میدانی استاندارد هستند.

س: آیا 180 کیلووات می تواند بدون اینترنت شارژ شود؟

ج: بله. شارژ به صورت آفلاین ادامه می‌یابد و تراکنش‌ها ذخیره می‌شوند و پس از بازگشت پیوند، فشار داده می‌شوند.
