ایستگاه شارژ سریع 160 کیلوواتی DC EV با توان بالا برای انبارهای ناوگان

ساخته شده برای بزرگراه، جایی که زمان انتظار درآمد است

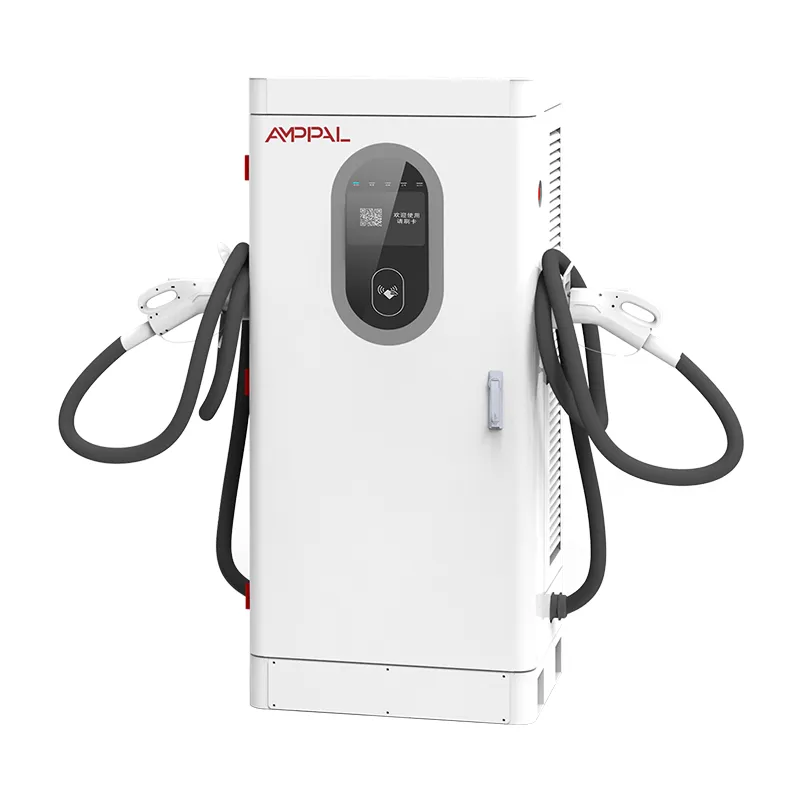

یک سایت شارژ بزرگراه در صف ساعات اوج خود زندگی می کند یا می میرد، و AF-DC-160-Y-B-O-4-H برای کوچک کردن صف در طول 90 دقیقه در روز که اهمیت دارد ساخته شده است. این یک شارژر سریع DC یکپارچه 160 کیلوواتی است - 1620 x 750 x 560 میلی‌متر - برق ثابتی را از 300 تا 1000 ولت DC ارائه می‌کند، با یک پنجره خروجی از 200 تا 1000 ولت که همه چیز از یک سدان 400 ولت تا یک کامیون 800 ولت را پوشش می‌دهد.

مکان‌های بزرگراه‌ها از سه جهت با مکان‌های شهری متفاوت هستند: رانندگان به صورت ناگهانی وارد می‌شوند، هیچ‌کس برای نگهداری از ماشین‌ها در اطراف نیست، و آب و هوا هر چه منطقه تصمیم می‌گیرد است. بنابراین این کابینت با منطق توان عملیاتی (تک تفنگ 160 کیلووات یا اشتراک دو کانکتور)، عملکرد بدون مراقبت (13 عملکرد ایمنی) و مهندسی دمای گسترده (شروع سرد -25 درجه سانتیگراد، کاهش مدیریت شده +50 درجه سانتیگراد) پیشرو است.

AMPPAL یک تولید کننده شارژر EV در چین از Yueqing، ژجیانگ است - کارخانه ای که 500 واحد فوق سریع خنک کننده مایع را برای پروژه هیدروژن سبز NEOM در عربستان سعودی عرضه کرد. این کابینت حجم کار از آن کارخانه است که به بیش از 40 کشور ارسال شده است.

آنچه کابینت راهرو را از کابینت شهری جدا می کند

تک تفنگ 160 کیلووات: یک ماشین 800 ولت کابینت کامل را می کشد - سناریویی که در ایستگاه راهرویی که هر دقیقه اهمیت دارد.

اشتراک گذاری دو کانکتور: کانکتور دوم به یک ماشین 400 ولتی اجازه می دهد سهمی (مثلاً 60 کیلووات) داشته باشد در حالی که کانکتور اول بقیه را نگه می دارد، بنابراین در حالی که یک ماشین کوچک شارژ می شود، هیچگاه بیکار نمی ماند.

منطق ساعت اوج: در جلسات 15 دقیقه ای، یک bay به 4 ماشین در ساعت با قدرت کامل خدمت می کند. دو کانکتور با توان مشترک ایستگاه فشار بدون دوبرابر کردن ردپا.

13 عملکرد ایمنی تنظیم شده برای مکان های بدون مراقبت: نظارت بر عایق، معکوس قطبیت، حفاظت در برابر صاعقه، دمای بیش از حد، توقف اضطراری و موارد دیگر - دستگاه ایمن از کار می افتد، نه بی صدا.

انعطاف پذیری آب و هوا: از -25 درجه سانتیگراد شروع می شود و قدرت درجه بندی شده را تا +50 درجه سانتیگراد محیط نگه می دارد. بالاتر از آن، به‌جای سپردن به تدریج کاهش می‌یابد.

مشخصات فنی

انتخاب سایت: راهروها، قله ها و صف ها

مناطق خدمات بزرگراهی در آلمان، فرانسه و کرواسی، با خلیج‌هایی با اندازه‌های 10:00 تا 14:00 و 16:00 تا 19:00 اوج زمانی که بیشتر جلسات روزانه انجام می‌شود.

راهروهای لجستیکی در امارات متحده عربی و عربستان سعودی که بنادر را به انبارهای داخلی متصل می کند، جایی که کامیون های 800 ولتی به شارژ 40 تا 60 دقیقه ای نیاز دارند.

ایستگاه‌های اتوبوس و اتوبوس بین‌شهری در ترکیه و یونان، که در آنها برنامه‌ریزی‌ها ثابت است و یک شارژر کند جدول زمانی را به هم می‌زند.

گره های راهروی راه دور در قزاقستان و ازبکستان، جایی که نزدیکترین تکنسین در 400 کیلومتری آنها قرار دارد - پیوند 4G بیش از عدد کیلووات اهمیت دارد.

مراکز رفت و برگشت اجاره خودروهای برقی فرودگاهی در مکزیک و برزیل، جایی که خودروهای برگشتی در همان ساعت خالی می‌رسند و باید سریع بچرخند.

یک استخر، دو اتصال دهنده: چگونه 160 کیلووات تقسیم می شود

کابینت را به عنوان یک استخر 160 کیلوواتی با یک یا دو ضربه در نظر بگیرید. در حالت تک کانکتور تمام 160 کیلووات به یک وسیله نقلیه می رسد - ایده آل برای یک ماشین 800 ولت با 15٪ SOC. در حالت دو رابط، استخر تقسیم می‌شود: یک تخصیص معمولی 100 کیلووات به وسیله نقلیه اول و 60 کیلووات به خودروی دوم یا 80/80 است، بسته به خط‌مشی سایت.

قانون تخصیص قابل تنظیم است: ماشین اول را اولویت بندی کنید، به طور مساوی تعادل برقرار کنید یا یک کانکتور را در یک سهم ثابت درپوش بگذارید. مهندسان ما پیش‌فرض را در راه‌اندازی تنظیم می‌کنند و شما آن را از طریق باطن بدون بازدید از سایت تغییر می‌دهید. کاری که شما نمی توانید انجام دهید این است که به هر دو خودرو به طور همزمان 160 کیلو وات بدهید - استخر همان استخر است.

تأثیر عملی در صف‌ها: یک ایستگاه با دو کابینت 160 کیلوواتی و چهار کانکتور می‌تواند چهار جلسه همزمان را اجرا کند - مثلاً 160 + 100 + 60 + 60 - یک ساعت ناهار 12 اتومبیل را در حدود 90 دقیقه از بین می‌برد. این عدد برای مطالعه امکان سنجی شما است.

گواهینامه ها و شواهد شروع سرد

CCC، TUV، CE، UL و CB توسط کارخانه نگهداری می شوند. کپی گواهی های مخصوص این کابینه در صورت درخواست موجود است.

واحدها یک رژیم بار کامل 48 ساعته را با ثبت مداوم دما روی ماژول ها، کابل ها و کانکتورها اجرا می کنند.

تأیید شروع سرد: واحدها در دمای 25- درجه سانتیگراد تنظیم می شوند و باید در مدت زمان رمپ مشخص شده به خروجی کامل برسند - هر دسته در زمستان آزمایش می شوند.

13 عملکرد ایمنی در انطباق با EN 61851-1:2019 و 61851-23:2014 قرار دارند.

نمونه های نمک پاش 96 ساعت در هر دسته اجرا می شود و IP54 تأیید شده است - برای کریدورهای ساحلی ضروری است. محدوده 25- تا 50+ درجه سانتیگراد است.

هشت مرحله ساخت، ردیابی در هر شماره سریال

مرحله 1: فولاد کابینت بر روی خطوط CNC با روبات های FANUC برش داده، پانچ شده و خم می شود، جوش داده می شود و روکش پودری می شود.

مرحله 2: یک نمونه دسته ای وارد محفظه 96 ساعته نمک پاش می شود در حالی که تولید ادامه دارد.

مرحله 3: مرحله ورودی AC و ماژول های برق DC که در خطوط جداگانه با ایستگاه های آزمایش جداگانه مونتاژ شده اند.

مرحله 4: بازرسی ورودی ماژول های SiC، کنتاکتورها، کابل کشی ولتاژ بالا و اجزای اندازه گیری.

بررسی امکان سنجی: آیا این باید واحد بزرگراه شما باشد؟

AF-DC-160-Y-B-O-4-H را زمانی انتخاب کنید که سایت شما در یک راهرو قرار دارد، ساعت اوج مصرف شما بیش از 6 تا 8 خودرو در هر محل می آورد و ترانسفورماتور شما می تواند 160 کیلو وات در هر کابینت تغذیه کند. در جایی که درآمد نهایی از یک صف کوتاه‌تر واقعی باشد، سریع‌ترین هزینه را می‌پردازد: امتیازات بزرگراه‌ها، راهروهای کامیون و برگشت فرودگاه.

اگر سایت شما یک مرکز شهر کوچک با 3 ماشین در روز است، این محصول برای شما مناسب نیست - یک واحد 60 کیلووات یا 80 کیلووات همان درآمد را برای یک سوم هزینه سخت افزار به دست می آورد. همچنین اگر ناوگان شما کامیون های سنگین کلاس 8 با توان +350 کیلووات باشد، این ابزار اشتباه است. آن ها به سری های اسپلیت یا خنک شونده مایع ما نیاز دارند.

قبل از سفارش، سه عدد ارسال کنید: وسایل نقلیه مورد انتظار در ساعت اوج مصرف، میانگین ترکیب خودرو (400 ولت در مقابل 800 ولت)، و ظرفیت ترانسفورماتور. ما صف را مدل می کنیم و به شما می گوییم که چند کابینت - و کدام تخصیص - اوج شما را پاک می کند. اگر پاسخ کمتر از آنچه انتظار داشتید باشد، آن را نیز خواهید شنید.

مزیت قرارداد سازنده

همتای شما در Yueqing قرارداد را امضا می کند - نه فروشنده ای که موجودی و زمان تحویل شخص دیگری را نقل قول کند.

عمق OEM/ODM: رنگ سفارشی، آرم، پیکربندی رابط و پیش‌فرض‌های باطن، که توسط یک کارخانه کارمند بیش از 260 مدیریت می‌شود.

تحویل کابینت های استاندارد 15-20 روز کاری طول می کشد. انواع OEM حدود 7-10 روز اضافه می کنند.

سفارشات آزمایشی از 1 واحد برای بازارهای جدید؛ سفارشات در مقیاس راهرو 10+ واحد قیمت عمده فروشی را باز می کند.

تحت ضمانت 2 ساله، قطعات یدکی ظرف 48 ساعت پس از تایید خروج می‌کنند و تشخیص از راه دور از همان پیوند OCPP استفاده می‌کند که صورت‌حساب را انجام می‌دهد.

حمل کابینت 160 کیلوواتی: بالابر، جعبه، اسناد

با وزن 340 کیلوگرم به اضافه جعبه، این یک کار لیفتراک است، نه حمل دو نفره - محل دریافت را قبل از روز تحویل برنامه ریزی کنید. کیس تخته سه لا از پایه های فوم در اطراف صفحه نمایش و محل اتصال استفاده می کند و یک ظرف 40HQ 10-12 جعبه را در خود جای می دهد.

FOB Ningbo یا شانگهای استاندارد است. CIF، CFR و DDP در صورت درخواست. یک نمودار پالت قبل از بسته بندی ارسال می شود تا فورواردر شما بتواند اندازه کامیون را تأیید کند.

فاکتور، لیست بسته بندی، گواهی مبدا، کپی های CE/TUV و راهنمای OCPP با کالا سفر می کنند.

پشتیبانی Uptime برای سایت های راهروی بدون نظارت

دو سال در هر واحد برای سایت‌های بزرگراه‌های بدون سرنشین، ما یک ماژول یدکی محلی را توصیه می‌کنیم - حمل و نقل هوایی به یک منطقه خدماتی چیزی است که در واقع برای شما هزینه‌ای دارد.

ظرف 48 ساعت پس از تایید، قطعات یدکی در پرواز DHL یا FedEx قرار می گیرند. 3-5 روز کاری به اروپا اجازه دهید.

به روز رسانی سیستم عامل از راه دور، تغییرات تعرفه و راه اندازی مجدد از طریق OCPP - اکثر سایت های راهرو هرگز نیازی به بازدید فیزیکی برای مشکلات نرم افزاری ندارند.

راه اندازی پشتیبانی از طریق ویدئو برای اولین نصب، با چک لیست مکتوب برای اتصال به زمین، اندازه کابل و جفت شدن باطن.

برای راهروها، روال ساده است: فیلتر هوا دو بار در سال، بررسی گشتاور ترمینال سالانه، بازرسی آنتن پس از طوفان.

اشتباه در مقابل درست: راه اندازی کابینت بزرگراه

اشتباه: قرار دادن کابینت 160 کیلوواتی روی فیدر 60 کیلوواتی و سرزنش دستگاه در هنگام خاموش شدن بریکر. راست: تأیید کنید که ترانسفورماتور و کابل بار کامل را حمل می کنند - دفترچه راهنمای حداقل مشخصات کابل AC را ارائه می دهد.

اشتباه: فرض دو کانکتور به معنای دو جلسه کامل 160 کیلووات است. سمت راست: استخر تقسیم می شود. خط مشی تخصیص را در زمان های راه اندازی و ارسال واقع بینانه در هر خلیج تنظیم کنید.

اشتباه: پارک کردن کامیون به طوری که تریلر آن مانع ورود هوای کابینت در تابستان شود. سمت راست: فاصله 50 سانتی متری را در اطراف محفظه نگه دارید. جریان هوا چیزی است که قدرت کامل را در دمای 50 درجه سانتیگراد نگه می دارد.

اشتباه: اجازه دادن به سیگنال 4G کاهش می یابد و هرگز بررسی نمی شود، سپس تعجب می کنید که چرا راه اندازی مجدد از راه دور شکست می خورد. راست: قدرت سیگنال را هنگام راه اندازی بررسی کنید و در صورت نیاز یک آنتن خارجی اضافه کنید.

اشتباه: نادیده گرفتن گزارش مکرر خطای زمین زیرا «هنوز شارژ می‌شود». راست: نظارت بر عایق خرابی های اولیه را نشان می دهد - گزارش را برای ما ارسال کنید. یک بررسی 5 دقیقه ای از راه دور، شکست اواسط زمستان است.

گفتگوی اپراتورهای راهرو: سه گزارش میدانی

یک صاحب امتیاز بزرگراه در جنوب آلمان شش واحد AF-DC-160-Y-B-O-4-H را در دو منطقه خدماتی در سپتامبر 2025 نصب کرد. مدل صف آنها بدترین حالت 40 دقیقه ای را در اوج یکشنبه پیش بینی کرد. داده های اندازه گیری شده 25 دقیقه را نشان می دهد، زیرا اشتراک گذاری هر دو رابط را مشغول نگه می دارد.

یک اپراتور لجستیک در عربستان سعودی چهار واحد را در یک انبار در کریدور جده-ریاض برای کامیون های تحویل 800 ولتی راه اندازی می کند. کاهش دمای 50 درجه سانتیگراد در تابستان مدیر تعمیر و نگهداری آنها را تحت تأثیر قرار داد: واحدها به جای خاموش شدن، بعدازظهرها برق را به خوبی کاهش می دهند. گریپ: ماسه در شیارهای دریچه پایینی جمع می شود.

یک اپراتور خدمات بزرگراه در قزاقستان دو واحد را در یک گره راه دور با اتصال تنها 4G مستقر کرد. یک دستگاه مشخصات سیم کارت خود را در طول تغییر اپراتور از دست داد. پیکربندی مجدد از راه دور از طریق ابزار وب، آن را در عرض یک ساعت بدون یک سفر 400 کیلومتری بازگرداند.

سوالات متداول

س: یک کابینه می تواند به چند خودرو در یک زمان خدمت کند؟

پاسخ: با دو کانکتور، دو جلسه به طور همزمان اجرا می‌شوند، که 160 کیلووات استخر را به اشتراک می‌گذارند - برای مثال 100/60 یا 80/80 به ازای خط‌مشی تخصیص شما. حالت تک کانکتوری 160 کیلووات کامل را به یک وسیله نقلیه تحویل می دهد.

س: آیا این واحد برای سایت های بزرگراهی بدون نظارت مناسب است؟

A: بله - این یک هدف اصلی طراحی است. 13 عملکرد ایمنی (نظارت عایق، معکوس قطبیت، حفاظت در برابر صاعقه، دمای بیش از حد، توقف اضطراری و موارد دیگر) باعث از کار افتادن آن می شود و OCPP 1.6j روی 4G نظارت از راه دور، راه اندازی مجدد و به روز رسانی سیستم عامل را امکان پذیر می کند.

س: در 25- درجه سانتیگراد چه اتفاقی می افتد؟

A: واحد شروع می شود و به خروجی کامل می رسد. رفتار شروع سرد در هر دسته در محفظه آزمایش ما تأیید می شود. محدوده عملکرد استاندارد -25C تا +50C است.

س: در +50 درجه سانتیگراد چه اتفاقی می افتد؟

پاسخ: کابینت دارای قدرت درجه بندی شده تا دمای 50 درجه سانتیگراد است. بالاتر از آن، قدرت در هر منحنی حفاظتی به تدریج کاهش می یابد - ایستگاه به جای خاموش شدن آفلاین در دسترس می ماند.

س: آیا می تواند کامیون های سنگین را شارژ کند؟

A: برای کامیون های متوسط ​​و بسیاری از کامیون های کلاس 7 با توان 160 کیلووات یا مشترک بله. شارژ پایدار 350 کیلووات+ کلاس 8 به سری‌های تقسیم‌بندی یا خنک‌شونده مایع ما نیاز دارد - مشخصات کامیون خود را ارسال کنید و ما خانواده مناسب را توصیه می‌کنیم.

س: در یک سایت راه دور به چه اتصالی نیاز دارم؟

A: اترنت، 4G یا WiFi - حداقل یکی. برای سایت های راهرو، ما 4G را با سیم کارت پشتیبان توصیه می کنیم. تمام ترافیک OCPP، داده‌های صورت‌حساب و مدیریت از راه دور روی آن پیوند اجرا می‌شوند.

س: نصب و راه اندازی چقدر طول می کشد؟

A: آماده سازی سایت (پد، ترانشه، ترانسفورماتور) بر جدول زمانی غالب است. نصب کابینت، سیم‌کشی و جفت‌سازی باطن معمولاً یک روز کاری در هر واحد با پشتیبانی ویدیویی ما طول می‌کشد.

س: آیا می توان سیاست تخصیص را بعداً تغییر داد؟

پاسخ: بله، از راه دور از طریق باطن OCPP - اولویت ماشین اول، اشتراک گذاری متعادل، یا یک کلاه ثابت در هر کانکتور. نیازی به بازدید از سایت نیست
