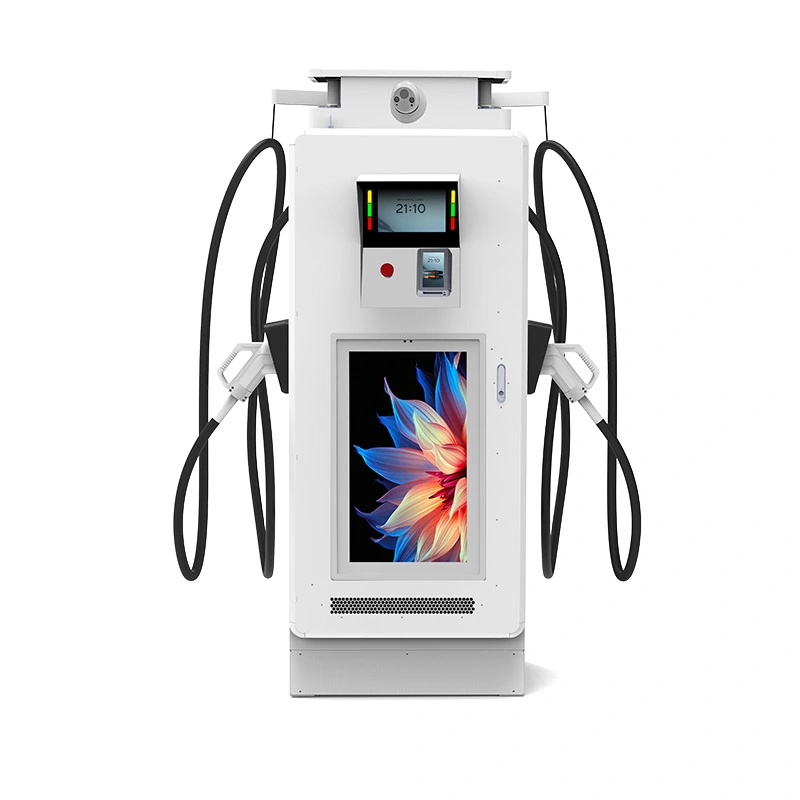

شارژر DC EV تجاری 120 کیلوواتی با نمایشگر دیجیتال برای ایستگاه های عمومی

شارژر DC EV تجاری 120 کیلوواتی AMPPAL با نمایشگر دیجیتال برای ایستگاه های عمومی برای محیط های برق تجاری 480 ولت آمریکای شمالی مهندسی شده است. این شارژر سریع با ورودی 10 ± AC480 ولت، 45 تا 65 هرتز، عملکرد پایداری را ارائه می‌کند و در عین حال سطح نویز را برای محله‌های با کاربری مختلط در حد 60 دسی بل نگه می‌دارد. دارای صفحه نمایش دیجیتال 32 اینچی 1080P، کانکتور CCS1، حفاظت IP54، حداکثر راندمان 95 درصد و گارانتی 2 ساله است. به عنوان یک کارخانه دارای گواهی، AMPPAL از خدمات OEM/ODM برای برنامه های مختلف شارژ عمومی پشتیبانی می کند.

ارسال استعلام

توضیحات محصول

ساخته شده برای پنل 480 ولت: شارژر 120 کیلوواتی برای سایت های تجاری آمریکای شمالی

ساختمان‌های تجاری آمریکای شمالی برای 480 ولت سه فاز سیم‌کشی شده‌اند و شارژری که این واقعیت را نادیده می‌گیرد هزینه‌های ترانسفورماتور را ایجاد می‌کند که هیچ‌کس بودجه‌ای برای آن ندارد. AF-DC-120-Y-B-M-4-H AC480V±10% را در 45-65 هرتز مستقیماً مصرف می کند، بنابراین اکثر سایت های خرده فروشی، صنعتی و مختلط ایالات متحده و کانادا می توانند آن را از پنل موجود بدون افزودن ترانسفورماتور کاهنده تغذیه کنند.

همچنین نویز را در 60 دسی بل کاهش می دهد - تقریباً 5 دسی بل کمتر از کابینت های DC معمولی - که در خطوط املاک، زمین های مجاور آپارتمان و مناطق تجاری که تمام شب کار می کنند مهم است. صفحه نمایش 32 اینچی 1920×1080 روی فاسیا محتوای رسانه یا برند شما را کنترل می کند، اما داستان الکتریکی چیزی است که این مدل را متفاوت می کند.

حداکثر راندمان 95٪ است، محفظه IP54 است، و خروجی CCS1 0-250A را پوشش می دهد. این دستگاه 120 کیلوواتی است که به راحتی می توان در ورودی سرویس به آن بله گفت و نمایشگر به مرور زمان هزینه نصب را پرداخت می کند.

120kW Commercial DC EV Charger with Digital Display for Public Stations

چرا ورودی 480 ولت و سقف 60 دسی بل در خط ملک مهم است

بدون ترانسفورماتور گام به گام: سرویس 480 ولت واحد را مستقیماً تغذیه می کند و باعث صرفه جویی در هزینه، فضای کف و تلفات یک مرحله تبدیل اضافی می شود.

ورودی با فرکانس وسیع 45-65 هرتز شبکه های شهری ضعیف تر و توان ژنراتور را در طول مراحل ساخت و ساز تحمل می کند، که یک مزیت واقعی در سایت هایی با منبع ناپایدار است.

سقف 60 دسی بل - در حد یک مکالمه معمولی - همسایه ها و کارکنان شیفت شب را راحت نگه می دارد.

سرعت فن به جای کارکردن در حالت انفجار کامل از پلاگین، از بار و دما تبعیت می کند، که هم نویز و هم انرژی تلف شده را در یک چرخه 24 ساعته کاهش می دهد.

درجه بندی حرارتی از الکترونیک در گرمای 50 درجه سانتیگراد محافظت می کند در حالی که رتبه 120 کیلووات در شرایط عادی صادقانه حفظ می شود.

صفحه نمایش 32 اینچی همچنان کار رسانه ای خود را انجام می دهد - تبلیغات، اطلاعات ایستگاه یا حلقه برند شما - از طریق همان پورتال محتوای راه دور.

مشخصات فنی

مشخصات کارخانه AF-DC-120-Y-B-M-4-H دقیقاً همانطور که ارسال شده است.

پارامتر	مشخصات
مدل	AF-DC-120-Y-B-M-4-H
توان خروجی نامی	120 کیلو وات
ابعاد کلی (میلی متر)	1800 × 750 × 690
ولتاژ ورودی	AC480V±10٪، 45-65 هرتز
نمایشگر دیجیتال	صفحه نمایش 32 اینچی 1920×1080
اوج بهره وری	95%
ضریب قدرت	≥0.99
سطح نویز	≤60dB
CSS1 فعلی	0-250A
دمای عملیاتی	-25 درجه سانتی گراد ~ 50+ درجه سانتی گراد
اتصالات سازگار	CCS1 (قابل تنظیم)
درجه حفاظت	IP54
گارانتی	استاندارد 2 ساله

سایت هایی که هم به دید بلند و هم به شب های آرام نیاز دارند

پیشرفت‌های کاربری مختلط: خرده‌فروشی در سطح خیابان با آپارتمان‌های بالا - شارژر تمام شب بدون ایجاد شکایات نویز کار می‌کند.

زنجیره‌های خرده‌فروشی ایالات متحده و کانادا: پانل‌های 480 ولت از قبل در محل هستند، بنابراین دستگاه به سرویس موجود می‌رسد.

پارکینگ های اداری و هتل ها: جلسات 20 تا 40 دقیقه ای با 120 کیلووات، غرفه ها را در طول روز کاری جابجا می کنند.

زمین های شهرداری در نزدیکی بلوک های مسکونی: صفحه نمایش کم نور و سقف 60 دسی بل، سایت را حتی در جلسات شبانه دوست همسایه نگه می دارد.

انبارهای ناوگان در خدمات صنعتی 480 ولت: یک پنل شارژرها و تجهیزات فروشگاه موجود را تغذیه می کند.

مراکز همایش و مکان‌های رویداد: نمایشگر پیام‌های حامیان مالی را در طول نمایش‌ها ارسال می‌کند و ۱۲۰ کیلووات خودروها را در بین جلسات می‌چرخاند.

چگونه دستگاه ولتاژ 480 ولت را به DC تبدیل می کند - بدون صدای هوم

مرحله ورودی AC480V سه فاز را روی یک باس DC میانی اصلاح می‌کند، سپس مبدل‌های فرکانس بالا برق را به ولتاژ مورد نیاز خودرو کاهش می‌دهند. ماژول های سوئیچینگ با باند گسترده دلیلی است که دستگاه در این ولتاژ ورودی 95% راندمان اوج دارد، که سخت تر از آن چیزی است که به نظر می رسد - ولتاژهای ورودی بالاتر حاشیه سوئیچینگ را سفت می کند.

داستان نویز در مورد خنک کردن است، نه تبدیل. فن ها با دما کنترل می شوند و اکثر اوقات با سرعت جزئی کار می کنند. فقط بارهای سنگین پایدار آنها را به سمت دور کامل می راند. این تفاوت عملی بین یک واحد 60dB و کابینت های 65dB رایج در این کلاس است.

OCPP 1.6/2.0 داده‌های جلسه، تشخیص از راه دور و به‌روزرسانی‌های میان‌افزار را حمل می‌کند، در حالی که نمایشگر فید محتوای خود را اجرا می‌کند. هر دو سیستم به یک رکورد ایستگاه در باطن شما گزارش می دهند.

120kW Commercial DC EV Charger with Digital Display for Public Stations

آزمایشی که ادعای 60 دسی بل و علائم ایمنی الکتریکی را تأیید می کند

فشار صدا در فاصله 1 متری کابینت تحت بار کامل اندازه گیری می شود و در گزارش تست واحد ثبت می شود، بنابراین رقم 60 دسی بل قابل تایید است، نه حدس بروشور.

تایید نوع CE و TUV کل واحد را پوشش می دهد. گزارش های الکتریکی UL و CB برای فایل های صادراتی موجود است.

تست اسپری نمک 96 ساعته روی محفظه و مهر و موم قاب نمایشگر.

عایق بندی و تست های ولتاژ در مرحله ورودی AC480V در باند کامل 45-65 هرتز.

سوزاندن 48 ساعته با بار کامل، نویز، دما و خوانش های الکتریکی را در برابر شماره سریال ثبت می کند.

درجه بندی ماژول ها -30 درجه سانتی گراد تا +55 درجه سانتی گراد است. واحد کامل برای -25 درجه سانتیگراد تا +50 درجه سانتیگراد مشخص شده است.

از سیم پیچ تا جعبه: ساخت کابینت آماده 480 ولت

مرحله 1. کویل های فولادی با لیزر برش داده می شوند و روی خطوط FANUC با ربات جوش داده می شوند.

مرحله 2. ترمزهای فشاری TRUMPF پانل ها را تشکیل می دهند. پوشش پودر و درمان به دنبال دارد.

مرحله 3. مرحله ورودی 480 ولت - کنتاکتورها و برقگیرها - روی خط AC با کنترل گشتاور سیم کشی می شود.

مرحله 4. ماژول های یکسو کننده و مجموعه فرعی نمایشگر روی خط DC نصب می شوند.

مرحله 5. مجموعه خنک کننده، فن ها، کانال ها و سنسورهای دما نصب و آب بندی می شود.

مرحله 6. آزمایش بار کامل در 120 کیلو وات راندمان، ضریب توان و نویز را در هر واحد ثبت می کند.

مرحله 7. رایت 48 ساعته جلسات شارژ و پخش صفحه نمایش را با هم انجام می دهد.

مرحله 8. بازرسی نهایی و جعبه بندی. این کارخانه بیش از یک میلیون دستگاه را تا سال 2024 ارسال کرده است.

تطبیق واحد نمایشگر 120 کیلووات با ورودی سرویس شما

زمانی که سایت شما در آمریکای شمالی با سرویس تجاری 480 ولت یا در هر بازاری که 480 ولت سه فاز دارد، این واحد را مشخص کنید. 120 کیلووات یک کلاس متوسط عملی است: شارژ کامل اکثر خودروهای برقی مسافربری در 25 تا 45 دقیقه، بدون نیاز به فیدر کابینت‌های 160 کیلووات. همچنین یک جریان درآمد دوم را از طریق صفحه نمایش بدون ایجاد پیچیدگی در نصب برق به شما می دهد.

آن را برای سایتی که فقط خدمات 208 ولت یا 230/400 ولت دارد خریداری نکنید. این نوع ورودی در 480 ولت ثابت است و افزودن ترانسفورماتور تمام این موضوع را از بین می‌برد - اگر شبکه شما این است، نوع 380 ولت را از ما بخواهید.

و اگر سایت دارای اتاق‌خواب‌هایی مستقیماً بالای محوطه است، بودجه را به طور واقع بینانه در نظر بگیرید: حتی 60 دسی بل در داخل خانه در شب قابل شنیدن است. قبل از اینکه همسایه ها اولین شکایت را ثبت کنند، یک مانع صوتی یا برنامه ای برای استفاده از برق در شب برنامه ریزی کنید.

آنچه AMPPAL ارائه می دهد که توزیع کنندگان محلی انجام نمی دهند

قیمت گذاری مستقیم کارخانه از Yueqing، با گواهینامه های CE، TUV، UL و CB در بسته پیشنهادی.

تحویل 15-20 روز کاری پس از تایید ترسیم؛ MOQ از یک ظرف.

OEM/ODM: نام تجاری شما در کابینت و روی صفحه بوت نمایشگر.

ما خودمان بیش از 200 ایستگاه را اداره می کنیم، بنابراین بازخورد مهندسی از میدان به طراحی بازمی گردد.

گارانتی 2 ساله با پانل ها و ماژول های یدکی که در عرض 5 روز کاری ارسال می شوند.

بسته بندی و ارسال یک واحد 120 کیلوواتی برای یک سایت کار در ایالات متحده

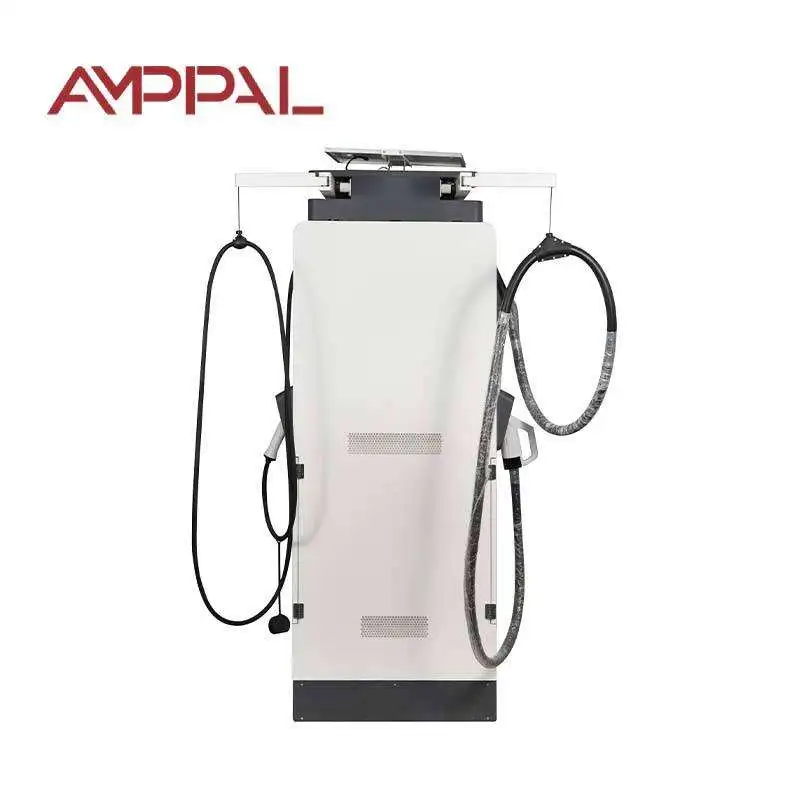

کابینت به صورت عمودی در جعبه‌ای با قاب فولادی با ابعاد بدنه 1800 × 750 × 690 میلی‌متر ارسال می‌شود. صفحه نمایش با فوم و تخته سه لا پوشیده شده است و مجموعه CCS1 در یک جعبه داخلی پر شده قرار دارد.

جعبه ها دارای جیب چنگال و چهار نقطه بالابر هستند. طرح جعبه همراه با نقل قول ارائه می شود تا حمل کننده بار شما بتواند کامیون را از بندری به سایت دیگر برنامه ریزی کند. دستگاه همیشه به صورت عمودی حرکت می کند، که میله های اتوبوس داخلی و مهر و موم نمایشگر را دست نخورده نگه می دارد.

شرایط FOB Ningbo یا CIF به یک بندر ایالات متحده یا کانادا است. فاکتور، لیست بسته بندی، بارنامه، گواهی مبدأ و گزارش تست ظرف 3 روز کاری پس از بارگیری صادر می شود.

گارانتی، قطعات یدکی، و پشتیبانی پس از زمین های واحد

ضمانت استاندارد 2 ساله ماژول ها، کنترلر، نمایشگر و خنک کننده را پوشش می دهد.

ماژول ها و پانل های برق یدکی موجود در انبار؛ تبادل کشتی در عرض 5 روز کاری.

تشخیص OCPP از راه دور برای خطاها، سیستم عامل و رفتار فن.

راه اندازی پشتیبانی از طریق تماس تصویری برای اولین نصب کنندگان.

چک لیست تعمیر و نگهداری فصلی که فیلترها، فن ها و بررسی گشتاور را پوشش می دهد.

نکات نصب برای سایت های 480 ولت و محله های با کاربری مختلط

اشتباه: تغذیه دستگاه از پنل 208 ولت و انتظار برق کامل. سمت راست: AC480V±10% سه فاز را در ورودی سرویس ارائه دهید.

اشتباه: با فرض اینکه واحد فقط 50 هرتز باشد. درست: 45-65 هرتز را می پذیرد، اما قبل از روشن کردن، فرکانس محلی روی پلاک را تأیید کنید.

اشتباه: قرار دادن کابینت در مقابل دیوار به طوری که فن ها رو به یک گوشه باشند. راست: فاصله نشان داده شده در دفترچه راهنمای نصب را حفظ کنید تا کنترل فن طبق طراحی کار کند.

اشتباه: مجبور کردن طرفداران به سرعت بالا بعد از یک روز گرم. راست: اجازه دهید کنترلر آنها را پایین بیاورد. سرعت اجباری فقط قدرت را هدر می دهد و نویز اضافه می کند.

اشتباه: نادیده گرفتن تعادل فاز در یک سرویس مشترک. درست: از یک برقکار بخواهید که بارگذاری در سه فاز را قبل از راه اندازی بررسی کند.

بازخورد از اپراتورهایی که به دسی بل اهمیت می دهند

یک پیمانکار در هوستون، تگزاس، ایالات متحده آمریکا دو واحد را در یک میدان خرده فروشی در اوایل سال 2025 نصب کرد. نگرانی اصلی مدیر املاک سر و صدای بلوک آپارتمانی همسایه بود. پس از سه ماه تنها شکایت ثبت شده روشنایی صفحه نمایش در ساعت 11 شب بود که برنامه شبانه آن در همان هفته برطرف شد. طرف شارژ از آن زمان به تماس سرویس نیازی نداشته است.

یک مالک مرکز خرید در تورنتو، کانادا، واحدها را از پنل 480 ولتی مرکز خرید تغذیه می کند و در هزینه ترانسفورماتور به طور کامل صرفه جویی می کند. برقکار بارگذاری فاز را هنگام راه اندازی تایید کرد. تنها مشکل آنها این است که الگوی صفحه نمایش مدتی طول کشید تا یاد بگیرد، در حالی که سمت شارژ به مدت هشت ماه تمیز بوده است.

یک توسعه‌دهنده در سیاتل، ایالات متحده، واحدی را در یک گاراژ با کاربری مختلط قرار داد که مستاجر خرده‌فروشی صفحه آگهی را می‌خواست. مستاجر گزارش می دهد که سقف 60dB در مطالعه سر و صدا حفظ شده است و اکنون واحدهایی را برای دو ملک دیگر برنامه ریزی می کند. شکایت کوچک این است که کابل CCS1 در سرمای زمستان سفت‌تر از آنچه انتظار می‌رود احساس می‌شود، که این موضوع مربوط به ژاکت کابل است، نه خطای شارژر.
