شارژر 11 کیلوواتی AC Wallbox EV برای شارژ مسکونی و محل کار

شارژر 11 کیلوواتی AC Wallbox EV AMPPAL RZ برای شارژ خانگی و محل کار با برق سه فاز 380VAC تنها با 16 آمپر در هر فاز کار می کند - راهی مناسب برای افزایش سرعت شارژ واقعی به ساختمان های قدیمی. OCPP 1.6J، صفحه نمایش 5 اینچی اختیاری، دارای گواهی IP54، CE و IEC. کارخانه مستقیم از چین، 2 سال گارانتی.

ارسال استعلام

توضیحات محصول

سه فاز 11 کیلووات: ارتقای بی‌صدا که متناسب با ساختمان‌های قدیمی است

شارژر 11 کیلوواتی AC Wallbox EV برای شارژ مسکونی و محل کار بزرگترین قدرتی است که معمولاً می توانید بدون دست زدن به ترانسفورماتور خیابان به یک ساختمان قدیمی اضافه کنید.

منبع تغذیه سه فاز 380 ولت با ولتاژ 16 آمپر در هر فاز، 11 کیلو وات را ارائه می دهد در حالی که جریان کمتری نسبت به یک واحد تک فاز 7 کیلووات می گیرد. این واقعیت خلاف واقع، کل داستان این ایستگاه RZ است.

برای یک بلوک آپارتمانی دهه 1970، یک کارگاه کوچک یا یک ساختمان مزرعه، افزودن ظرفیت سه فاز اغلب ساده تر از ارتقاء یک تغذیه تک فاز است - زیرا فازها از قبل وجود دارند و منتظر هستند.

این صفحه در مورد مسیر مقاوم سازی است: آنچه که RZ 11 کیلوواتی به آن نیاز دارد، آنچه که برقکار شما چک می کند و اینکه چه زمانی سه فاز واقعاً تک فاز می شود.

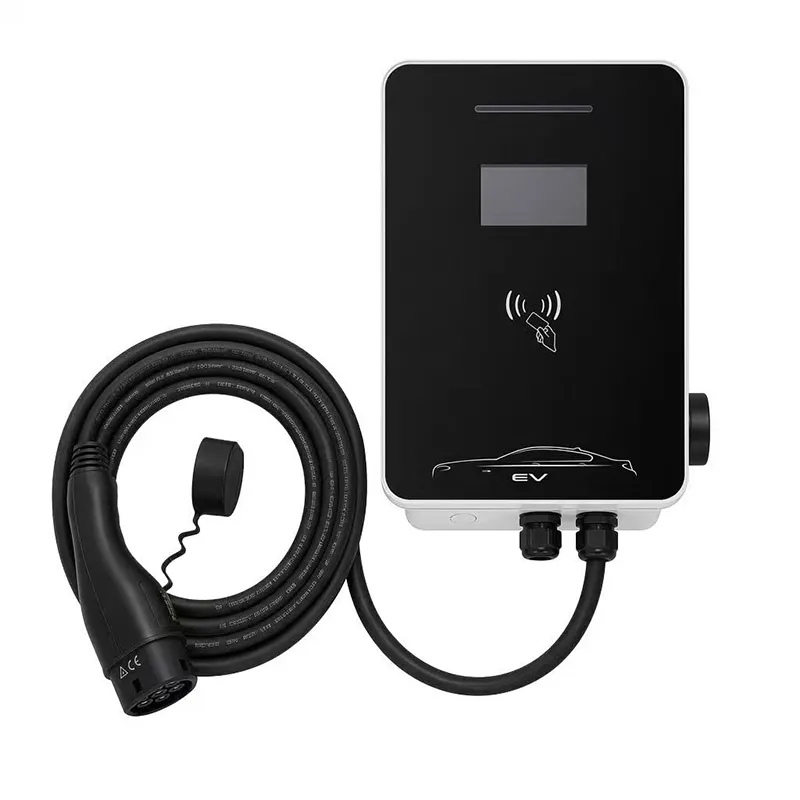

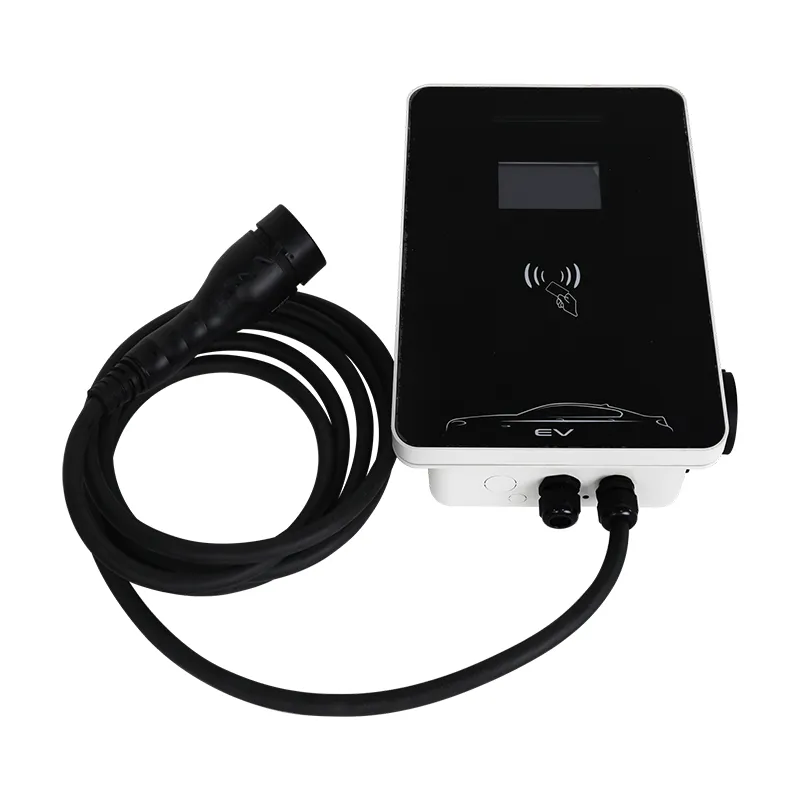

11kW AC Wallbox EV Charger for Residential & Workplace Charging

چرا 16 آمپر در هر فاز یک هدیه به شبکه است

در سه فاز 380 ولت، 11 کیلو وات برابر با 16 آمپر در هر فاز است. یک شارژر تک فاز 7 کیلووات جریان 32 آمپر را در یک فاز - دو برابر جریان یک سیم - می کشد.

جریان، نه قدرت، چیزی است که کابل ها را گرم می کند، به قطع کننده ها فشار می آورد و ولتاژ را کاهش می دهد. پخش 11 کیلو وات در سه فاز، بار سیم را کاهش می دهد، به همین دلیل است که بسیاری از شرکت های برق، شارژ سه فاز AC را تایید می کنند، جایی که آنها یک کشش تک فاز بزرگتر را رد می کنند.

در عمل این بدان معنی است که: یک مدار سه فاز 16A اغلب در ساختمان های قدیمی (فر، آبگرمکن، ماشین های کارگاهی) وجود دارد و اضافه کردن شارژر به آن ممکن است به چیزی بیش از موقعیت قطع کننده یدکی نیاز نداشته باشد.

همچنین فضای سر باقی می گذارد. اگر ساختمان بعداً شارژر خورشیدی یا شارژر دوم اضافه کند، برد سه فاز آن را بدون کشیدن مجدد کابل جذب می کند.

اصلاح یک تابلوی توزیع قدیمی شامل چه چیزی است

برقکار شما چک لیست کوتاهی را اجرا می کند: تأیید کنید که ساختمان واقعاً سه فاز است (چهار سیم در منبع ورودی - سه فاز به اضافه خنثی)، بار موجود در هر فاز را اندازه گیری کنید، و یک موقعیت DIN یدکی برای یک قطع کننده 16A یا 20A با RCD پیدا کنید.

در بیشتر بازسازی‌ها، شارژر نیازی به کابل جدیدی به خیابان ندارد - فقط یک 5x2.5 میلی‌متر مربع از تخته تا ایستگاه، که برای دیوار گاراژ یک کشش کوتاه و ارزان است.

اگر ساختمان فقط تک فاز است، پاسخ صادقانه این است که RZ 11 کیلووات محصول اشتباهی است. یک ایستگاه تکفاز 7 کیلووات ایستگاه مناسبی است، مگر اینکه بخواهید هزینه ارتقای کنتور سه فاز را بپردازید - هزینه ای که در کشور به شدت متفاوت است.

ما هر ایستگاه را با یک برچسب پیکربندی برای برقکار (رده بندی شکن، مقادیر گشتاور، نوع RCD) ارسال می کنیم تا کار بازرسی ساده باشد.

مشخصات فنی

پارامتر	مشخصات
مدل	AF-AC-11-B-A-O-RZ-P
قدرت امتیازی	11 کیلو وات
ولتاژ ورودی	380VAC
جریان رتبه بندی شده	16A
صفحه نمایش	صفحه نمایش 5 اینچی اختیاری
پروتکل شبکه	OCPP 1.6J
ابعاد	400 × 280 × 120 میلی متر
درجه حفاظت	IP54
دمای عملیاتی	20- تا 50+ درجه سانتی گراد
گواهینامه	CE، استاندارد IEC
گارانتی	2 سال

تک فاز در مقابل سه فاز: ریاضی چند بای

دو ساختمان را با هم مقایسه کنید که هر کدام دو محل شارژ می خواهند.

ساختمان A از دو ایستگاه تک فاز 7 کیلووات استفاده می کند: مجموع 64 آمپر در یک فاز (یا تقسیم دستی)، دو قطع کننده 32 آمپر، و خطر عدم تعادل فاز در یک ترانسفورماتور کوچک.

ساختمان B از دو ایستگاه 11 کیلوواتی سه فاز استفاده می کند: 32 آمپر در مجموع فاز، که بر اساس طراحی متعادل شده است، و هر جایگاه یک خودروی با توان 11 کیلووات را تقریبا 60 درصد سریعتر از یک پایگاه 7 کیلوواتی شارژ می کند.

نقطه عطف ساده است: اگر دو یا چند جایگاه را برنامه ریزی کنید - یا یک خلیج که باید به یک ماشین 11 کیلوواتی خدمت کند - سه فاز بر ظرفیت و تعادل خواهد بود. منبع تغذیه تک فاز: تک فاز بمانید.

برای شرایط سرعت، 11 کیلووات یک باتری 60 کیلووات ساعتی را از 20٪ تا 80٪ در حدود 3.5 ساعت شارژ می کند - به اندازه کافی سریع برای گردش روزانه در یک کارگاه یا انبار.

سایت هایی که 11 کیلووات سه فاز پاسخ مناسبی است

1) بلوک های آپارتمانی و گاراژهای HOA با تخته های سه فاز - یک ایستگاه به ترتیب به بسیاری از ساکنان خدمات می دهد. 2) کارگاه ها و دپوهای کوچک با 3-5 خودروی برقی - ون و وسایل نقلیه تحویلی بین مسیرها شارژ می شوند. 3) مزارع و املاک روستایی با لوازم کشاورزی 380 ولت. 4) هتل ها و B&B با آشپزخانه های سه فاز - همان برد شارژر را یک شبه تغذیه می کند. 5) هر سایت برنامه ریزی خورشیدی - شارژ سه فاز به طور طبیعی با اینورترهای سه فاز جفت می شود.

موضوع مشترک: سه فاز در حال حاضر وجود دارد. در این حالت، هزینه نصب 11 کیلووات به سختی بیشتر از 7 کیلووات تک فاز است و سرعت شارژ خودروهای سازگار را دو برابر می کند.

فرآیند انطباق و تأیید

انطباق بر اساس تست حالت 3 IEC 61851-1:2017 است که علامت CE در برابر آن صادر شده است.

حفاظت از ورود IP54 با آزمایش تأیید شده است. عملکرد از -20C تا +50C.

100٪ آزمایش تولید: تداوم زمین، عایق 500 ولت DC، مقاومت دی الکتریک 1.5 کیلو ولت.

واحدهای نمونه از هر مرحله طراحی به مدت 96 ساعت نمک پاشیده می شوند و کنتاکتور نیم میلیون بار قبل از امضای طرح چرخه می شود.

انطباق OCPP 1.6J قبل از ارسال در برابر چندین پشتوانه اصلی بررسی شد.

گواهینامه های کارخانه CE، TUV، CB و UL که توسط نهادهای آگاه خارجی ممیزی شده است.

ساخت ایستگاه RZ: جریان کارخانه 8 مرحله ای

1) تخته های SMT با بازرسی نوری خودکار و پوشش منسجم. 2) بخش برق - مجموعه کنتاکتور سه فاز، رابط کنتور، کنترلر OCPP - سیمی و گشتاور چک شده. 3) مونتاژ مسکن، جیب صفحه نمایش نصب شده در صورت سفارش. 4) کابل 5 متری نوع 2 از طریق گلندهای کنترل شده با گشتاور. 5) تست عملکردی زنده شامل بار سه فاز واقعی و دست دادن OCPP. 6) تست ایمنی بالا گلدان. 7) علامت گذاری سریال و پیکربندی سیستم عامل. 8) جعبه با کیت نصب و برچسب پیکربندی برقکار؛ نمونه سوزاندن 24 ساعته در هر دسته.

کارخانه Yueqing (ژجیانگ) خطوط AC و DC را به طور جداگانه اجرا می کند. ورق فلزی از سلول های روباتی ساخته شده با شرکای FANUC (شانگهای) و TRUMPF (آلمان) می آید. ظرفیت سالانه بیش از یک میلیون واحد است.

برای سفارش‌های مقاوم‌سازی، می‌توانیم قبل از ارسال، سفت‌افزار را برای کد شبکه کشورتان تنظیم کنیم - به مخاطب فروش خود بگویید که واحد کجا می‌رود.

قبل از سفارش: برد، متر و کابل خود را بررسی کنید

سه بررسی تعیین می کند که آیا RZ 11 کیلووات نصب یک روزه است یا یک پروژه: 1) آیا کنتور یا برد سه فاز دارد؟ 2) آیا موقعیت شکن یدکی با فضایی برای RCD نوع A یا B، 30 میلی آمپر وجود دارد؟ 3) آیا دویدن از تخته تا محل پارک کمتر از 30 متر در 2.5 میلی متر مربع است (دوهای طولانی تر به 4 میلی متر مربع نیاز دارند)؟

اگر هر سه بله هستند، شما به دنبال ساده ترین نصب AC با توان بالا هستید. اگر اولی خیر است، توقف کنید - یک واحد تک فاز بخرید.

سمت ماشین را فراموش نکنید. ایستگاه 11 کیلووات آماده است، اما خودروی شما باید برق متناوب سه فاز 11 کیلووات را بپذیرد. بسیاری انجام می دهند؛ خودروهای تنها 7 کیلووات به سادگی با 7 کیلووات در یک فاز شارژ می شوند - ایستگاه به طور خودکار این کار را انجام می دهد.

پیشنهاد می کنیم عکسی از تابلو را برای ما ایمیل کنید. مهندسان ما در عرض یک روز کاری با یک بله / خیر و یک توصیه شکن پاسخ می دهند.

چرا AMPPAL برای مقاوم سازی و سایت های چند واحدی؟

فناوری انرژی جدید ژجیانگ آنفو از سال 2014 تجهیزات شارژ و ولتاژ پایین تولید کرده است، با 260 کارمند در محل در یوئکینگ.

تولید 15-20 روز کاری از زمان تایید سفارش اجرا می شود. ابتدا به یک واحد برای تست در مقابل تابلوی توزیع خود نیاز دارید؟ نمونه ها در 3-5 روز پرواز می کنند.

از 100 واحد، ما آرم، کابل، صفحه نمایش و رنگ بدنه را سفارشی می کنیم و سیستم عامل را برای پیکربندی عرضه کشور شما از پیش تنظیم می کنیم.

مدارک تایید شبکه: اعلامیه CE، گزارش تست IEC، دفترچه راهنما، گواهی بازرسی کارخانه.

تجهیزات ما در بیش از 40 بازار کار می کنند و این گروه دارای 200 ایستگاه دیگر در حال فعالیت است.

آزمایشی MOQ 1 واحد. ردیف های حجمی از 20 واحد.

بسته بندی ایستگاه سه فاز برای صادرات

RZ 11 کیلوواتی در یک کارتن 460 × 340 × 200 میلی متر، ناخالص حدود 8.5 کیلوگرم حمل می شود - وزن اضافی مجموعه کنتاکتور سه فاز است. لباس های حمل و نقل هوایی 1-10 واحد؛ یک پالت 24 حرکتی توسط خدمات پالت پیک در 5-7 روز به اروپا.

انتظار می رود تقریباً 480 واحد در یک ظرف 20 فوتی، 20 کارتن در هر پالت بسته بندی شده و بسته بندی شود.

شرایط تجارت FOB Ningbo یا Shanghai با EXW و CIF موجود است. اسناد شامل فاکتور تجاری، لیست بسته بندی، اظهارنامه CE و گواهی مبدا می شود. پرداخت توسط L/C یا D/P.

شرایط گارانتی و پشتیبانی فنی

ضمانت 2 ساله در مورد عیوب ساخت؛ سایت های تجاری دارای اولویت رسیدگی هستند.

قطعات یدکی (کنترل کننده OCPP، مجموعه کنتاکتور، صفحه نمایش، کابل) ظرف 7 روز کاری ارسال می شود.

پشتیبانی رایگان از راه دور: مهندسان ما با عکس یا ویدیو، برقکار شما را از طریق بهسازی‌سازی راهنمایی می‌کنند و ظرف یک روز کاری به شما پاسخ می‌دهند.

به‌روزرسانی‌های میان‌افزار و کمک‌های پیکربندی در طول گارانتی گنجانده شده است.

برای پروژه‌های مقاوم‌سازی که نیاز به برقکار ماهر در محل دارند، ما از طریق شرکای خدماتی در آلمان، فرانسه و امارات کار می‌کنیم.

بایدها و نبایدها را اصلاح کنید

اشتباه: با فرض سه فاز بودن ساختمان چون سه فیوز دارد. راست: در کنتور با آزمایش فاز بررسی کنید یا از شرکت برق بپرسید - سه فیوز می‌توانند یک تقسیم تک فاز باشند.

اشتباه: متعادل کردن مراحل با آزمون و خطا. درست: از برقکار بخواهید بار هر فاز را اندازه گیری کند و شارژر را به مجموعه ای که کمترین بار را دارد اختصاص دهد.

اشتباه: استفاده از بریکر 20 آمپر با سیم کشی 1.5 میلی متر مربع. سمت راست: سطح مقطع کابل را با طول اجرا کنید - 2.5 میلی متر مربع زیر 30 متر، 4 میلی متر مربع فراتر.

اشتباه: کابل منبع تغذیه را از طریق یک درگاه یا مسیر ورودی عبور دهید. سمت راست: مجرا را در امتداد دیوار تا واحد اجرا کنید.

اشتباه: نادیده گرفتن نوع RCD. سمت راست: متناسب با نوع A یا B، 30 میلی آمپر، برای برچسب پیکربندی - سنجش نشت DC ایستگاه آن را فرض می کند.

گزارش های میدانی از سایت های سه فاز

یک آپارتمان HOA در صوفیه، بلغارستان یک RZ 11 کیلوواتی را به برد سه فاز بلوک دهه 1970 اضافه کرد. بیست و یک خانوار ایستگاه را از طریق برنامه RFID OCPP به اشتراک می گذارند. هیئت مدیره به یک موقعیت شکن یدکی نیاز داشت و نه چیز دیگری. یادداشت خزانه‌دار: اولین برق‌کار تعویض پنل کامل را نقل کرد و نفر دوم شکاف یدکی DIN را پیدا کرد - تفاوت در دانش بود، نه سخت‌افزار.

یک مدیر انبار پیک در کراکوف، لهستان، سه واحد را برای 12 ون تحویل دارد. چرخش روزانه نکته مهم است: ون ها شارژ 3.5 ساعته را بین مسیرها می چرخانند و 11 کیلووات آن را مناسب می کند. شکایت او: کابل ثابت 5 متر است، و یک ردیف پارکینگ به کابل افزایشی نیاز داشت که او باید از محلی تهیه می کرد زیرا ما آنها را ارسال نمی کنیم.

یک تعاونی مزرعه ای در نیدرزاکسن، آلمان، دو ایستگاه را از منبع تغذیه 380 ولت کشاورزی مشترک با خشک کن های غلات نیرو می دهد. فازها کار می کنند زیرا اوج خشک شدن در پاییز و اوج شارژ در زمستان - آنها هرگز با هم منطبق نیستند. مشکل کوچک آنها: سیستم عامل زمستانی به یک به روز رسانی از راه دور نیاز داشت که برنامه ریزی آن یک روز طول کشید، زیرا Wi-Fi شرکت تعاونی در یک ساختمان جداگانه قرار دارد.
