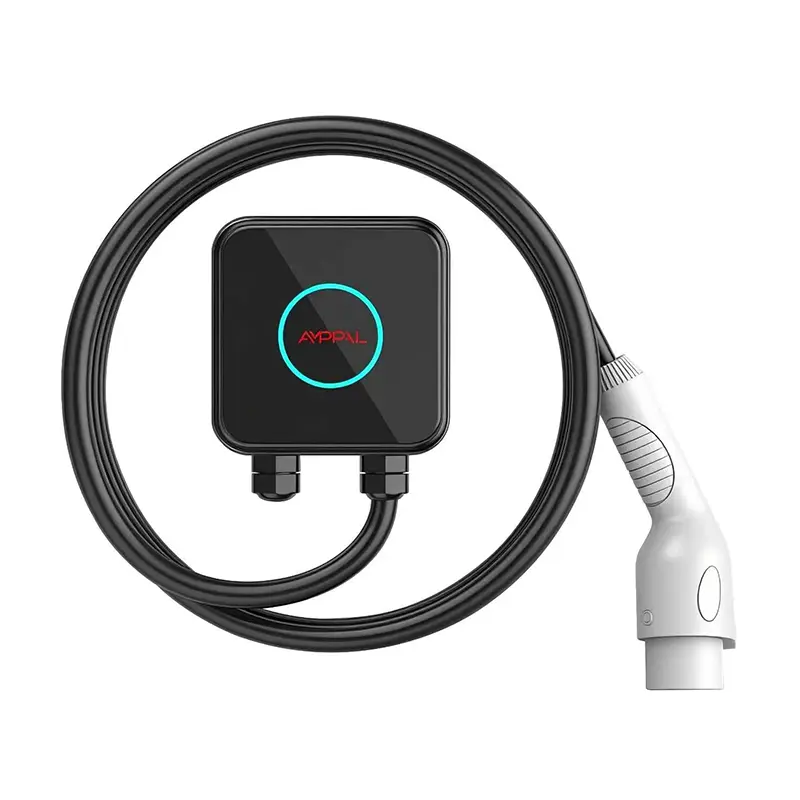

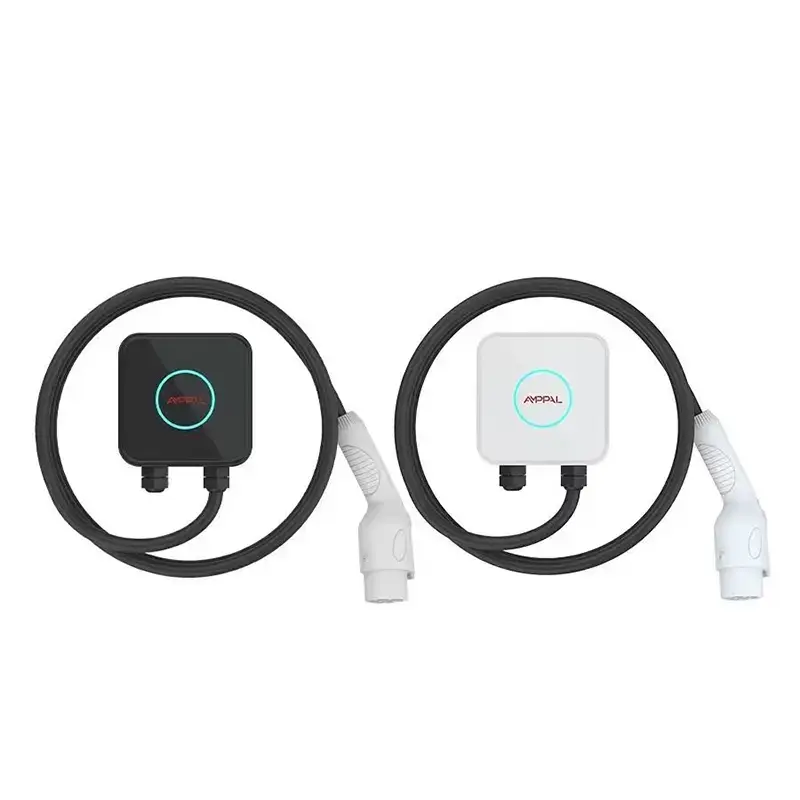

شارژر 3.5 کیلوواتی فشرده Wallbox AC EV برای شارژ خانه و محل کار

شارژر 3.5 کیلوواتی فشرده Wallbox AC EV برای شارژ خانه و محل کار تنها 150x150x65 میلی متر است - کوچکتر از یک کتاب. ساخته شده برای پارکینگ های باریک، آپارتمان های قدیمی و راه پله های زیرزمین که در آن شارژر با اندازه کامل جا نمی شود. بدنه ترموپلاستیک IP54، دارای گواهینامه CE و IEC 61851-1:2017. مستقیم کارخانه چین با 2 سال گارانتی.

ارسال استعلام

توضیحات محصول

این شارژر چیست (و برای چه کسی است)

یک جعبه 150 در 150 در 65 میلی متر تقریباً به اندازه یک رمان با جلد سخت ضخیم یا یک روتر خانگی است. این کل بدنه AMPPAL 3.5kW Compact است - هر جزء، رله ایمنی و برد کنترل داخل آن.

اکثر جعبه های دیواری موجود در بازار سه تا پنج برابر این حجم هستند. در یک زیرزمین تنگ، کنار آبگرمکن، یا روی دیواری به عرض نیم متر، این تفاوت تعیین می‌کند که آیا اصلاً می‌توانید شارژر نصب کنید.

ما این واحد را برای فضاهایی ساخته‌ایم که دیگران نادیده می‌گیرند: محوطه‌های باریک پارکینگ کاندو، ساختمان‌های آپارتمانی قدیمی بدون اتاق برق، فرود راه پله‌ها، حتی یک دیوار حیاط مشترک. اگر دیوار شما 150 میلی متر عرض آزاد دارد، جای این شارژر دارد.

چرا فشردگی شدید نصب شما را تغییر می دهد؟

اندازه کوچک یک ترفند یک ظاهر طراحی نیست. ریاضیات فیزیکی نصب شارژر EV را به چهار روش تغییر می دهد.

اول، ارتفاع نصب. یک واحد با عمق 65 میلی‌متر کمتر از دیوار بیرون می‌زند، بنابراین می‌تواند در یک گذرگاه بدون مسدود کردن رفت و آمد پیاده بنشیند - در کنار یک راه پله زیرزمین، جایی که یک جعبه به عمق 120 میلی‌متر به داخل راهرو می‌چسبد.

دوم، در داخل محفظه های موجود قرار می گیرد. پیمانکاران در ایتالیا و لهستان، Compact را در یک کابینت توزیع فلزی از قبل موجود نصب کرده‌اند و از آن در برابر آب و هوا و خرابکاری بدون سنگ‌تراشی جدید محافظت می‌کنند.

سوم، مسیریابی کابل. کابل نزدیک به دیوار وارد و خارج می شود، بنابراین مجرای سطحی تمیز به نظر می رسد و تنها به دو شاخه دیواری نیاز دارد.

چهارم، وزن. با وزن تقریبی 1 کیلوگرم، دستگاه با چهار پیچ در گچ تخته یا آجر ثابت می شود. نیازی به شکار گل میخ یا سوراخ کردن بتن نیست.

داخل یک شارژر به این کوچکی چیست

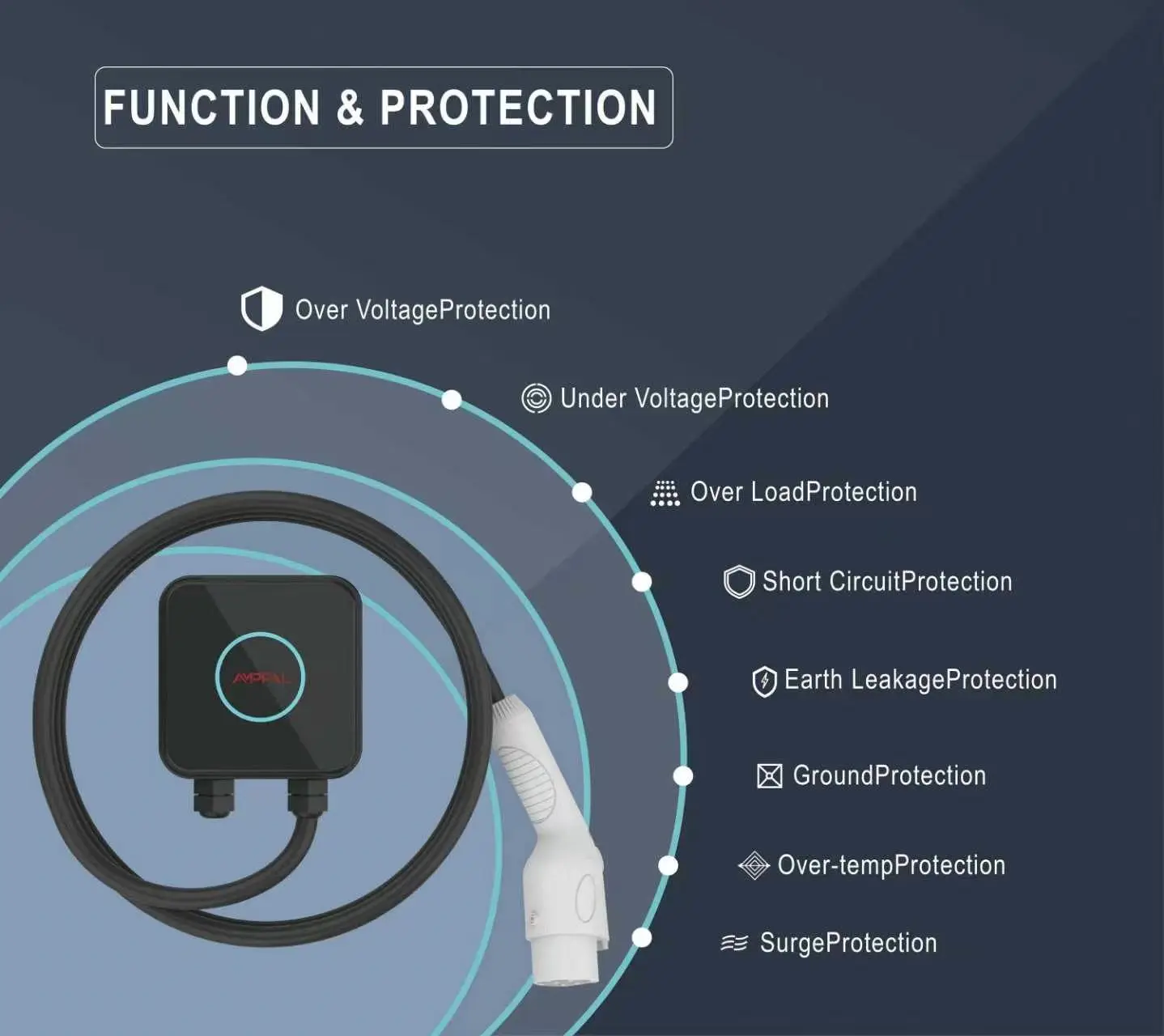

شارژر 3.5 کیلوواتی Compact Wallbox AC EV برای شارژ خانگی و اداری یک ایستگاه شارژ حالت 3 بر اساس IEC 61851-1:2017 است. AC را به DC تبدیل نمی کند - آن کار در ماشین باقی می ماند. کاری که انجام می دهد مدیریت دست دادن ایمن است: سیگنال خلبان، کنترل رله، بررسی تداوم زمین و توقف خودکار هنگام تکمیل شارژ یا ظاهر شدن خطا.

بدون ترانسفورماتور و بدون مرحله برق DC، محفظه به طور چشمگیری منقبض می شود. بار حرارتی 3.5 کیلووات متوسط است: محفظه یک پوسته ترموپلاستیک با درجه UL94 V-0 (بازدارنده شعله) است و گرما بدون فن از سطح کیس پخش می شود.

IP54 به این معنی است که دستگاه در برابر پاشش گرد و غبار و آب از هر جهت مقاومت می کند - نه غوطه ور شدن، بلکه در برابر باران، تراکم و تمیز کردن شلنگ به راحتی عبور می کند. برد کنترل به صورت استاندارد با روکش منسجم و غیرعادی در این قیمت است، بنابراین از گاراژهای مرطوب ساحلی دوام می آورد.

مشخصات فنی

پارامتر	مشخصات
مدل	AF-AC-3.5-B-A-O-1-SA
قدرت امتیازی	3.5 کیلو وات
ولتاژ ورودی	220VAC ±20%
جریان رتبه بندی شده	16A
فرکانس	50/60 هرتز
ابعاد	150 × 150 × 65 میلی متر
مصالح مسکن	ترموپلاستیک، UL94 V-0
درجه حفاظت	IP54
دمای عملیاتی	20- تا 50+ درجه سانتی گراد
گواهینامه	CE، IEC 61851-1:2017
گارانتی	استاندارد 2 ساله

این شارژر 150 میلی متری به کجا تعلق دارد (و کجا نیست)

موارد استفاده واقع بینانه خاص هستند، و ما آنها را به وضوح فهرست می کنیم.

1) خلیج های خصوصی باریک در زیرزمین آپارتمان ها، به ویژه در ساختمان های قدیمی اروپا و آسیای جنوب شرقی که یک راهرو 2.2 متری هیچ دیواری باقی نمی گذارد.

2) خانه های دوم و کلبه های تعطیلات در یک منبع تغذیه تک فاز 16A.

3) پارکینگ‌های اجاره‌ای که صاحبخانه می‌خواهد حداقل ردپایی داشته باشد و یک واحد قابل جابجایی داشته باشد.

4) دیوارهای گاراژ مشترک با دیگهای بخار، نرم کننده آب یا کابینت ابزار.

5) انبارهای ناوگان را قبل از متعهد شدن به تجهیزات با اندازه کامل نصب پایلوت ارزان انجام می دهند.

جایی که به آن تعلق ندارد: یک خودروی سه فاز 22 کیلوواتی، یک سایت با تنها برق 3 فاز موجود (این واحد فقط تک فاز 220 VAC است)، یا مسیری که در آن شارژ سریعتر در روز یک نیاز واقعی است.

چگونه فشرده گرما، گرد و غبار و آب را کنترل می کند

سه انتخاب مهندسی باعث می شود اندازه کوچک کار در فضای باز - مجاورت باشد.

گرما: در 3.5 کیلو وات تلفات کلی زیر 40 وات در بار کامل باقی می ماند. کیس به عنوان یک هیت سینک دو برابر می شود - سطوح داخلی آجدار گرما را به سطح بیرونی هدایت می کنند و آزمایش های بارگذاری دمای سطح را زیر 55 درجه سانتیگراد در 35 درجه سانتیگراد محیط نشان می دهد.

گرد و غبار و آب: درجه بندی IP54 از پوشش جلویی واشردار و غدد کابلی که غلاف کابل را محکم می کند، به دست می آید، نه گلدان اپوکسی. این باعث می‌شود که دستگاه قابل تعمیر باشد - یک تکنسین می‌تواند آن را باز کند، یک رله را عوض کند و آن را بدون ابزار کارخانه ببندد.

صدور گواهینامه و تضمین کیفیت

دارای علامت CE و تست شده بر اساس IEC 61851-1:2017، استاندارد حاکم برای تجهیزات شارژ AC Mode 3.

مواد مسکن دارای درجه اشتعال پذیری UL94 V-0 است - مورد شعله را حفظ نمی کند، که در زیرزمین های مشترک مورد توجه قرار می گیرد.

هر واحد 100٪ تست ایمنی الکتریکی را پشت سر می گذارد: تداوم زمین، مقاومت عایق در 500 ولت DC، و مقاومت دی الکتریک در 1.5 کیلو ولت.

واحدهای نمونه در آزمایشگاه ما تحت یک آزمایش پاشش نمک 96 ساعته و یک تست استقامت رله 500000 سیکلی قرار می گیرند.

بازرسی ورودی کنتاکتورها، MCU و سنسورهای جریان را در برابر گواهی های دسته ای بررسی می کند. نرخ رد توسط قرعه ثبت شده است.

این کارخانه دارای گواهینامه های CE، TUV، CB و UL برای خانواده AMPPAL است که توسط نهادهای آگاه خارجی ممیزی شده است.

شارژر چگونه ساخته می شود (8 مرحله)

تولید در کارخانه Yueqing ما (ژجیانگ، "پایتخت لوازم الکتریکی") بر اساس یک توالی ثابت انجام می شود:

1) مونتاژ PCB SMT با بازرسی خمیر لحیم کاری خودکار.

2) پوشش منسجم اعمال و پخت.

3) رله، سنسور و برد MCU در نیمه محفظه عقب نصب شده است.

4) کابل کشی و کابل 5 متری نصب شده، با گشتاور کنترل می شود.

5) تست عملکرد خودکار در 230 ولت با بار خودرو شبیه سازی شده.

6) تست ایمنی 100% بالا و تداوم زمین.

7) بازرسی بصری و شماره سریال علامت گذاری لیزری.

8) بسته بندی شده با کیت نصب و کارت شروع سریع، پس از بررسی نمونه سوختگی 24 ساعته پالت شده است.

خطوط با کمک ربات با شرکای FANUC (شانگهای) و TRUMPF (آلمان) ورق فلز را برای ایستگاه های بزرگتر ما حمل می کنند. Compact روی یک خط AC اختصاصی اجرا می شود. ظرفیت کارخانه سالانه بیش از یک میلیون واحد است.

راهنمای اندازه: آیا 3.5 کیلو وات برای شما کافی است؟

اجازه دهید مستقیم صحبت کنیم: 3.5 کیلو وات با استانداردهای مدرن شارژ آهسته است. برای خودروهایی که در طول شب پارک می‌کنند - مسافران، خودروهای هیبریدی پلاگین و خودروهای برقی شهری با باتری‌های 20 تا 40 کیلووات ساعتی مناسب است.

اگر رانندگی روزانه شما بیش از 150 کیلومتر بدون شارژ جایگزین است، آن را نخرید. در این مورد، یک ایستگاه فشرده 7 کیلووات یا یک ایستگاه 11 کیلووات/22 کیلووات توصیه صادقانه است.

همچنین اگر خانه شما سیم کشی 3 فاز دارد و ماشین شما 11 کیلو وات انرژی می پذیرد از آن صرف نظر کنید - جعبه دیواری به گلوگاه تبدیل می شود.

چیزی که این دستگاه را به تماس مناسب تبدیل می کند: فضای فیزیکی تنگ، یک مدار تک فاز 16 آمپری که آن را ارتقا نمی دهید، یا یک ویژگی ثانویه که به یک شارژر ارزان قیمت و محجوب نیاز دارد.

چرا AMPPAL را نسبت به شارژرهای فشرده عمومی انتخاب کنید؟

کارخانه مستقیماً از شرکت فناوری انرژی جدید ژجیانگ آنفو (تاسیس سال 2014، شرکت تخصصی در سطح ملی) - شما با سازنده معامله می کنید، نه یک شرکت تجاری.

زمان استاندارد 15-20 روز کاری؛ نمونه ها در 3-5 روز کاری از طریق هوا ارسال می شوند.

خوش آمدید OEM و ODM: آرم، طول کابل، نوع دوشاخه (نوع 1/نوع 2/GB/T) و رنگ از 100 واحد.

بسته مستندات: اعلامیه CE، گزارش تست IEC 61851-1، دفترچه راهنما، گواهی بازرسی کارخانه برای گمرک.

سابقه صادرات به بیش از 40 کشور از جمله امارات متحده عربی، عربستان سعودی، روسیه، آلمان، فرانسه، مالزی، تایلند، ویتنام، مکزیک و برزیل؛ NEOM و Sime Darby شرکای مرجع هستند.

MOQ از 1 واحد برای آزمایش؛ ردیف های حجمی از 50 و 500 واحد.

بسته بندی و حمل و نقل

هر دستگاه در یک کارتن 210 × 210 × 120 میلی متری با وزن حدود 1.6 کیلوگرم به همراه شارژر، کابل 5 متری، کیت نصب و دفترچه راهنما ارسال می شود. جعبه مناسب برای پیک است، بنابراین حمل و نقل هوایی ارزان می ماند: 40 واحد در یک محفظه بسته 0.1 متر مکعبی قرار می گیرند.

برای حمل و نقل دریایی، 1200 واحد در یک کانتینر 20 فوتی روی 24 پالت بسته بندی شده کوچک، هر کارتن 50 بارگیری می شود.

شرایط تجارت: FOB Ningbo یا شانگهای، EXW یا CIF در صورت درخواست. اسناد شامل فاکتورهای تجاری، لیست بسته بندی، اظهارنامه CE و گواهی مبدا می شود. ما L/C و D/P را به طور معمول مدیریت می کنیم.

پشتیبانی پس از فروش و گارانتی

ضمانت استاندارد 2 ساله در مورد عیوب ساخت؛ کار و حمل و نقل برگشت توافق شده در هر مورد.

قطعات یدکی (رله، برد کنترل، کابل) در عرض 7 روز کاری ارسال می شود. اولویت هوا برای اروپا و خاورمیانه

تشخیص رایگان از راه دور: یک عکس یا فیلم از LED خطا ارسال کنید و مهندسان ما ظرف یک روز کاری پاسخ دهند.

نگهداری کاربر سبک است: غلاف کابل را از نظر بریدگی بررسی کنید، پیچ های دیوار را محکم کنید، گرد و غبار را دو بار در سال خارج کنید.

گارانتی تمدید شده و قراردادهای خدمات در محل برای نمایندگی ها در آلمان، فرانسه و امارات وجود دارد.

نکات نصب و استفاده

اشتباه: نصب هموار روی دیوار چوبی با دریچه های عقب پوشیده شده است. راست: یک شکاف هوای 30 میلی متری بگذارید و دریچه ها را تمیز نگه دارید - IP54 در برابر آب محافظت می کند، نه جریان هوا مسدود شده.

اشتباه: شارژر را از طریق آداپتور به پریز خانگی وصل کنید. راست: آن را به یک قطع کننده 16 آمپری اختصاصی (نوع A یا B RCD، 30 میلی آمپر) وصل کنید تا بررسی تداوم زمین طبق طراحی کار کند.

اشتباه: سیم پیچ 5 متری را در حین شارژ محکم روی قلاب پیچید. راست: قبل از جلسه به طور کامل باز شود. یک کابل سیم پیچ تحت بار گرم می شود و می تواند قطع حرارتی را قطع کند.

اشتباه: نصب کاملاً در معرض باران افقی. سمت راست: نصب در زیر پوشش یا در یک پناهگاه پارکینگ. IP54 اسپری را تحمل می کند، نه ساعت ها باران رانندگی.

اشتباه: انداختن کانکتور روی زمینی که ماشین ها از روی آن می رانند. راست: تفنگ را در نگهدارنده نگه دارید تا پین ها تمیز و خشک بمانند.

آنچه مشتریان پس از نصب آن می گویند

یکی از مدیران املاک در ورشو پاییز گذشته شش واحد را در زیرزمین آپارتمانی در دهه 1970 نصب کرد. عرض 150 میلی متری به او اجازه می دهد شارژرها را بین فیوز و راه پله قرار دهد - هیچ ایستگاهی با اندازه کامل نمی تواند آن نقطه را اشغال کند. یادداشت او: کابل ثابت برای آخرین محل کوتاه بود، بنابراین دسته دوم کابل های 7 متری داشت.

یک فروشنده خودرو در پنانگ از Compact به عنوان یک شارژر نمایشی در نمایشگاه استفاده می کند. او می‌گوید: «مشتریان آن را در کنار یک جلد شومیز می‌بینند و بلافاصله اندازه آن را دریافت می‌کنند. شکایت کوچک: حلقه LED در یک نمایشگاه تاریک روشن است، و او آن را در شب با نوار چسب می‌بندد.

یک صاحب کمپر در بایرن، پلاگین هیبریدی خود را در سوله باغی در مدار 16A شارژ می کند. پس از یک فصل باران و یخبندان -8 درجه سانتیگراد، گسل صفر. او اعتراف می کند که ضمانت 2 ساله چیزی است که به او اعصاب امتحان کردن را داده است - چیزی که ما توصیه می کنیم بدون برقکار از آن جلوگیری کنیم، اگرچه کارساز بود.
