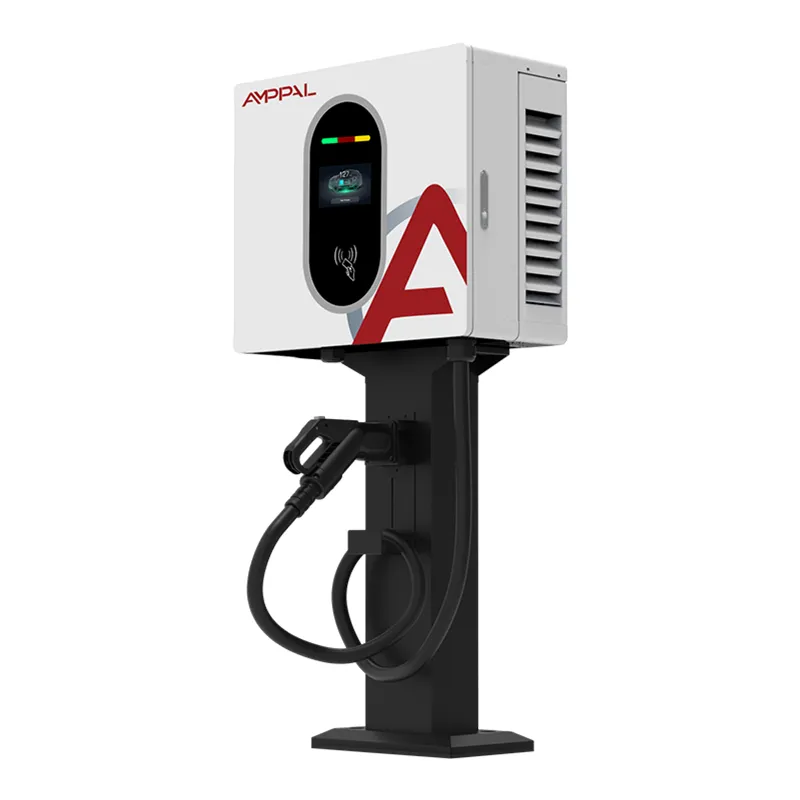

شارژر سریع 7 کیلوواتی DC EV دیواری برای خانه و محل کار

این جعبه دیواری 7 کیلوواتی DC در واقع چیست

اکثر شارژرهای 7 کیلوواتی که پیدا می کنید جعبه های دیواری AC هستند. این یکی نیست. AF-DC-7-B-A-O-4-H برق را در داخل شارژر تبدیل می کند و DC را مستقیماً به بسته باتری می فرستد و شارژر داخلی خودرو را به طور کامل دور می زند. این تفاوت واحد بیش از آن چیزی است که عدد کیلووات نشان می دهد.

چرا مهم است؟ بسیاری از وسایل نقلیه با یک شارژر 3.3 کیلوواتی حمل می شوند. آنها را به یک جعبه AC 7 کیلوواتی وصل کنید و آنها هنوز فقط 3.3 کیلووات انرژی مصرف می کنند - نیمی از ظرفیت شما بیکار است. همان خودرو را 7 کیلو وات DC تغذیه کنید و 7 کیلو وات کامل مصرف می کند، زیرا گلوگاه از بین رفته است. ون های تدارکات برقی، خودروهای برقی کم سرعت و مدل های قدیمی تر با شارژر ضعیف در داخل هواپیما بیشترین سود را دارند.

شارژر سریع DC EV 7 کیلوواتی دیواری برای خانه و محل کار از منبع تغذیه تک فاز معمولی AC220V استفاده می کند، بنابراین می توانید آن را در جایی نصب کنید که برق سه فاز به سادگی در دسترس نیست. وزن و عمق آن کم (عمق 92 میلی متر) نگه داشته می شود، بنابراین بدون غذا خوردن در محل پارک، روی دیوار قرار می گیرد.

جایی که یک شارژر DC 7 کیلوواتی بر جعبه برق متناوب 7 کیلوواتی می غلبه می کند

بدون گلوگاه شارژر داخلی: خروجی DC مستقیماً به بسته می رود، بنابراین وسایل نقلیه با شارژرهای داخلی 3.3 کیلووات همچنان 7 کیلووات کامل را دریافت می کنند.

سازگار با تک فاز: با AC220V±15% اجرا می شود. بدون برنامه سه فاز، بدون ارتقاء ترانسفورماتور، بدون انتظار در شرکت برق.

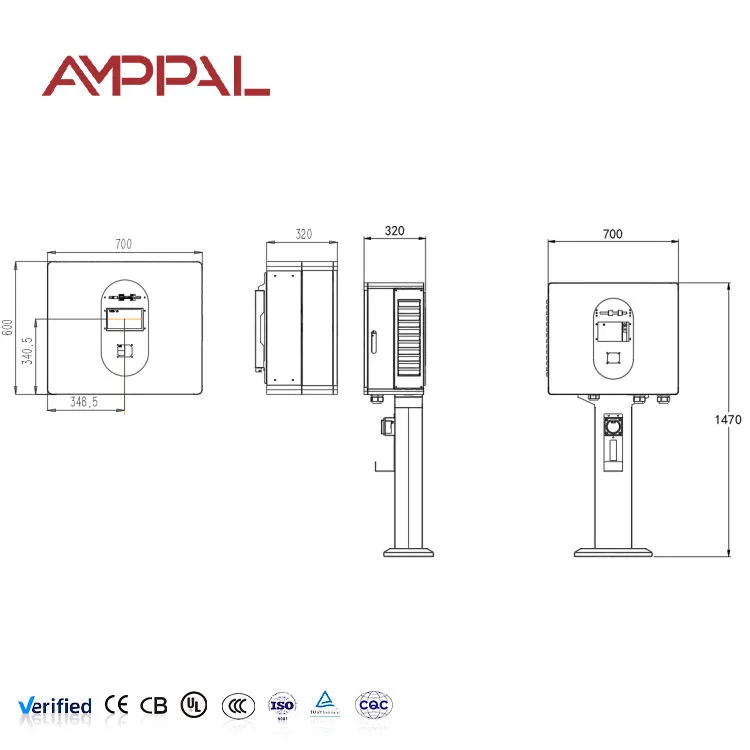

پروفیل باریک 92 میلی‌متری: در ابعاد 540 × 320 × 92 میلی‌متر نسبت به اکثر واحدهای DC نزدیک‌تر به دیوار می‌نشیند، که گاراژها و کوچه‌های باریک را قابل استفاده نگه می‌دارد.

پنجره عریض 200-750VDC: LSEV های ولتاژ پایین و سکوهای مسافری استاندارد 400 ولت را از یک واحد پوشش می دهد.

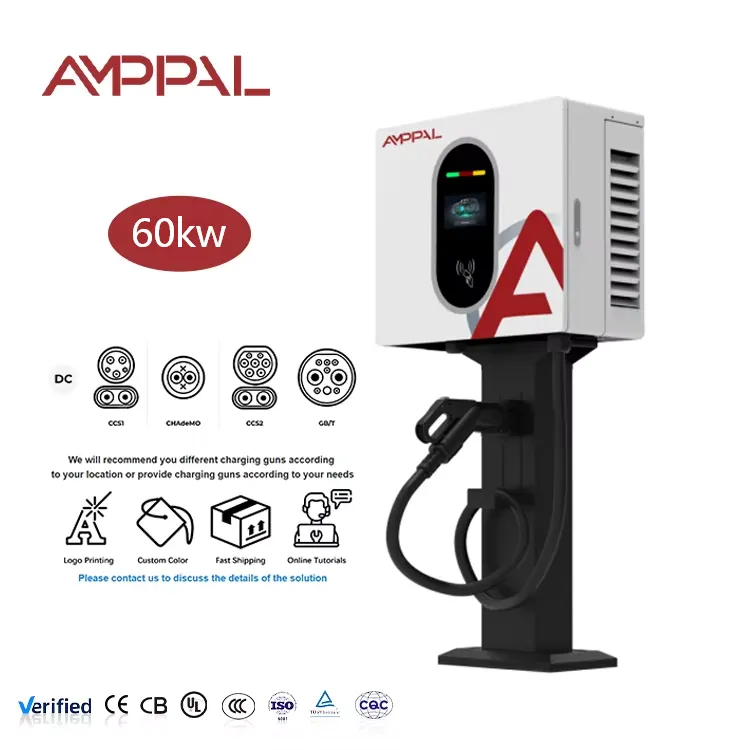

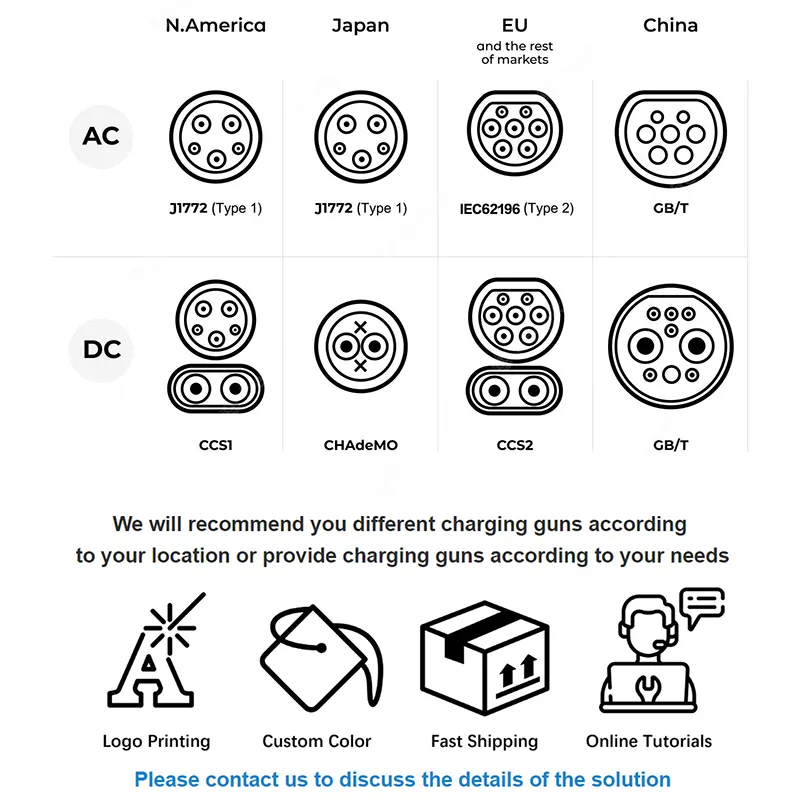

پوشش کامل کانکتور: CCS1، CCS2، CHAdeMO، GB/T و NACS. اسلحه را در زمان سفارش انتخاب کنید. داخلی ها ثابت می مانند

شبکه از روز اول: 4G به علاوه OCPP 1.6j به این معنی است که می‌توانید حتی در سایتی بدون خط اینترنت ثابت، از راه دور صورت‌حساب، نظارت و به‌روزرسانی کنید.

مشخصات فنی

چه کسی و چرا این واحد را خریداری می کند

صاحبان ویلا و خانه های شهری با شارژر ضعیف داخلی: سرعت DC را در خانه بدون ارتقاء اتصال به شبکه دریافت می کنید.

اپراتورهای تدارکات کوچک: ون های برقی که در طول شب در یک انبار پارک شده اند که فقط منبع تغذیه تک فاز است. دو یا سه واحد از این واحدها ناوگان کوچکی را پوشش می دهند.

مغازه‌های کنار جاده‌ای، مهمان‌خانه‌ها و ایستگاه‌های سوخت روستایی: روشی کم‌هزینه برای ارائه شارژ DC پولی به عنوان یک سرویس جانبی. ماژول 4G صورتحساب را انجام می دهد.

مدیران املاک آزمایشی شارژ EV: به اندازه کافی ارزان برای آزمایش در یک ساختمان قبل از متعهد شدن به عرضه 60 کیلووات+.

توزیع کنندگانی که به بازارهایی خدمات می دهند که در آن برق سه فاز نادر است: یک محصول DC که تقریباً در همه جا نصب می شود.

تبدیل چگونه کار می کند

AC تکفاز ورودی ابتدا از فیلتر EMI و حفاظت در برابر نوسانات عبور می کند. مرحله یکسو کننده آن را به یک گذرگاه DC میانی تبدیل می‌کند، سپس یک مرحله DC/DC مبتنی بر SiC، آن را به هر ولتاژی که BMS خودرو بخواهد - در هر جایی بین 200 ولت و 750 ولت، تغییر می‌دهد.

ارتباط موازی با تحویل برق انجام می شود. قبل از هر جریانی، شارژر و وسیله نقلیه بر سر خط پایلوت کنترل مذاکره می کنند: BMS ولتاژ و حداکثر جریان مورد نظر خود را بیان می کند، شارژر تأیید می کند که می تواند آن را تامین کند، عایق بررسی می شود و تنها پس از آن کنتاکتورها بسته می شوند. این دست دادن به طور مداوم در طول جلسه تکرار می شود، به همین دلیل است که با پر شدن بسته، شارژ DC می تواند به آرامی کاهش یابد.

گرمای مرحله برق با خنک کردن هوای اجباری با فن های کنترل شده با دما خارج می شود. در بار سبک، فن‌ها در حالت بیکار هستند، بنابراین سر و صدای کمتر از ≤65dB در محیط مسکونی باقی می‌ماند.

صدور گواهینامه و تست کارخانه

این دو استاندارد که بر اساس استانداردهای EN IEC 61851-1:2019 و EN IEC 61851-23:2014 ساخته شده اند، ابتدا هر واحد DC را بررسی می کنند.

هر واحد قبل از ارسال، یک بار کامل سوزانده می شود. ما ولتاژ خروجی، پایداری جریان و دمای ماژول را در طول اجرا به جای بررسی نقطه‌ای یک نمونه ثبت می‌کنیم.

مقاومت عایق و استحکام دی الکتریک در 100٪ تولید آزمایش می شود، نه به صورت دسته ای.

تأیید IP54 ورود گرد و غبار و پاشیدن آب را از هر جهت پوشش می دهد - حالت خرابی واقعی برای یک واحد نصب شده روی دیوار در زیر لبه چکان.

محفظه ها از طریق نمک پاشی 96 ساعته انجام می شود. تاسیسات ساحلی در خلیج فارس و آسیای جنوب شرقی جایی است که پوشش پودری ارزان ابتدا شکست می خورد.

از ورق فلز تا واحد مهر و موم شده: مراحل تولید ما

1. بازرسی ورودی - ماژول های برق، کنتاکتورها و کانکتورها در هنگام ورود با مشخصات بررسی می شوند. هر چیزی خارج از تحمل به تامین کننده برمی گردد.

2. پانچ و خم شدن CNC - پانل های محفظه بر روی تجهیزات TRUMPF بریده شده و شکل می گیرند و تلورانس های محکمی دارند تا درب به طور یکنواخت مهر و موم شود.

3. جوشکاری و عملیات سطح - جوشکاری رباتیک، سپس چربی زدایی، فسفاته کردن و پوشش پودری الکترواستاتیک برای مقاومت در برابر خوردگی.

4. مونتاژ ماژول و مهار - ماژول های قدرت، برد کنترل و دستگاه سیم کشی بر روی یک خط DC اختصاصی نصب شده اند. مقادیر گشتاور در تمام پایانه های قدرت ثبت می شود.

5. چشمک زن و کالیبراسیون سیستم عامل - سنسورهای ولتاژ و جریان خروجی در برابر بار مرجع کالیبره می شوند.

6. شارژ کامل - واحد یک بار باتری شبیه سازی شده را با توان نامی شارژ می کند در حالی که دماها نظارت می شود.

7. تأیید ایمنی و IP - عایق، تداوم زمین، پاسخ توقف اضطراری و آب بندی محفظه.

8. بسته بندی - کارتن با بالشتک فوم، سپس برای صادرات پالت بندی می شود.

اندازه: آیا 7 کیلووات DC انتخاب مناسبی است؟

این دستگاه را زمانی انتخاب کنید که وسیله نقلیه چندین ساعت می نشیند و سایت شما فقط برق تک فاز دارد. یک بسته معمولی 60 کیلووات ساعتی تقریباً 8 ساعت طول می کشد تا تقریباً خالی شود - خوب در طول شب، برای یک میدان عمومی بسیار کند است.

اگر وسایل نقلیه شما دارای شارژر داخلی 6.6 کیلووات یا 11 کیلووات هستند و سه فاز در دسترس دارید، یک جعبه AC ساده هزینه کمتری خواهد داشت و همان کار را انجام می دهد. در مورد آن صادق باشید؛ ما ترجیح می دهیم محصول مناسب را بخرید.

اگر به اندازه گیری چرخش در چند دقیقه به جای ساعت نیاز دارید، به مدل های DC دیواری 20 کیلووات یا 30 کیلووات ما یا محدوده کفی 60 کیلووات+ بروید. و اگر سایت دارای برق سه فاز است اما شما همچنان DC می خواهید، AF-DC-020-B-A-O-2-H 20 کیلووات معمولاً ارزش هر کیلووات بهتر است.

نحوه مقایسه ما در این محصول

DC اصلی در 7 کیلو وات: بسیاری از تامین کنندگان جعبه AC 7 کیلوواتی را به عنوان "شارژ سریع" دوباره برچسب گذاری می کنند. مشخصات ولتاژ خروجی را بررسی کنید - اگر 230 VAC می گوید، شارژر DC نیست.

MOQ 1 واحد برای ساخت استاندارد: می توانید قبل از سفارش کانتینر یکی را آزمایش کنید.

رنگ محفظه سفارشی و مارک صفحه نمایش از 50 واحد، بدون هزینه ابزار برای تغییر رنگ.

زمان ارائه 15-20 روز کاری برای پیکربندی های استاندارد، 25-30 روز برای سیستم عامل سفارشی یا نام تجاری است.

گارانتی دو ساله با ماژول‌های برق یدکی که توسط DHL یا FedEx ارسال می‌شوند، معمولاً در عرض 3 تا 5 روز کاری می‌رسند.

بسته بندی و حمل و نقل

هر شارژر در یک کارتن موجدار پنج لایه با گوشه های فوم EPE، کیسه پلی داخلی در برابر رطوبت و ماده خشک کننده ارسال می شود. اندازه کارتن تقریباً 630 × 410 × 190 میلی متر است. وزن ناخالص حدود 18 کیلوگرم با احتساب کابل.

پالت های استاندارد صادراتی دارای 20 واحد، با بسته بندی و تسمه، تخته سه لا بدون بخور هستند. برای محموله‌های LCL می‌توانیم در صورت درخواست، مقادیر کمتری را پالت کنیم.

ما EXW، FOB Ningbo یا شانگهای، CIF و DDP را ارسال می کنیم. حمل و نقل دریایی هنجار برای 20+ واحد است. air یا DHL express برای نمونه ها و لوازم یدکی فوری منطقی است. اسناد شامل فاکتور تجاری، لیست بسته بندی، اعلامیه انطباق CE و گزارش تست می باشد.

گارانتی و پشتیبانی

استاندارد دو ساله، پوشش ماژول های قدرت، برد کنترل، کنتاکتورها و HMI. تمدید به سه یا پنج سال در زمان سفارش در دسترس است.

عیب‌یابی از راه دور بر روی OCPP 1.6j - در بیشتر موارد می‌توانیم کدهای خطا را بخوانیم و بدون اینکه کسی از سایت بازدید کند، اصلاح سیستم عامل را انجام دهیم.

قطعات تعویضی ظرف 48 ساعت پس از یک خطای تایید شده ارسال می شود. حمل و نقل معمولی درب به درب 3-5 روز کاری با پیک سریع است.

راهنمای نصب انگلیسی، نمودارهای سیم کشی و چک لیست راه اندازی گنجانده شده است. پشتیبانی راه اندازی ویدیو برای اولین نصب رایگان است.

اشتباهات نصب که اغلب می بینیم

اشتباه: اتصال به یک مدار خانگی مشترک 16A. راست: یک خوراک اختصاصی با اندازه 7 کیلووات کامل با شکن و RCD خود اجرا کنید.

اشتباه: پرش از میله ارت به دلیل اینکه "ساختمان از قبل ارت شده است". راست: بررسی کنید که مقاومت زمین مطابق با کد محلی باشد - نظارت بر عایق DC به مرجع زمین جامد بستگی دارد.

اشتباه: نصب در زیر لبه سقف بدون ناودان. راست: IP54 پاشش را کنترل می کند، نه جریان مداوم. یک سایبان کوچک سال ها به عمر صفحه نمایش و واشر اضافه می کند.

اشتباه: سیم پیچی کابل شارژ اضافی روی زمین. سمت راست: از غلاف و قلاب استفاده کنید. آسیب کابل ناشی از رانده شدن تنها رایج ترین تعمیر بدون گارانتی است.

اشتباه: با فرض اینکه هر وسیله نقلیه ای 7 کیلو وات بکشد. راست: خروجی DC با هر کدام که کمتر است محدود می شود - ظرفیت شارژر یا درخواست BMS.

آنچه خریداران به ما می گویند

صاحب مهمانخانه در چیانگ مای در اوایل سال 2025 دو واحد خرید. یادداشت او پس از شش ماه: «هزینه سه فاز بیشتر از خود شارژرها بود. اینها با منبع مشابه آشپزخانه کار می کنند. مهمان‌هایی که وانت‌های نیسان قدیمی‌تر دارند، بالاخره به‌جای چکاندن با سرعت کامل شارژ می‌شوند.

یک توزیع کننده در قزاقستان 40 دستگاه را برای پمپ بنزین های روستایی سفارش داد. بازخورد آنها صریح و مفید بود - روشنایی صفحه اصلی در زیر نور مستقیم خورشید به سختی قابل خواندن بود، بنابراین ما آنها را به گزینه نمایشگر با روشنایی بالا در مرتبه دوم تغییر دادیم. هیچ چیز دیگری تغییر نکرد.

یک شرکت پیک کوچک در گوانگدونگ، شش عدد از این پیک‌ها را یک شبه در انباری با منبع تغذیه تک فاز 60A اجرا می‌کند. مدیر عملیات آنها در چهارده ماه اول خاموشی صفر را گزارش کرد و خاطرنشان کرد که صدای فن به اندازه ای کم است که همسایگان شکایتی نکرده اند.

سوالات متداول

س: آیا این واقعا DC است یا یک جعبه AC با مارک DC؟

A: DC اصلی. خروجی 200-750VDC اندازه گیری شده در تفنگ است. خروجی یک جعبه AC 230VAC است و به شارژر داخلی خودرو متکی است.

س: آیا می توانم آن را از منبع تک فاز داخلی اجرا کنم؟

A: بله - AC220V±15% تک فاز، که نکته اصلی این مدل است. شما نیاز به یک مدار اختصاصی برای بار کامل دارید.

س: چه مدت شارژ باتری 60 کیلووات ساعتی است؟

پاسخ: تقریباً 8 ساعت از 10٪ تا 90٪، با این فرض که BMS تمام 7 کیلووات را در کل می پذیرد. برای پارکینگ شبانه یا طولانی مدت مناسب است.

س: آیا با تسلا کار می کند؟

پاسخ: با گزینه اسلحه NACS، برای مدل های آمریکای شمالی بله. تسلاهای اروپایی از CCS2 استفاده می کنند. بازار را به ما بگویید و ما کانکتور صحیح را جا می دهیم.

س: در اواسط جلسه قطع برق چه اتفاقی می افتد؟

پاسخ: کنتاکتورها با خیال راحت باز می‌شوند، جلسه ثبت می‌شود، و واحد مجدداً راه‌اندازی می‌شود و پس از بازگشت برق، دستگاه مجدداً دست می‌دهد. بدون آسیب به بسته

س: آیا می توانم با آن صورت حساب مشتریان را دریافت کنم؟

ج: بله. OCPP 1.6j به اکثر پلتفرم های صورتحساب شخص ثالث متصل می شود. اگر سیگنال 4G افت کند، کارت‌های RFID و کدهای پین آفلاین کار می‌کنند.

س: آیا کابل شارژ را تامین می کنید؟

پاسخ: بله، کابل 5 متری با تفنگ استاندارد است. کابل های بلندتر در صورت درخواست در دسترس هستند.

س: MOQ و زمان سرب چیست؟

A: یک واحد برای ساخت استاندارد، 15-20 روز کاری. نام تجاری سفارشی به 50 واحد و 25-30 روز کاری نیاز دارد.
