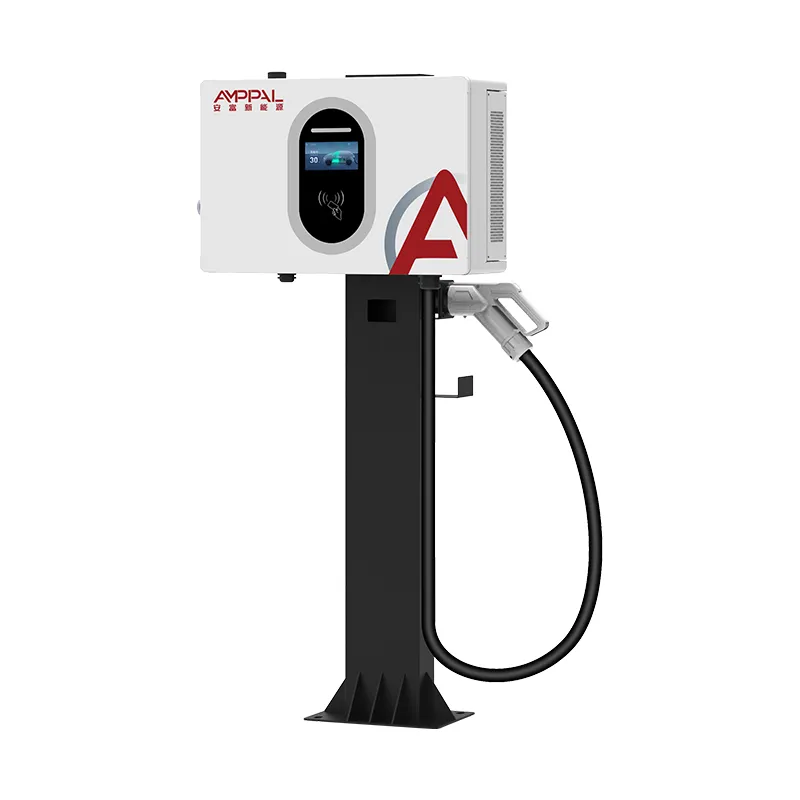

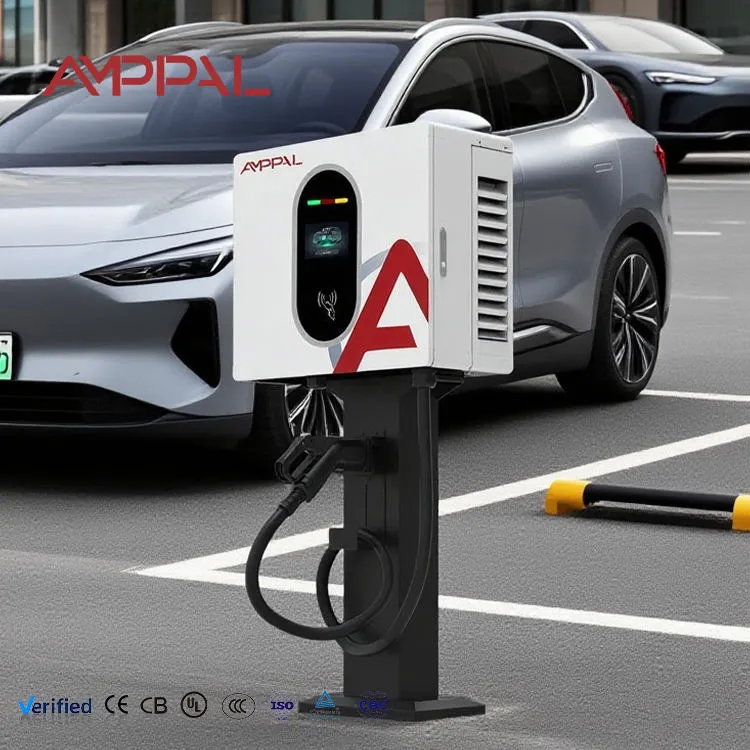

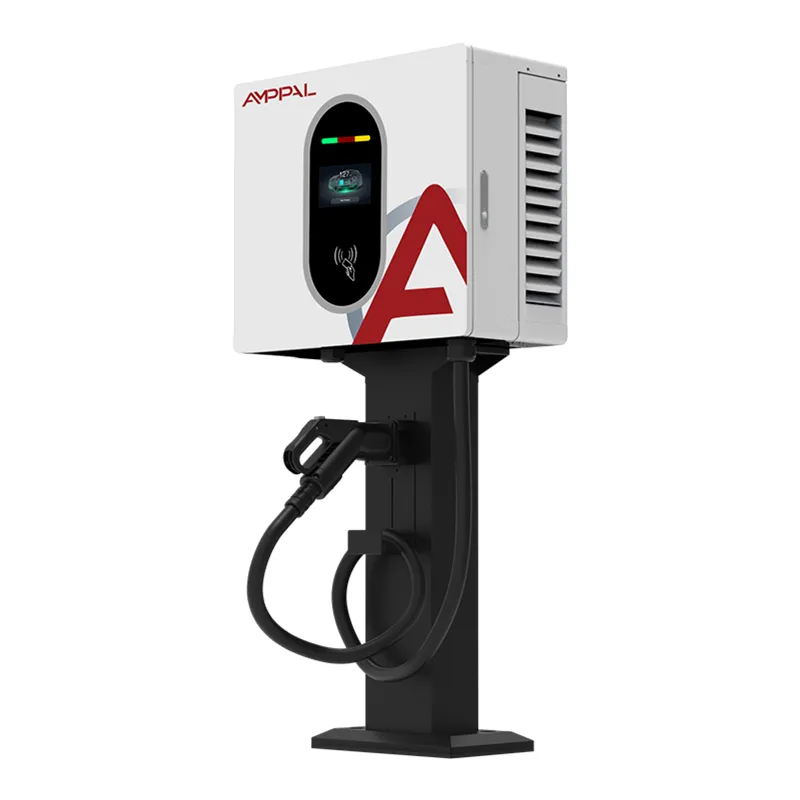

شارژر DC EV کامپکت 30 کیلوواتی دیواری برای نمایندگی ها و کارگاه ها

ساخته شده بر اساس خروجی جلسه، نه قدرت عنوان

اپراتورهای نقطه شارژ کیلووات نمی خرند. آنها هر روز جلسات خرید می خرند، زیرا این همان چیزی است که خط درآمد از آن ساخته شده است. AF-DC-030-B-A-O-2-H به یک دلیل خاص در 30 کیلووات / 100 آمپر وجود دارد: این نقطه ای است که یک واحد دیواری شروع به تولید گردش مالی جالب تجاری می کند بدون اینکه سایت را به سمت ارتقاء اتصال به شبکه سوق دهد.

محاسبات را اجرا کنید. با 30 کیلووات یک خودروی سواری معمولی 60 کیلووات ساعتی از 20% به 80% در حدود هفتاد دقیقه می رسد. ده دقیقه برای ورود و خروج وقت بگذارید و یک خلیج به طور واقع بینانه از شش تا هشت جلسه در طول یک روز معاملاتی پشتیبانی می کند. در 20 کیلووات همان خلیج چهار یا پنج را مدیریت می کند. هزینه سخت افزار کمی بیشتر است. خلیج به طور قابل توجهی درآمد بیشتری دارد.

شارژر 30 کیلوواتی دیواری DC EV کامپکت برای نمایندگی ها و کارگاه ها محفظه 450 × 660 × 240 میلی متری خود را با مدل های 20 کیلووات و 40 کیلووات ما به اشتراک می گذارد، بنابراین یک سایت می تواند سطوح قدرت را روی یک دیوار ترکیب کند و یک کیت یدکی تکی نگه دارد.

ویژگی هایی که بر درآمد تأثیر می گذارد، نه فقط برگه های مشخصات

0-100A در سراسر باند ولتاژ کامل: جریان در ولتاژهای پک بالاتر کاهش نمی یابد، بنابراین یک وسیله نقلیه 800 ولتی همچنان به جای کاهش سرعت آرام، خروجی نامی را دریافت می کند.

دقت صورت‌حساب سطح 1.0: اختلافات بر سر کیلووات ساعت تحویلی توسط کلاس متر حل و فصل می‌شود و سطح 1.0 همان چیزی است که اکثر اپراتورهای اروپایی باید نشان دهند.

سه روش دسترسی به عنوان استاندارد - کارت RFID، اسکن QR و پین. زمانی که راننده نمی تواند شارژ را شروع کند، سایت ها جلسات خود را از دست می دهند. سه مسیر در آن را کاهش می دهد.

نصب بر روی دیوار: بدون فونداسیون، بدون ترانشه، بدون زیرسازی دائمی بر روی سطوح استیجاری. هزینه نصب با یک حاشیه معنی دار در مقابل کابینت کف کاهش می یابد.

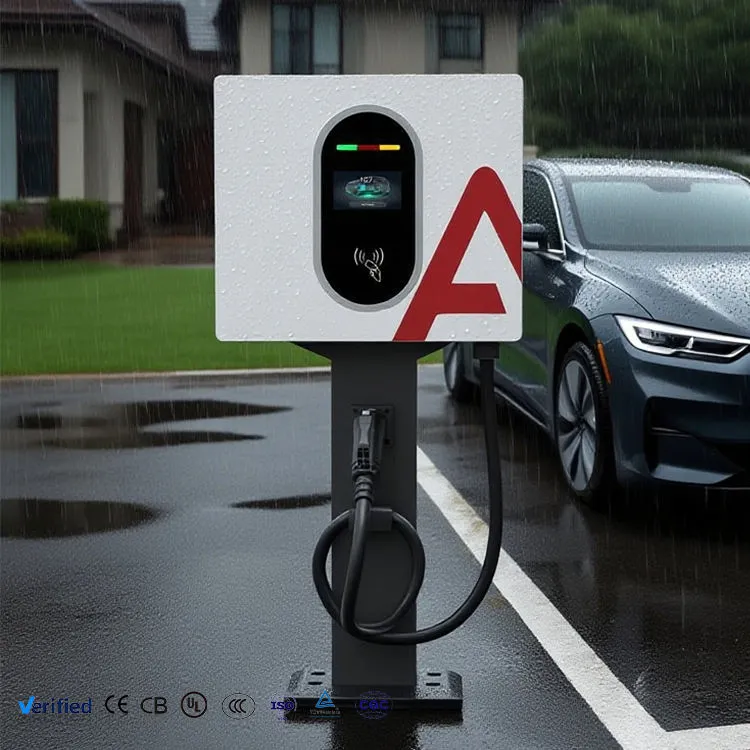

IP54 و -25 درجه سانتیگراد تا +50 درجه سانتیگراد: محفظه برای نوع پیشروی در معرض دید قرار می گیرد که معمولاً این واحدها به آنجا ختم می شوند.

حداکثر راندمان 95٪: در 30 کیلووات کارکرد چندین ساعت در روز، تفاوت بین 95٪ و 91٪ تبدیل، پول واقعی در طول یک سال است.

مشخصات فنی

سناریوهای استقرار با بازپرداخت قابل پیش بینی

پارکینگ‌های خرده‌فروشی و سوپرمارکت‌ها: زمان ماندن 60 تا 90 دقیقه، تقریباً دقیقاً با یک جلسه 20 تا 80 درصدی قرار می‌گیرد. رانندگان خرید می کنند، خلیج واژگون می شود، کسی منتظر نمی ماند.

ایستگاه‌های خدمات رستوران و کنار جاده: دو نشستن در روز در هر خلیج، با درآمد بالای جلدها.

انبارهای ناوگان با برگشت های متوالی: ون هایی که از بعدازظهر وارد می شوند، به جای اینکه در صف یک واحد پرقدرت قرار بگیرند، شارژ قابل استفاده دریافت می کنند.

بلوک‌های آپارتمانی با خلیج مشترک: 30 کیلووات یک خلیج مشترک را در حال حرکت نگه می‌دارد که در آن یک نقطه AC 7 کیلوواتی در تمام شب توسط یک ساکن اشغال می‌شود.

تاکسی ها و صف های تگرگ: رانندگان 30-40 دقیقه استراحت می کنند. 30 کیلووات تقریباً 20 کیلووات ساعت را در آن پنجره برمی گرداند، که ارزش یک تغییر محدوده شهری است.

چگونه شارژر یک جلسه 100A را مدیریت می کند

جریان به سادگی به 100A نمی رسد. هنگام اتصال، شارژر در حالی که کنتاکتورها هنوز باز هستند، آزمایش عایق را روی خروجی DC انجام می دهد. تنها پس از عبور از آن، کنتاکتورها را می‌بندد و به دنبال هدف فعلی که BMS خودرو از طریق پیوند ارتباطی منتشر می‌کند، شروع به رمپ می‌کند.

در طول جلسه، BMS به طور مداوم آن هدف را اصلاح می کند - با گرم شدن سلول ها یا بالا رفتن وضعیت شارژ از حدود 80٪، مقدار کمتری درخواست می کند. شارژر به جای اجباری جریان را دنبال می کند، به همین دلیل است که 20٪ آخر همیشه در هر شارژر DC، از جمله شارژر ما، به طور نامتناسبی طول می کشد.

مدیریت حرارتی به طور مستقل اجرا می شود. دمای ماژول به طور مداوم نمونه برداری می شود و قبل از اینکه چیزی به آستانه سفر برسد، خروجی به عقب برمی گردد. کاربران در یک بعدازظهر با دمای 45 درجه سانتیگراد یک جلسه کمی طولانی تر می بینند. آنها یک خطا و یک شارژ ناقص را نمی بینند، چیزی که یک طراحی مدیریت نشده ایجاد می کند.

کنترل کیفیت و شواهد انطباق

مطابق با EN IEC 61851-1:2019 و EN IEC 61851-23:2014، با اعلامیه CE و گزارش آزمایش همراه با کالا ارسال شده است.

کالیبراسیون کنتور بر اساس استاندارد مرجع در هر واحد، با ثبت کالیبراسیون زیر شماره سریال.

کارکرد مداوم با بار کامل در 30 کیلو وات با تصویربرداری حرارتی از اتصالات شینه و سطوح ماژول.

100٪ آزمایش دی الکتریک و عایق - بدون نمونه برداری دسته ای در ایمنی الکتریکی.

نمک پاشی محفظه به مدت 96 ساعت آزمایش شد. فشرده سازی واشر در مونتاژ به جای اینکه فرض شود تأیید شده است.

هر واحد با یک گواهی آزمایشی سریال خارج می شود. اگر ادعای گارانتی مطرح شود، می‌توانیم دقیقاً نحوه عملکرد آن واحد در خط را بررسی کنیم.

دنباله تولید

مرحله 1 - بازرسی کالاها از ماژول ها، کنتورها، کنتاکتورها و مجموعه های کابل در برابر مشخصات خرید.

مرحله 2 - پانچ CNC و خم کردن پانل های محفظه در ماشین آلات TRUMPF.

مرحله 3 - جوشکاری رباتیک قاب سازه، سپس سنگ زنی درزهای قابل مشاهده.

مرحله 4 - پیش تصفیه و پوشش پودری الکترواستاتیک، در فر برای چسبندگی پخت شده است.

مرحله 5 - مونتاژ نیرو: ماژول‌ها نصب شده‌اند، شین‌ها با گشتاور و علامت‌گذاری شده، مهارها هدایت شده و از منابع گرمایی جدا شده‌اند.

مرحله 6 - مونتاژ کنترل: برد، متر، صفحه نمایش و خواننده دسترسی نصب و متصل شده است.

مرحله 7 - بار سفت‌افزار، کالیبراسیون حسگر و تأیید کنتور.

مرحله 8 - شارژ کامل، باتری تست ایمنی، بررسی IP، سپس بسته بندی و پالت گذاری.

انتخاب بین 30 کیلو وات و گزینه های جایگزین

30 کیلووات را زمانی که سوله‌های شما تقریباً در یک ساعت برمی‌گردند و برای انرژی شارژ می‌شوند، مصرف کنید. این کوچکترین واحد در محدوده ما است که از یک مورد تجاری واقعی پرداخت به ازای استفاده در خودروهای سواری پشتیبانی می کند.

هنگامی که پارکینگ در نیم روز اندازه گیری می شود - دفاتر، هتل ها، پارکینگ های طولانی مدت، به 20 کیلو وات کاهش دهید. پرداخت 100 آمپری که هیچ کس از آن استفاده نمی کند ضایعات است.

هنگامی که بسته‌های بزرگ‌تر را اجرا می‌کنید، به 40 کیلووات برسانید، یا زمانی که به جلسات زیر 30 دقیقه‌ای یا عملیات دوتایی نیاز دارید، به محدوده 60 کیلووات+ روی زمین بروید. یک نکته که ابتدا باید بررسی شود: 30 کیلووات در هر فاز حدود 45 آمپر می کشد. اگر منبع ورودی شما در حال حاضر به ظرفیت نزدیک است، اتصال به شبکه - نه شارژر - به محدودیت تبدیل می شود، و این مکالمه ای است که ارزش دارد قبل از سفارش انجام دهید.

امتیاز مقایسه هنگام مناقصه

از هر واحد رقیب 30 کیلوواتی امتیاز فعلی آن را در 800 ولت بپرسید. بسیاری از 100 آمپر در 400 ولت و به میزان قابل توجهی کمتر در بالای محدوده نقل قول می کنند. دستگاه ما 100A را در سراسر باند نگه می دارد.

بپرسید که آیا اندازه گیری سطح 1.0 استاندارد است یا ارتقا یافته است. در چندین واحد رقیب، این یک ارتقاء است.

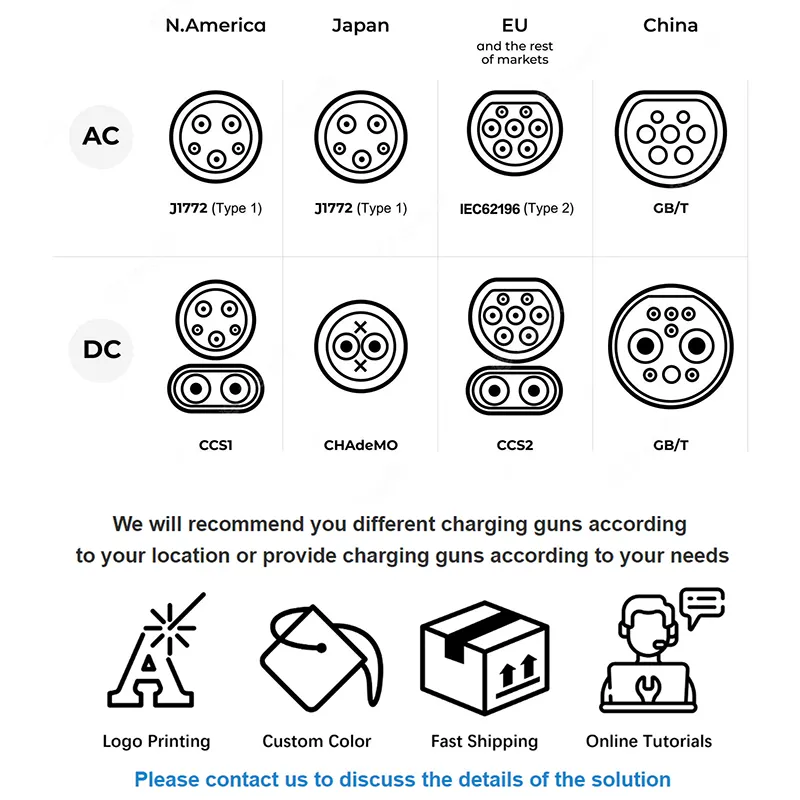

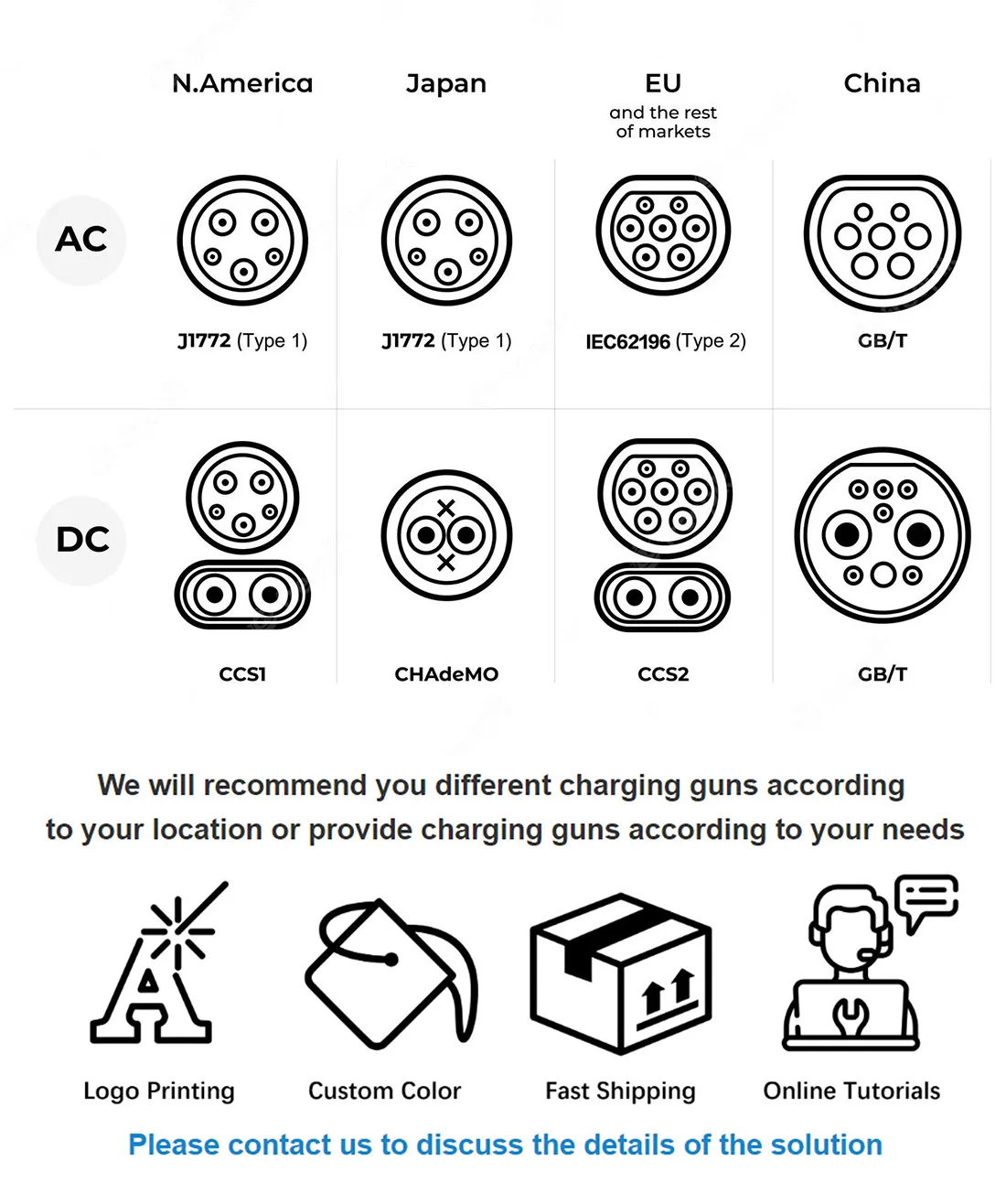

پس از ثبت سفارش در مورد گزینه های رابط بپرسید. ما CCS1، CCS2، CHAdeMO، GB/T و NACS را روی یک پلتفرم می‌سازیم.

زمان سرب: 15-20 روز کاری استاندارد، 25-30 با نام تجاری سفارشی. استاندارد MOQ 1 واحد، 50 برای رنگ یا لوگوی سفارشی.

گارانتی: دو سال شامل ماژول های قدرت، قابل افزایش تا سه یا پنج در محل سفارش.

بسته بندی، وزن و شرایط حمل و نقل

کارتن صادراتی تک واحدی تقریباً 540 × 750 × 330 میلی متر در حدود 45 کیلوگرم ناخالص، تخته پنج لایه با فوم EPE و پوشش رطوبت مهر و موم شده حاوی ماده خشک کن است.

دوازده واحد در هر پالت بر روی الوارهای عملیات حرارتی بدون بخور، تسمه‌بندی شده و بسته‌بندی شده. یک کانتینر 20 فوتی حدود 96 واحد پالت شده را در خود جای می دهد. یک مکعب با ارتفاع 40 فوت تقریباً 200 طول می کشد.

ما از EXW، FOB نینگبو یا شانگهای، CIF و DDP در بیشتر اروپا و خلیج فارس نقل قول می کنیم. نمونه ها از طریق هوا یا اکسپرس در 5-7 روز حرکت می کنند. مدارک ارائه شده: فاکتور تجاری، لیست بسته بندی، اعلامیه انطباق CE، گزارش آزمایشی سریال، و گواهی مبدأ در جایی که مقصد به آن نیاز دارد.

تعهدات پس از فروش

گارانتی دو ساله شامل ماژول های برق، الکترونیک کنترل، کنتور، کنتاکتور و HMI.

کدهای خطا از راه دور از طریق OCPP جایی که سایت متصل است خوانده می شود، که اکثر مشکلات را بدون بازدید از سایت حل می کند.

قطعات جایگزین ظرف 48 ساعت پس از تایید ارسال می شوند. حمل و نقل 3-5 روز کاری توسط DHL یا FedEx.

نگهداری سالانه توصیه شده: بررسی فن و فیلتر، بازرسی واشر، تأیید گشتاور ترمینال، بررسی نقطه ای متر. روش در دفترچه راهنما مستند شده است.

پشتیبانی رایگان راه اندازی از راه دور برای اولین نصب در هر سایت جدید، از طریق تماس تصویری با مهندس ما.

خطاهای عملیاتی که برای اپراتورها هزینه دارد

اشتباه: تبلیغ «شارژ سریع 30 کیلوواتی» بدون اینکه واجد شرایط باشد. راست: زمان های جلسه واقع بینانه را بیان کنید. رانندگانی که 20 دقیقه انتظار دارند و 70 دقیقه صبر می کنند، نظرات بدی را ارائه می دهند که هزینه آن بیشتر از تفاوت تعرفه است.

اشتباه: نصب بدون بررسی تعادل فاز در سراسر برد. راست: چندین واحد را در فازها توزیع کنید. بارگیری نامتعادل باعث تامین و کاهش عمر کنتاکتور می شود.

اشتباه: نصب دستگاه در جایی که کابل باید از یک خط رانندگی عبور کند. سمت راست: طوری قرار بگیرید که اسلحه به ورودی وسیله نقلیه برسد بدون اینکه کابل زیر چرخ قرار گیرد. آسیب کابل رایج ترین تعمیر بدون ضمانت ماست.

اشتباه: باقی ماندن تعرفه پیش فرض پس از راه اندازی. راست: پیکربندی و تست شارژ یک بار. اپراتورها برای هفته ها برق رایگان مصرف کرده اند زیرا هیچ کس بررسی نکرده است.

اشتباه: نادیده گرفتن فیلتر فن برای یک سال. راست: هر سه ماه یکبار در سایت های گرد و غبار تمیز کنید. جریان هوا محدود باعث برگشت حرارتی می شود و کاربران آن را به عنوان شارژ آهسته تجربه می کنند.

بازخورد اپراتور

یک سوپرمارکت زنجیره‌ای در کرواسی در سال 2025 هشت واحد را در چهار فروشگاه قرار داد. مدیر امکانات آنها میانگین استفاده از هر جایگاه را در ماه ششم فقط کمتر از سه جلسه در روز گزارش کرد و به این نکته اشاره کرد که پایه دیواری به آنها اجازه می‌دهد به جای واگذاری جایگاه‌های پارکینگ به کابینت‌ها از دیوارهای محیطی موجود استفاده کنند.

یک تعاونی تاکسیرانی در باکو پنج خرید. بازخورد آن‌ها مشخص بود و ارزش آن را داشت: رانندگان می‌خواستند هنگام ایستادن نزدیک دستگاه، صفحه نمایش کمی رو به پایین باشد تا خوانایی داشته باشد، بنابراین ما هندسه براکت را بر اساس ترتیب تکرار آن‌ها تنظیم کردیم.

یک پیمانکار لجستیک در ترکیه که دوازده واحد را در سه انبار اداره می‌کند، خاطرنشان کرد که محفظه مشترک با مدل‌های 20 کیلووات و 40 کیلووات، به جای سه کیت جداگانه، قطعات یدکی آنها را به یک مجموعه فن، یک کنتاکتور و یک صفحه نمایش برای کل دارایی کاهش می‌دهد.

سوالات متداول

س: یک واحد می تواند به چند خودرو در روز خدمت کند؟

A: شش تا هشت خودروی سواری در یک جلسه 20-80٪ با زمان تغییر واقعی، با فرض تقاضای مداوم در طول یک روز معاملاتی.

س: چه جریان ورودی را می کشد؟

پاسخ: تقریباً 45 آمپر در هر فاز در یک منبع تغذیه سه فاز 380 ولت در خروجی کامل. قبل از سفارش چندتایی ظرفیت تخته را بررسی کنید.

س: آیا 30 کیلووات برای وانت های برقی کافی است؟

پاسخ: برای اقامت یک شبه یا چند ساعته، بله. برای چرخش سریع وسط شیفت در بسته های بزرگ، به 60 کیلو وات یا بالاتر نگاه کنید.

س: آیا دو وسیله نقلیه می توانند همزمان شارژ شوند؟

پاسخ: نه، این یک واحد تک تفنگ است. شارژ همزمان چند تفنگی با کابینت های برق از نوع اسپلیت ما شروع می شود.

س: آیا با نصب خورشیدی و ذخیره سازی کار می کند؟

پاسخ: بله، از طریق سیستم مدیریت انرژی سایت. اینورتر و پلتفرم EMS خود را به ما بگویید و ما مسیر یکپارچه سازی را تایید خواهیم کرد.

س: صورتحساب چگونه انجام می شود؟

پاسخ: اندازه گیری سطح 1.0 دفتر پشتیبان OCPP شما را تغذیه می کند. به طور متناوب، آن را به صورت مستقل با کارت های RFID اجرا کنید و از گزارش جلسه داخلی تطبیق دهید.

س: به چه تعمیر و نگهداری نیاز دارد؟

پاسخ: بررسی فصلی فیلتر و فن در محل های گرد و غبار، بازرسی سالانه واشر و گشتاور. بدون قطعات مصرفی فراتر از فیلترها.

س: آیا می توانم محفظه را علامت گذاری کنم؟

پاسخ: بله - رنگ سفارشی و گرافیک صفحه نمایش از 50 واحد، بدون هزینه ابزار برای تغییر رنگ، 25-30 روز کاری زمان تحویل.
