ایستگاه شارژ EV سریع DC 20 کیلوواتی دیواری برای پارکینگ تجاری

ایستگاه شارژ 20 کیلوواتی دیواری DC Fast EV برای پارکینگ تجاری، یک شارژر DC فشرده با منبع تغذیه سه فاز 380 ولت است که خروجی 0-67 آمپر را در یک پنجره 200-1000 VDC ارائه می دهد. کم هزینه ترین راه برای شارژ سه فاز DC واقعی برای انبارها، هتل ها و پارکینگ های تجاری کوچک.

ارسال استعلام

توضیحات محصول

نقطه ورود به شارژ سه فاز DC

AF-DC-020-B-A-O-2-H جایی است که محدوده DC سه فاز ما شروع می شود. AC380V را می کشد، به صورت داخلی تبدیل می کند و 0-67A را در هر نقطه بین 200V تا 1000VDC ارائه می دهد. این سقف ولتاژ جزییاتی است که ارزش توجه را دارد - 1000 ولت معمولاً برای کابینت های بسیار بزرگتر رزرو می شود، و به این معنی است که این واحد کوچک همچنان می تواند با پلتفرم های 800 ولتی خودرو صحبت کند که یک شارژر 500 ولتی ارزان تر به طور کامل از آن امتناع می کند.

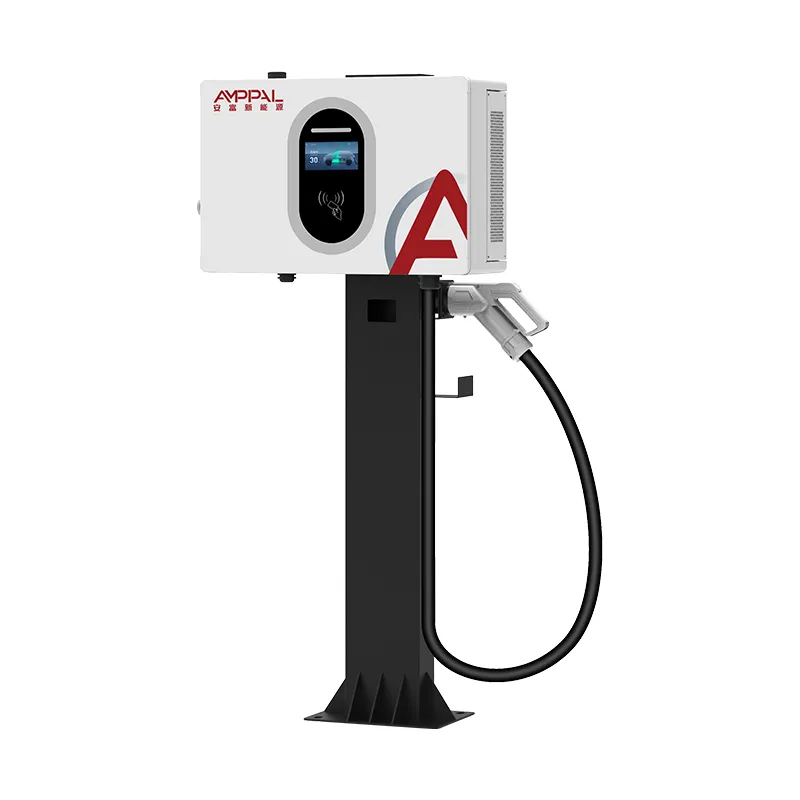

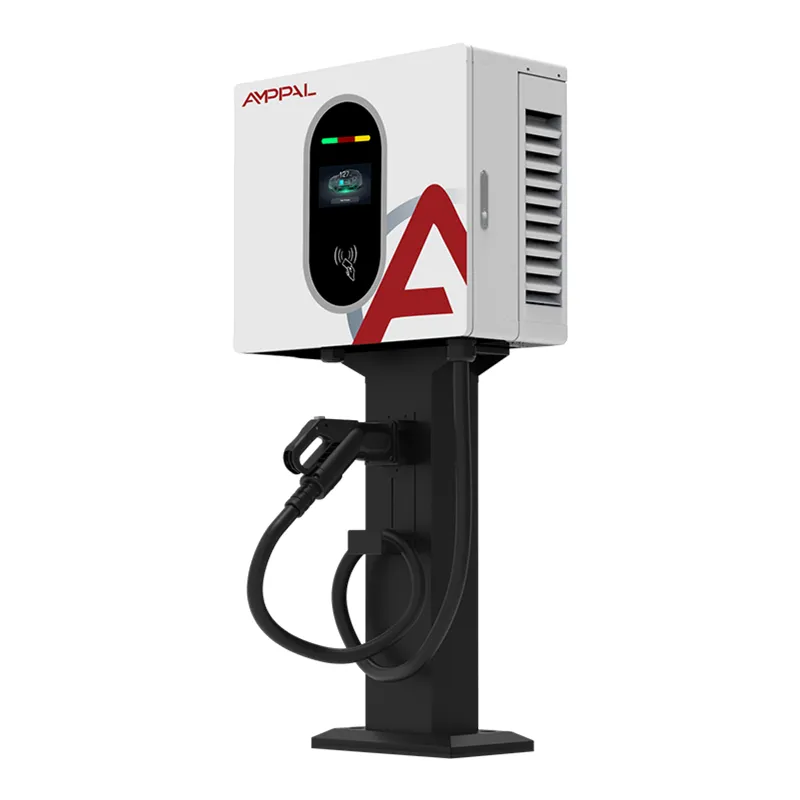

از نظر فیزیکی یک جعبه 450 × 660 × 240 میلی متری روی یک براکت دیواری است. بدون پایه، بدون ریزش فونداسیون، بدون سنگر کابل در سراسر پارکینگ. برای سایتی که از قبل برق سه فاز روی دیوار دارد، نصب معمولاً برای دو برقکار یک کار نیم روزه است.

ما این مدل را برای خریدارانی ساخته‌ایم که به سرعت DC نیاز دارند، اما نمی‌توانند کابینت 60 کیلوواتی را توجیه کنند - هتل‌های کوچک، کارگاه‌ها، محل‌های خدمات نمایندگی، و هر کسی که قبل از افزایش قیمت، شارژ پولی را آزمایش می‌کند.

20kW Wall-Mounted DC Fast EV Charging Station for Commercial Parking

انتخاب های طراحی در پشت پلت فرم 20 کیلوواتی

سقف خروجی 1000 ولت در واحد 20 کیلووات: در این کلاس قدرت نادر است. این خرید را در برابر وسایل نقلیه معماری 800 ولتی که وارد بازار شما می شوند، تضمین می کند.

رده‌بندی پیوسته 0-67A: جریان در کل باند ولتاژ ثابت نگه داشته می‌شود نه اینکه در انتهای بالایی کاهش یابد، جایی که واحدهای بودجه به آرامی عملکرد خود را از دست می‌دهند.

دقت اندازه گیری سطح 1.0: اندازه گیری درجه صورتحساب، بنابراین در صورت مخالفت مشتری با هزینه، ارقام درآمد ثابت می شود.

محفظه مشترک 450 × 660 × 240 با مدل های 30 کیلووات و 40 کیلووات ما: یک موجودی قطعات یدکی، یک الگوی نصب، سه سطح قدرت. اگر بعداً سایت را گسترش دهید مفید است.

صفحه نمایش لمسی 4.3 اینچی: کوچکتر از پانل 7 اینچی در واحدهای طبقه ما، انتخاب عمدی - شیشه کمتر برای شکستن، هزینه تعویض کمتر، و مساحت کافی برای وضعیت و تعرفه.

دسترسی به کارت، QR و رمز عبور داخلی: بدون کنترل کننده دسترسی جداگانه برای خرید یا سیم کشی.

20kW Wall-Mounted DC Fast EV Charging Station for Commercial Parking

مشخصات فنی

پارامتر	مشخصات
مدل	AF-DC-020-B-A-O-2-H
توان خروجی نامی	20 کیلو وات
ابعاد کلی (میلی متر)	450 × 660 × 240
ولتاژ ورودی	AC380V±15%
محدوده ولتاژ خروجی	200-1000VDC
HMI	صفحه نمایش لمسی 4.3 اینچی
اوج بهره وری	95%
جریان خروجی نامی	0-67A
کنترل دسترسی	کارت / اسکن کد / رمز عبور
درجه حفاظت	IP54
کلاس دقت	سطح 1.0
اتصالات سازگار	CCS1/CHAdeMO/CCS2/GB/T/NACS
دمای عملیاتی	-25 درجه سانتی گراد ~ 50+ درجه سانتی گراد
گارانتی	استاندارد 2 ساله

سایت هایی که برای جعبه دیواری 20 کیلوواتی DC مناسب هستند

پارکینگ هتل و آپارتمان های خدماتی: مهمانان ساعت ها پارک می کنند. 20 کیلووات تقریباً 20 کیلووات ساعت در ساعت برمی‌گرداند که برای شارژ کامل یک شبه و شارژ مفید در هنگام شام کافی است.

محل های خدمات نمایندگی: خودروی مشتری را از 30 درصد به 80 درصد در طول یک قرار خدمات بدون بستن جایگاه پرقدرت بیاورید.

انبارهای تجاری سبک: سه یا چهار واحد در یک تخته سه فاز مناسب ناوگان ون کوچکی هستند که در زمان‌های متزلزل برمی‌گردند.

ساختمان‌های اداری که شارژ کارکنان را ارائه می‌کنند: زمان اقامت قابل پیش‌بینی هشت ساعته، قدرت بالا را غیرضروری و هدر می‌دهد.

محوطه های شهری و شهری: محفظه مقاوم IP54، محدوده عملیاتی -25 درجه سانتیگراد تا 50+ درجه سانتیگراد، بدون قطعات متحرک برای سرویس فراتر از فن ها.

داخل پاور چین

ورودی سه فاز از طریق یک فیلتر EMI و برقگیر به یک یکسوساز فعال عبور می کند، که ضریب توان را بالا و اعوجاج هارمونیک را پایین نگه می دارد. طراحی ضعیف یکسو کننده، مدت ها قبل از اینکه به عنوان یک خطا نشان داده شود، در قبض برق شما به عنوان جریمه های توان راکتیو نشان داده می شود.

از گذرگاه DC، یک مبدل DC/DC ایزوله ولتاژ درخواستی سیستم مدیریت باتری را ردیابی می کند. از آنجایی که خروجی با دقت سطح 1.0 تنظیم می شود، رقم انرژی روی صفحه با آنچه که واقعاً برای صورتحساب تجاری وارد بسته شده است مطابقت دارد.

حفاظت به جای تکی لایه ای است: نظارت بر عایق قبل از بسته شدن کنتاکتور، تشخیص مداوم جریان باقیمانده در طول جلسه، برگشت دمای بیش از حد در ماژول، و توقف اضطراری مکانیکی که سیم پیچ کنتاکتور را مستقیماً به جای درخواست از سیستم عامل قطع می کند.

20kW Wall-Mounted DC Fast EV Charging Station for Commercial Parking

آنچه را قبل از خروج از خط آزمایش می کنیم

مقاومت دی الکتریک و مقاومت عایق در 100٪ واحدها - نه یک طرح نمونه.

راستی‌آزمایی اندازه‌گیری در برابر یک متر مرجع کالیبره‌شده برای تأیید ادعای دقت سطح 1.0.

خیساندن کامل بار در 20 کیلو وات با تصویربرداری حرارتی از اتصالات ماژول و شینه. گشتاور شل در اینجا به عنوان نقطه داغ نشان داده می شود.

زمان پاسخ به توقف اضطراری، به صورت فیزیکی در هر واحد بررسی می شود.

تایید اسپری IP54 و گرد و غبار در نمونه های تولیدی از هر دسته، به علاوه اسپری نمک 96 ساعته روی پایان محفظه.

مطابقت با EN IEC 61851-1 و 61851-23. اسناد CE با کالا ارسال می شود.

هشت مرحله ساخت این شارژر

مرحله 1 - ورودی قطعات: ماژول های یکسو کننده، کنتاکتورها، مترها و کانکتورها که قبل از ورود به انبار در برابر برگه داده تأیید شده اند.

مرحله 2 - ورق فلز: پانچ CNC و فشار دادن ترمز از محفظه تشکیل شده است. هندسه ثابت فلنج چیزی است که باعث آب بندی واشر در می شود.

مرحله 3 - جوشکاری: جوشکاری درز رباتیک روی اتصالات ساختاری برای تکرارپذیری.

مرحله 4 - پرداخت سطح: چربی زدایی، فسفات، پوشش پودری الکترواستاتیک، پخت در فر.

مرحله 5 - مونتاژ الکتریکی: ماژول ها، شینه ها و مهارها نصب شده است. هر پایانه برق مطابق با مشخصات گشتاور و علامت گذاری شده است.

مرحله 6 - سفت‌افزار و کالیبراسیون: نرم‌افزار بارگذاری شده، سنسورهای ولتاژ و جریان کالیبره شده، متر تایید شده است.

مرحله 7 - تست اجرا و ایمنی: عملیات تمام بار با نظارت حرارتی، سپس باتری ایمنی.

مرحله 8 - بسته بندی و پالت گذاری: کارتن محافظ فوم، مانع رطوبت، پالت صادراتی.

20 کیلووات، 30 کیلووات یا 40 کیلووات - خواندن رتبه بندی فعلی

این سه مدل یک محفظه مشترک دارند و عمدتاً در جریان خروجی متفاوت هستند: به ترتیب 67 آمپر، 100 آمپر و 133 آمپر. از آنجایی که زمان شارژ به جریان در یک بسته ولتاژ مشخص بستگی دارد، تفاوت عملی ساده است - یک ماشین 60 کیلووات ساعتی در 20 کیلووات حدود سه ساعت، در 30 کیلووات دو ساعت، در 40 کیلووات نود دقیقه طول می کشد.

هنگامی که زمان ماندن چهار ساعت یا بیشتر است و اتصال به شبکه شما متوسط است، 20 کیلو وات را انتخاب کنید. تقریباً 30 آمپر در هر فاز مصرف می کند که اکثر منابع تجاری کوچک بدون ارتقاء آن را جذب می کنند.

هنگامی که پارک سریعتر می چرخد، یا زمانی که ون ها را با بسته های بزرگتر شارژ می کنید، تا 30 کیلووات یا 40 کیلووات حرکت کنید. طرف عرضه را در نظر داشته باشید: 40 کیلو وات تقریباً دو برابر جریان ورودی 20 کیلووات است، و این اغلب چیزی است که به جای قیمت شارژر، پاسخ را تعیین می کند.

جایی که ما با واحدهای 20 کیلوواتی ارزان تر تفاوت داریم

محدوده ولتاژ: بسیاری از واحدهای 20 کیلووات در 500 ولت یا 750 ولت متوقف می شوند. ولتاژ ما به 1000 ولت می رسد، بنابراین وقتی وسایل نقلیه 800 ولتی می رسند همچنان کار می کند.

اندازه‌گیری: دقت سطح 1.0 به‌عنوان استاندارد به‌جای یک گزینه هزینه‌افزا.

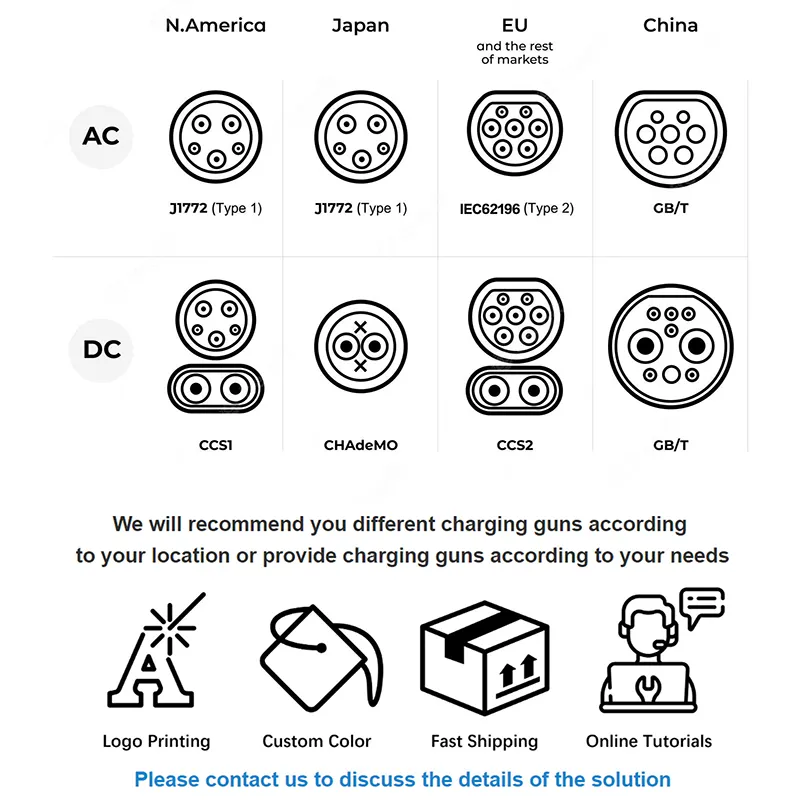

انعطاف پذیری رابط: CCS1، CCS2، CHAdeMO، GB/T و NACS همگی در یک پلتفرم موجود هستند - شما در یک بازار صادراتی قفل نیستید.

اشتراک قطعات در 20/30/40 کیلووات: اگر یک سایت مختلط را راه اندازی کنید، قطعات یدکی کمتری در انبار موجود است.

زمان سرب 15-20 روز کاری استاندارد؛ 25-30 با نام تجاری سفارشی. MOQ استاندارد 1 واحد، 50 واحد برای رنگ یا آرم سفارشی است.

20kW Wall-Mounted DC Fast EV Charging Station for Commercial Parking

بسته بندی و حمل و نقل صادراتی

واحدها به صورت جداگانه در کارتن های پنج لایه با فوم EPE و یک لایه پلی لاین مهر و موم شده با خشک کن ارسال می شوند. ابعاد کارتن حدود 540 × 750 × 330 میلی متر با وزن ناخالص نزدیک به 42 کیلوگرم است، بنابراین یک دستگاه آسانسور دو نفره است.

دوازده واحد متناسب با یک پالت صادراتی استاندارد، تسمه‌بندی شده و بر روی الوارهای بدون بخور عملیات حرارتی پیچیده شده است. یک کانتینر 20 فوتی تقریباً 96 واحد پالت بندی می شود.

شرایط تجارت: EXW، FOB Ningbo یا شانگهای، CIF، و DDP برای اکثر مقاصد اروپایی و خلیج فارس. سفارشات نمونه معمولاً از طریق هوا یا پیک اکسپرس در 5-7 روز انجام می شود. محموله های کانتینری از برنامه های عادی کشتیرانی پیروی می کنند. اسناد صادراتی شامل فاکتور، لیست بسته بندی، CE DoC و گزارش تست واحد می باشد.

شرایط خدمات

گارانتی دو ساله برای واحد کامل شامل پاور ماژول، کنتور، کنتاکتور و صفحه نمایش.

تشخیص از راه دور مبتنی بر OCPP در جایی که سایت دارای اتصال است. ما به جای حدس زدن از روی توضیحات، گزارش خطا را می خوانیم.

ارسال قطعات یدکی ظرف 48 ساعت پس از تایید خطا، 3-5 روز کاری در حمل و نقل با پیک.

کیت لوازم یدکی اختیاری قبل از ارسال - یک ماژول یدکی و مجموعه کنتاکتور - که معمولاً توزیع‌کنندگانی که به مناطق دورافتاده خدمات ارائه می‌کنند.

راهنمای نصب، شماتیک سیم کشی و چک لیست راه اندازی به زبان انگلیسی. زبان های دیگر در صورت درخواست برای سفارشات حجم.

پنج خطای راه اندازی که ارزش اجتناب دارد

اشتباه: اندازه گیری قطع کننده بالادست به کیلووات خروجی شارژر. سمت راست: اندازه جریان ورودی - تقریباً 30 آمپر در هر فاز در بار کامل، به اضافه حاشیه.

اشتباه: نصب دستگاه بر روی دیوار جداکننده توخالی. سمت راست: روی سنگ تراشی یا قاب فولادی نصب کنید. وزن آن قبل از کابل حدود 38 کیلوگرم است.

اشتباه: بدون علامت گذاشتن چرخش فاز. راست: بررسی توالی در راه اندازی. یکسو کننده فعال به جای اجرا، یک خطا را گزارش می کند و این فراخوانی قابل اجتناب است.

اشتباه: مسدود کردن مسیر هواکش با سینی کابل مستقیماً در بالا. راست: بالا و پایین 300 میلی متر را برای جریان هوا روشن نگه دارید.

اشتباه: تنظیم تعرفه قبل از تأیید قرائت کنتور در برابر بار شناخته شده. راست: هنگام راه اندازی یک بار بررسی کنید - دقت سطح 1.0 تنها در صورتی کمک می کند که تعرفه به درستی پیکربندی شده باشد.

یادداشت‌هایی از نصب‌های سایت

یک هتل 32 اتاقه در خارج از کراکوف در سال 2025 چهار واحد را در یک پارکینگ عقب نصب کرد. راهنمای تعمیر و نگهداری آنها می گوید که عامل تعیین کننده قیمت نیست بلکه پایه دیواری است - سطح پارکینگ اجاره ای است و آنها مجاز به ریختن پایه برای کابینت های روی زمین نیستند.

یک اپراتور اجاره ون در مالزی شش واحد را در دو شعبه اداره می کند. آنها یک مشکل واقعی را در سال اول گزارش کردند: تراکم بر روی صفحه نمایش در هنگام صبح های موسمی، که با جابجایی دو واحد در زیر سایه بان موجود به جای هرگونه تغییر در سخت افزار حل شد.

یک پیمانکار برق در امارات متحده عربی که بیش از 30 مورد از آنها را نصب کرده است، اظهار داشت که محفظه مشترک در 20/30/40 کیلو وات کار او را ساده می کند - همان براکت، همان ورودی کابل، همان مراحل راه اندازی بدون در نظر گرفتن سطح توان مشتری که سفارش داده است.
