شارژر 7 کیلوواتی دیواری استاندارد AC EV برای خانه و محل کار

شارژر استاندارد AC EV 7 کیلوواتی دیواری برای خانه و محل کار فقط زمانی سود می‌برد که ماشین شما واقعاً بتواند از آن استفاده کند. جعبه دیواری استاندارد AMPPAL (مدل AF-AC-07-B-A-O-1-SE) 32A کامل شارژر داخلی 6.6-7.2 کیلووات مورد نیاز را در مدار اختصاصی ارائه می دهد و حدود 180 دلار در سال برای 15000 کیلومتر با نرخ های غیر اوج کار می کند. دارای گواهینامه CE، IEC 61851-1:2017 تست شده، IP54، 2 سال گارانتی، 15-20 روز کاری زمان تحویل. لیست قیمت را از AMPPAL بخواهید.

ارسال استعلام

توضیحات محصول

وال باکس ۷ کیلوواتی در واقع برای قبض برق شما چه می کند

بزرگترین اشتباهی که خریداران خودروهای برقی خانگی مرتکب می‌شوند این است که برای شارژی که ماشینشان نمی‌تواند از آن استفاده کند، پول می‌پردازند. شارژر 7 کیلوواتی استاندارد AC EV EV دیواری برای خانه و محل کار فقط در صورتی ارزش قیمتش را دارد که شارژر داخلی خودروی شما 32A را بپذیرد - اکثر خودروهای برقی مدرن با واحدهای داخلی 6.6 کیلووات یا 7.2 کیلووات این کار را می‌کنند. استاندارد AMPPAL (مدل AF-AC-07-B-A-O-1-SE) دقیقاً برای همین تطابق ساخته شده است.

سرعت کمتر از عادت اهمیت دارد. با 7 کیلووات، یک باتری 40 کیلووات ساعتی در حدود 6 ساعت دوباره پر می شود، که به خوبی در شبی با برق کم پیک جا می شود. هر شب شارژ کنید، و ماشین هر روز پر شروع می شود. منحنی شارژ به اندازه یک تلفن روی میز کنار تخت غیرقابل توجه می شود.

این یک جعبه دیواری بدون صفحه و بدون برنامه است. داشبورد خودرو وضعیت شارژ را نشان می دهد. وظیفه جعبه این است که 32A را به طور مکرر و برای سالها در یک مدار مسکونی اختصاصی تحویل دهد.

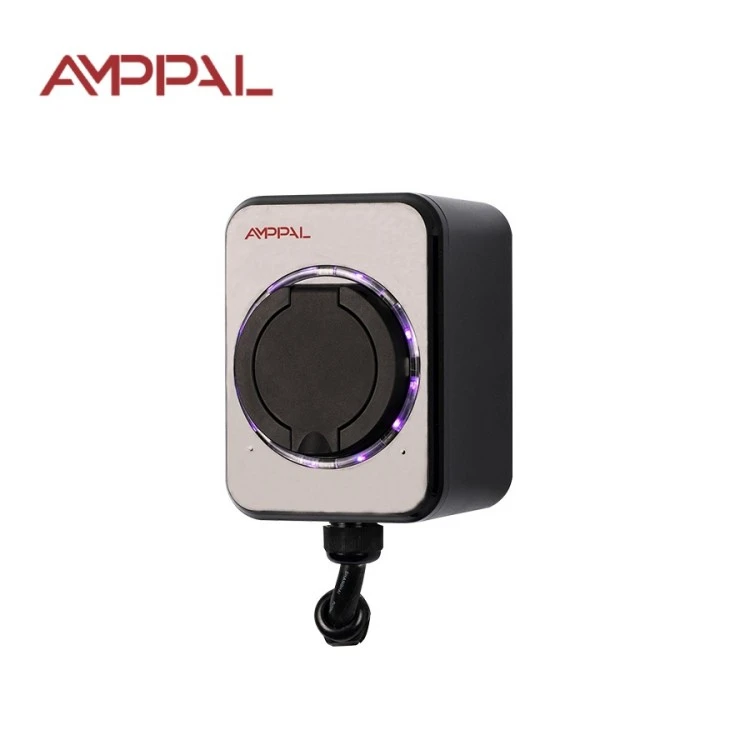

7kW Standard Wall-Mounted AC EV Charger for Home & Workplace

پنج مزیتی که در صورت‌حساب ماهانه شما نمایان می‌شود

تقریباً شش ساعت از خالی تا پر با باتری 40 کیلووات ساعتی، به راحتی در یک پنجره خاموش 8 ساعته در اکثر مناطق.

با نرخ غیر اوج 8 سنت در هر کیلووات ساعت، 15000 کیلومتر رانندگی حدود 180 دلار هزینه برق دارد – در مقابل تقریباً 1260 دلار برای بنزین در یک اتومبیل 7 لیتری در 100 کیلومتر.

یک مدار اختصاصی 32 آمپر بار را قابل پیش بینی نگه می دارد، بنابراین وال باکس هرگز جریان برق را با وسایل برقی مشترک نمی کند و هرگز در شب شکن خانه را خاموش نمی کند.

کنترل پایلوت IEC 61851-1:2017 از کانکتور و ورودی خودرو در برابر قوس در هنگام اتصال و بیرون کشیدن محافظت می کند.

چیزی برای اشتراک وجود ندارد: بدون سیم کارت، بدون هزینه ابر، بدون حساب برنامه. شارژر پس از ناپدید شدن شبکه کار می کند، زیرا هرگز روی آن نبوده است.

مشخصات فنی

پارامتر	مشخصات
مدل	AF-AC-07-B-A-O-1-SE
قدرت امتیازی	7 کیلو وات
ولتاژ ورودی	220VAC ±20%
جریان رتبه بندی شده	32A
فرکانس	50/60 هرتز
ابعاد	180 × 130 × 120 میلی متر
مصالح مسکن	ترموپلاستیک، UL94 V-0
درجه حفاظت	IP54
دمای عملیاتی	20- تا 50+ درجه سانتی گراد
گواهینامه	CE، IEC 61851-1:2017
گارانتی	استاندارد 2 ساله

نصب های معمولی برای یک واحد خانگی 7 کیلووات

خانه های مستقل و ویلا با گاراژ یا گاراژ و اتاق در تابلوی توزیع برای شکن 32A.

خانوارهای مسافربری روزانه که خودرو 60 تا 120 کیلومتر در روز را طی می کند و باید تا ساعت 6 صبح دوباره پر شود.

خانواده‌های دو خودرویی که به‌طور متوالی در یک شب در یک مدار مشترک شارژ می‌شوند، شب‌ها بر اساس عادت، شب‌ها را تغییر می‌دهند.

کسب و کارهای کوچک: صاحبان یک خودروی الکتریکی یا ون تحویلی که در محل خود پارک می کنند.

ساخت‌های جدید EV-ready که در آن یک مدار 32A در مرحله ساخت و ساز تقریباً هیچ چیز نصب شده است.

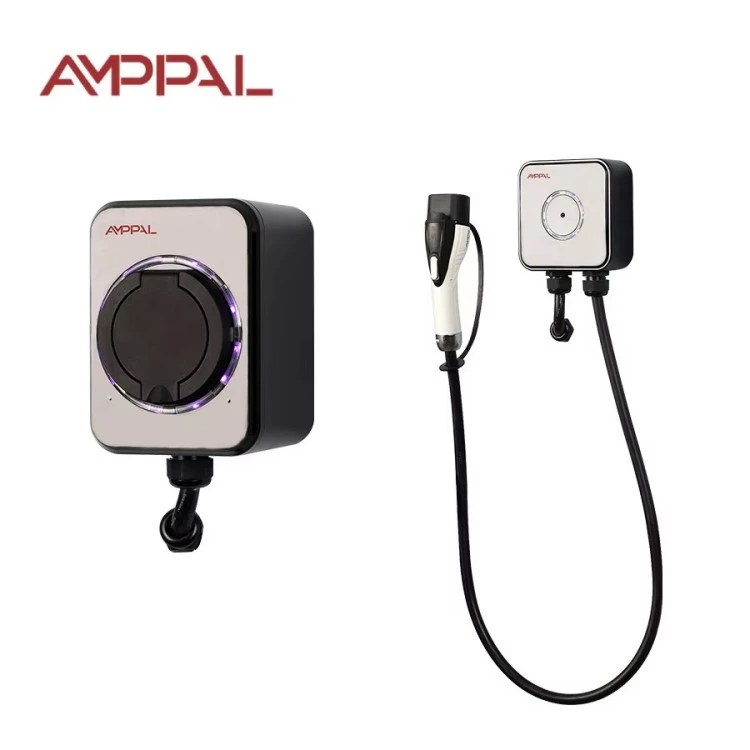

7kW Standard Wall-Mounted AC EV Charger for Home & Workplace

از سوکت دیواری تا باتری: زنجیره شارژ توضیح داده شد

زنجیر دارای چهار حلقه است: شبکه، پنل شما، این جعبه دیواری و شارژر خودرو. وال باکس کم جذاب ترین لینک است و این یک تعریف و تمجید است. 220VAC تک فاز مصرف می کند، سیگنال IEC 61851-1 mode-3 را از طریق سیم کنترل کنترل اعمال می کند و به سیستم های خود خودرو اجازه می دهد منحنی شارژ دقیق را تعیین کنند.

در 32 آمپر، گرما دشمن واقعی است، بنابراین کنتاکتور، سیم‌کشی و کانکتور برای جریان پیوسته در شبانه روز اندازه می‌شوند. محفظه ترموپلاستیک گرما را از بین می برد. با پر شدن باتری، معمولاً پس از 80 درصد، خودرو جریان خود را کاهش می‌دهد.

بدون مغز اندازه گیری در داخل، متر ابزار شما حسابداری را انجام می دهد. اگر تعرفه شما بعد از ساعت 10 شب کاهش پیدا کرد، وقتی به خانه رسیدید وصل کنید و اجازه دهید جعبه در حالت آماده به کار منتظر بماند - بیکار ماندن هزینه ای ندارد.

گواهینامه و بررسی کیفیت کارخانه

نشان‌گذاری CE با یک فایل فنی که شامل گزارش آزمایش IEC 61851-1:2017 است که در کارخانه ژجیانگ ما برای ممیزی مشتری نگهداری می‌شود.

مسیر جریان 32 آمپر با تست استقامت حرارتی تأیید می شود: ساعت ها بارگذاری مداوم در حالی که ترموکوپل ها دمای ترمینال را تماشا می کنند.

IP54 توسط آزمایش‌های کالیبره‌شده اسپری آب و محفظه گرد و غبار روی نمونه‌های تولیدی تأیید شده است، نه با خوش‌بینی کاتالوگ.

هر واحد قبل از اینکه اجازه خروج از خط را پیدا کند، آزمایش hipot را با ولتاژ نامی 1.5 برابر می گذراند.

هماهنگی جریان باقیمانده با RCD نوع A تأیید می شود، نوعی که اکثر کدهای ملی برای مدارهای EV توصیه می کنند.

نمونه‌برداری دسته‌ای، قبل از مهر و موم شدن هر محموله، دست دادن سیگنال خلبان را با شبیه‌ساز خودروی مرجع دوباره اجرا می‌کند.

هشت پله در خط تولید AMPPAL

این خط در محوطه دانشگاهی اجرا می شود که بیش از یک میلیون واحد شارژ را در سال 2024 تحویل داده است. روبات های FANUC مونتاژ مکرر را کنترل می کنند، لیزرهای TRUMPF صفحه نصب را برش می دهند.

1. بازرسی ورودی: هر رله، کنتاکتور، و دسته PCB در برابر لیست تامین کننده تایید شده بررسی می شود.

2. برد اصلی توسط دستگاه های SMT پر شده و در زیر نیتروژن لحیم کاری مجدد جریان دارد.

3. سفت‌افزار فلش می‌شود و شکل موج سیگنال پایلوت روی یک دستگاه شبیه‌ساز خودرو اندازه‌گیری می‌شود.

4. رله 32A و کنتاکتور مونتاژ شده و مقاومت تماس آنها ثبت می شود.

5. نیمه های بدنه دارای واشر IP54 هستند و با درایورهای گشتاور کالیبره شده بسته می شوند.

6. تست های هیپوت و مقاومت عایق روی هر واحد انجام می شود.

7. واحدها چندین ساعت را در محفظه سوزاندن 45 درجه سانتیگراد، تغذیه و سوئیچ سپری می کنند.

8. بازرسی بصری، قرار دادن برچسب و بسته بندی کارتن خط را با یک مهر QC به پایان می رساند.

راهنمای اندازه: زمانی که 7 کیلو وات مناسب است، زمانی که بیش از حد است

ابتدا رتبه شارژر داخل خودرو را بخوانید. اگر می گوید 6.6 کیلووات یا 7.2 کیلووات، این جعبه دیواری شریک مناسبی است: خودرو شارژ 40 کیلووات ساعتی را در حدود شش ساعت به پایان می رساند. اگر خودروی شما فقط 3.3 کیلو وات می‌پذیرد، واحد استاندارد 3.5 کیلووات خرید صادقانه‌ای است - جعبه 7 کیلووات نیمی از جلسه را بیکار می‌کند.

اگر خانه شما نمی تواند میزبان مدار 32 آمپری بدون ارتقاء پنل باشد، اگر کمتر از 50 کیلومتر در روز رانندگی می کنید و می توانید با یک خط 16 آمپری عبور کنید، یا اگر به صورتحساب، کنترل دسترسی RFID یا نظارت از راه دور نیاز دارید، این محصول اشتباه است. این مشاغل متعلق به خانواده شبکه ای OCPP هستند، نه به این جعبه.

و ابتدا پنل را در نظر بگیرید نه شارژر. یک شکن 32 آمپری با کابل مسی 6 میلی‌متر مربعی با اندازه کد محلی شما بیشتر از مارک روی جعبه دیواری اهمیت دارد. اگر برقکار مردد است، قبل از خرید هر چیزی نظر دوم را بگیرید.

چرا خریداران AMPPAL را به جای مارک های محلی انتخاب می کنند

سفارش تا ارسال 15-20 روز کاری است و ما جایگاه های تولید را برای توزیع کنندگان تکراری نگه می داریم.

MOQ برای هر سفارش مذاکره می شود. بسیاری از شرکای جدید با یک آزمایش 10-20 واحدی برای آزمایش بازار شروع می کنند.

سرویس OEM آرم، رنگ خانه، آثار هنری برچسب و ترجمه دستی به زبان شما را پوشش می دهد.

این کارخانه دارای گواهینامه های CE، TÜV، UL، و CB است و از مشتریان دعوت می کند تا خط را ممیزی کنند - چندین شریک اروپایی ما چنین کرده اند.

سابقه: بیش از 260 کارمند، بیش از 40 کشور صادراتی و 500 واحد خنک کننده مایع برای پروژه هیدروژن سبز NEOM در عربستان سعودی.

نحوه بسته بندی و ارسال سفارش شما

هر جعبه دیواری در یک کارتن فوم درج تقریباً 31 × 21 × 19 سانتی متر، وزن ناخالص حدود 2.8 کیلوگرم، با قالب نصب، پیچ و دستی حرکت می کند. کارتن از افت گوشه 1.2 متری جان سالم به در می برد و بیشتر حمل و نقل هوایی را پوشش می دهد.

برای حمل و نقل دریایی، کارتن ها به صورت پالت بندی شده و بسته بندی می شوند. تقریباً 1000 دستگاه برای یک کانتینر 20 فوتی و حدود 2100 دستگاه برای یک 40HQ مناسب است. سفارشات ترکیبی محصولات استاندارد و OCPP یک ظرف بدون هزینه اضافی مشترک است.

ما با EXW، FOB Ningbo یا CIF کار می کنیم و با فاکتور تجاری، لیست بسته بندی، گواهی مبدأ و پوشه CE ارسال می کنیم. نمونه ها طی 3 روز کاری پس از پرداخت توسط پیک ارسال می شوند.

دو سال گارانتی و پشتیبانی پس از فروش

دو سال پوشش عملکرد شارژ و اجزای داخلی، از کارخانه در چین تجلیل شد.

قطعات یدکی برای ادعاهای گارانتی ظرف 3-5 روز کاری ارسال می شود. اکثر تعمیرات تعویض برد یا تعویض رله است.

جریان RMA: عکس‌ها یا ویدیوی کوتاهی از خطا ارسال کنید، مهندسان ما ظرف یک روز کاری تشخیص می‌دهند و ما در مورد تعمیر یا تعویض توافق می‌کنیم.

تعمیر و نگهداری سبک است: محفظه را پاک کنید، غلاف کابل را دو بار در سال بررسی کنید، پس از ماه اول دوباره براکت را سفت کنید.

ما همچنین بیش از 200 ایستگاه شارژ را خودمان راه اندازی می کنیم، بنابراین تیم پشتیبانی ما از تجربه میدانی پاسخ می دهد، نه یک اسکریپت.

اشتباهات رایجی که در مدار 32 آمپری باید از آنها اجتناب کرد

اشتباه: شارژر را روی یک سوکت 16A مشترک اجرا کنید زیرا «احتمالاً خوب خواهد شد». سمت راست: یک مدار اختصاصی 32 آمپر با RCD نوع A که توسط یک برقکار تأیید شده است.

اشتباه است: با فرض اینکه ماشین 3.3 کیلوواتی در این جعبه سریعتر شارژ می شود. راست: شارژر آنبرد را بررسی کنید. ماشین محدودیت سرعت است، جعبه دیواری جاده است.

اشتباه: سیم پیچی کابل روی دستگاه هنگام شارژ. درست: آن را صاف قرار دهید تا خنک بماند.

اشتباه: شارژ در گاراژی که برای نگهداری بنزین یا تینر رنگ استفاده می شود. درست: مواد قابل اشتعال را چند متر دورتر نگه دارید و منطقه را تهویه کنید - محفظه V-0 آخرین راه حل است، نه مجوز.

اشتباه: نادیده گرفتن پریز دیواری گرم پشت شارژر. سمت راست: توقف کنید، با یک برقکار تماس بگیرید. گرما در نقطه پایانی به معنای شل شدن اتصال است.

بازخورد مالک متمرکز بر هزینه

یک صاحب خانه در بادن-وورتمبرگ، آلمان، یک خودروی برقی خانوادگی 58 کیلووات ساعتی را با تعرفه شبانه شارژ می کند. او 4.1 یورو برای هر شارژ کامل در مقابل تقریباً 70 یورو برای مخزن بنزین معادل محاسبه کرد، و تنها دلیل او این است که دفترچه راهنما هر دو نوع 3.5 کیلووات و 7 کیلووات را پوشش می دهد، بنابراین یک بار مشخصات فیوز اشتباهی را جستجو کرد.

یک مالک ویلا در ریاض با یک واحد 3.5 کیلوواتی شروع به کار کرد و پس از یک سال با رشد رانندگی خود ارتقا یافت. جعبه 7 کیلووات خودروی 45 کیلووات ساعتی خود را در حدود 6.5 ساعت حتی در تابستان، با گاراژ نزدیک به سقف 50 درجه سانتیگراد واحد - همانطور که به او هشدار داده بودیم، تمام می کند.

یک واردکننده در استانبول استاندارد 7 کیلو وات را به صورت کانتینری سفارش می دهد و آنها را به صاحبان آپارتمان با پارکینگ رزرو شده می فروشد. بازخورد او: گارانتی صفر در 14 ماه برمی‌گردد و او هر سه ماه یک‌بار کد تخفیف دو واحدی را برای مشتریانی با دو خودروی برقی درخواست می‌کند.
