شارژر AC EV قابل حمل 11 کیلوواتی با طراحی اکریلیک برای شارژ مسافرتی و منزل

نه یک Wallbox، یک ابزار برقی در سفر

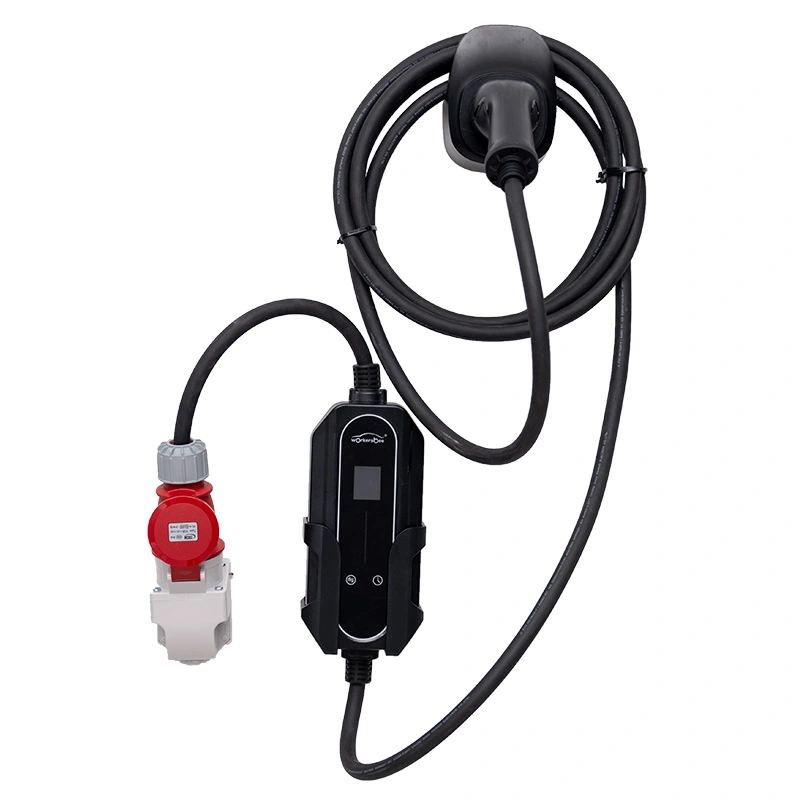

دوشاخه پنج پین قرمز رنگ CEE دلیل وجود این شارژر است.

در سراسر اروپا، آن پریز صنعتی قرمز 400 ولت نزدیک‌ترین چیز به یک استاندارد شارژ جهانی است: روی ستون‌های اردوگاه، محوطه‌های صنعتی، سایت‌های ساختمانی و ساختمان‌های مزرعه از پرتغال تا فنلاند قرار دارد.

شارژر AC EV قابل حمل 11 کیلوواتی با طراحی اکریلیک برای شارژ مسافرتی و منزل (نوع پنل اکریلیک، AF-AC-11kW) یک جعبه PC/ABS با صفحه اکریلیک صیقلی و یک ال سی دی است که به گونه ای طراحی شده است که 16 آمپر در هر فاز را دقیقاً از همان سوکت بکشد و 11 کیلو وات را به خودرو برساند.

در جایی که یک جعبه دیواری سه فاز ثابت شما را به یک ساختمان متعهد می‌کند، این دستگاه سوار خودرو می‌شود و هر پریز قرمز رنگ در قاره را به نقطه شارژ تبدیل می‌کند. این جایگزینی برای جعبه دیواری خانه نیست - ابزاری متفاوت برای نوع دیگری از رانندگی است.

چرا قابلیت حمل سه فاز مهم است؟

11 کیلووات از ورودی سه فاز 16 آمپر به معنی عدم شکار مدار 32 آمپر است. سوکت قرمز CEE 16A در کمپینگ ها و کارگاه ها بسیار رایج تر از پسر عموی تک فاز آبی 32A آن است.

تقریباً دو برابر توان یک واحد تک فاز 7 کیلووات - یک باتری 50 کیلووات ساعتی در حدود چهار ساعت و نیم شارژ می شود.

پنل اکریلیک و ال سی دی از مدیریت استفاده تجاری جان سالم به در می برند: خراشیدگی، لمس با انگشت سوخت و فضای ذخیره سازی خشن، خواندن را کسل کننده نمی کند.

محفظه دارای استاندارد IP55 در برابر مکان‌های هوای آزاد، هوای نمک ساحلی و گرد و غبار ساختمانی که واحد کمتری را مسدود می‌کند، مقاومت می‌کند.

پنجره عملیاتی 30- تا 50+ درجه سانتیگراد در یک اتاقک آب و هوا تأیید شده است - مربوط به زمستانهای شمال اروپا و فصول استپ آسیای مرکزی.

کابل پنج متری و بدنه جمع و جور به شما امکان می دهد بدون ژیمناستیک پارکینگ به سوکت برسید و دستگاه به صورت صاف در یک کیف حمل قرار می گیرد.

مشخصات فنی

بازارها و جاده ها این واحد برای آن ساخته شده است

تورهای اروپایی برون مرزی: یک شارژر، یک دوشاخه قرمز و همان کانکتور در فرانسه، آلمان، شمال اروپا و بالکان کار می کند.

سایت‌های صنعتی و ساختمانی که قبلاً اتصالات سه فاز و نقطه شارژ دائمی وجود دارد، نیاز به مجوز ساختمان دارند.

انبارهای ناوگان و شرکت های اجاره ای که وسایل نقلیه را بین سایت ها جابجا می کنند و از نصب وال باکس در هر حیاط خودداری می کنند.

بازارهای شمال اروپا و روسیه/آسیای مرکزی که در آن شارژ زیر صفر یک واقعیت زمستانی است، نه گوشه ای.

رویدادها و نمایشگاه‌ها: شارژ وسایل نقلیه آزمایشی از منبع تغذیه رویداد 380 ولت به جای راه‌اندازی راه‌های توسعه در سراسر سالن.

آنچه در برق 11 کیلووات اتفاق می افتد

ولتاژ سه فاز 380/400 ولت از طریق دوشاخه قرمز CEE وارد می شود و فاز به فاز به مدار شارژ واحدی که خودرو می پذیرد تبدیل می شود. این جعبه در هر فاز 16 آمپر می کشد، که برای اکثر منابع تجاری به اندازه کافی متوسط ​​است و در عین حال تا 11 کیلووات توان واقعی را اضافه می کند.

قبل از روشن کردن، دستگاه با ماشین روی پایلوت کنترل نوع 2 دست می‌دهد و تأیید می‌کند که شارژر داخل خودرو می‌تواند جریان سه فاز را بگیرد. برخی از خودروهای برقی فقط تک فاز شارژ می‌کنند، حتی با سه فاز موجود. جعبه این موضوع را به جای اینکه بی‌صدا از کار بیاندازد، روی LCD گزارش می‌کند.

حفاظت عمیق تر از یک قطع کننده خانگی است: اضافه ولتاژ، ولتاژ کم، اضافه بار، اتصال کوتاه، خطاهای زمین، بیش از حد دما، توقف اضطراری و جریان باقیمانده همه به طور مستقل مشاهده می شوند، با دستگاه خاموش می شود و یک کد را نشان می دهد.

از آنجایی که ورودی 15 ± 380 VAC است، این واحد شبکه‌های ضعیف روستایی را بهتر از شارژرهای تک فاز با توان مشابه تحمل می‌کند - کاهش ولتاژی که بار تک فاز 32 آمپر را متوقف می‌کند در آن پنجره جذب می‌شود.

گواهی هایی که یک مقام مرزی به رسمیت می شناسد

گواهی‌های CQC، CE و TUV در هر مدل و دسته صادر می‌شوند و شماره گزارش آماده تحویل به کارگزاران گمرک یا مقامات صدور گواهینامه است.

هر واحد قبل از بسته شدن محفظه، 100% آزمایش می شود - استحکام دی الکتریک، مقاومت عایق و تداوم زمین - قبل از بسته شدن محفظه، نمونه برداری نمی شود.

پس از مونتاژ، سوزاندن 30 دقیقه با بار کامل. دستگاه باید 11 کیلو وات را بدون رانش حرارتی قبل از اینکه اجازه ورود به بسته بندی را داشته باشد، نگه دارد.

تست گرد و غبار و اسپری IP55 جعبه مونتاژ شده کامل، از جمله اتصال پانل اکریلیک و غده های کابل را پوشش می دهد.

استقامت در سطح دسته ای: چرخه کنتاکتور تا 10000 عملیات و 96 ساعت نمک پاش روی برد کنترل و LCD.

اعتبار سنجی اتاقک آب و هوا در بین -30 درجه سانتیگراد تا 50+ درجه سانتیگراد، با رفتار راه‌اندازی که در سردترین حالت ثبت شده است.

از تخته تا جعبه: مسیر ساخت

مسیر با برد کنترل شروع می شود: مونتاژ انتخاب و جاسازی، لحیم کاری موجی، سپس پوشش منسجم برای محافظت از قطعات الکترونیکی در برابر تراکم - یک خطر واقعی در بازارهای با آب و هوای سرد که در آن واحد بین هوای -20 درجه سانتیگراد و یک کابین گرم حرکت می کند.

محفظه PC/ABS بر روی سلول های رباتیک ساخته شده با FANUC و TRUMPF در کارخانه AMPPAL در Yueqing، ژجیانگ ساخته شده است. پانل اکریلیک با CNC برش خورده و در همان محل جلا داده شده است و محصولات AC و DC هرگز خط مونتاژ مشترکی ندارند.

مونتاژ از طریق نصب در مرحله برق، اتصال RCD و کنتاکتور، آب بندی غده کابل، نصب پانل و میز تست دو مرحله ای پیشرفت می کند. هر اپراتور مرحله را با شماره سریال واحد ثبت می کند.

AMPPAL که در سال 2014 تاسیس شد، اکنون ظرفیت سالانه بیش از یک میلیون واحد شارژ را دارد و در مجموع بیش از یک میلیون دستگاه را تحویل داده است. QC نهایی در هر واحد قابل حمل دستی است: احساس قفل، کاهش فشار کابل، پایان پانل - جزئیاتی که کاربر هر روز لمس می کند.

بررسی واقعیت سه فازی: این واحد در کجا مناسب است (و کجا نیست)

اگر رانندگی شما مرتباً از مرزها عبور می کند یا از سایت هایی با تجهیزات سه فاز کار می کند، از دستگاه 11 کیلوواتی استفاده کنید، و اگر شارژر خودروی شما واقعاً سه فاز را می پذیرد - ابتدا برگه مشخصات خودرو را بررسی کنید، زیرا خودروی تک فاز تقریباً یک سوم ظرفیت جعبه شارژ می شود.

اگر تنها منبع برق شما یک پریز تک فاز خانگی است، آن را در کاتالوگ بگذارید: این واحد از نظر طراحی سه فاز است و هیچ آداپتوری 220 ولت تک فاز را به 11 کیلو وات تبدیل نمی کند. برای خانه های تک فاز خالص، مدل قابل حمل 7 کیلو وات مناسب است.

اگر یک وسیله نقلیه را هر شب در یک گاراژ ثابت شارژ می‌کنید، آن را رها کنید - یک جعبه دیواری نصب‌شده با مدیریت بار، یک واحد قابل حمل را در قیمت و مرتب بودن شکست می‌دهد.

و اگر به شارژ سریع 22 کیلوواتی یا DC نیاز دارید، این جعبه کاملاً ابزار اشتباهی است. آنها نیاز به AC سه فاز در 32A یا به طور کلی یک شارژر DC دارند.

چرا توزیع کنندگان خط 11 کیلووات را ذخیره می کنند؟

محصولی با خریدار روشن و کم‌خدمت: اپراتورهای تجاری و مسافران خودروهای برقی مسافت طولانی که نمی‌توانند از شارژ خانگی استفاده کنند.

15-20 روز کاری زمان در تنظیمات استاندارد؛ نام تجاری OEM بر روی پانل اکریلیک و بسته بندی در یک برنامه اجرا می شود.

Modest MOQ به واردکنندگان این امکان را می‌دهد تا قبل از تخصیص فضای کانتینر، جایگاه سه فاز را تأیید کنند.

فیش 16A قرمز CEE پیکربندی شده، تفنگ نوع 2 (GB/T در صورت درخواست) و گواهی - CE/TUV/CQC - برای بازار مقصد آماده شده است.

AMPPAL به بیش از 40 کشور صادر می کند، خود بیش از 200 ایستگاه شارژ را راه اندازی می کند و پروژه هایی مانند سایت هیدروژن سبز NEOM را تامین می کند. شریک شما یک شرکت تجاری نیست بلکه سازنده است.

بسته بندی شده، پالت شده و بیرون از در

هر واحد 11 کیلووات در یک کارتن آماده خرده‌فروشی که برای شبکه‌های پیک و نمایش قفسه‌ها به طور یکسان طراحی شده است ارسال می‌شود، زیرا این دسته فروش آنلاین زیادی دارد. وزن کل کارتن حدود 8 تا 10 کیلوگرم شامل کابل 5 متری است - به اندازه کافی برای حمل و نقل هوایی زمانی که یک توزیع کننده به انبار نیاز دارد، سبک است.

بسته بندی سفارشات کانتینر 80 تا 120 کارتن در هر بار 20 فوتی بسته به اندازه کارتن، بسته بندی شده در پالت، بسته بندی کشدار و برچسب گذاری شده به علامت خریدار است.

اسناد همراه با کالاها همراه است: فاکتور تجاری، لیست بسته‌بندی، گواهی‌های CE/TUV/CQC و گزارش‌های آزمایش، که باعث می‌شود واردات برق سه فاز از طریق گمرک در بیش از 40 کشور انجام شود.

خدمات در سراسر مرزها

ضمانت 2 ساله مرتبط با شماره سریال، از طریق شبکه صادرات AMPPAL حتی زمانی که واحد کشور تغییر می کند، رعایت می شود.

بردهای یدکی، ماژول‌های LCD و مجموعه کابل‌ها ظرف 5 روز کاری پس از تایید انبار و ارسال می‌شوند.

تشخیص با کد خطای LCD از طریق ایمیل یا واتس اپ - اکثر موارد بدون بازگشت سخت افزار حل می شوند.

به‌روزرسانی‌های میان‌افزار و APP Mini Program از طریق پورتال کارخانه برای طول عمر محصول توزیع می‌شوند.

راهنمای مراقبت از آب و هوای سرد شامل: قبل از شارژ کامل در سرمای شدید، اجازه دهید دستگاه تا بالای -10 درجه سانتیگراد گرم شود.

پنج اشتباه میدانی که مدام می بینیم

اشتباه است: با فرض اینکه هر سوکت قرمز کمپینگ دارای رتبه 16A است - برخی از آنها 32A هستند و برخی بدون برچسب هستند. سمت راست: پلاک امتیاز سوکت را بررسی کنید. واحد 16A در هر فاز می کشد و در هر یک از آنها ایمن است، اما کابل و دوشاخه باید مطابقت داشته باشند.

اشتباه: پارک کردن وسیله نقلیه با کابل کشیده شده در مسیر پیاده رو. راست: کابل را در بالای سر یا زیر تشک قرار دهید و پس از جدا کردن از پریز، تفنگ را محکم کنید.

اشتباه: استفاده از یک سوکت تک فاز آبی 16A از طریق یک آداپتور خانگی. درست: فقط از اتصال پنج پین قرمز CEE اصلی که واحد برای آن ساخته شده است استفاده کنید.

اشتباه: بسته شدن کیس در حالی که دستگاه داغ است از یک جلسه شارژ کامل. درست: اجازه دهید چند دقیقه در حالت بیکار بماند و آن را خشک و شل نگه دارید.

اشتباه: نادیده گرفتن هشدار LCD و ادامه رانندگی. درست: کد را بخوانید، علت خطا را پاک کنید و در صورت تکرار کد با ما تماس بگیرید.

صداهایی از راه دور

یک شرکت لجستیک فنلاندی چهار خودروی الکتریکی تحویل را بین هلسینکی و لاپلند راه اندازی می کند. مدیر ناوگان آنها: "در دمای -25 درجه سانتیگراد، دستگاه شروع به کار می کند و 11 کیلووات را نگه می دارد، جایی که دو شارژر تک فاز ما به سادگی متوقف شدند. ما کاش کابل به جای پنج متر شش متر بود - یکی از حیاط های ما زاویه پارک را محدود می کند.

یک واردکننده مستقر در قزاقستان، مدل 11 کیلوواتی را به پیمانکاران خدمات معدنی می فروشد: "سایت ها ژنراتورهای دیزلی سه فاز دارند، نه ایستگاه های شارژ. این جعبه یک اتصال ژنراتور را در عرض چند دقیقه به نقطه شارژ تبدیل می کند. پانل اکریلیک ضربه خورده است و هنوز هم جدید به نظر می رسد، که ما را شگفت زده کرد.

یک زوج آلمانی که به مدت دو ماه در اسکاندیناوی بودند، در اواسط سفر برای ما نوشتند: «هر کمپینگ با سوکت قرمز CEE یک شبه شارژ کامل شد. قبلاً در اطراف سوکت های آبی برنامه ریزی می کردیم و صبح ها را برای شکار تلف می کردیم. تنها ناامیدی یک اردوگاه فرانسوی بود که سوکت قرمزش پشت یک دروازه قفل شده بود - هیچ شارژری این مشکل را حل نمی کند.

سوالات متداول عبور از مرز

س: واحد 11 کیلووات از کدام دوشاخه استفاده می کند؟

A: دوشاخه سه فاز صنعتی 400 ولت پنج پین قرمز CEE، 16 آمپر، استانداردی که در کمپ‌ها، مزارع و کارگاه‌های اروپایی یافت می‌شود.

س: آیا می توان آن را از یک سوکت تک فاز خانگی شارژ کرد؟

پاسخ: خیر. نیاز به سه فاز 380/400 ولت دارد. در منبع تغذیه تک فاز، بر اساس طراحی، واحد برق نخواهد گرفت.

س: شارژر داخلی ماشین من - آیا 11 کیلو وات را می پذیرد؟

A: فقط در صورتی که از شارژ AC سه فاز پشتیبانی کند. مشخصات خودرو را بررسی کنید، زیرا بسیاری از خودروهای برقی فشرده تک فاز محدود هستند.

س: واقعاً چقدر سریع شارژ می شود؟

پاسخ: حدود 50 کیلووات ساعت در تقریباً 4.5 ساعت در خروجی کامل - توقف یک شبه یک روز کامل به مسافت رانندگی اضافه می کند.

س: آیا رتبه -30 ℃ قابل اعتماد است؟

A: این اتاقک آب و هوا تأیید شده است، با راه اندازی در سردترین حالت آزمایش شده است. ما همچنان توصیه می کنیم که دستگاه را قبل از جلسات با بار کامل در سرمای عمیق گرم کنید.

س: آیا در کشورهای دارای شبکه سه فاز 230 ولت کار می کند؟

A: پنجره ورودی 380VAC ± 15% اکثر شبکه های اروپایی 400 ولت را پوشش می دهد. برای شبکه های غیر استاندارد در زمان سفارش ولتاژ فاز به فاز خود را با ما تأیید کنید.

س: چه مدارکی برای گمرک دریافت می کنم؟

A: گواهینامه های CE، TUV و CQC، گزارش های آزمایش، فاکتور تجاری و لیست بسته بندی، آماده شده برای صادرات به 40+ کشور.

س: آیا واقعا قابل حمل است؟

پاسخ: حدود 8 تا 10 کیلوگرم بسته بندی شده، با گزینه کیف حمل - به اندازه کافی سنگین برای احساس صنعتی، به اندازه کافی سبک برای حرکت یک نفر.
