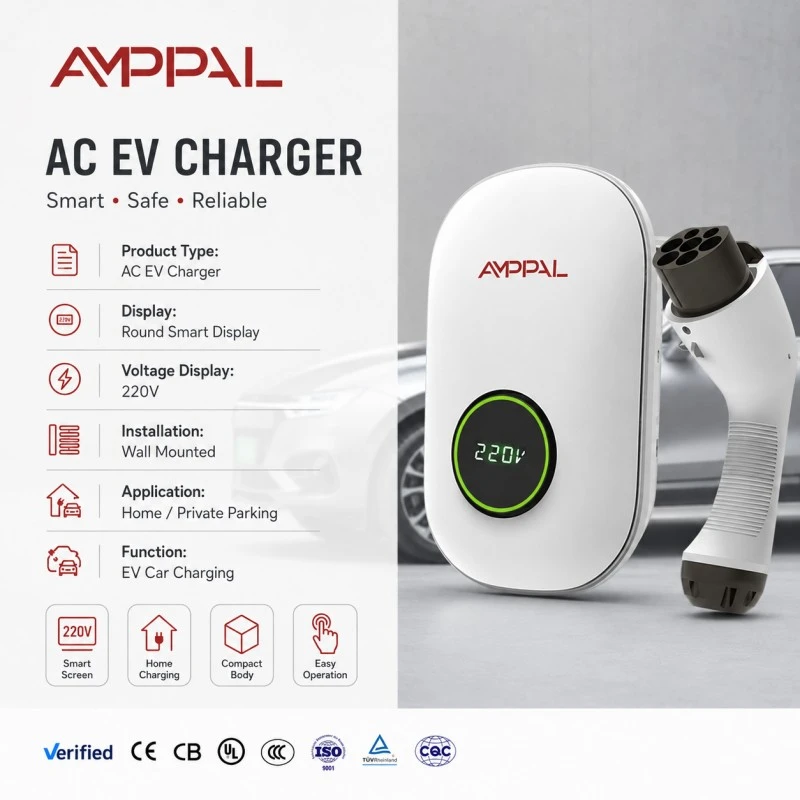

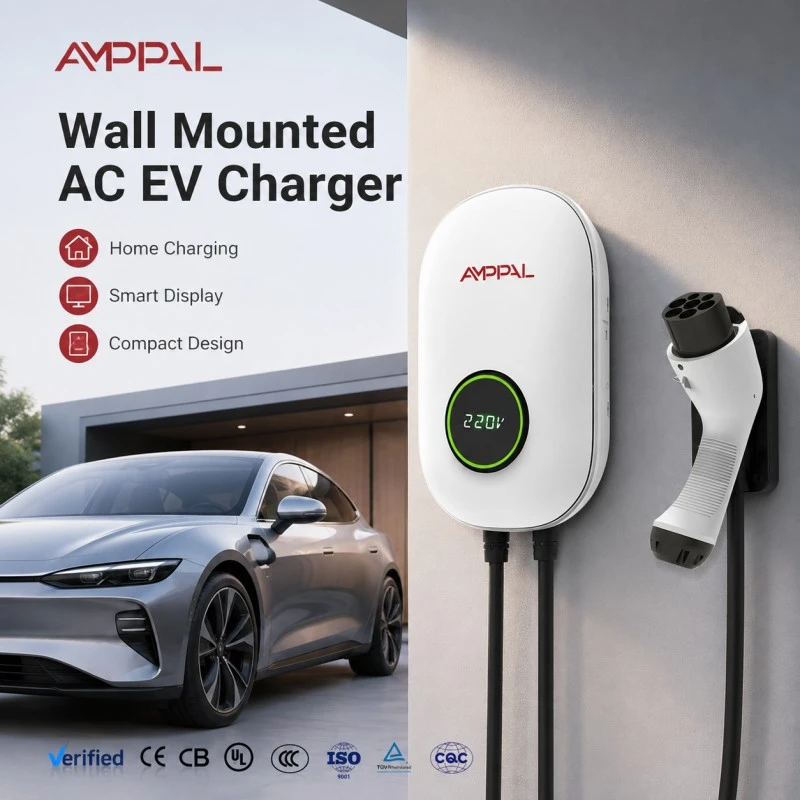

شارژر AC EV قابل حمل 11 کیلوواتی برای مصارف مسکونی و تجاری

چرا 11 کیلووات به پیش فرض اروپا تبدیل شد؟

سهام مسکن قدرت شارژر را تعیین می کند. در سرتاسر آلمان، اتریش، کشورهای شمال اروپا، کشورهای بنلوکس و بسیاری از اروپای مرکزی، خانه ها به صورت استاندارد با یک منبع تغذیه سه فاز 400 ولت سیم کشی می شوند. یک Wallbox 16A را در هر یک از سه فاز تغذیه کنید و 11 کیلو وات دریافت می کنید — بدون ارتقاء منبع، بدون برنامه خاصی.

شارژر AC EV قابل حمل 11 کیلوواتی برای مصارف مسکونی و تجاری، به دلیلی عملی، در 11 کیلووات وجود دارد نه مقداری گردتر. اندازه AF-AC-11-B-A-O-1/2-SF به اندازه ای است که یک برد توزیع داخلی اروپایی می تواند ارائه دهد.

ارزش آن را دارد که در مورد فیزیک شفاف باشیم. یازده کیلووات شارژ سریع نیست. تقریباً 50 تا 60 کیلومتر در ساعت برد دارد که تقریباً هر خودرویی را در یک شب پر می کند. اگر نیاز به باتری دارید که در بیست دقیقه پر شود، به DC نیاز دارید و هیچ والباکس AC به هر قیمتی این کار را انجام نمی دهد.

چه سه فازی با جعبه تک فاز شما را می خرد

تقریباً 1.6 برابر نرخ شارژ یک واحد تک فاز 7.4 کیلوواتی، بدون افزایش جریان در هر فاز - هنوز فقط 16A در هر پایه.

قرعه کشی متوازن بین L1، L2 و L3. تابلوی توزیع شما یک بار یکنواخت را می بیند نه یک فاز که همه چیز را حمل می کند، که اگر همسایه ها نیز در حال شارژ باشند مهم است.

جریان کمتر به ازای هر هادی به معنی گرمای کمتر در کابل و پایانه ها در یک جلسه شارژ طولانی است.

سازگار با شارژرهای داخلی 11 کیلوواتی که بر روی اکثر خودروهای برقی بازار اروپا نصب شده است - شما به جای گاز دادن، از قابلیت AC کامل خودرو استفاده می کنید.

آب بندی IP65 و محدوده -30 درجه سانتیگراد تا 50+ درجه سانتیگراد، بنابراین زمستان نوردیک یا دیوار بدون پناه در کوه های آلپ مطابق با مشخصات است.

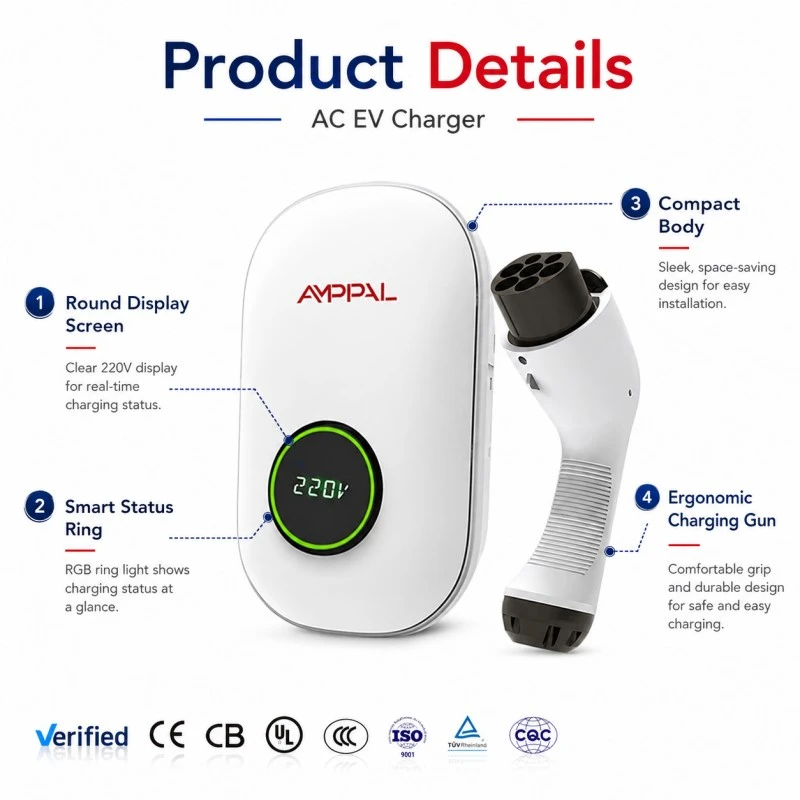

304 × 191 × 95 میلی متر و به اندازه کافی سبک برای نصب یک نفر، با وجود اینکه یک واحد سه فاز است.

مشخصات فنی

خانه ها و ساختمان ها این مناسب است

خانه های یک خانواده آلمانی، اتریشی و سوئیسی: سه فاز در واحد مصرف کننده استاندارد است، بنابراین 11 کیلو وات معمولاً نیازی به دخالت برق ندارد.

املاک نوردیک با پارکینگ در فضای باز: درجه -30 درجه سانتیگراد و بدنه IP65 نصب بدون پناه را در طول زمستان انجام می دهد.

خانه های تراس دار هلندی و بلژیکی: به اندازه کافی جمع و جور برای یک دیوار جانبی باریک یا یک گذرگاه ورودی مشترک.

ساختمان‌های آپارتمانی کوچک با دو یا سه واحد: بارگذاری متعادل سه فاز، عرضه ساختمان را در محدوده نگه می‌دارد.

خودروی شرکت پارک شده در خانه کارمند: 11 کیلووات شبانه یک روز کاری کامل رانندگی را پوشش می‌دهد، و گزارش APP یک سابقه تمیز برای بازپرداخت هزینه‌ها ارائه می‌دهد.

نحوه مدیریت واحد تامین سه فاز

جعبه دیواری AC را به وسیله نقلیه سوئیچ می کند. تبدیل به DC در داخل شارژر آنبورد خودرو اتفاق می افتد. چیزی که این واحد در واقع کنترل می‌کند سیگنال خلبان است - این سیگنال به خودرو می‌گوید چه مقدار جریانی که نصب می‌تواند به طور ایمن ارائه کند، و خودرو بر این اساس خود را محدود می‌کند.

قبل از بسته شدن کنتاکتور، واحد تداوم زمین را بررسی می کند و تأیید می کند که وسیله نقلیه به درستی وصل و قفل شده است. در طول جلسه، یک مرحله تشخیص جریان باقیمانده نشت DC و همچنین AC را بررسی می کند، که این الزامی است که واردات ارزان تر فروخته شده به اروپا را جلب می کند.

اگر یکی از فازها خارج شود - که در مورد منابع روستایی غیرمعمول نیست - واحد عدم تعادل را تشخیص می دهد و به جای ادامه دادن روی دو پایه متوقف می شود. به همین دلیل است که خرابی فاز به‌جای شارژر آسیب‌دیده در گوشی، به یک رویداد ثبت‌شده در تلفن شما تبدیل می‌شود.

انطباق با بازار اروپا

انطباق CE که دستورالعمل های ولتاژ پایین و EMC را پوشش می دهد، با فایل فنی که در هر سری مدل نگهداری می شود.

هر واحد قبل از بسته بندی تحت آزمایش مقاومت دی الکتریک و تداوم زمین قرار می گیرد - این آزمایش 100٪ است، نه نمونه برداری دسته ای.

تأیید IP65 با جت آب، نه فقط اسپری. رقم دوم آن چیزی است که این را از واحدهای IP54 که بر بودجه بازار تسلط دارند جدا می کند.

چرخه حرارتی بین -30 درجه سانتیگراد و +70 درجه سانتیگراد بر روی نمونه‌های تولیدی، منعکس‌کننده شرایط ذخیره‌سازی و عملیاتی تاسیسات شمال اروپا است.

حفاظت جریان باقیمانده برای تشخیص عیب AC و 6mA DC آزمایش شده است، مطابق با آنچه نصابان اروپایی باید در هنگام راه اندازی تأیید کنند.

رکورد آزمایشی با شماره سریال هر واحد را همراهی می‌کند، که اگر بازرس ساختمان درخواست مدرک کند، موضوع را ساده می‌کند.

مسیر تولید

1. ورودی قطعات - کنتاکتورها، ماژول‌های RCD، کنترل‌کننده‌ها و محفظه‌ها قبل از ورود به انبار مطابق با مشخصات بررسی می‌شوند.

2. قالب گیری و بازرسی محفظه - محفظه پلی کربنات از نظر صافی سطح مهر و موم بررسی می شود، زیرا IP65 به آن بستگی دارد.

3. اتصالات واشر - مهر و موم ها قرار می گیرند و تأیید می شوند به جای اینکه به سادگی در جای خود رها شوند.

4. مونتاژ الکترونیک - کنترل کننده، کنتاکتور و مرحله RCD نصب شده در خط AC ما. گشتاور ترمینال ثبت می شود.

5. بارگذاری سفت‌افزار و کالیبراسیون سیگنال خلبان در برابر شبیه‌ساز خودروی مرجع.

6. تست ایمنی الکتریکی - استحکام دی الکتریک، مقاومت عایق، تداوم زمین، تایید سفر RCD.

7. تست آب جت IP65 بر روی واحدهای نمونه برداری شده از هر دسته، با باز شدن محفظه پس از آن برای تایید فضای داخلی خشک.

8. خیساندن عملکردی، بسته بندی در کارتن های آماده خرده فروشی، و پالت سازی برای صادرات.

آیا باید 11 کیلووات بخرید یا 7.4 کیلووات؟

قبل از تصمیم گیری دو چیز را بررسی کنید: عرضه و ماشین خود. اگر واحد مصرفی شما تک فاز است، این مدل خرید مناسبی نیست و ارتقاء منبع داخلی به سه فاز به ندرت ارزش آن را دارد که صرفاً شارژ شود - به جای آن نسخه تک فاز 7 کیلووات را خریداری کنید.

سپس ماشین را چک کنید. وسیله نقلیه ای با شارژر داخلی 7.4 کیلووات، 7.4 کیلووات از این واحد می گیرد و نه بیشتر. شما برای ظرفیتی که ماشین نمی تواند استفاده کند پرداخت می کنید. بسیاری از مدل‌های پرطرفدار در این دسته قرار می‌گیرند، بنابراین به جای فرض کردن، ارزش تایید را دارد.

در جایی که هر دو باکس تیک خورده اند - منبع تغذیه سه فاز و یک ماشین با توان 11 کیلووات - این انتخاب صحیح است و باتری را تقریباً دو سوم زمان یک واحد تک فاز پر می کند.

امتیاز برای افزایش با سایر تامین کنندگان

به طور خاص رقم دوم رتبه IP را بخواهید. IP65 در برابر جت های آب مقاومت می کند. IP54 پاشیدن آب را کنترل می کند. در یک دیوار اروپایی آشکار، این تفاوت در دو زمستان خود را نشان می دهد.

بپرسید که آیا تشخیص جریان باقیمانده 6 میلی آمپر DC تعبیه شده است یا به دستگاه خارجی نیاز دارد. مال ما یکپارچه است.

در مورد رفتار در از دست دادن فاز بپرسید. دستگاهی که در دو فاز کار می کند می تواند به شارژر خودرو آسیب برساند.

بپرسید بدون اینترنت چه اتفاقی می افتد؟ این دستگاه مستقیماً از طریق یک تلفن از طریق بلوتوث کنترل می شود، بنابراین بدون شبکه کار می کند.

شرایط تجاری در اینجا: MOQ 1 واحد برای ساخت استاندارد، 15-20 روز کاری تولید، 2 سال گارانتی، نام تجاری سفارشی موجود از 100 واحد.

بسته بندی و حمل بار به اروپا

واحد شارژ AC EV دیواری قابل حمل 11 کیلوواتی برای مصارف مسکونی و تجاری در یک کارتن چاپی آماده خرده فروشی در ابعاد 380 × 260 × 150 میلی متر با وزن تقریبی 4.5 کیلوگرم شامل کابل، با درج های فوم قالب گیری شده و یک کیسه خشک کن ارسال می شود.

کارتن ها 20 عدد در یک پالت روی چوب بدون بخور عملیات حرارتی شده، بسته بندی شده و تسمه دار بسته بندی می شوند. یک کانتینر 20 فوتی تقریباً 1800 واحد نیاز دارد. مقادیر کوچکتر با توجه به وزن کم به خوبی به عنوان LCL یا هوا حرکت می کنند.

ما EXW، FOB Ningbo یا شانگهای، CIF و DDP را به اکثر مقاصد اتحادیه اروپا ارسال می کنیم. اسناد شامل فاکتور تجاری، لیست بسته بندی، اعلامیه انطباق CE، گزارش آزمایش با شماره سریال و گواهی مبدا می باشد. برای توزیع‌کنندگان، ما می‌توانیم بسته‌بندی خرده‌فروشی را به برند و زبان خودتان چاپ کنیم.

گارانتی و پشتیبانی مداوم

استاندارد دو ساله در واحد کامل، پوشش کنتاکتور، مرحله RCD، کنترلر و محفظه.

عیب‌ها معمولاً از گزارش رویداد APP تشخیص داده می‌شوند - نصب‌کنندگان یک اسکرین شات برای ما ارسال می‌کنند و ما بدون بازدید از سایت علت را شناسایی می‌کنیم.

واحدهای جایگزین یا قطعات در عرض 48 ساعت پس از تأیید خطا، معمولاً 3-5 روز کاری به اروپا با پیک ارسال می شوند.

راهنمای نصب، شماتیک سیم کشی و چک لیست راه اندازی به زبان انگلیسی ارائه شده است. نسخه های آلمانی، فرانسوی و هلندی برای سفارشات حجمی موجود است.

به غیر از بررسی بصری سالانه کابل، واشر و پایانه ها، نیازی به سرویس معمولی نیست.

خطاهای نصب که ارزش اجتناب از آن را دارد

اشتباه: با فرض سه فاز بودن خانه چون خیابان است. راست: واحد مصرف کننده را باز کنید و قبل از سفارش سه هادی زنده را تأیید کنید.

اشتباه: اتصال از طریق یک مدار مشترک موجود. راست: یک مدار سه فاز اختصاصی را با قطع کننده خودش و RCD به اندازه محل نصب اجرا کنید.

اشتباه: تکیه بر IP65 برای زنده ماندن در جت واش در فاصله نزدیک. درست: در آزمایش استاندارد در برابر جت های آب مهر و موم شده است، اما واشر فشار را مستقیماً به درزهای محفظه هدف نگیرید.

اشتباه: نصب با ورودی کابل رو به بالا. سمت راست: جهت گیری در دفترچه راهنما را دنبال کنید. آب کابل را ردیابی می کند و در هر نقطه ورودی که رو به آسمان باشد، استخر می گیرد.

اشتباه: رد شدن از بررسی چرخش فاز. درست: هنگام راه‌اندازی آن را تأیید کنید - واحد به جای شارژ کردن، خطا را گزارش می‌کند و این تماس غیرقابل اجتناب هزینه روز نصاب را دارد.

بازخورد از تاسیسات اروپایی

یک نصاب در نیدرزاکسن از اوایل سال 2025 حدود 40 دستگاه از اینها را در خانه های نوساز نصب کرده است. نظر عملی او: بدنه جمع و جور بیش از آنچه در برگه مشخصات نشان می دهد اهمیت دارد، زیرا اتاق های تاسیسات آلمانی شلوغ هستند و یک جعبه دیواری بزرگ اغلب به طور پیش فرض در بیرون قرار می گیرد.

یکی از مالکان خانه در ترومسو، در داخل دایره قطب شمال، گزارش داد که واحد دو زمستان بدون ایراد کار کرده است، اگرچه او اشاره کرد که برنامه تلفن در سرمای عمیق قبل از گرم شدن لوازم الکترونیکی به کندی متصل می شود. ما آن را به تیم سیستم عامل ارسال کردیم. این یک رفتار بیدار شدن از طریق بلوتوث است، نه مشکل شارژ.

یکی از مدیران املاک در روتردام که شش واحد را در سه ساختمان اداره می‌کند، گفت که کشش متوازن سه فاز عامل تعیین‌کننده است - تامین ساختمان نمی‌توانست شش شارژر تک فاز را که همگی یک پایه را بارگیری می‌کنند، تحمل کند.

سوالات متداول

س: چگونه بفهمم که سه فاز در خانه دارم؟

پاسخ: واحد مصرف کننده را برای سه هادی برق بررسی کنید، یا به کنتور خود نگاه کنید - کنتورهای سه فاز خوانش های جداگانه در هر فاز را نشان می دهند. برقکار شما می تواند در عرض چند دقیقه تایید کند.

س: اگر ماشین من فقط 7.4 کیلووات AC مصرف کند چه؟

A: با 7.4 کیلو وات شارژ می شود. هیچ چیزی آسیب ندیده است، اما شما برای ظرفیتی که نمی توانید استفاده کنید، هزینه می پردازید - در عوض مدل تک فاز را خریداری کنید.

س: چه مدت برای شارژ کامل؟

A: حدود 50-60 کیلومتر برد در ساعت. یک باتری 60 کیلووات ساعتی از 20 درصد تا پر شدن تقریباً پنج ساعت طول می کشد.

س: آیا به اینترنت نیاز دارد؟

پاسخ: خیر. کنترل بلوتوث بدون شبکه از تلفن به شارژر کار می کند. اگر می خواهید دید از راه دور داشته باشید، WiFi اختیاری است.

س: آیا برای نصب در فضای باز در اسکاندیناوی مناسب است؟

پاسخ: بله - IP65 و دارای امتیاز 30- درجه سانتیگراد. جهت نصب را در دفترچه راهنما دنبال کنید تا آب در ورودی کابل جمع نشود.

س: کدام کانکتور نصب شده است؟

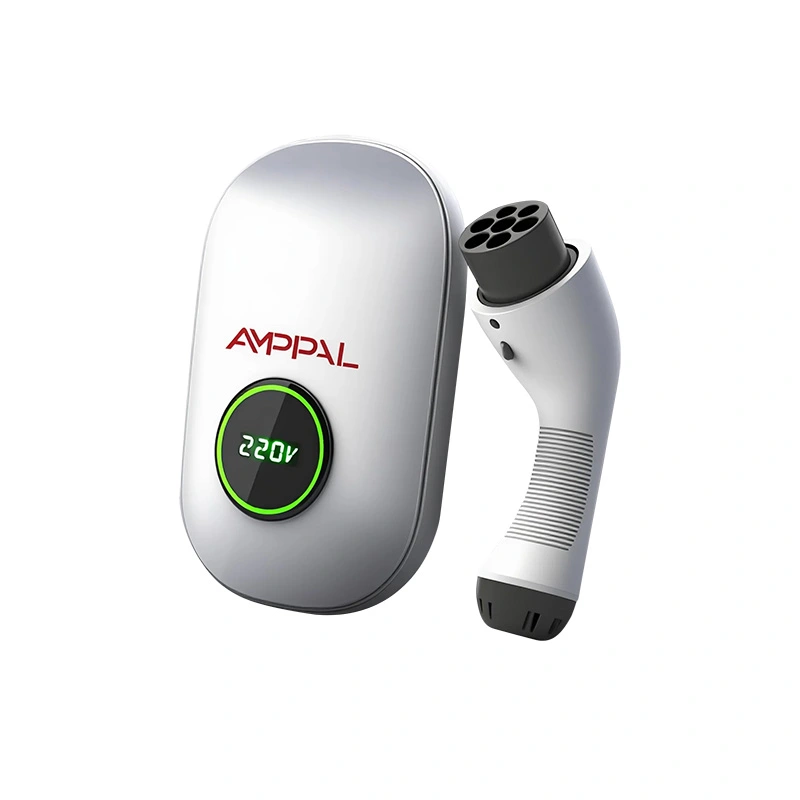

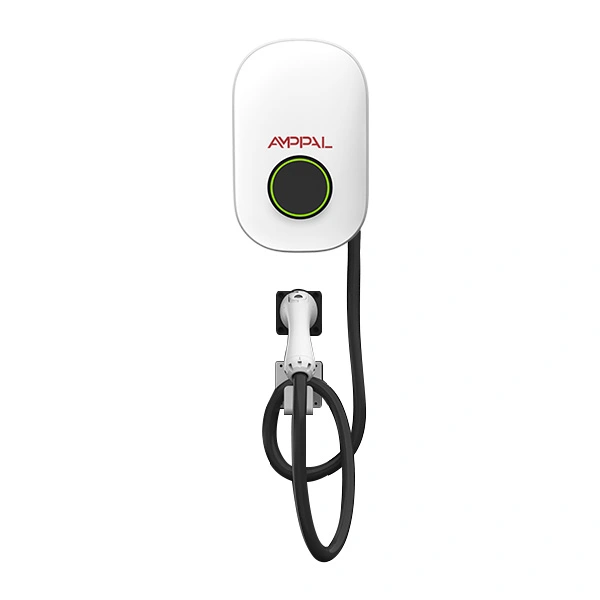

A: نوع 2، استاندارد اروپایی. طول کابل به صورت استاندارد 5 متر است.

س: آیا به RCD اضافی نیاز دارم؟

پاسخ: واحد تشخیص جریان باقیمانده AC و 6 میلی آمپر DC را ادغام می کند. نصب کننده شما همچنان باید تأیید کند که حفاظت بالادست با مقررات محلی سیم کشی مطابقت دارد.

س: آیا می توانم آن را مارک داشته باشم؟

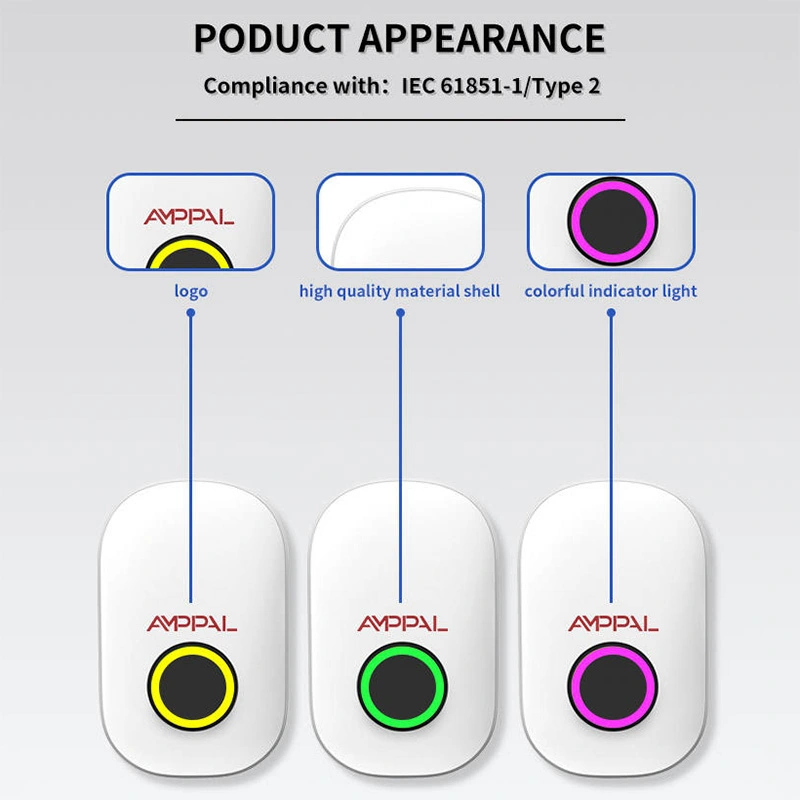

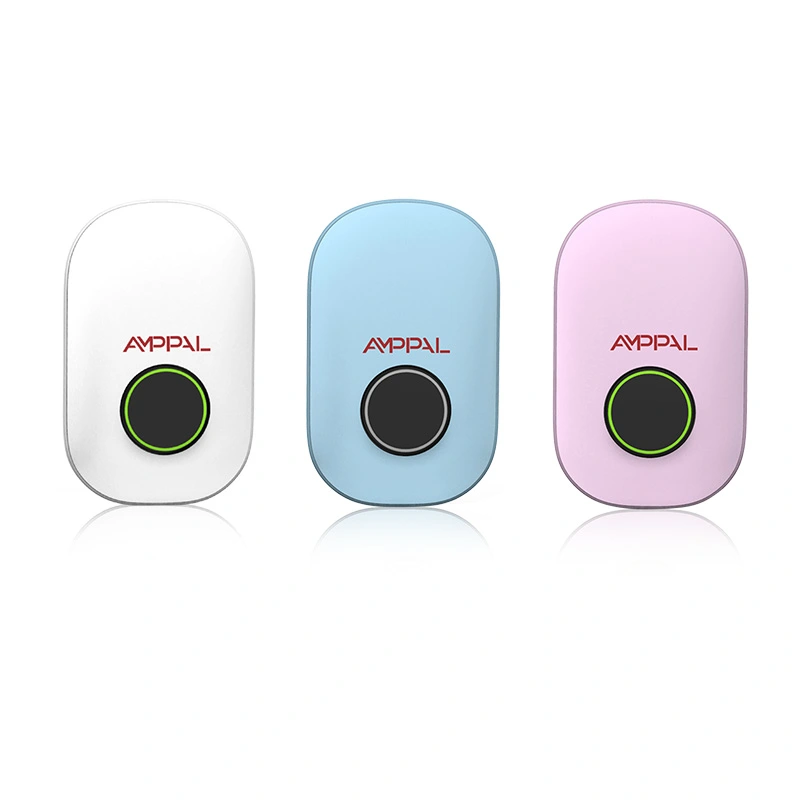

پاسخ: بله - لوگو، رنگ محفظه و بسته بندی خرده فروشی چاپ شده از 100 واحد، با زمان تحویل 25-30 روز کاری.
