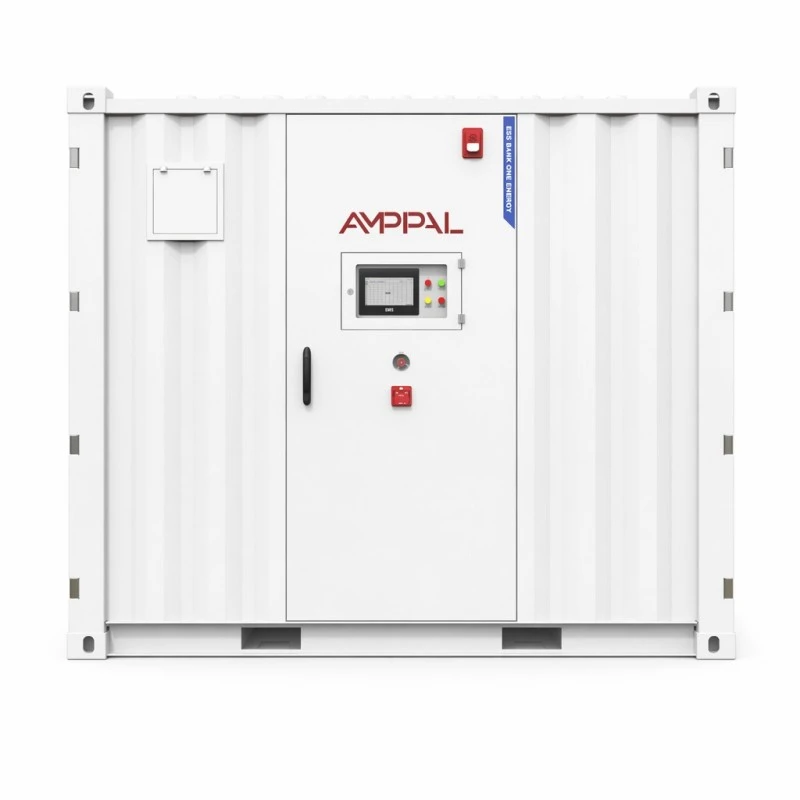

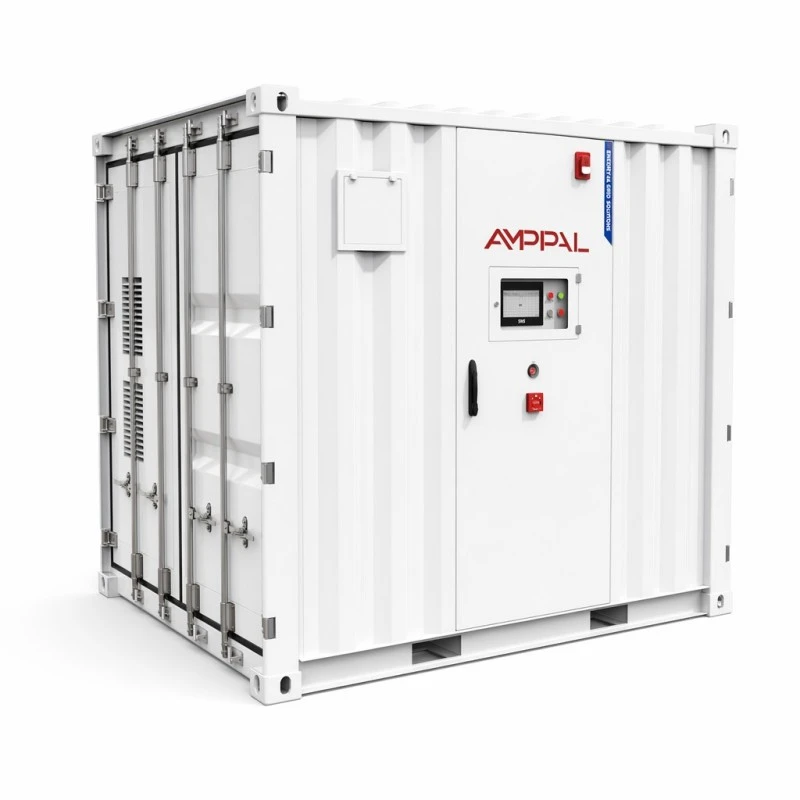

سیستم ذخیره سازی انرژی باتری کانتینری در مقیاس کاربردی

سیستم ذخیره‌سازی انرژی باتری کانتینری‌شده در مقیاس کاربردی، ظروف 3048 میلی‌متری مونتاژ شده در کارخانه را با گزینه‌های ظرفیت 1060 کیلووات ساعت و 1215 کیلووات ساعت یکپارچه می‌کند. این دستگاه که با سلول‌های LFP 3.2V/314Ah ساخته شده است، دارای مدیریت هوشمند دمای هوا خنک، محافظت در برابر آتش دوگانه و محفظه با استاندارد IP54 است. هر واحد پیش ساخته آماده برای سیم کشی DC و راه اندازی در محل تحویل داده می شود.

ارسال استعلام

توضیحات محصول

آنچه در کامیون می رسد

پروژه‌های معمولی مگاوات ساعت در محل مونتاژ می‌شوند: بسته‌ها روی پالت‌ها می‌رسند، قفسه‌ها بالا می‌روند، کابل‌ها کشیده می‌شوند و نیمی از زمان راه‌اندازی صرف تعقیب اشتباهات سیم‌کشی در هفته نصب می‌شود. سیستم ذخیره‌سازی انرژی باتری محفظه‌ای Utility-Scale این توالی را معکوس می‌کند. بسته های 48 یا 55 باتری، حلقه تهویه مطبوع، سیستم های آتش نشانی آئروسل و پرفلوروهگزانون، و سیم کشی نظارت، همگی در کارخانه ما در Yueqing یکپارچه شده اند، به عنوان یک سیستم آزمایش شده و به عنوان یک واحد 3048*2438*2591 میلی متر ارسال می شوند. در بدو ورود، خدمه سایت آن را روی پد آماده شده قرار می دهند، کابل ورودی DC پایین را به پروژه PCS/EMS می رسانند و به راه اندازی تحویل می دهند. زمان مونتاژ کارخانه از مسیر بحرانی شما خارج می شود، که معمولاً به جای خرید یک سیستم قفسه، هدف اصلی خرید یک ظرف است.

پنج عددی که دو نوع را تعریف می کنند

ظرفیت نامی 1060 کیلووات ساعت و 1215 کیلووات ساعت از یک محفظه: 48 بسته در مقابل 55 بسته سلول LFP 3.2V/314Ah، بنابراین ردپا، پد و طرح جرثقیل بین انواع تغییر نمی کند.

معماری رشته ها با طراحی متفاوت است - 4P264S برای واحد 1060 کیلووات ساعت در 844.8VDC اسمی، 5P242S برای واحد 1215 کیلووات ساعت در 774.4VDC - در حالی که هر دو در داخل پنجره 680 ~ 950VDC باقی می مانند که اکثر پلتفرم های PCS بزرگ می پذیرند.

جریان شارژ و دشارژ استاندارد در هر دو 200 آمپر با نرخ 0.5 CP است که خروجی DC کانتینر را با طرح‌های اتوبوس پروژه معمولی سازگار نگه می‌دارد.

راندمان سیستم حداکثر 88٪ در دمای 0.5 درجه سانتیگراد است که با یک بار شارژ و یک بار تخلیه اندازه گیری می شود - این رقم شامل تجهیزات کمکی است، نه فقط رشته باتری.

طول عمر بیش از 8000 چرخه در 0.5 درجه سانتیگراد و 25 درجه سانتیگراد با حداقل 80 درصد حفظ انرژی ذکر شده است و باند عملیاتی 0 تا 50 درجه سانتیگراد با فضای داخلی دارای تهویه مطبوع مطابقت دارد.

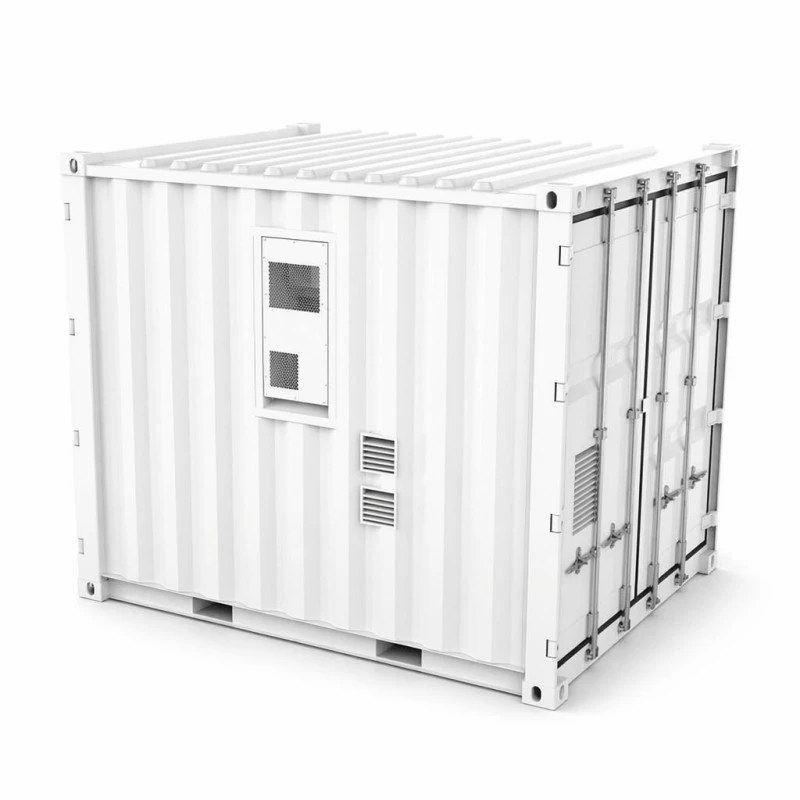

1.06–1.215MWh Containerized Battery Energy Storage System for Utility-Scale Energy Storage

مشخصات فنی

دسته بندی	پارامتر	مدل 1060 کیلووات ساعت	مدل 1215 کیلووات ساعت
سمت دی سی	ظرفیت رتبه بندی شده	1060 کیلووات ساعت	1215 کیلووات ساعت
	نوع سلول	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	رشته سیستم باتری	4P264S	5P242S
	مشخصات PACK	70.4V314Ah	70.4V314Ah
	نه از بسته ها	48 عدد	55 عدد
	ولتاژ اسمی	844.8VDC	774.4VDC
	محدوده ولتاژ	680 ~ 950 VDC	680 ~ 950 VDC
	جریان شارژ/تخلیه استاندارد	200A	200A
پارامترهای سیستم	کارایی سیستم	حداکثر راندمان 88% @0.5C / 1 شارژ 1 تخلیه	حداکثر راندمان 88% @0.5C / 1 شارژ 1 تخلیه
	طول عمر سیستم	>8000 بار (0.5C@25°C) نرخ حفظ انرژی ≥ 80%	>8000 بار (0.5C@25°C) نرخ حفظ انرژی ≥ 80%
	روش سیم کشی	ورودی DC پایین	ورودی DC پایین
	نرخ شارژ و دشارژ	0.5 CP	0.5 CP
	روش مدیریت حرارتی	کولر گازی هوشمند	کولر گازی هوشمند
	پروتکل ارتباطی	CAN/Eth/RS485 (اختیاری 4G)	CAN/Eth/RS485 (اختیاری 4G)
	سیستم حفاظت در برابر آتش	آئروسل و پرفلوروهگزانون	آئروسل و پرفلوروهگزانون
	رتبه بندی IP	IP54	IP54
	اندازه محصول	304824382591mm	304824382591mm
	وزن محصول	9500 کیلوگرم	10500 کیلوگرم
الزامات زیست محیطی	محدوده دمای عملیاتی	0°C~+50°C	0°C~+50°C
	محدوده رطوبت عملیاتی	0~95% RH (بدون تراکم)	0~95% RH (بدون تراکم)
	ارتفاع عملیاتی	2000 متر (بیش از 2000 متر کاهش)	2000 متر (بیش از 2000 متر کاهش)
	گواهینامه	بسته: CE ROHS UN38.3 MSDS	بسته: CE ROHS UN38.3 MSDS
	گارانتی	5 سال	5 سال

سایت هایی که یک مگاوات ساعت کار می کنند

شهرک‌های صنعتی با پیک‌های شبانه ۲ تا ۴ ساعته و ساختار تعرفه‌ای که جابه‌جایی آن پنجره را پاداش می‌دهد.

تعویض دیزل ژنراتور: 1060 کیلووات ساعت در دبی 200 آمپر بار صنعتی متوسطی را از طریق پنجره خاموشی معمولی بدون لجستیک سوخت پوشش می دهد.

مزارع خورشیدی یا بادی که نیاز به تولید نیرو و جذب دارند که در غیر این صورت محدود می شود.

شرکت های توزیع ارتقاء پست را با تراشیدن پیک فیدر برای یک یا دو فصل به تعویق می اندازند.

معدن از راه دور و سایت های جزیره ای که در آن اتاق های باتری ساخته شده در سایت غیرعملی است و تحویل آزمایش شده در کارخانه تنها گزینه قابل اعتماد است.

چگونه یک پروژه پیش ساخته آنلاین می شود

دنباله پروژه با بسته عمرانی شروع می شود: یک لنت بتنی مسطح برای بار نقطه ای 9500-10500 کیلوگرم، ترانشه کابل به موقعیت کانتینر، و فاصله برای دفع حرارت تهویه مطبوع.

عملیات بلند کردن یک جرثقیل است. پاکت و قطعات ریخته گری گوشه 3048*2438*2591 میلی متری، سخت افزار کانتینری استاندارد هستند، بنابراین میله پخش کننده و دکل ها به جای ساخت سفارشی، اجاره ای هستند.

سپس راه اندازی در سه مرحله اجرا می شود: سیم کشی DC از طریق غده ورودی پایین به PCS سایت، دست دادن CAN/Eth/RS485 با پروژه EMS (دسترسی از راه دور 4G اختیاری)، و توالی پذیرش که در آن مقام محلی یا اپراتور شبکه شاهد آزمایش های رله حفاظتی، شارژ/دشارژ در 0.5CP و بررسی دقت گزارش SOC است. پس از تنظیم ظرف، دو تا سه روز کار در محل انجام دهید.

داخل فایل ایمنی و گواهینامه

دو عامل آتش مستقل: آئروسل در داخل حجم بسته عمل می کند در حالی که پرفلوروهگزانون فضای ظرف را سیل می کند - این جفت رویدادهای حرارتی را در هر دو مقیاس پوشش می دهد.

محفظه IP54 با ورودی DC از پایین، بنابراین ظرف باران و گرد و غبار را در محل تحمل می کند در حالی که نفوذ الکتریکی کم و محافظت می شود.

بسته ها دارای CE و RoHS هستند. تجهیزات کامل با اسناد UN38.3 و MSDS مورد نیاز برای حمل و نقل، گمرک و بیمه سایت ارسال می شود.

تهویه مطبوع هوشمند با هوا خنک، رشته بسته 48-55 را در یک باند دمایی باریک نگه می دارد. کنترلر به جای دوچرخه سواری سخت، مدوله می کند.

پاکت عملیاتی محیطی بین 0 تا 50+ درجه سانتیگراد با RH 0-95٪ بدون تراکم و ارتفاع 2000 متری با کاهش در بالا است - اعدادی که ارزش بررسی را در سایت پروژه شما دارند.

هر کانتینر قبل از بسته شدن درها برای حمل و نقل، شارژ و تخلیه کامل 0.5CP را با ورود به سیستم در سطح بسته در کارخانه تکمیل می کند.

هشت پله در داخل کارخانه Yueqing

1. ورودی سلول - سلول های LFP 314Ah برای ظرفیت و مقاومت داخلی در هنگام ورود به صورت دسته ای نمونه برداری می شوند.

2. ساخت بسته - بسته های 70.4V/314Ah جوش داده شده، سیم کشی شده، مجهز به بسته BMS و عایق تست شده است.

3. ساخت کانتینر - محفظه برش داده شده، جوش داده شده و با محافظت در برابر خوردگی در همان طبقه با سایر محصولات انرژی شرکت پوشش داده می شود.

4. نصب رک - بسته ها در طرح رشته 4P264S یا 5P242S با گذرگاه DC نصب می شوند.

5. Thermal and fire fit-out — air-conditioning units, ducts, aerosol generators and perfluorohexanone cylinders are installed and function-tested.

6. سیم کشی و کنترل - نظارت، دروازه های ارتباطی و غده ورودی پایین DC به رابط پروژه خاتمه می یابد.

7. تست پذیرش کارخانه - چرخه کامل 0.5CP با ولتاژ و درجه حرارت در سطح بسته در برابر شماره سریال ثبت شده است.

8. آب بندی و بسته بندی - درها مهر و موم شده، نشانگرهای ضربه نصب شده، واحد آماده شده برای محوطه کانتینر.

بررسی واقعیت اندازه در مقیاس کانتینر

نسخه ای را بخرید که با پنجره ارسال شما مطابقت دارد، نه عدد بزرگتر. واحد 1060 کیلووات ساعت استاندارد 200 آمپر را بر روی یک باس 844.8VDC ارائه می کند. واحد 1215 کیلووات ساعت انرژی بیشتری را با ولتاژ اسمی 774.4VDC کمتر ارائه می دهد. قبل از قطع شدن PO بررسی کنید که کدام ولتاژ در محدوده عملکرد PCS شما قرار دارد.

خنک کننده هوا دارای محدودیت های واقعی است. اگر سایت شما مرتباً بیش از 50 درجه سانتیگراد است یا در آب و هوای گرمسیری مرطوب قرار دارد که تهویه مطبوع به طور مداوم با بار کامل کار می کند، یک محصول خنک شده با مایع دمای سلول را صاف تر نگه می دارد و ممکن است مناسب تر باشد. ما این را در نقل قول می گوییم نه بعد از تحویل.

کمتر از حدود 500 کیلووات ساعت نیاز ذخیره سازی، این ظرف شکل اشتباهی دارد. یک محصول در مقیاس کابینت برای حمل و نقل، جرثقیل و سایت هزینه کمتری دارد و ما می توانیم یکی از همان محدوده را به شما معرفی کنیم.

سوالاتی برای قرار دادن به نقل قول های EPC

بپرسید که آیا رقم راندمان در یک چرخه شارژ-دشارژ در سطح سیستم است یا خیر - ماکزیمم 88٪ در دمای 0.5 درجه سانتیگراد، شامل وسایل کمکی است.

بپرسید که آیا ادعای عمر چرخه نرخ، دما و آستانه احتباس را بیان می کند - «8000 چرخه» بدون شرط یک جمله بازاریابی است، نه یک مشخصات.

بپرسید چند نفر از عوامل آتش نشانی داخل هستند. آئروسل به علاوه پرفلوروهگزانون پیکربندی است که بیمه‌گران به طور فزاینده‌ای در حال نوشتن نیازهای خود هستند.

بپرسید اگر PCS سایت از پروتکل comms متفاوتی استفاده کند، زمان راه اندازی چه می شود - CAN، اترنت و RS485 در اینجا استاندارد هستند، کنترل از راه دور 4G اختیاری است.

شرایط تجاری: تولید 30-40 روز کاری برای یک کانتینر استاندارد، پنج سال ضمانت اجرا می شود و بسته های باتری در محل بدون خارج کردن کانتینر قابل تعویض هستند.

باربری، حمل و نقل و گمرک

در 2591*2438*3048 میلی‌متر و 9500 کیلوگرم (1060 کیلووات ساعت) یا 10500 کیلوگرم (1215 کیلووات ساعت)، دستگاه بر روی یک بستر مسطح با یک جرثقیل در دو انتها حرکت می‌کند. لیفتراک ها برای این وزن رتبه بندی نمی شوند. قبل از رسیدن کامیون، برنامه ریزی و جرثقیل پد.

از آنجایی که باتری نصب و شارژ شده است، کانتینر به عنوان کالاهای خطرناک UN3480 ارسال می شود. ما گزارش UN38.3، MSDS و اعلامیه بسته بندی DG را آماده می کنیم. شما باید تقریباً یک هفته بیشتر برای زمان رزرو در مبدأ در مقابل محموله عمومی بودجه اختصاص دهید.

شرایط استاندارد FOB Ningbo یا Shanghai با CIF موجود است. این واحد به عنوان یک بار معادل 40 فوت مکعب بالا حرکت می کند و تحویل زمینی در کشور شما برای بار 3 متری و 10.5 تنی نیاز به ترخیص مسیر دارد.

خدمات گارانتی و ظرفیت

گارانتی پنج ساله در بسته ها، تهویه مطبوع، سیستم های آتش نشانی و نظارت به عنوان یک سیستم تحویل داده شده.

ظرفیت برای نگهداری حداقل 80 درصد انرژی نامی در چرخه 0.5 درجه سانتیگراد تضمین شده است. ردیابی تخریب از گزارش پذیرش کارخانه به عنوان پایه استفاده می کند.

Packs are field-swappable modules — a weak pack is replaced in a few hours without unshipping the container or interrupting the rest of the string.

نظارت از راه دور از طریق CAN/Eth/RS485 با 4G اختیاری به تیم خدمات ما اجازه می‌دهد تا داده‌های سطح بسته را بخواند و قبل از اینکه جابجایی ظرفیت برای اپراتور قابل مشاهده شود، بازدید را برنامه‌ریزی کند.

خدمات سالانه: تمیز کردن فیلتر هوا، بررسی فشار عامل آتش نشانی، تأیید گشتاور ترمینال و اجرای ظرفیت. بسته های یدکی ظرف 5-7 روز کاری ارسال می شود.

اشتباهات آماده سازی سایت که هفته ها هزینه دارد

اشتباه: ریختن پد قبل از بررسی تاب درب ظرف و فاصله تهویه مطبوع. سمت راست: قبل از سفارش بتن، ردپای 3048*2438 میلی‌متری به‌علاوه راهرو خدماتی 1 متری را علامت بزنید.

اشتباه: با فرض اینکه واحد 9500 کیلوگرمی را می توان با لیفتراک لغزید. سمت راست: جرثقیل از قطعات ریخته گری گوشه با یک پخش کننده - طرح تقلب باید قبل از خروج کامیون از بندر وجود داشته باشد.

اشتباه: قرار دادن غده ورودی پایین DC در زیر پر کردن ترانشه کابل. راست: در طول هفته قرار دادن، قبل از پر شدن سنگر، غده را خاتمه داده و مهر و موم کنید.

اشتباه: بررسی رطوبت را نادیده گرفتید زیرا «IP54 دارد». راست: باند عملیاتی 0-95% RH بدون تراکم است. رطوبت گیر بیمه ارزان در مناطق موسمی است.

اشتباه: اتصال باس باتری به PCS خارج از پنجره 680~950VDC. راست: بررسی کنید که PCS پروژه ولتاژ نامی نوع (844.8 ولت یا 774.4 ولت) را قبل از برق رسانی می پذیرد.

یادداشت های میدانی از پروژه های مگاوات ساعت

یک سازنده املاک در تاشکند، ازبکستان، در اواخر سال 2024 یک واحد 1060 کیلووات ساعتی را برای یک مجتمع تجاری با تعرفه شب/روز سفارش داد. مهندس پروژه آنها گزارش داد که کانتینر ظرف 9 روز پس از برداشتن جرثقیل از روی تخت، درآمد ایجاد می کند و خاطرنشان کرد که دست دادن EMS بر روی RS485 یک بعدازظهر از نقشه برداری پارامتر طول کشید - بیشتر از نصب فیزیکی.

یک توسعه دهنده خورشیدی در آنتاناناریوو، ماداگاسکار، نوع 1215 کیلووات ساعتی را با مزرعه PV موجود جفت کرد. بازخورد آنها بر روی تهویه مطبوع متمرکز بود: در گرمای جزیره، بار خنک کننده بیشتر از آنچه در برگه داده پیشنهاد شده بود، بود و آنها قبل از سفارش واحد دوم، جدول کاهش قیمت را در +45 درجه سانتیگراد از ما خواستند.

یک پیمانکار معدن در آلماتی قزاقستان از این کانتینر به عنوان پشتیبان برای یک کارخانه فرآوری استفاده کرد. ناظر برق آنها نصب تک بالابر را ستود اما از اینکه کابل کشی کامپوزیت نیاز به دم کارخانه طولانی تری دارد - شکایت کرد - موقعیت ورودی DC پایین به این معنی بود که ترانشه آنها 4 متر بیشتر از برنامه ریزی شده بود.
