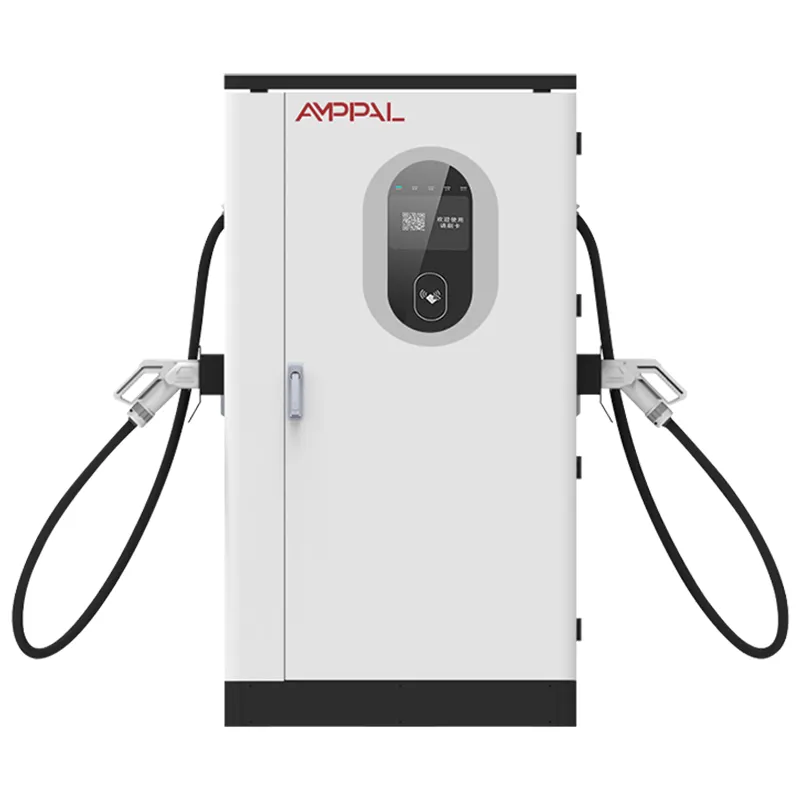

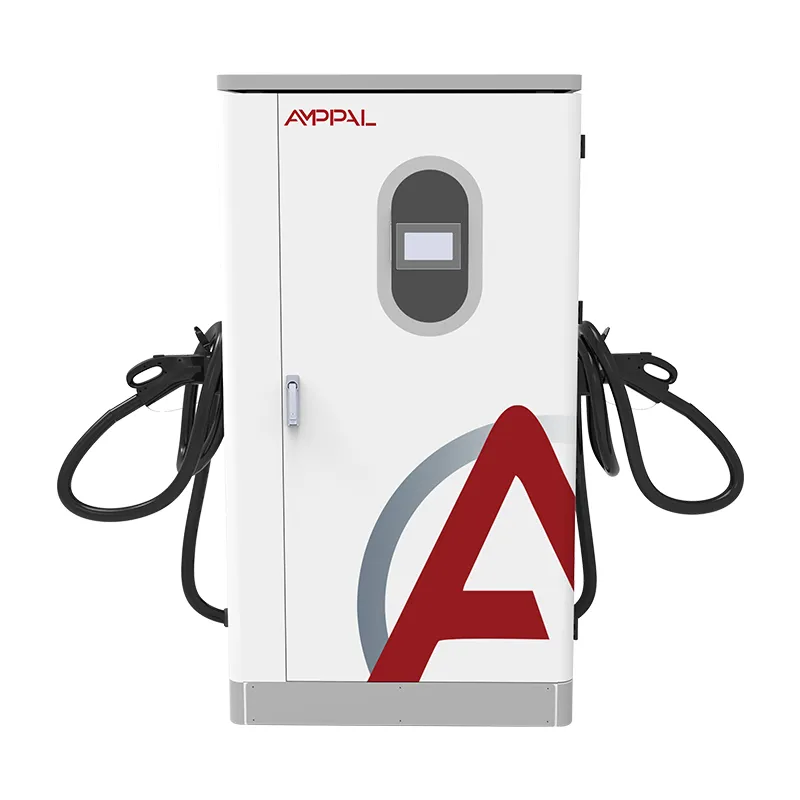

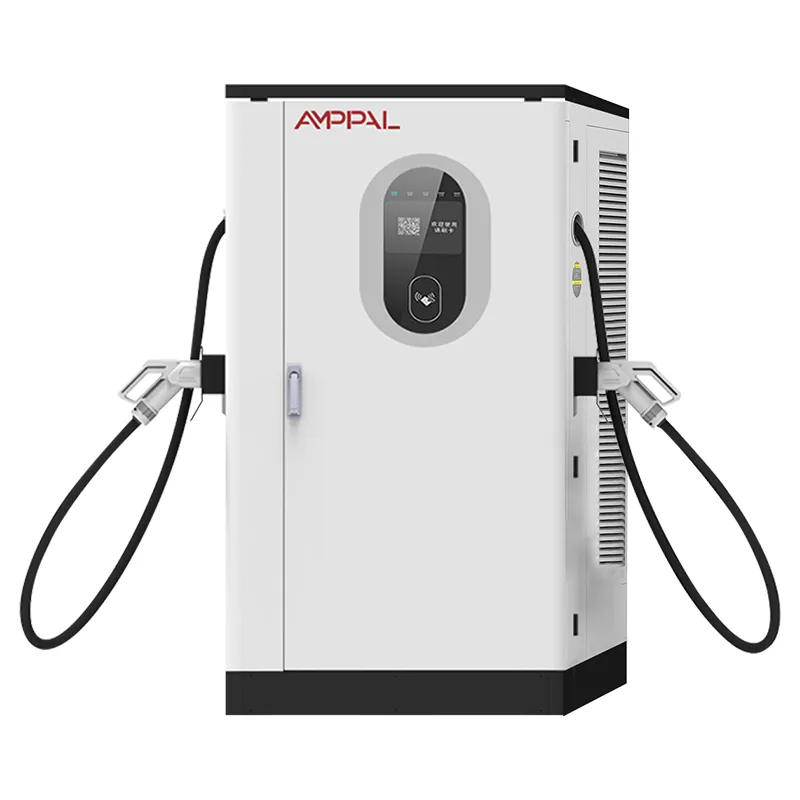

شارژر EV فوق سریع DC با قدرت 320 کیلووات برای شارژ اتوبوس الکتریکی

کابینه 320 کیلوواتی چه تغییراتی در ناوگان کامیون ایجاد می کند

لحظه ای که یک باتری کامیون 400 کیلووات ساعتی در مقابل یک شارژر 120 کیلوواتی پارک می شود، وضعیت اقتصادی ناوگان شروع به نشت می کند. یک تاکسی روزانه که به نود دقیقه در هر جلسه نیاز دارد، یک جایگاه را برای شش کامیون در شیفت می‌بندد.

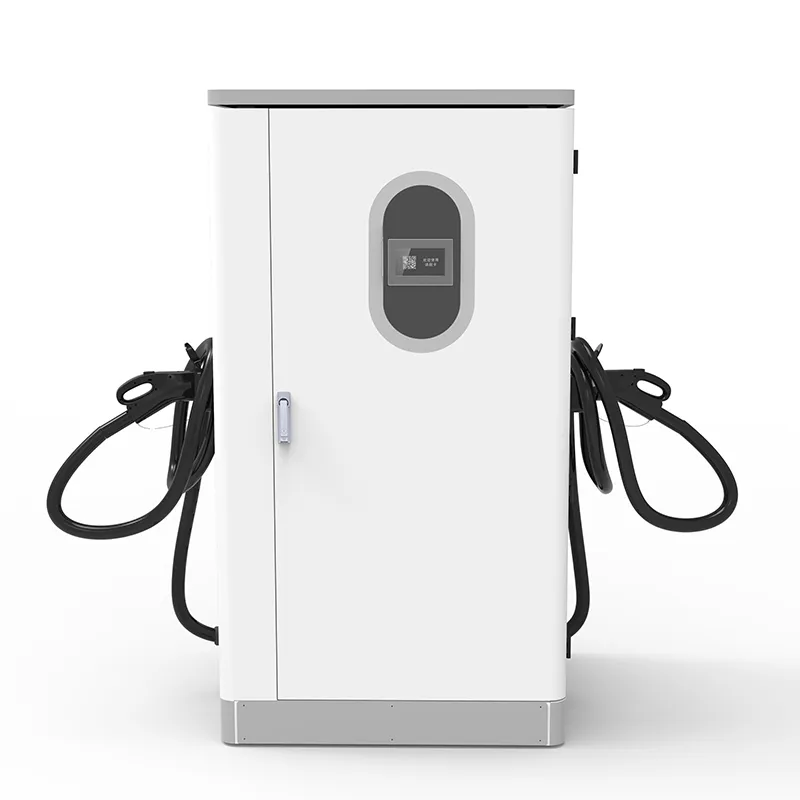

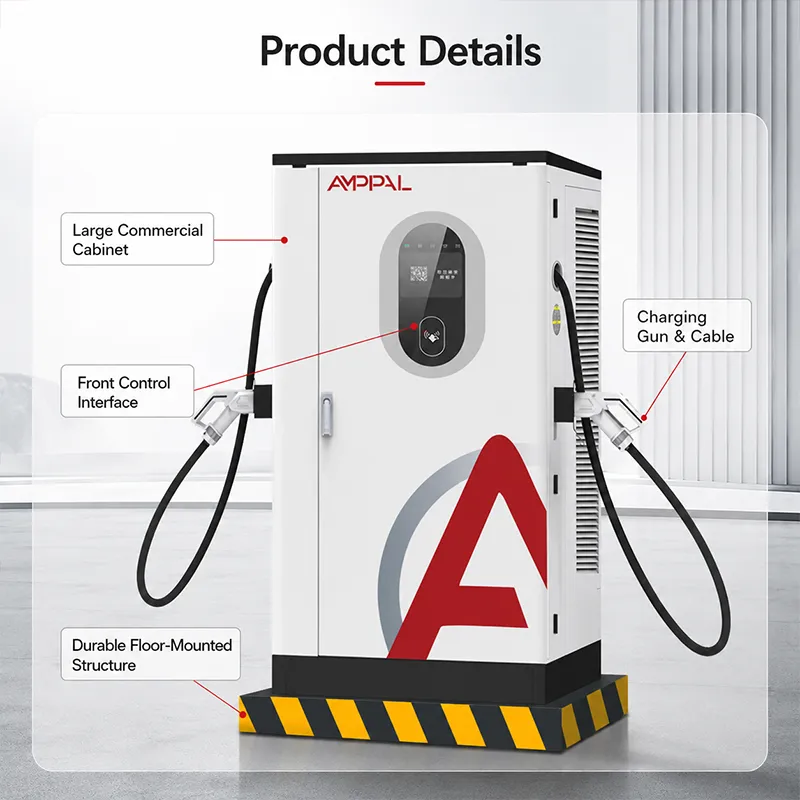

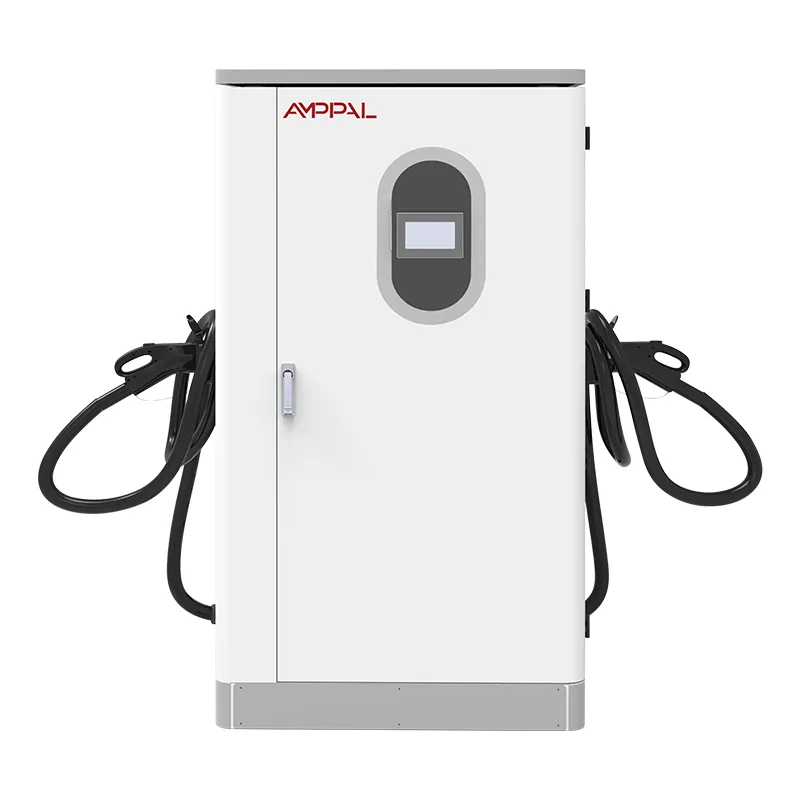

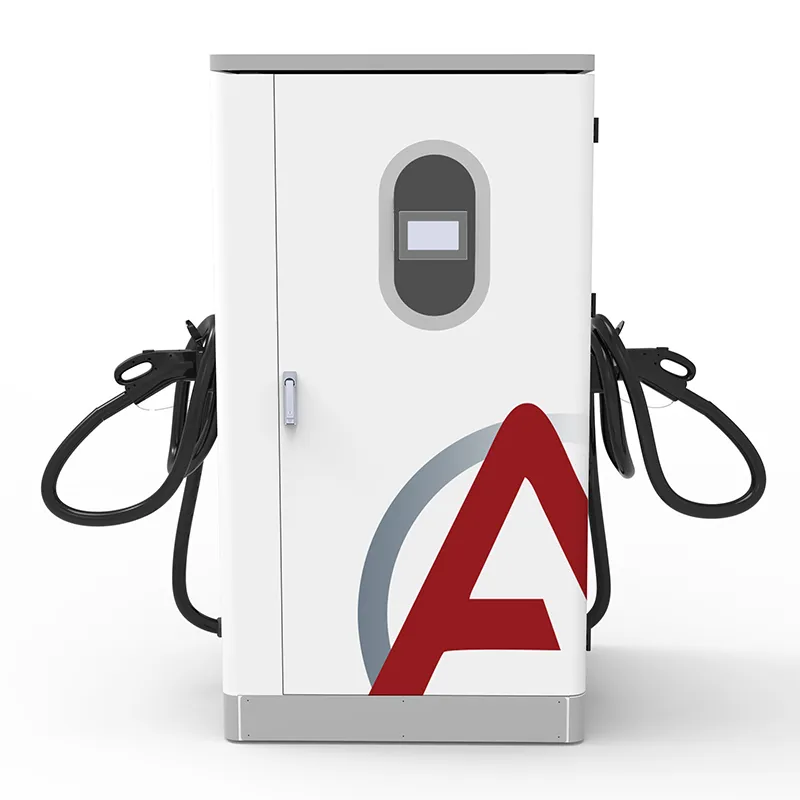

این یک کابینت روی زمین 1000 × 900 × 1850 میلی متر است - یک محفظه بزرگ، نه یک جعبه دیواری. AC380V±15% را در 45-65Hz می کشد و DC200-1000V را تا 200A ارائه می کند، که برای انبارها، سایت های معدن و پورت هایی ساخته شده است که وسایل نقلیه بزرگ هستند و کثیفی واقعی است.

شش دلیل که اپراتورهای ناوگان 320 را نسبت به واحدهای کوچکتر انتخاب می کنند

تناسب در زمان شارژ: یک بسته 423 کیلووات ساعتی، که در حمل‌ونقل‌های منطقه‌ای رایج است، بین 20 تا 80 درصد در 50 تا 70 دقیقه از جمله مخروطی می‌رسد - به اندازه‌ای کوتاه است که برای استراحت راننده بدون دوبرابر کردن تعداد خلوت شما مناسب باشد.

ساخته شده برای باتری های 300-500 کیلووات ساعت: پنجره DC200-1000V بسته های کلاس 8 کلاس 400 ولت امروزی و پلت فرم های 800 ولتی را که در سال های 2026-2027 وارد می شوند را پوشش می دهد.

محفظه IP54 دارای درجه بندی 25- تا 50 درجه سانتیگراد: گرد و غبار معدن و اسپری نمک بندری در زمستان های شمالی یا تابستان های بیابانی در خارج از خانه می مانند.

انعطاف‌پذیری کابل و رابط: کابل‌های 5 یا 8 متری سفارش دهید و CCS1، CCS2، GB/T، CHAdeMO یا NACS را در زمان خرید انتخاب کنید - درگاه‌های کامیون بالاتر و دورتر از حاشیه خودرو نسبت به درگاه‌های خودرو قرار دارند، بنابراین دسترسی یک ویژگی واقعی است.

حداکثر راندمان 95 درصد: در حیاطی که روزانه 400 تا 600 کیلووات ساعت کار می کند، شکاف نسبت به واحد 90 درصدی 20 تا 30 کیلووات ساعت گرمای هدر رفته است که دو بار برای آن هزینه نمی کنید.

OCPP 1.6/2.0 به صورت استاندارد: داده‌های جلسه نرم‌افزار مدیریت ناوگان شما را تغذیه می‌کند، بنابراین اعزام می‌بیند که کدام کامیون بدون پیاده‌روی در حیاط آماده است.

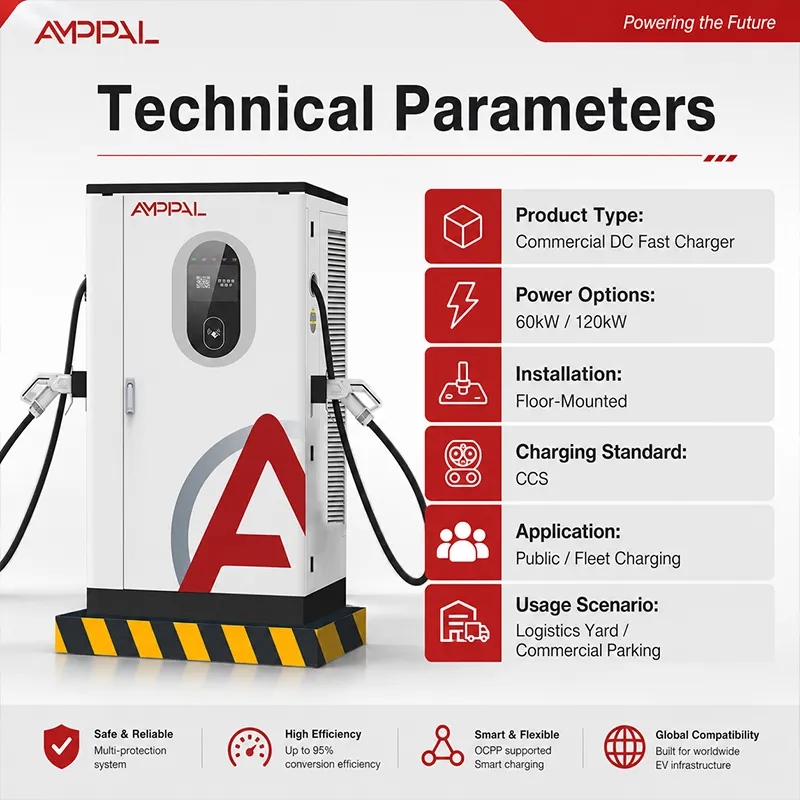

مشخصات فنی

جایی که 320 کیلووات ذخیره خود را به دست می آورد: انبارها، معادن، بنادر

پارک‌های لجستیک و مراکز توزیع: کامیون‌هایی که بین دو موج تحویل برمی‌گردند، 60 تا 80 درصد از داخل پنجره شکسته راننده حرکت می‌کنند.

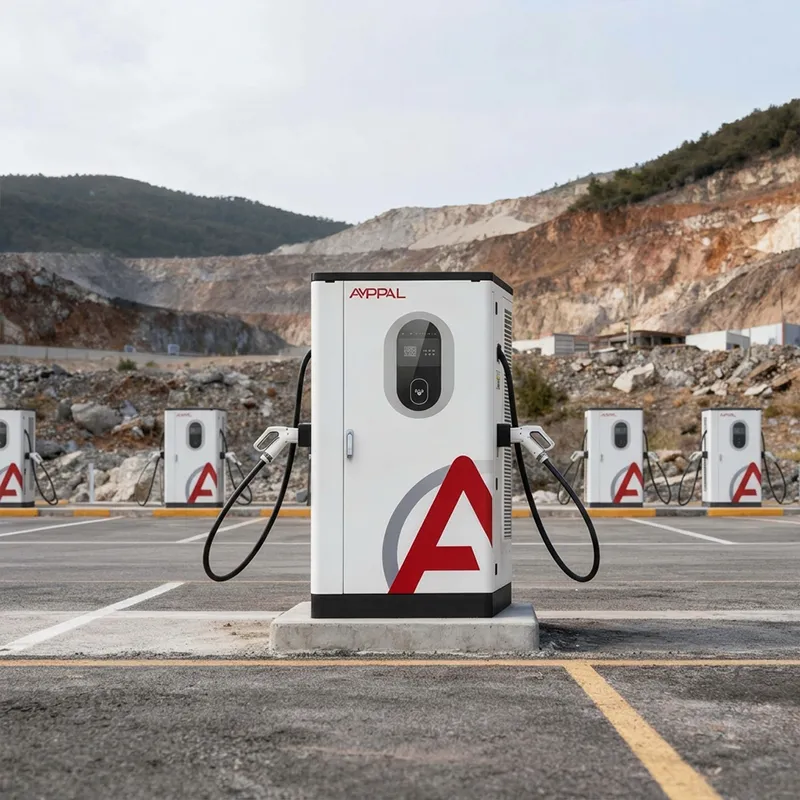

عملیات روباز و معدن: شارژ تغییر شیفت چرخه حمل و نقل را بدون ناوگان شارژر دوم ادامه می دهد.

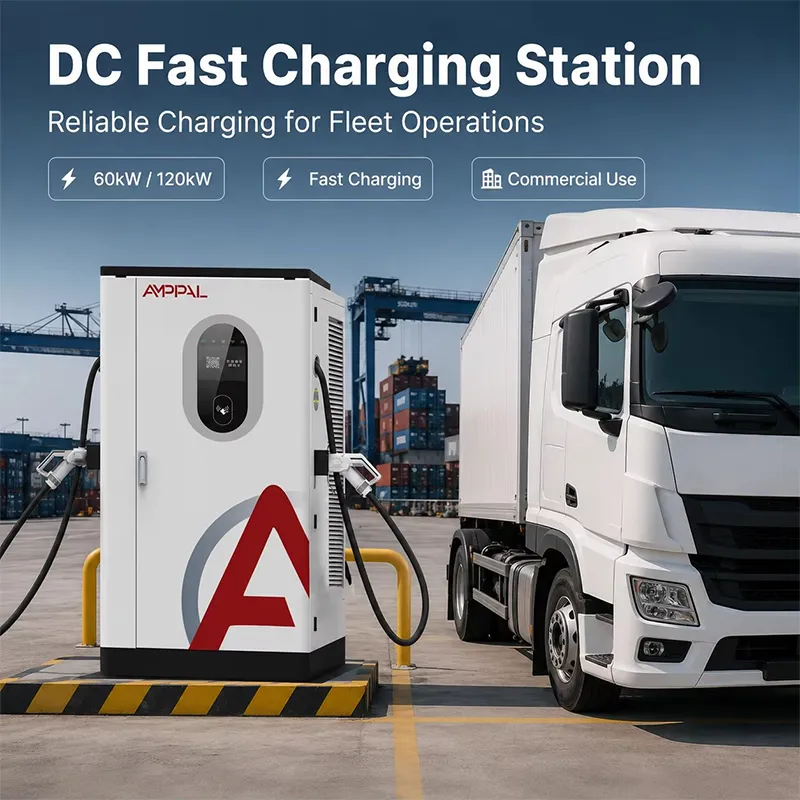

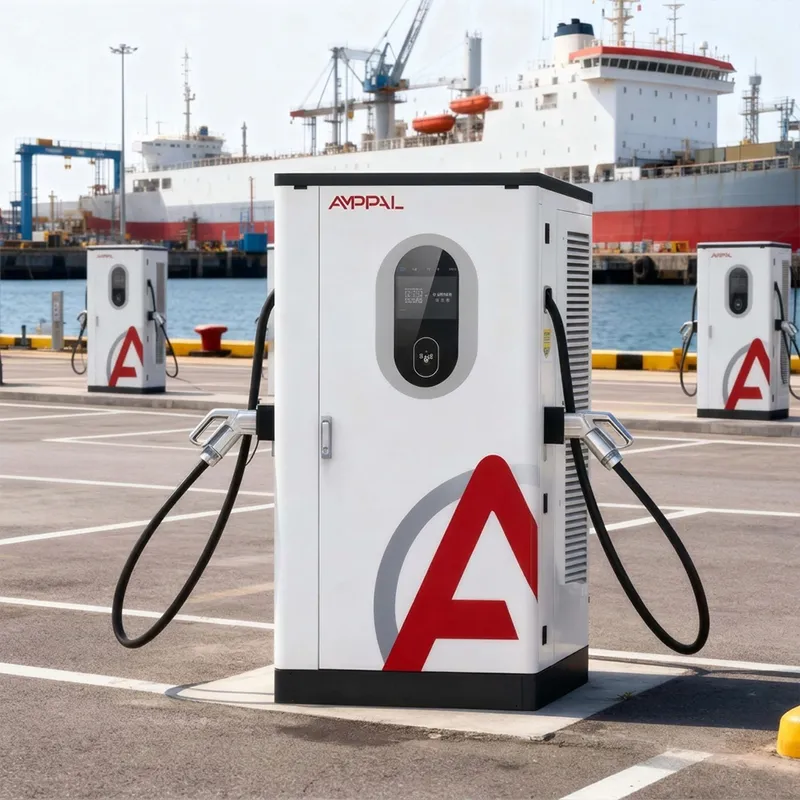

پایانه‌های بندری: تراکتورهای کانتینری در شیفت‌های دوگانه 16 ساعته بین حرکت‌ها بدون خروج از دروازه، 30 تا 40 درصد شارژ می‌کنند.

کامیون‌های تخلیه شهری و جمع‌آوری زباله در مسیرهای ثابت: زمان‌های برگشت قابل پیش‌بینی به یک کابینت اجازه می‌دهد 8 تا 10 وسیله نقلیه را در یک چرخش پوشش دهد.

کمپ های ساخت و ساز و معدن در ژنراتور یا منبع شبکه ضعیف: تحمل ورودی 15 ± نوسانات خط ژنراتور و روستایی را جذب می کند.

از برق متناوب برق تا باتری کامیون: چرخه شارژ، گام به گام

AC سه فاز ورودی به یک باس DC اصلاح می شود، سپس به ولتاژ DC تنظیم شده ای که خودرو درخواست می کند تبدیل می شود. کابینه با سیستم مدیریت باتری کامیون از طریق دست دادن CCS یا GB/T - ولتاژ هدف، حد جریان، وضعیت شارژ - مذاکره می کند و خروجی را با پر شدن بسته تنظیم می کند.

منحنی های شارژ برای کامیون ها بیشتر از خودروها اهمیت دارد. یک بسته 400 کیلووات ساعتی جریان بالا را در حالت شارژ کم می پذیرد، سپس به شدت از 80 درصد کاهش می یابد. پنجره عریض 200-1000 ولت کابینت از طریق هر دو نسل 400 و 800 ولت پلت فرم کامیون بدون تعویض سخت افزار مفید باقی می ماند.

در انبار با آن مانند یک جزیره سوخت رفتار می کنید: کابینت را طوری قرار دهید که اسلحه از سمت راننده به درگاه برسد، ستون ها و تابلوها را اضافه کنید و اجازه دهید OCPP داده های جلسه را حمل کند. درایورها اسکن و وصل می شوند. کابینت بقیه کارها را انجام می دهد و یک صفحه نمایش لمسی 7 اینچی وضعیت محلی را هنگامی که پیوند شبکه از بین می رود نشان می دهد.

گواهینامه و آزمون های پشت برچسب

گواهینامه CE و CB: ایمنی الکتریکی و تست EMC در برابر سری شارژ IEC 61851 و استانداردهای ایمنی IEC 61000.

بازرسی خط TÜV: واحدهای نمونه از دسته‌های معمولی بیرون کشیده می‌شوند و از طریق یک نمایه بار کامل اجرا می‌شوند، نه یک واحد نمایش یکباره.

گواهینامه UL برای پروژه های ناوگان آمریکای شمالی، که بسیاری از کمک های مالی و برنامه های کاربردی ایالات متحده به آن نیاز دارند.

گواهینامه CCC برای بازار چین، جایی که AMPPAL بیش از یک میلیون دستگاه را تا سال 2024 تحویل داده است.

اسپری نمک 96 ساعته روی محفظه و بست ها - همان آزمایشی که ما برای تجهیزات مجاور دریایی اعمال می کنیم - زیرا محوطه های بندری در همه موارد ساحلی هستند به جز جزر و مد.

ماژول‌های برق با درجه حرارت -30 تا +55 درجه سانتی‌گراد روی خط تنظیم می‌شوند، بنابراین پوشش 25- تا 50 درجه سانتی‌گراد کابینت دارای حاشیه است.

هشت گام بین فولاد کویل و کابینت کار

مرحله 1: ورق فولادی بر روی لیزر CNC بریده می شود و بر روی پرس های برجک CNC پانچ می شود. روبات های FANUC قاب را جوش می دهند.

مرحله 2: محفظه از یک خط پیش تصفیه و پوشش پودری و سپس از یک پاس پخت عبور می کند.

مرحله 3: یکسو کننده و ماژول های DC/DC روی خط اختصاصی DC مونتاژ می شوند که از تولید AC برای کنترل ESD جدا می شوند.

مرحله 4: هر ماژول به تنهایی آزمایش می شود - دقت خروجی، ریپل، کارایی در 20٪، 50٪ و 100٪ بار.

مرحله 5: دستگاه های بافندگی کابل به سفارش شما ساخته می شوند (طول بر اساس نقشه سایت شما) و با ابزارهای کنترل شده با گشتاور خاتمه می یابند.

مرحله 6: مونتاژ نهایی ماژول ها، کنتاکتورها، HMI 7 اینچی و برد کنترل OCPP را در کابینت نصب می کند.

مرحله 7: هر واحد قبل از اینکه خلیج را ترک کند، 4 ساعت سوختن کامل را انجام می دهد. فایل داده تحت شماره سریال بایگانی می شود.

مرحله 8: بازرسی نهایی، تأیید مهر و موم IP54 و بسته بندی - 15-20 روز کاری از تأیید سفارش تا ارسال.

آیا 320 برای عملیات شما مناسب است؟ بحث سایزبندی مستقیم

کابینت را با بسته و الگوی شیفت مطابقت دهید، نه بروشور. کامیون‌هایی با بسته‌های 200 تا 260 کیلووات ساعت در حلقه‌های شهری کوتاه به واحدهای کوچکتر و دو جایگاه نیاز دارند، نه 320 کیلووات. اگر بسته ها 350 کیلووات ساعت و بالاتر باشند و شیفت ها پشت سر هم اجرا شوند، این اندازه ای است که ما مشخص می کنیم.

سپس قدرت سایت خود را بررسی کنید. کابینت سه فاز AC380V±15% می خواهد. اگر اندازه ترانسفورماتور انبار شما برای بار 150 کیلووات است، اضافه کردن این واحد قبل از هر چیز به معنای ارتقاء است. ما قبل از نقل قول، برگه بار شما را با شما همراهی می کنیم - این کار باعث می شود هر دو طرف از نصب بد جلوگیری کنند.

در مورد آنچه که این محصول نیست صادق باشید: اگر برای بسته های 500 کیلووات ساعتی به چرخش زیر 30 دقیقه ای نیاز دارید، برای سیستم خنک کننده مایع کلاس مگاوات خریداری می کنید، نه این کابینت. AF-DC-320 ابزار مناسبی برای شارژ روزانه در مقیاس انباری و ابزار اشتباهی برای آن لبه است.

چرا خریداران ناوگان 320 را از AMPPAL سفارش می دهند

تحویل: 15 تا 20 روز کاری با تاریخ درج شده در سفارش خرید.

MOQ: یک واحد ناوگان نمونه اولیه یک کابینت سفارش می دهند، برای یک ماه اعتبارسنجی می کنند، سپس مقیاس می شوند.

OEM/ODM: رنگ رنگ، آرم، طول کابل و ترکیب اتصال دهنده که در زمان سفارش سفارشی شده است. بیش از 40 کشور دارای سابقه صادرات به این معنی است که استانداردهای دوشاخه محلی شما از قبل در برگه ساخت وجود دارد.

گواهینامه ها با واحد ارسال می شوند: اسناد CE، TÜV، UL، CB و CCC در پوشه صادرات، نه پس از سه ایمیل پیگیری.

سابقه: بیش از 1,000,000 دستگاه تا سال 2024 تحویل داده شده است و بیش از 200 ایستگاه ما خودمان کار می کنیم - افرادی که به ایمیل لوازم یدکی شما پاسخ می دهند شارژرها را نیز اجرا می کنند.

بسته بندی، پالت سازی و اسناد صادراتی

کابینت به صورت عمودی در یک جعبه تخته سه لا با بلوک های گوشه فوم و یک کفه ضد آب، که به یک پالت با کانال های لیفتراک در زیر آن بسته شده است، ارسال می شود. ما طرح بارگیری کانتینر را با فورواردر شما قبل از حرکت کامیون تأیید می کنیم.

ما FOB Ningbo یا CIF را به بندر شما ارسال می کنیم. بسته صادراتی حاوی فاکتور تجاری، لیست بسته بندی و اظهارنامه های CE/TÜV است، بنابراین ترخیص کالا از گمرک و برنامه راه اندازی شما با یکدیگر مبارزه نمی کنند.

برای پاهای دریایی بلند - خاورمیانه، آفریقا، آمریکای لاتین - کیسه های خشک کن و کارت نشانگر رطوبت اضافه می کنیم. کابینتی که سی روز در یک ظرف می‌نشیند، باید خشک‌تر از بسیاری از کابینت‌هایی که پرواز کرده‌اند وارد شود.

پشتیبانی پس از فروپاشی کابینه

دو سال در کابینه. سایت‌های سنگین، کنتاکتورها را بسیار سخت‌تر از سایت‌های خودروهای سواری می‌چرخانند - این قسمتی است که باید تماشا کرد، و پوشانده می‌شود.

قطعات یدکی ذخیره شده: کنتاکتورها، فن ها، HMI و برد کنترل ظرف 3-5 روز کاری ارسال می شود.

تشخیص از راه دور از طریق OCPP: مهندسان ما گزارش جلسه و کدهای خطا را قبل از باز کردن درب می خوانند.

توصیه ماژول یدکی هنگام تحویل: یک ماژول یکسو کننده در فروشگاه شما میانگین زمان تعمیر را در یک شیفت نگه می دارد.

چک لیست سه ماهه یک صفحه ای: تمیز کردن فیلتر، بررسی مجدد گشتاور، بازرسی سایش کنتاکتور - قابل چاپ، در دفترچه راهنما.

اشتباهات نصب و راه اندازی که به طور مکرر مشاهده می کنیم

اشتباه: نصب کابینت در جایی که کابل تفنگ از خط فلپ گلی کامیون می‌گذرد. سمت راست: آن را طوری قرار دهید که کابل روی سپر قوس شود و با 30 سانتی متر زاپاس به درگاه برسد — با کامیونی که از آن استفاده می کند اندازه گیری کنید، نه با نقشه فروش.

اشتباه: اجرای یک فیدر ورودی کم حجم و سرزنش شارژر هنگامی که ولتاژ کمتر از 323 ولت است. راست: فیدر را برای بار کامل به اضافه 20 درصد اندازه کنید و قبل از نصب ترانسفورماتور سایت را تأیید کنید.

اشتباه: اجازه دادن به گرد و غبار روی توری های ورودی در حیاط معدن. راست: فیلترها را هر هفته منفجر کنید. IP54 تنها زمانی که فیلتر تمیز است گرد و غبار را از آن خارج می کند.

اشتباه: قرار دادن صفحه HMI در زیر آفتاب مستقیم بعد از ظهر در مکان‌های داغ تا زمانی که صفحه نمایشگر بیش از حد گرم شود. راست: صفحه کابینت را سایه بزنید یا برای عمر کوتاه‌تر نمایش در آفتاب شدید برنامه‌ریزی کنید.

اشتباه: ترکیب استانداردهای اسلحه در ناوگان و نادیده گرفتن سایش اتصال دهنده. درست: اسلحه های یدکی را با ترکیب خودروی خود مطابقت دهید و سطوح رابط را از نظر علائم سوختگی هر ماه بررسی کنید.

آنچه سه اپراتور پس از شش ماه به ما گفتند

پیمانکار معدن در شیلی: "ما 14 کامیون را روی دو تا از این کابینت ها کار می کنیم. هفته اول برق سایت ما تغذیه را اشتباه سیم کشی کرد و واحد به جای پختن خود به طور تمیز خاموش شد - که بیشتر از تعداد کارایی به من فروخت.

اپراتور بندر در نینگبو، چین: "تراکتورهای کانتینری ما شیفت‌های 16 ساعته انجام می‌دهند. کابینت 320 کیلوواتی بین حرکت‌ها 30 دقیقه شارژ می‌کند. داده‌های OCPP مانع از حدس زدن زمانی که کامیون آماده بود، کابل تفنگ در زمستان سنگین می‌شود - این تنها مشکل ماست."

حمل‌کننده منطقه‌ای در آلمان: "ما این را با یک برند اروپایی با تقریباً دو برابر قیمت مقایسه کردیم. شش ماه بعد، تنها نقص فن بود که در هفته 20 شروع به وزوز کردن کرد؛ تعویض در چهار روز با گارانتی به دست آمد. در دفترچه راهنما فرض می‌شود که شما یک برقکار دارید؛ ما باید به پسر خودمان طرف OCPP را آموزش می‌دادیم."

سوالات شارژ ناوگان، پاسخ مستقیم

س: آیا AF-DC-320 می تواند کامیون 800 ولتی را شارژ کند؟

پاسخ: بله - خروجی DC200-1000 ولت هر دو پلت فرم 400 ولت و 800 ولت را پوشش می دهد. دست دادن BMS ولتاژ کار را تنظیم می کند.

س: یک بسته 423 کیلووات ساعتی چقدر طول می کشد؟

A: 20% تا 80% بسته به منحنی پذیرش بسته تقریباً 50-70 دقیقه اجرا می شود. شارژ 30 دقیقه ای بین شیفت ها، محدوده معنی داری را اضافه می کند.

س: کدام کانکتورها را می توانم سفارش دهم؟

پاسخ: CCS1، CCS2، GB/T، CHAdeMO یا NACS، با کابل‌های 5 یا 8 متری - ترکیب ناوگان خود را در زمان سفارش مشخص کنید.

س: آیا در حیاط معدن زنده می ماند؟

A: محفظه IP54، عملکرد -25 درجه سانتیگراد تا +50 درجه سانتیگراد و پوسته آزمایش شده با اسپری نمک 96 ساعته. فیلترها را تمیز نگه دارید و خارج از کثیف باقی می ماند.

س: سایت به چه برق ورودی نیاز دارد؟

A: AC380V±15٪ سه فاز در 45-65 هرتز. قبل از نقل قول، برگه بار شما را بررسی می کنیم.

س: آیا با نرم افزار ناوگان صحبت می کند؟

A: OCPP 1.6 و 2.0 استاندارد هستند. صادرات داده های جلسه به پلت فرم مدیریت ناوگان شما.

س: زمان تحویل چقدر است؟

A: 15-20 روز کاری از PO تایید شده، و MOQ یک واحد است.

س: گارانتی چه چیزی را پوشش می دهد؟

A: دو سال در کابینه از جمله کنتاکتورها. مواد مصرفی مانند کابل ها و فیلترها مستثنی هستند اما به عنوان یدکی ذخیره می شوند.
