سیستم ذخیره انرژی باتری ماژولار 225 کیلووات ساعت / 241 کیلووات ساعت برای ریزشبکه های تجاری

سیستم ذخیره انرژی باتری ماژولار 225 کیلووات ساعت / 241 کیلووات ساعت برای ریزشبکه های تجاری - بدون PCS، برای یکپارچه سازها و EPCهایی که آن را با اینورتر و EMS خود جفت می کنند، ارائه می شود. رشته 1P224S یا 1P240S، جریان استاندارد 150 آمپر، تحویل CAN/Ethernet/RS485، IP54 در کابینت 2050 کیلوگرمی.

ارسال استعلام

توضیحات محصول

کلاستر باتری یک سیستم ذخیره سازی نیست

این سیستم ذخیره انرژی باتری ماژولار 225 کیلووات ساعت / 241 کیلووات ساعت برای ریزشبکه های تجاری بدون اینورتر در داخل ارسال می شود. بدون صفحه نمایش EMS، بدون پایانه های شبکه - این مجموعه باتری سمت DC است، و این نبود دقیقاً دلیل خرید آن توسط ادغام کنندگان است.

یکپارچه ساز سیستم یا EPC اغلب دارای یک نام تجاری PCS ترجیحی، یک EMS در سطح کارخانه، یا یک پروژه کانتینری است که در آن مرحله تبدیل توان قبلاً قرارداده شده است. خرید باتری با یک اینورتر داخلی به معنای خرید مبدل دومی است که نمی توانید از آن استفاده کنید و هزینه یکپارچه سازی را که کارخانه قبلا انجام داده است، بپردازید.

خوشه های 225 کیلووات ساعت و 241 کیلووات ساعت یک رابط DC تمیز را روی CAN، اترنت یا RS485 ارائه می دهند که به شما امکان می دهد دارایی ذخیره سازی را به پشته تبدیل توان و کنترل خود متصل کنید. شما معماری را حفظ می کنید. ما انرژی را تامین می کنیم

دو پیکربندی و آنچه مطابقت دارند

225 کیلووات ساعت در 1P224S با ولتاژ اسمی 716.8VDC و پنجره عملیاتی 604~806VDC. 241 کیلووات ساعت در 1P240S با 768VDC اسمی و 672~864VDC.

هر دو از سلول‌های LFP 3.2V/314Ah در بسته‌های 51.2V/314Ah استفاده می‌کنند - 14 بسته برای کلاستر 225 کیلووات ساعت، 15 بسته برای 241 کیلووات ساعت - و هر دو نرخ جریان استاندارد 150 آمپر در 0.5 CP را دارند.

پنجره 604~806VDC برای پلتفرم های PCS ساخته شده در اطراف یک گذرگاه DC 600-800V مناسب است. پنجره 672~864VDC برای کلاس 750-900V مناسب است - قبل از نقل قول پروژه مطابقت دارد.

حداکثر راندمان 88 درصد در دمای 0.5 درجه سانتیگراد با یک بار شارژ و یک بار تخلیه، شامل وسایل کمکی است، بنابراین مدل رفت و برگشت شما از یک شماره سیستم واقعی استفاده می کند.

عمر چرخه بیش از 8000 بار در دمای 0.5 درجه سانتیگراد و 25 درجه سانتیگراد با حداقل 80 درصد حفظ انرژی - تعداد مورد نیاز مدل بازپرداخت شما، همراه با شرایط آن، بیان شده است.

تهویه مطبوع هوشمند با هوا خنک، آئروسل به علاوه حفاظت در برابر آتش پرفلوروهگزانون، IP54 و وزن 2050 کیلوگرم در کابینت 1095*1210*2120 میلی متر در هر دو نوع.

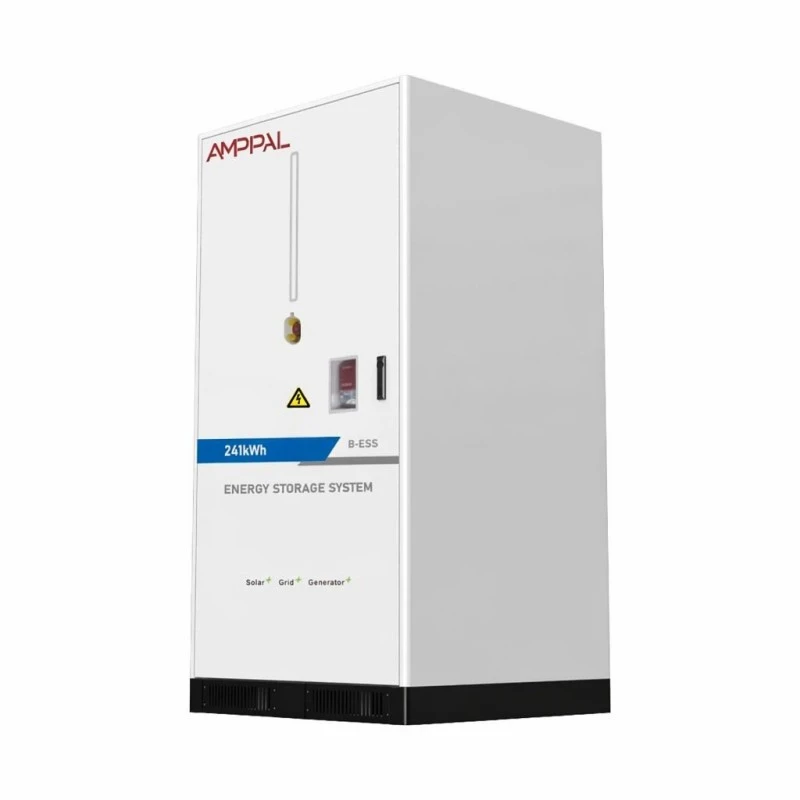

225kWh / 241kWh Modular Battery Energy Storage System for Commercial Microgrids

مشخصات فنی

دسته بندی	پارامتر	مدل 225 کیلووات ساعت	مدل 241 کیلووات ساعت
سمت دی سی	ظرفیت رتبه بندی شده	225 کیلووات ساعت	241 کیلووات ساعت
	نوع سلول	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	رشته سیستم باتری	1P224S	1P240S
	مشخصات PACK	51.2V314Ah	51.2V314Ah
	نه از بسته ها	14 عدد	15 عدد
	ولتاژ اسمی	716.8VDC	768VDC
	محدوده ولتاژ	604 ~ 806 VDC	672 ~ 864 VDC
	جریان شارژ/تخلیه استاندارد	150A	150A
پارامترهای سیستم	کارایی سیستم	حداکثر راندمان 88% @0.5C / 1 شارژ 1 تخلیه	حداکثر راندمان 88% @0.5C / 1 شارژ 1 تخلیه
	طول عمر سیستم	> 8000 بار (0.5 درجه سانتیگراد در 25 درجه سانتیگراد) نرخ حفظ انرژی ≥ 80٪	> 8000 بار (0.5 درجه سانتیگراد در 25 درجه سانتیگراد) نرخ حفظ انرژی ≥ 80٪
	روش سیم کشی	ورودی DC پایین	ورودی DC پایین
	نرخ شارژ و دشارژ	0.5 CP	0.5 CP
	روش مدیریت حرارتی	کولر گازی هوشمند	کولر گازی هوشمند
	پروتکل ارتباطی	CAN/Eth/RS485 (اختیاری 4G)	CAN/Eth/RS485 (اختیاری 4G)
	سیستم حفاظت در برابر آتش	آئروسل و پرفلوروهگزانون	آئروسل و پرفلوروهگزانون
	رتبه بندی IP	IP54	IP54
	اندازه محصول	109512102120mm	109512102120mm
	وزن محصول	2050 کیلوگرم	2050 کیلوگرم
الزامات زیست محیطی	محدوده دمای عملیاتی	0°C~+50°C	0°C~+50°C
	محدوده رطوبت عملیاتی	0~95% RH (بدون تراکم)	0~95% RH (بدون تراکم)
	ارتفاع عملیاتی	2000 متر (بیش از 2000 متر کاهش)	2000 متر (بیش از 2000 متر کاهش)
	گواهینامه	بسته: تجهیزات CE ROHS: UN38.3 MSDS	بسته: تجهیزات CE ROHS: UN38.3 MSDS
	گارانتی	5 سال	5 سال

چه کسی یک خوشه لخت می خرد

یکپارچه‌کننده‌ها با خط PCS موجود: خوشه فضای ذخیره‌سازی را بدون SKU اینورتر دوم برای ذخیره و پشتیبانی به کاتالوگ خود اضافه می‌کند.

EPC ها یک شریک باتری را در چندین سایت استاندارد می کنند - همان کابینت 2050 کیلوگرمی، رابط ارتباطی یکسان، لیست قطعات یدکی یکسان در همه جا.

پروژه‌های تبدیل نیروگاه‌های PV به ذخیره‌سازی جفت شده DC، جایی که خوشه روی گذرگاه DC اینورتر موجود می‌نشیند و اینورتر قدیمی نقش خود را حفظ می‌کند.

پروژه های کانتینری که در آن PCS به طور جداگانه توسط مشتری تهیه می شود و باتری باید به عنوان یک واحد آزمایش شده در کارخانه و به طور مستقل تأیید شود.

ساخت‌های پشتیبان برای سایت‌های معدنی و صنعتی که معماری کنترل اختصاصی است و فقط یک جزء DC در آن جای می‌گیرد.

تطبیق و انباشته شدن با رایانه شخصی شما

اولین بررسی ولتاژ است. پنجره عملیاتی خوشه - 604~806VDC یا 672~864VDC بسته به مدل- باید در محدوده ورودی PCS DC با حاشیه در دو انتها قرار گیرد، زیرا باتری تمام پنجره را بین شارژ خالی و کامل می‌چرخاند.

چک دوم، دست دادن است. این خوشه به طور استاندارد به CAN، Ethernet و RS485 با 4G اختیاری برای سرویس از راه دور صحبت می کند. EMS شما یا یکی از آن ها را صحبت می کند یا یک دروازه پروتکل به دست می آورد. ما نقشه ثبت را با بسته مستندات منتشر می کنیم تا مهندس کنترل شما بتواند بدون تماس کارخانه، SOC، محدودیت های فعلی و هشدارهای حفاظتی را ترسیم کند.

ظرفیت با افزودن خوشه‌ها افزایش می‌یابد، نه با افزایش مجدد. دومین خوشه 241 کیلووات ساعتی از همان مدل به همان گذرگاه DC به صورت موازی متصل می شود - ولتاژ اسمی همسان شرط است - و EMS سایت آنها را به عنوان دو منبع DC جمع می کند. قدرت توسط PCS محدود می شود. مقیاس انرژی در مراحل 225 یا 241 کیلووات ساعت.

فایل ایمنی و گواهینامه

حفاظت در برابر آتش دو مرحله‌ای است: آئروسل در سطح بسته، پرفلوروهگزانون برای حجم کابینت - اکنون بیمه‌گران پیکربندی باتری‌های تجاری را انتظار دارند.

بسته ها دارای CE و RoHS هستند. تجهیزات با UN38.3 و MSDS ارسال می شود، که اسنادی است که گمرکات و بیمه گران سایت درخواست می کنند تا ببینند.

محفظه IP54 با ورودی DC پایین، ناحیه غده الکتریکی را از محفظه بسته داخل کابینت جدا می کند.

تهویه مطبوع هوشمند با هوا خنک، بسته های 14-15 را در یک باند دمایی محکم نگه می دارد. کنترلر فن ها را در برابر دمای سلول تعدیل می کند.

پاکت عملیاتی 0 درجه سانتیگراد تا 50+ درجه سانتیگراد، 0-95٪ RH بدون تراکم، ارتفاع 2000 متری با کاهش در بالا است - قبل از امضا، تأیید کنید که سایت شما داخل آن است.

هر خوشه یک تست کامل دوچرخه‌سواری کارخانه 0.5CP را با ثبت گزارش در سطح بسته کامل می‌کند و گزارش پذیرش برای واحد ارسال می‌شود.

چگونه خوشه در Yueqing مونتاژ می شود

1. ورودی سلول - سلول های LFP 314Ah برای ظرفیت و مقاومت داخلی قبل از شروع ساخت نمونه برداری می شوند.

2. مونتاژ بسته - بسته های 51.2V/314Ah جوش داده می شوند، سیم کشی می شوند و با بسته BMS نصب می شوند، سپس عایق آزمایش می شوند.

3. ساخت کابینت - ورق فولادی برش CNC، خم شده، جوش داده شده و با پوشش پودری با محافظت در برابر خوردگی است.

4. قفسه بندی - بسته ها در رشته 1P224S یا 1P240S با گذرگاه DC گشتاور و بررسی شده نصب می شوند.

5. اتصالات حرارتی و آتش - تهویه مطبوع، کانال، ژنراتورهای آئروسل و سیستم پرفلوروهگزانون نصب و آزمایش شده است.

6. سیم کشی کنترل - کنترل کننده کلاستر، دروازه های ارتباطی و غده ورودی پایین DC خاتمه یافته و تأیید می شوند.

7. تست پذیرش - شارژ و دشارژ 0.5 CP با ولتاژ و درجه حرارت در سطح بسته در برابر شماره سریال ثبت شده است.

8. بسته بندی - کابینت 2050 کیلوگرمی روی یک پالت تقویت شده، نشانگرهای ضربه نصب شده و برای حمل و نقل بسته شده است.

کدام خوشه، و چند

ابتدا مدل را با پنجره ولتاژ PCS خود و در مرحله بعد با هدف انرژی خود انتخاب کنید. یک گذرگاه DC 750-900 ولت به خوشه 241 کیلووات ساعت (672 ~ 864 VDC) اشاره می کند. یک باس 600-800 ولت به واحد 225 کیلووات ساعت (604 ~ 806 VDC) اشاره می کند. تحمیل عدم تطابق ولتاژ به معنای کاهش باتری یا اینورتر است و هر دو به بازپرداخت آسیب می رسانند.

سپس خوشه ها را در پنجره اعزام بشمارید: هر خوشه 225 کیلووات ساعت استاندارد 150 آمپر را به اتوبوس تحویل می دهد، بنابراین انرژی مفید در یک پنجره دو ساعته همان چیزی است که PCS تبدیل می کند، نه پلاک نام.

در مورد شکل تدارکات صادق باشید. اگر پروژه شما هنوز PCS و EMS ندارد، یک خوشه خالی نقطه شروع اشتباه است - یک کابینت یا ظرف یکپارچه از همان محدوده کارخانه سریعتر راه اندازی می شود. این خوشه برای خریدارانی است که از قبل مالک بقیه پشته هستند.

سوالاتی برای قرار دادن در یک نقل قول خوشه

پنجره ولتاژ را بخواهید، نه فقط اسمی. اگر PCS شما در ولتاژ 850 ولت و شارژ بسته تا 864 ولت شارژ شود، خوشه ای که به عنوان "768 ولت" ذکر شده است، همچنان می تواند بی فایده باشد.

بپرسید که آیا نقشه ثبت comms با واحد ارسال می شود یا فقط پس از بررسی NDA - نقشه ما در بسته مستندات موجود است.

بپرسید حفاظت در برابر آتش چگونه مرحله‌بندی می‌شود: آئروسل و پرفلوروهگزانون هر دو در اینجا حضور دارند. یک پیشنهاد تک نماینده پرونده بیمه شما را تغییر می دهد.

بپرسید که آیا ادعای چرخه نرخ، دما و احتباس را بیان می کند - "8000 چرخه" بدون شرایط یک مشخصات نیست.

شرایط تجاری: 25-35 روز کاری برای خوشه های استاندارد، ضمانت پنج ساله، MOQ یک واحد برای کار یکپارچه سازی نمونه اولیه.

ارسال یک خوشه 2050 کیلوگرمی

ابعاد کابینت 1095*1210*2120 میلی‌متر و وزن آن 2050 کیلوگرم در هر دو نوع است، بنابراین روی یک پالت تقویت‌شده با جیب‌های لیفتراک و نقاط بالابر برای جرثقیل در جایی که سایت به آن نیاز دارد حرکت می‌کند.

با نصب باتری، محموله کالاهای خطرناک UN3480 است: ما گزارش UN38.3 و MSDS را آماده می کنیم، و شما باید تقریباً یک هفته زمان رزرو DG را در مبدا اضافه کنید.

شرایط FOB Ningbo یا شانگهای با CIF در صورت درخواست است. یک خوشه در هر محفظه کامیون بار عملی برای حمل و نقل جاده ای است. اگر مسیر اجازه می دهد، دو ظرف 20 فوتی با مهاربندی مناسب هستند.

تعهد خدمات و ظرفیت

گارانتی پنج ساله برای بسته ها، تهویه مطبوع، سیستم آتش نشانی و کنترل کننده خوشه به عنوان یک واحد تحویل داده شده.

حفظ ظرفیت تا 80% تحت سیکل 0.5 درجه سانتیگراد اعلام شده تضمین شده است، که در مقایسه با گزارش پذیرش کارخانه محک زده شده است.

بسته‌ها در میدان قابل تعویض هستند: یک بسته ضعیف در عرض چند ساعت با بقیه رشته دست نخورده جایگزین می‌شود و BMS با راه‌اندازی مجدد مجدداً متعادل می‌شود.

عیب‌یابی از راه دور بر روی CAN/Eth/RS485 (اختیاری 4G) به مهندسان ما امکان می‌دهد داده‌های سطح بسته را بخوانند و پرچم را قبل از اینکه در گزارش‌های انرژی سایت نشان داده شود، تغییر دهند.

خدمات سالانه تمیز کردن فیلتر، بررسی فشار آتش، تأیید گشتاور و اجرای ظرفیت را پوشش می دهد. بسته های یدکی ظرف 5-7 روز کاری ارسال می شود.

اشتباهات ادغام که تکرار می شوند

اشتباه: سیم کشی خوشه به PCS که پنجره DC آن به سختی با محدوده باتری همپوشانی دارد. راست: بررسی کنید که 604~806VDC یا 672~864VDC داخل پنجره PCS با حاشیه در دو انتها قرار دارد.

اشتباه: مخلوط کردن خوشه های 225 کیلووات ساعت و 241 کیلووات ساعت در یک اتوبوس. راست: واحدهای موازی باید همان مدل باشند تا ولتاژهای اسمی منطبق باشند.

اشتباه: در دسترس قرار دادن غده ورودی DC پایین برای خروج آب. سمت راست: غده را در هنگام نصب ببندید و ناحیه پایه را تمیز نگه دارید.

اشتباه: فرض IP54 به معنای قرار گرفتن در معرض در فضای باز در هر مکانی است. درست: گرد و غبار و پاشیدن را تحمل می کند، نه آب راکد - خوشه را از زمین مستعد سیل دور نگه دارید.

اشتباه: رد شدن از آزمایش نقشه comms قبل از انرژی. راست: قبل از اینکه خوشه به اتوبوس متصل شود، یک دست دادن در سطح نیمکت CAN/RS485 با EMS خود اجرا کنید.

آنچه که یکپارچه سازان گزارش می دهند

یکپارچه ساز سیستم در دبی در اوایل سال 2025، خوشه 241 کیلووات ساعتی را با یک PCS 500 کیلووات برای یک پروژه هتلی جفت کرد. مهندس ارشد آنها گفت نقشه ثبت CAN به آنها اجازه می دهد نقشه برداری EMS را در یک بعدازظهر به پایان برسانند، و گزارش آزمایش کارخانه باعث شد بررسی اسناد مقامات محلی ساده باشد - اگرچه دم کابل DC یک عمل استاندارد کوتاهتر بود.

یک EPC در کیپ تاون استاندارد شده در خوشه 225 کیلووات ساعت در سه سایت خرده فروشی. رهبر تدارکات آنها به کابینت 2050 کیلوگرمی یکسان و فهرست قطعات یدکی مشترک، تدارکات سایت را ساده کرده است، در حالی که خدمه راه اندازی آنها شکایت داشتند که پانل دسترسی سرویس تهویه مطبوع در طرح مورد نظر آنها در سمتی قرار دارد که رو به دیوار است.

یک پیمانکار معدن در مدلین، کلمبیا، دو خوشه 241 کیلووات ساعتی را در یک اتوبوس DC پشت یک سیستم هیبریدی دیزلی اجرا می کند. مهندس کنترل آن‌ها تأیید کرد که پیکربندی موازی مطابق با SOC همانطور که تبلیغ شده بود، و درخواست یک گزینه آنتن WiFi طولانی‌تر کرد تا تشخیص خوشه بدون کابل به اتاق کنترل برسد.

پاسخ هایی که ادغام کنندگان قبل از امضا می پرسند

س: آیا PCS گنجانده شده است؟

پاسخ: نه - این مجموعه باتری سمت DC است. از طریق CAN، اترنت یا RS485 (اختیاری 4G) به PCS/EMS شما می‌رسد.

س: با کدام ولتاژ PCS مطابقت دارد؟

پاسخ: خوشه 225 کیلووات ساعتی 604 ~ 806 ولت دی سی می باشد. 241 کیلووات ساعت 672 ~ 864 ولت دی سی می باشد. پنجره PCS DC خود را در برابر محدوده بررسی کنید.
