سیستم ذخیره سازی انرژی باتری خانگی 10 کیلووات ساعت برای پشتیبان گیری و خورشیدی

مردم اغلب سیستم ذخیره انرژی باتری خانگی 10 کیلووات ساعتی را برای پشتیبان گیری و خورشیدی با کیلووات ساعت مقایسه می کنند، اما این تنها نیمی از تصمیم خرید است. نیم دیگر این است که آیا باتری می تواند با اینورتر نصب شده قبلی ارتباط برقرار کند یا خیر. اگر نتواند، باتری ممکن است آنطور که در نظر گرفته شده است کار نکند.

سیستم ذخیره انرژی باتری خانگی 10 کیلووات ساعت برای پشتیبان گیری و محدوده خورشیدی هر دو طرف را پوشش می دهد. شش ظرفیت از 2.56 کیلووات ساعت تا 10.24 کیلووات ساعت به جای یک رقم اسمی، امکان اندازه گیری اندازه مصرف خانگی را فراهم می کند. سه پلتفرم ولتاژ - 25.6 ولت، 48 ولت و 51.2 ولت - با محدوده های ورودی اینورتر هیبریدی رایج مطابقت دارند.

ارتباطات RS485، RS232 و CAN به صورت استاندارد در هر مدلی است، و WiFi، 4G و بلوتوث به عنوان گزینه در دسترس هستند. سلول ها LFP در محفظه های آلومینیومی هستند که بیش از 6000 چرخه در دمای 0.5 درجه سانتیگراد و 25 درجه سانتیگراد با حداقل 80٪ ظرفیت حفظ شده است.

جایی که شش نوع متفاوت است

برای سیستم ذخیره انرژی باتری خانگی 10 کیلووات ساعتی برای پشتیبان گیری و خورشیدی، 2.56 کیلووات ساعت به دو صورت می آید: 25.6V100Ah (8S1P) یا 51.2V50Ah (16S1P). انرژی یکسان، ولتاژ متفاوت؛ انتخاب باید بر اساس پنجره ورودی DC اینورتر باشد تا قیمت.

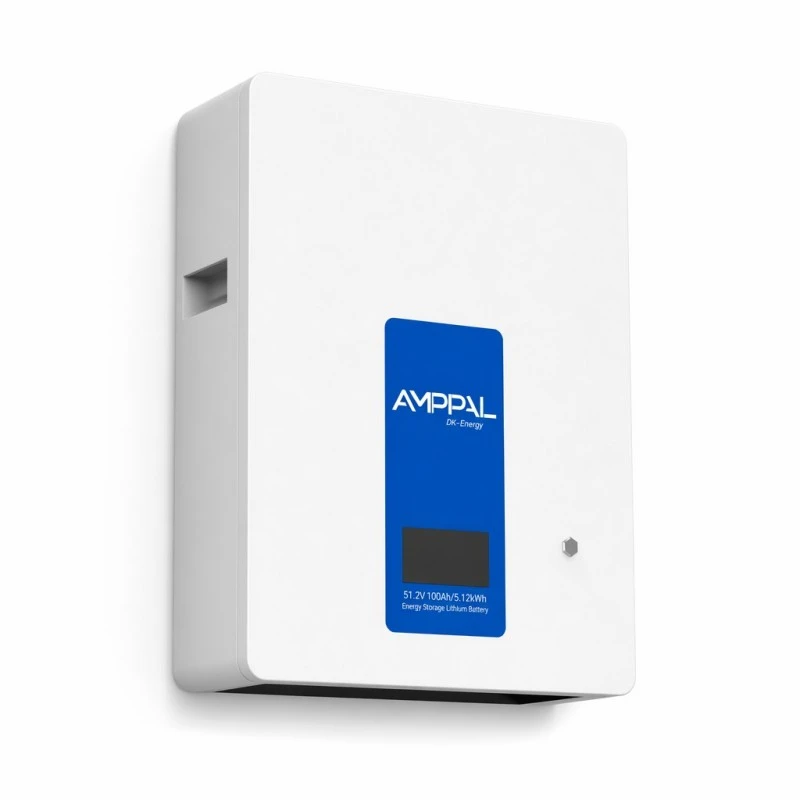

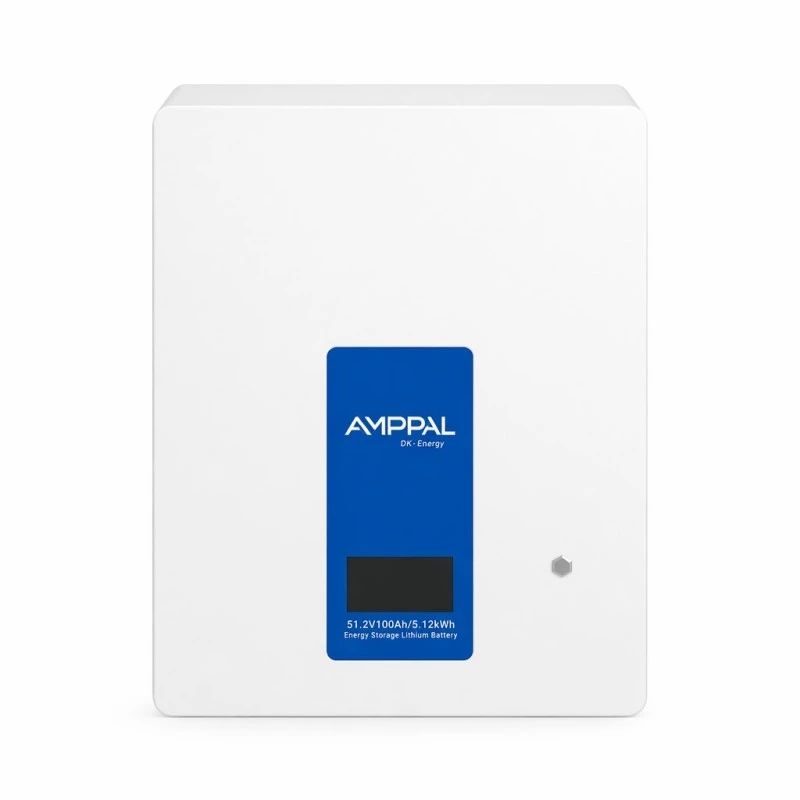

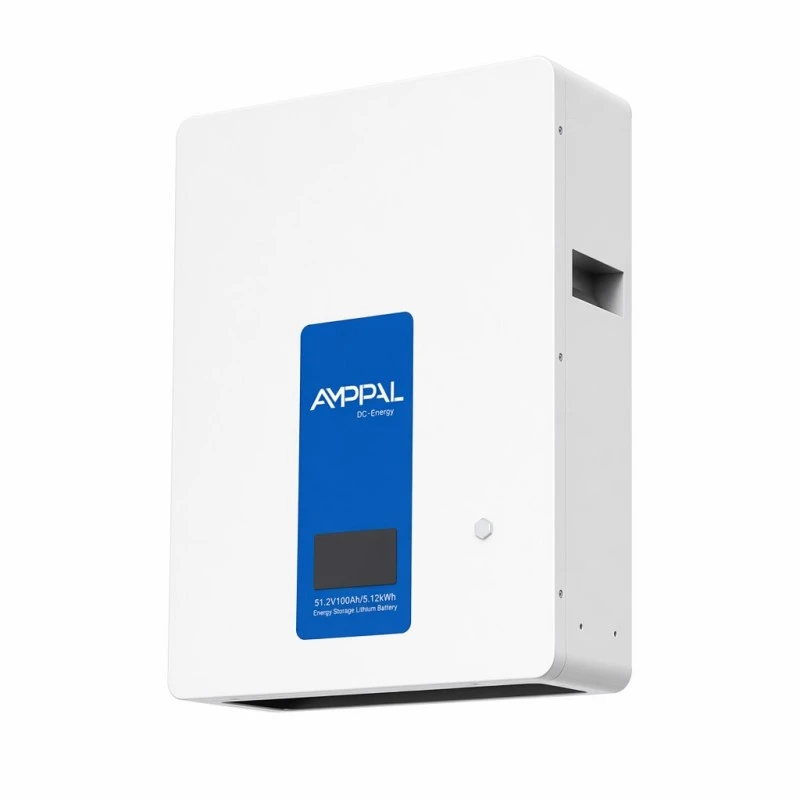

4.8 کیلووات ساعت (48V100Ah، 15S1P) و 5.12 کیلووات ساعت (51.2V100Ah، 16S1P) بدنه 440*585*170 میلی‌متری را به ترتیب با وزن 42 و 46 کیلوگرم به اشتراک می‌گذارند. واحد 48 ولت مناسب اینورترهای قدیمی است که در اطراف پنجره 40.5-54VDC مشخص شده اند.

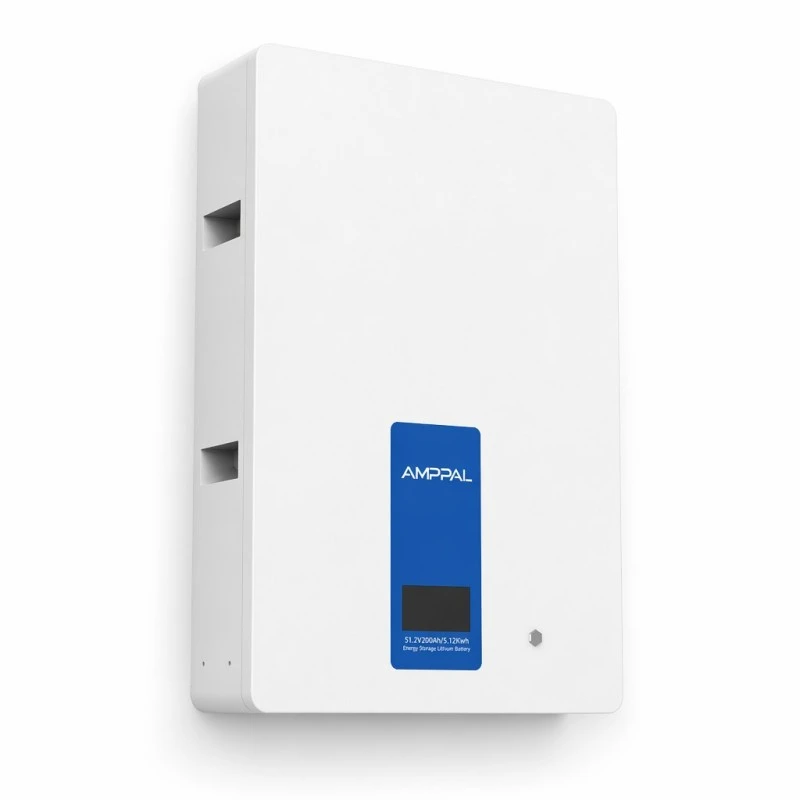

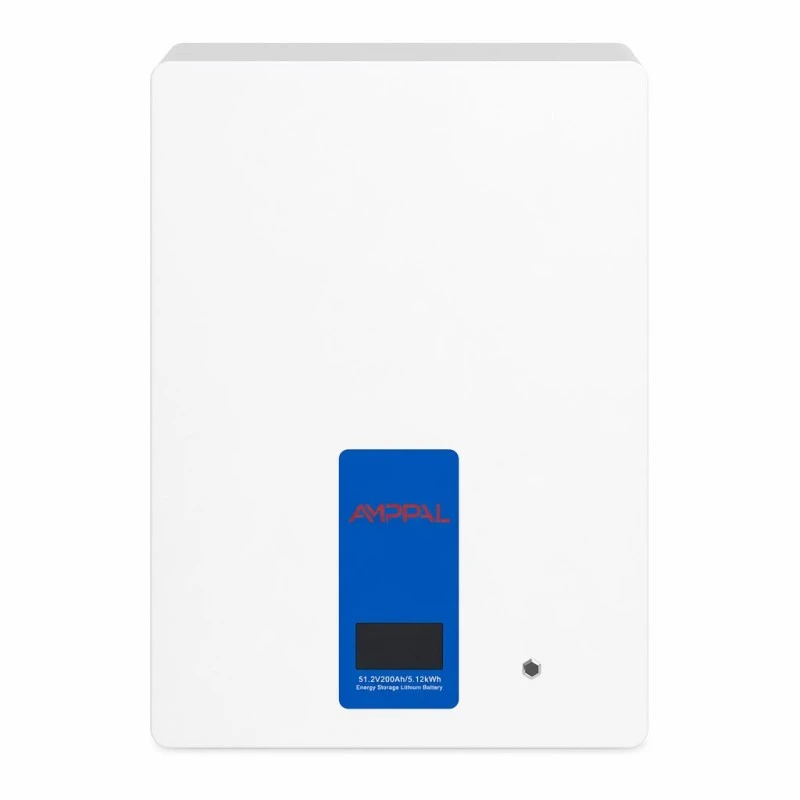

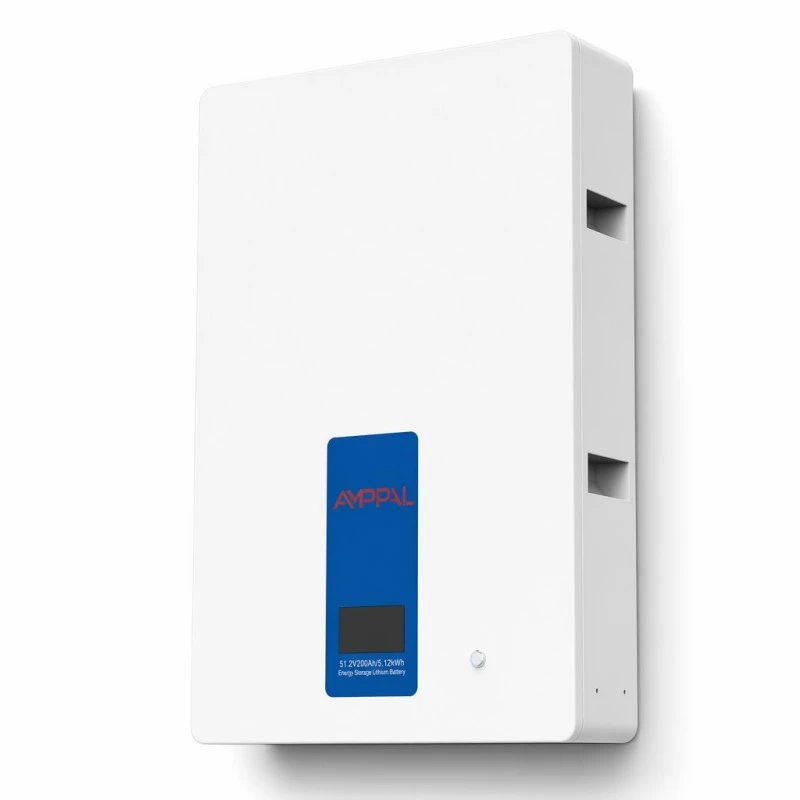

9.6kWh (48V200Ah) و 10.24kWh (51.2V200Ah) در 80kg و 85kg به 540*800*170mm می رسد و جریان تخلیه استاندارد را از 50A به 100A افزایش می دهد.

حداکثر دبی دبی 100 آمپر در چهار واحد کوچکتر و 105 آمپر در جفت 200 آمپر است. این تعیین می کند که آیا باتری می تواند بار سنگینی را به طور همزمان حمل کند یا خیر.

یک استثنا: نوع 51.2V50Ah حداکثر 50 آمپر شارژ می شود، یعنی نیمی از 100 آمپر واحدهای کوچک دیگر. این موضوع با یک آرایه بزرگ که به سرعت مازاد تولید می کند اهمیت دارد.

هر نوع دارای یک دستگاه مهار کننده آئروسل 12 گرمی در داخل بسته، خنک کننده طبیعی بدون فن و 5 تا 10 سال گارانتی است.

مشخصات فنی

اندازه: تعیین ظرفیت مورد نیاز

با مصرف عصرانه و شبانه شروع کنید، نه با مصرف روزانه. بار روز توسط آرایه ارائه می شود. باتری ساعاتی را پوشش می دهد که پانل ها چیزی تولید نمی کنند. این رقم را در طول یک هفته کامل از متر خود بردارید.

خانواری که از 4 تا 6 کیلووات ساعت بین غروب و طلوع خورشید استفاده می کند، واحد 5.12 کیلووات ساعتی به خوبی خدمات رسانی می کند. مصرف در محدوده 8-10 کیلووات ساعت به مدل 10.24 کیلووات ساعت اشاره دارد.

سپس آرایه را بررسی کنید. باتری بزرگتر از تولید مازاد روزانه شما در بیشتر سال به صورت نیمه شارژ می ماند که می تواند منجر به هزینه غیر ضروری و کاهش استفاده از چرخه شود. یک آرایه 3 کیلووات در آب و هوای معتدل به ندرت 10.24 کیلووات ساعت ذخیره سازی را توجیه می کند.

جفت شدن با اینورتر هیبریدی شما

برای سیستم ذخیره انرژی باتری خانگی 10 کیلووات ساعتی برای پشتیبان گیری و خورشیدی، سازگاری به دو بررسی کاهش می یابد. اول، ولتاژ: محدوده ورودی باتری اینورتر شما باید دارای پنجره کار بسته باشد - 20~29.2VDC برای واحد 25.6V، 40.5~54VDC برای واحدهای 48V و 43.2~57.6VDC برای واحدهای 51.2V.

دوم، پروتکل. BMS از RS485، RS232 و CAN پشتیبانی می کند. CAN معمولاً توسط اینورترهای هیبریدی استفاده می شود. قبل از سفارش ساخت و مدل اینورتر را ارائه دهید تا نقشه پروتکل تایید شود یا یک فایل پیکربندی ارائه شود.

بدون ارتباط، باتری ممکن است همچنان شارژ و دشارژ شود، اما اینورتر نمی تواند وضعیت شارژ را بخواند یا محدودیت های جریان BMS را اعمال کند. مدیریت مبتنی بر ولتاژ می تواند پیری را تسریع کند و خواندن SOC قابل استفاده در برنامه ارائه نمی دهد.

طراحی و صدور گواهینامه ایمنی

شیمی LFP در سلول‌های منشوری با محفظه آلومینیومی - کیس حاوی تورم سلولی است که کیسه‌ای را فرمت می‌کند. این مربوط به باتری نصب شده در داخل خانه است.

هر بسته حاوی یک واحد سرکوب کننده آئروسل 12 گرمی است که در اولین مرحله یک رویداد حرارتی، قبل از انتشار بین سلول ها، در داخل محفظه تخلیه می شود.

نوع 25.6V100Ah دارای گواهینامه CE، ROHS، FCC، UN38.3، MSDS و ISO9001 است. انواع باقی مانده دارای CE، ROHS و FCC هستند.

آزمایش UN38.3 و MSDS توسط حمل و نقل و گمرک برای محموله های لیتیوم مورد نیاز است. هر دو با هر سفارش صادر می شوند.

هر بسته دارای درجه بندی ظرفیت و مقاومت داخلی قبل از مونتاژ سری است. در یک رشته 16S یک سلول ضعیف ظرفیت قابل استفاده هر شانزده را پوشش می دهد.

هر واحد یک چرخه شارژ و دشارژ کامل را در آزمایش قبل از بسته‌بندی کامل می‌کند، با ثبت BMS در برابر شماره سریال.

نحوه تولید این بسته ها

1. ورودی سلول - از هر دسته برای ظرفیت، مقاومت داخلی و ولتاژ مدار باز در برابر ارقام اعلام شده تامین کننده نمونه برداری می شود.

2. درجه‌بندی و تطبیق - سلول‌ها به هم متصل می‌شوند، بنابراین هر بسته از یک باند عملکردی باریک به جای سهام مخلوط ساخته می‌شود.

3. جوش شینه - اتصالات سری با لیزر جوش داده شده و تست کشش. یک جوش ضعیف سالها بعد به عنوان یک اتصال داغ ظاهر می شود.

4. یکپارچه سازی BMS - نصب برد، سرنخ های متعادل کننده هدایت شده و سلول به سلول قبل از بسته شدن محفظه تأیید شده است.

5. مونتاژ محفظه - ورق فلزی تشکیل شده و با پوشش پودری در داخل خانه، ال سی دی و دستگاه سرکوب آئروسل نصب شده است.

6. بارگذاری سیستم عامل و پروتکل - RS485، RS232 و CAN در برابر سخت افزار اینورتر مرجع آزمایش شده است.

7. تست سیکل کامل - یک بار شارژ و دشارژ کامل در جریان نامی با ولتاژ و دمای سطح سلول ثبت شده است.

8. بسته بندی - کارتن فوم دار، برچسب کالاهای خطرناک UN3480 اعمال شده، سپس برای صادرات پالت بندی می شود.

این باتری به کجا تعلق دارد - و کجا نیست

برای نصب در داخل ساختمان در نظر گرفته شده است. IP20 در برابر انگشتان و اجسام جامد بالای 12 میلی متر محافظت می کند و در برابر آب محافظت نمی کند. مکان های مناسب شامل گاراژ، اتاق ابزار، زیرزمین یا اتاق کارخانه است.

پنجره عملیاتی 0 ~ 40 درجه سانتیگراد با رطوبت 65±20٪ RH و ارتفاع تا 2500 متر است. یک گاراژ گرم نشده در آب و هوای زیر صفر، باتری را تا زمستان خارج از محدوده شارژ نگه می دارد. BMS از شارژ کردن در دمای زیر 0 درجه سانتیگراد امتناع می کند، که به جای یک خطا، یک رفتار حفاظتی طبیعی است.

اگر تنها مکان مناسب در خارج از منزل است، یک کابینت فضای باز با رتبه IP مورد نیاز است. این محصول برای نصب در فضای باز در نظر گرفته نشده است.

سوالاتی که باید از تامین کننده باتری خانه بپرسید

عمر چرخه باید با نرخ، دما و ماندگاری با هم بیان شود. برای این محدوده، بیش از 6000 چرخه در دمای 0.5 درجه سانتیگراد و 25 درجه سانتیگراد تا 80 درصد حفظ است. یک شماره چرخه بدون آن واجد شرایط ناقص است.

رتبه IP و محل نصب مجاز را تأیید کنید. بسته های IP20 فقط برای داخل ساختمان هستند.

تأیید کنید که آیا پروتکل BMS برای اینورتر خاص تأیید شده است یا فقط با اکثر مارک ها سازگار است. ما مدل را تأیید می کنیم یا اظهار می کنیم که آزمایش نشده است.

پوشش گارانتی باید بیان شود: سال های تقویم، چرخه ها، یا ظرفیت حفظ شده. این محدوده بسته به پیکربندی و بازار 5-10 سال طول می کشد.

شرایط تجاری: MOQ 1 واحد برای انواع استاندارد است. OEM و ODM برای برند سلول، ولتاژ، ابعاد و رنگ محفظه موجود هستند. زمان سرب برای ساخت های سفارشی افزایش می یابد.

بسته بندی، وزن و حمل و نقل لیتیوم

ابعاد بسته‌بندی شده 500*520*230 میلی‌متر برای واحدهای 2.56 کیلووات ساعتی در 32 کیلوگرم و 36 کیلوگرم ناخالص، 500*630*240 میلی‌متر برای واحدهای 4.8 کیلووات ساعت و 5.12 کیلووات ساعت در 50 کیلوگرم و 562*30 میلی‌متر در 50 کیلوگرم و 562*30 میلی‌متر برای 6 کیلوگرم وزن ناخالص 32 کیلوگرم و 36 کیلوگرم است. واحدهای 9.6 کیلووات ساعت و 10.24 کیلووات ساعت در 86 کیلوگرم و 92 کیلوگرم ناخالص. بزرگترین انواع به بالابر دو نفره روی یک براکت دیواری نیاز دارند.

کارتن ها با بالشتک فوم و بسته ثابت شده اند و هر کارتن دارای برچسب UN3480 کلاس 9 است. حمل و نقل دریایی نیاز به رزرو کالاهای خطرناک دارد. بیانیه تهیه شده است و گزارش UN38.3 و MSDS همراه با اسناد همراه است.

شرایط عبارتند از EXW، FOB Ningbo یا Shanghai، و CIF. حمل‌ونقل هوایی برای نمونه‌ها تحت قوانین لیتیومی کار می‌کند، اگرچه اکثر توزیع‌کنندگان از طریق دریا ادغام می‌شوند. برای برنامه ریزی کالاهای خطرناک زمان بیشتری در نظر بگیرید.

شرایط گارانتی و تخریب به نظر می رسد

گارانتی 5-10 سال بر اساس نوع و بازار اجرا می شود و سلول ها، BMS، LCD و محفظه را به عنوان یک واحد پوشش می دهد.

کاهش ظرفیت تدریجی است. بیش از 6000 چرخه در دمای 0.5 درجه سانتیگراد، بسته حداقل 80٪ را حفظ می کند. خواندن کمی زیر پلاک نام پس از سه سال طبیعی است.

عیب‌ها را می‌توان از روی گزارش BMS خوانده شده از طریق RS485 یا CAN تشخیص داد. فایل صادراتی اجازه می دهد تا گروه سلولی آسیب دیده بدون بازدید از سایت شناسایی شود.

بسته های جایگزین از انبار ارسال می شوند. در تاسیسات چند پک، یک واحد واحد را می توان در حالی که بقیه بانک به کار خود ادامه می دهد، تعویض کرد.

هیچ تعمیر و نگهداری معمولی مورد نیاز نیست. بررسی بصری سالانه پایانه ها، پیچ های نصب و فاصله تهویه توصیه می شود.

خطاهای نصب که باعث تماس های پشتیبانی می شود

نادرست: یک بسته 85 کیلوگرمی را روی گچ تخته ثابت کنید. درست است: بر روی سنگ تراشی یا یک قاب فولادی درجه بندی شده نصب کنید، با اتصالات در برابر وزن ناخالص نوع بررسی شده است.

نادرست: نصب در گاراژ گرم نشده در آب و هوای سرد. درست است: پنجره شارژ از 0 درجه سانتیگراد شروع می شود. زیر آن BMS شارژ را با طراحی مسدود می کند.

نادرست: قبل از تأیید پنجره DC اینورتر متصل می شود. درست است: ابتدا 20~29.2V، 40.5~54V یا 43.2~57.6V را با برگه اطلاعات اینورتر بررسی کنید.

نادرست: کابل ارتباطی را رد می کنید زیرا بدون کابل شارژ می شود. درست است: بدون CAN یا RS485 اینورتر نمی تواند SOC را بخواند یا محدودیت های BMS را رعایت کند.

نادرست: جعبه کردن دستگاه در یک کمد در بسته. صحیح: متکی به همرفت طبیعی بدون فن است. فاصله مشخص شده در دفترچه راهنما را رها کنید یا سلول ها گرم شده و عمر خود را از دست می دهند.

نکات نصب از استفاده میدانی

یک نصاب در اندلس از سال 2025 حدود 30 واحد 10.24 کیلووات ساعتی را در کنار اینورترهای هیبریدی نصب کرده است. مزیت اصلی گزارش شده تأیید پروتکل CAN در برابر هر مدل اینورتر قبل از سفارش بود که مشکلات راه اندازی را کاهش داد.

یک صاحب خانه در لیماسول که دو واحد 5.12 کیلووات ساعتی را اداره می کند، گزارش داد که جفت شدن در اولین تلاش موثر بوده است. LCD به گونه‌ای زاویه‌دار است که وقتی بسته بالاتر از ارتفاع شانه است خواندن آن دشوار است. هنگام انتخاب موقعیت نصب، ارزش آن را دارد.

یک توزیع کننده در آلماتی گزارش داد که مشتریانی که در گاراژهای بدون گرمایش نصب می کردند با قطع شارژ 0 درجه سانتی گراد مواجه شدند و نقص را فرض کردند. گنجاندن نیاز به فضای گرم در اسناد نقل قول، شکایات را حل کرد.

سوالات متداول

س: کدام ظرفیت را انتخاب کنم؟

A: برای سیستم ذخیره انرژی باتری خانگی 10 کیلووات ساعتی برای پشتیبان گیری و خورشیدی، اندازه تا مصرف یک شبه، نه کل روزانه. 4-6 کیلووات ساعت یک شبه برای واحد 5.12 کیلووات ساعت مناسب است. 8-10 کیلووات ساعت به مدل 10.24 کیلووات ساعت اشاره می کند.

س: آیا با اینورتر من کار می کند؟

A: مدل و مدل را ارائه دهید. BMS از RS485، RS232 و CAN پشتیبانی می کند. نقشه برداری پروتکل قبل از سفارش تایید می شود.

س: آیا می توانم آن را در خارج نصب کنم؟

پاسخ: شماره IP20 هیچ حفاظتی در برابر آب ارائه نمی دهد. فقط نصب در فضای داخلی - گاراژ، اتاق ابزار، زیرزمین یا اتاق کارخانه.

س: تفاوت بین نسخه های 48 ولت و 51.2 ولت چیست؟

A: پنجره DC. واحدهای 48 ولت 40.5 ~ 54 ولت دی سی، واحدهای 51.2 ولت 43.2 تا 57.6 ولت دی سی کار می کنند. با محدوده ورودی اینورتر خود مطابقت دهید.

س: چقدر طول خواهد کشید؟

A: بیش از 6000 چرخه در 0.5 درجه سانتیگراد و 25 درجه سانتیگراد با حداقل 80٪ ظرفیت حفظ شده است. در دوچرخه سواری روزانه این بیش از پانزده سال است.

س: آیا می توانم چندین بسته را به هم متصل کنم؟

پاسخ: بله، بسته های ولتاژ و ظرفیت مطابقت را می توان موازی کرد. اندازه بانک مورد نظر را برای تأیید پیکربندی ارائه دهید.

س: آیا به خنک کننده یا سرویس نیاز دارد؟

A: خنک کننده طبیعی، بدون فن، بدون سرویس معمولی. فاصله تهویه را تمیز نگه دارید و سالانه نصب را بررسی کنید.

س: چه گواهینامه هایی دارد؟

A: CE، ROHS و FCC در سراسر محدوده، به علاوه UN38.3، MSDS و ISO9001 در نوع 25.6V100Ah. UN38.3 و MSDS با هر سفارش ارسال می شود.
